第二章-光源色度学

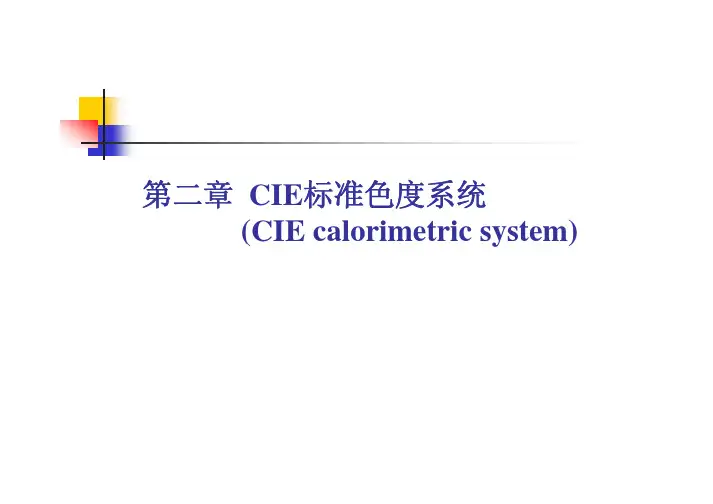

第二章CIE标准色度系统(CIE calorimetric system)Three Parties in Colorimetry物体（Objects ）–观察模式（Viewing geometries ） 观察者（Observers ）–标准观察者（Standard observers ） 照明（Illuminants ）–光源（Light sources ）黑体辐射（Black-body radiators ）CIE 照明（CIE illuminants）图1-9. 人眼知觉颜色三要素：光源、物体、人眼(及大脑)图1-10. 视觉知觉颜色过程∫=λλλd E L L )()(∫=λλλd E M M )()(∫=λλλd E S S )()(（1-1）人眼三种类型的锥细胞，每一种锥细胞吸收光后，将入射到它上面的所有波长的光谱融合编码成三种信号L 、M 、S ，分别对应每个锥细胞吸收光的数量。

这一过程也成为所有颜色测量及辐射探测器的设计原理。

其中E (λ)是入射光谱，L (λ)、M (λ)、S(λ)分别是L 、M 、S 锥细胞光谱响应。

Color当我们使用颜色时，需要一个标准目录（6课时）2.1 前言2.2 颜色匹配实验（CIE Color Matching Experiment）2.3 CIE 1931-RGB2.4 CIE 1931-XYZ （2°视场XYZ）2.5 CIE 1964 补充标准色度系统（10°视场X10Y10Z10）2.6 CIE 标准照明体和标准光源2.7 均匀色空间(uniform color space)2.7.1 亮度与明度2.7.2 颜色分辨力2.7.3 CIE 1960 UCS均匀色空间2.7.4 CIE 1964W*U*V*均匀色空间及色差公式2.7.5 CIE 1976L*u*v*均匀色空间及色差公式2.7.6 CIE 1976L*a*b*均匀色空间及色差公式2.7.7 其它色差公式(Colour difference formula) 研究题目λ物体的颜色。

第二部分CIE标准色度系统(CIE calorimetric system)2.6 CIE我们知道，照明光源对物体的颜色影响很大。

不同的光源，•标准光源标准照明体A：代表完全辐射体在2856K发出的光（X0=109.87，Y0=100.00，Z0=35.59）；标准照明体B：代表相关色温约为4874K的直射阳光（X0=99.09，Y0=100.00，Z0=85.32）；标准照明体C：代表相关色温大约为6774K的平均日光，光色近似阴天天空的日光（X0=98.07，Y0=100.00，Z0=118.18）；标准照明体D65：代表相关色温大约为6504K的日光（X0=95.05，Y0=100.00，Z0=108.91）；标准照明体D：代表标准照明体D65以外的其它日光。

•CIE标准照明体A、C、D的相对光谱能量分布•CIE标准照明体A、B、C的相对光谱能量分布•CIE标准照明体D55、D65、D75的相对光谱能量分布CIE standard illuminant(1)连续光谱(2)线状光谱(3)组合光谱•Fluorescent lamps•人造光源来实现标准照明体的规定CIE规定的标准照明体是指特定的光谱能量分布（《色度学》p229-），是规定的光源颜色标准。

它并不是必须由一个光源直接提供，也并不一定用某一光源来实现。

为了实现CIE规定的标准照明体的要求，还必须规定标准光源，以具体实现标准照明体所要求的光谱能量分布。

CIE推荐下列人造光源来实现标准照明体的规定：√标准光源A：色温为2856K的充气螺旋钨丝灯，其光色偏黄(白织灯)。

√标准光源B：色温为4874K，由A光源加罩B型D-G液体滤光器组成。

光色相当于中午日光。

√标准光源C：色温为6774K，由A光源加罩C型D-G液体滤光器组成，光色相当于有云的天空光。

√标准光源D65：CIE标准照明体A、B、C由标准光源A、B、C实现，但对于模拟典型日光的标准照明体D65，目前CIE还没有推荐相应的标准光源。

色坐标，色温，容差，显色指数是什么关系?该如何控制?2700K X:0.463 Y:0.420 4000K X:0.380 Y:0.3805000K X:0.346 Y:0.359 6400K X:0.313 Y:0.337色坐标反映的是被测灯管颜色在色品图中的位置,他是利用数学方法来表示颜色的基本参数。

色温就是说灯管在某一温度T下所呈现出的颜色与黑体在某一温度T0下的颜色相同时,则把黑体此时的温度T0定义为灯管的色温。

容差是表征的是光源色品坐标偏离标准坐标点的差异,是光源颜色一致性性能的体现.显色指数实际上就是显示物体真实颜色的能力，这里的真实颜色指的是在太阳光下照射所反映出的颜色。

显色指数与色温是有关系的，一般而言，色温越低显色指数越高，白炽灯就是100，节能灯通常在75-90之间。

显色指数反映了照明体复现颜色的能力,根据人们的生活习惯,认为日光下看到的颜色为物体的真实颜色.色坐标和容差\色温是有关系的,坐标确定后容差和色温也就确定.但他们和现色指数无关.控制它们主要是要稳定制灯工艺,特别是粉层厚薄和真空度,充氩量.然后用荧光粉进行调配,不要随意更换荧光粉厂家.色坐标与色容差是有关系的，色坐标是根据色标图而算出来的，色差就是实际测出的色坐标与标准的差。

色差大从一方面来说也就是你的灯管的稳定性怎么样，以我的经验，你可以去检查一下氩气是否达到工艺要求(氩气适当多一些可增强灯管的一致性)，由于T5是自动圆排机，所以也要检查一下系统的真空度是否良好(真空度差也会使颜色产生较大的差异，最后去测一下，圆排机烘箱的上下端温度差是否在40以内。

白光LED光通量随色坐标增大而增加研究了在蓝光芯片加黄色荧光粉制备白光LED方法中,色坐标位置对光通量的影响。

在同样蓝光功率条件下,我们对标准白光点(色坐标x=0.33±0.05,y=0.33±0.05)附近不同色坐标位置的光通量进行了计算。

假设(0.325,0.332)位置流明效率为100 lm/W,计算得出,最大光通量对应的色坐标位置为(0.35,0.38),光通量为112 lm;最小光通量对应的色坐标位置为(0.29,0.28),光通量为93.5 lm。

第二章色度学§1概论：色度学的基本问题§1-1 颜色学是多学科的交叉。

（1）颜色是光学现象：光源、光谱、辐射、反射、透射。

----物理学（2）颜色是视觉现象：生理学和心理学（3）颜料与染料：物理化学（4）颜色与艺术:：美学、设计、流行色等（5）颜色与环境：管理技术、行为科学、（6）颜色与历史、政治、民族、宗教等。

有关颜色的许多问题不可能以严格的科学方法来解决，色彩史年表§1-2 色度学及其基本问题：色度学是关于颜色的定量与度量的科学，基本问题：（1）颜色的定义（2）颜色知觉，颜色视觉理论。

（3）颜色知觉的量化：颜色刺激值的计算。

（4）颜色的测量及色差的测量（5）光源问题（6）颜色的复现颜色匹配理论（7）颜色的的排列颜色空间，色序系统。

（8）应用问题§1-3部分颜色的术语：心理学概念：（1）颜色的定义：（讨论）目视知觉的一种属性，凭借这种属性一个观察者能够识别两个同样大小，同样形状、同样结构的视场之间的差别。

（2）颜色的三个属性：色调、明度（亮度）、饱和度（心理学的概念）色调：目视知觉的一种属性，给出颜色的名称：红、黄、绿、蓝等明度：非自发光体黑白、或完全透明到完全不透明的划分。

亮度：自发光体亮暗程度的划分。

饱和度：纯色在总的色知觉中的比例。

彩度：春彩色的量，随明度的增加提高。

心理物理学概念：（1）颜色：目视刺激的一种特征，凭借这种特征一个观察者能够识别两个同样大小，同样形状、同样结构的视场之间的差别。

这种差别由光刺激的光谱成分之间的差别所引起，（2）色刺激：进入人眼引起彩色或非彩色感觉的可见光辐射〉（3）原色：用以混合产生其他各种颜色的基本色，其本身不能互相混合长生（一般取红绿蓝）（4）光源色：有光源发射的可见光的颜色（5）物体色：光被物体反射或透射的颜色。

（6）互补色：两种颜色混合产生非彩色的灰色。

§2 颜色视觉现象与颜色视觉理论：§2-1 颜色视觉现象（常见）（1）三原色与颜色混合现象：用红绿蓝三色相加混合可以引起人眼的各种不同的彩色知觉。
