➢桁架的主要尺寸土或砌体柱顶, 但在 ✓某些采用钢柱的厂房中, 为了增加排架的侧向刚度, 需将屋架 与柱构成刚接 ✓这对梯形屋架比较简单易行, 而对三角形就必须设置隅撑, ✓势必影响屋架下的有效净空
➢桁架的腹杆体系
桁架中的腹杆主要用以联系上、下弦杆构成节点并传 递节点荷载,布置原则应是:
① 永久荷载: 包括屋面材料、保温材料、檩条 及屋架(包括支撑及天窗)的自重。
其中屋面材料和保温材料的自重, 荷载规范中所给的q (kN/m 2 )常按屋面的实际面积计算, 需除以屋面倾 角的余弦cosα方得按屋面水平投影面积计算的自重值。 所给估算屋架自重经验公式则是按屋面的水平投影面积 计算, 常用估算公式为
➢屋盖的主要平面尺寸——屋架的平面尺寸
当房屋区段长度超过某规定值时, 需设置伸缩缝。最常用的 设置方法是在伸缩缝处设置双柱。使每一温度区段相互隔开 可以自由伸缩, 否则由于纵向或横向构件的温度变化将使某 些构件如支柱中产生较大的温度应力和变形。
➢屋架的支撑系统
屋架在垂直于屋架平面方向, 不设支撑体系不能是不能保 持其几何不变, 如下图, 虽有檩条和系杆的连系, 但屋架相 互间几何可变, 在侧向力作用下屋架会倾斜

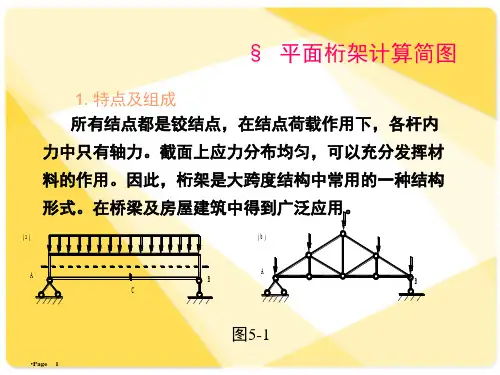

➢桁架的主要尺寸——屋架外形的选用
◆ 受力合理。应使屋架的外形与弯矩图相近, 杆件受力均匀; 短杆受压、长杆受拉;荷载布置在节点上, 以减少弦杆局部 弯矩, 屋架中部有足够高度, 以满足刚度要求。
两端简支的受弯构件在满跨均布荷载作用下, 弯矩图形 为一抛物线, 因此屋架的外形若接近抛物线, 则弦杆各节间 中的内力最为均匀。
式中, So为基本雪压, 随地区不同而异, 系以当地一般空旷 平坦地面上统计所得50年遇的最大积雪自重确定, 规范中给 出了基本雪压的分布图。山区的基本雪压应通过实际调查确 定;在无实际资料时, 可按当地空旷平坦地面的基本雪压乘 以系数1.2采用。雪荷载的组合值系数ɸc, 可取0.7。
