调压室顶拱机械涨壳式预应力中空注浆锚杆施工技术蒲进（中国水利水电第五工程局有限公司）摘要本文介绍了锦屏二级水电站调压室顶拱机械涨壳式预应力中空注浆锚杆施工全过程，包含扭力扳手的率定，机械涨壳式中空预应力锚杆的生产试验和施工。
该中空预应力锚杆可为开挖后的围岩尽早提供主动支护力，提高围岩的稳定性，围岩快速自稳效果明显，保证了施工安全。
关键词锦屏二级水电站调压室机械涨壳式预应力中空注浆锚杆施工技术1 工程概况锦屏二级水电站位于四川省凉山彝族自治州木里、盐源、冕宁三县交界处的雅砻江干流锦屏大河弯上，是雅砻江干流上的重要梯级电站。
锦屏二级水电站利用雅砻江下游河段150km长大河弯的天然落差，截弯取直，获得额定水头288m。
电站总装机容量4800MW，单机容量600MW。
锦屏二级水电站4条引水隧洞末端各设有一座上游调压室。
调压室由原来招标文件的阻抗式加扩大上室型式改变为了差动式结构，调压室顶部也由原来的穹形改变为城门型，闸门井兼作升管，为“一洞一室两机”布置型式。
每座调压室主要由阻抗孔、调压室竖井、事故闸门布置有关的闸墩、闸门检修和启闭平台、闸门后通气孔、调压室底部分岔段等组成。
锦屏二级水电站调压室顶拱为渐变的城门型。
调压室顶拱全长49.50m，调压室顶拱高程1711.50m，底板高程1696.25m，高15.25m，宽22.532～30m。
工程区岩性为微风化T2y5-2花斑状大理岩，断层不发育，裂隙较发育。
调压室围岩较完整，局部较破碎，以Ⅱ、Ⅲ类围岩为主，部分为Ⅳ类。
调压室上覆岩体厚度为123～166m，地下水埋藏较深，在调压室底中下部，虽岩溶总体育微弱，但由于T2y5-2属强富水地层，岩溶裂隙水发育，施工中会遭遇股状涌水、线状流水及渗滴水。
2 调压室支护形式概述调压室顶拱支护参数：顶拱采用φ28，T=120ｋN，L=6m和φ32，T=120ｋN，L=8m两种机械涨壳式预应力中空注浆锚杆交错布置，间排距1.5m，挂φ8，＠15cm×15cm钢筋网，喷C25混凝土、δ=15cm；边墙和端墙采用φ28，L=6m和φ32，L=9m普通砂浆锚杆交错布置，间排距1.5m，挂φ8，＠15cm×15cm钢筋网，喷C25混凝土、δ=15cm。
钢筋锚杆施工技术方案一、施工计划1、施工顺序施工计划施工一区、施工三区及施工五区同时开始施工，而施工二区、施工四区、施工六区次后一天开始施工，每一施工区搅拌桩完成3天后进行钢筋锚杆的施工。
2、施工准备工作计划二、钢筋锚杆施工工艺流程图三、施工方法1、压入超前锚管 89，平面间距1.1米，单根超前锚管长度6.3m。
2、锚杆施工锚杆成孔用机械钻孔（螺旋钻）方法，普通锚杆孔径为110毫米，钢筋锚杆孔径130mm。
下倾0~200。
当遇到砂层容易坍孔时，采用泥浆护壁的方法成孔。
按要求直径及长度制作锚杆，安装锚杆前，应用水冲洗至孔口流出清水为止。
锚杆要按设计要求安设定位器，以确保其保护层厚度。
用32.5（R）普硅水泥过筛调制浆液，注浆材料为1:1水泥砂浆，水灰比0.5，掺入0.4％的早强剂。
灌浆采用底部注浆和安放排气管相结合的办法，用压浆泵将水泥浆经高压胶管压入拉杆管内注入锚孔，管端保持离底250～500毫米，注浆压力0.4MPa，待浆液流出孔口，用水泥袋堵塞洞口，再用湿粘土封堵，注浆持压补灌，使锚孔内浆液充盈饱满。
3、施工组织及施工进度计划施工现场有工程技术人员4人，负责施工管理以及技术、质量和安全工作。
下设一个作业工班：钢筋锚杆制作及安装8人，成孔班6人，制锚班6人，总计用工约24人。
支护施工进度主要由锚杆钻孔进度、锚杆注浆强度和喷射混凝土强度决定，为此要配备数量充足的锚杆钻机，在锚杆注浆材料中掺入早强剂。
锚杆施工分段分区进行，与搅拌桩施工形成有序的流水作业，在搅拌桩施工后立即进行插筋的施工。
4、基坑监测与边坡维护为保证基坑在开挖暴露期间的安全，保证邻近建筑物和周边管线的正常使用，根据我司的施工经验，结合广州地区一般的做法，本工程基坑支护监测内容有基坑坡顶水平位移和坡顶沉降，周围建筑物外观记录、周围管线观察等。
通过监测取得数据，指导基坑工程施工安全。
定期观察喷锚头是否位移变形。
A、坡顶水平位移和坡顶沉降在基坑边线上每隔15~25m布置1个水平位移观测点，在周边建筑物每隔15~25m布置一个沉降观测点，固定后依次编号。
锚杆(锚索)框架梁防护施工工艺8.5.1工艺概述预应力锚索（锚杆）框架梁，是一种将框架梁护坡与锚固工程有机结合的支挡结构。
主要工作原理是利用一定深度的注浆锚杆（锚索）将钢筋混凝土梁体牢牢地锚固在岩土体坡面上，它承受的荷载通过锚杆（锚索）传递到稳定岩体上。
预应力锚索（锚杆）框架梁，具有结构形式多样、布置灵活，不必开挖扰动边坡、施工安全、快速等优点，适用于滑坡等不良地质边坡工程防护。
8.5.2作业内容1.坡面修整；2.锚孔测量放样；3.钻机就位；4.钻进；5.孔径孔深检查；6.锚孔清理；7. 锚孔检验；8.锚索体制作及安装；9.锚固注浆；10.框架梁、锚墩、紧固头施工；11.锚索张拉及锁定；12.封锚；13.锚索防护。
8.5.3质量标准及检验方法一、工程材料检验标准锚杆（锚索）、锚具、锚塞(夹片)、垫板、混凝土原材料及钢筋的品种、规格、质量应符合设计和《铁路混凝土工程施工技术指南》要求。
二、工程施工验收标准1.锚杆（锚索）框架梁各部位偏差及检验方法应符合表8.5.3-1、表8.5.3-2 及表8.5.3-3 的规定表 8.5.3-1 锚索孔位置、孔径、斜角、深度允许偏差及检验方法表8.5.3-3 框架梁各部允许偏差、检验数量及检验方法注：每段护坡长不足 50m 按 50m 计。
8.5.4工艺流程图1.锚杆（锚索）框架梁施工工艺流程图详见图8.5.4。
图8.5.4 锚杆（锚索）框架梁施工工艺流程图8.5.5工序步骤及质量控制说明一、施工准备1.核实图纸防护类型，形状、尺寸。
2.检查防护坡面是否稳定和平整。
3.进行场地布置，做好现场排水系统。
二、坡面修整边坡防护前，将坡面上的残碎石、土块、浮土、杂物等刷坡、清除，并用耙子整平，局部凹陷不平处挖台阶填土夯实。
三、锚孔测量放样边坡施工采用边挖边加固方式进行，即开挖一级，防护一级，边坡不得一次开挖到底。
根据各点工程立面图，按设计要求，将锚孔位置准确测放在坡面上，孔位误差不超过±50mm。
高边坡专项施工方案-锚杆框格梁防护工程施工施工工艺流程1、锚杆框格梁施工工艺流程施工工艺流程：边坡开挖→测量放线→搭设脚手架→钻孔→清孔→安装锚杆（与注浆管一起）→注浆→补浆（根据实际情况而定）→施工框格梁。
图1 锚杆框格梁施工流程图各工序施工方法1、锚杆孔测量放样按设计立面图要求，在锚杆施工范围内，起止点用仪器设置固定桩，中间视条件加密，并应保证在施工阶段不得损坏。
其它孔位以固定桩为准钢尺丈量，全段统一放样，锚杆孔位应按设计要求准确放置于坡面上，孔位允许偏差±100mm,锚孔深度不小于设计长度,也不宜大于设计长度的500mm;锚杆体长度允许偏差-30～100mm; 锚杆的钻孔斜度(倾角)允许偏差±1°。
测定的孔位点，埋设半永久性标志，严禁边施工边放样。
竖梁的具体长度可根据实际边坡高度确定，但锚杆的位置须按等分坡面的长度进行放样，其间距可适当调整。
如遇既有刷方坡面不平顺或特殊困难场地时，需经设计监理单位认可，在确保坡体稳定和结构安全的前提下，适当放宽定位精度或调整锚孔定位。
2、脚手架搭设根据高边坡坡比（1：0.75/1：0.5）坡比及框格梁布置情况进行脚手架设计，脚手架钢管采用φ48×3钢管，钢管横向间距为1.5m，纵向及竖直方向间距均按2m布置。
坡角第一根立杆顶入排水沟沟底，沿坡面的每根立杆、水平杆都将其打入边坡土层或岩层内固定，打入深度不小于15cm；顺坡面斜杆搭设三层，在架体下部作为斜撑，斜撑撑在水平地面上。
锚杆施工作业时在作业层铺设脚手板，形成操作平台，以便于放置锚杆施工机械及施工作业。
操作平台通过在坡面防护施工区域两端设置楼梯，作为人员上下通道。
脚手架搭设形式如图4-10、4-11。
以1:0.5坡比为例设置平台上下通道如图4-12所示，脚手架拟采用规格如表4-3。
图2 1:0.5坡比脚手架搭设示意图（单位：cm）图3 1:0.75坡比脚手架搭设示意图（单位：cm）立面布置平面布置图4 上下通道设置示意图（单位：cm）表1 作业平台及通道脚手架规格搭设要求在脚手架搭设前，必须先放出锚杆和框格梁的位置，以免与脚手架发生冲突。

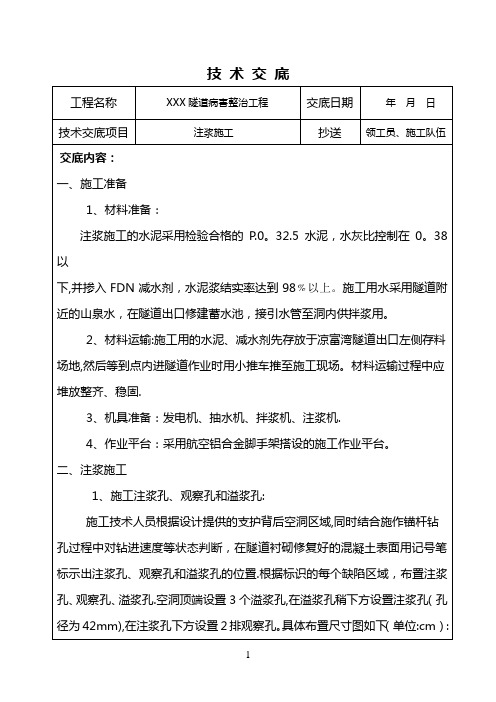

分项工程质量技术交底监理单位：温州市交通工程监理咨询有限公司编号：HCSD0012施工单位浙江交隧集团有限公司工程名称海城隧道交底日期2015年11月5日交底项目隧道锁脚锚管（锚杆）施工技术交底交底范围：适用于海城隧道锁脚锚管（锚杆）施工。
由于隧道Ⅳ、Ⅴ级围岩采用台阶法施工开挖，拱部钢架安装后，暂时不能封闭成环，安全质量隐患大，锁脚锚管通过约束其沿洞轴方向的转动自由度，合理的锚管长度和打入角度不仅有利于限制围岩的变形，而且有助于支护结构承载力的发挥。
一、技术要求1设计要求1)、主洞隧道（分离式）锚杆采用Φ42径向注浆小导管或Φ25先锚后灌式中空注浆锚杆，施工中可利用系统锚杆作微调作为拱架锁脚锚杆。
锁脚锚管（杆）施作时其规格型号、长度及根数必须符合设计要求（规格型号Φ42×4mm热轧无缝钢管，L=6m;或V级Φ25×5mm，L=4m，IV级Φ25×5mm，L=3.5m），每拱脚部位设置两根，施工中若有必要，可按现场情况增加锁脚根数，确保拱架加固牢靠）。
2)、辅洞隧道（分离式）锚杆采用Φ42径向注浆小导管或Φ25先锚后灌式中空注浆锚杆，施工中可利用系统锚杆作微调作为拱架锁脚锚杆。
锁脚锚管（杆）施作时其规格型号、长度及根数必须符合设计要求（规格型号Φ42×4mm热轧无缝钢管，L=6m;或V级Φ25×5mm，L=3.5m，IV级Φ25×5mm，L=3.0m），每拱脚部位设置两根，施工中若有必要，可按现场情况增加锁脚根数，确保拱架加固牢靠）。
3）、锚杆注浆料采用纯水泥浆或1：1水泥中空注浆锚杆，水胶比为0.4～0.5。
采用水泥中空注浆锚杆时砂子粒径不应大于1mm,水泥应通过检验后才可以使用。
二、工艺流程立拱架→钻孔→验收孔深→锚管制作及安装→U型或L型卡筋焊接固定1）立架：按照设计要求立钢架2）钻孔：立架后即时进行锁脚锚管施工，钻孔前先标识出需钻孔的位置，钻孔角为30°进行钻孔，位置位于拱脚上方30cm处，钻孔深度大于锚管锚固长度的95%，但超长值不大于10cm。
组合（中空锚杆）施工工艺工法QB/ZTYJGYGF-SD-0309-2011第五工程有限公司石炜炜1 前言1.1 工艺工法概况锚杆支护是隧道施工支护的重要形式，它能有效地控制由于爆破以及其它手段开挖而使围岩产生的岩体松动，提高围岩的稳定性。
适用范围比较广泛（公路、铁路隧道以及路基不稳定边坡），不但工艺简单，成本低廉，而且施工方便快捷，效果显著。
在强风化、层理、节理裂隙发育、岩体破碎松散以及大规模断层、破碎带等条件下的初期支护中，目前普通砂浆锚杆、中空注浆锚杆、自进式锚杆、组合式中空锚杆等，各有优点，也存在不足，不能满足现场施工对初期支护效果的要求。
随着铁路建设的发展进步，对锚杆施工的要求也越来越高，比如注浆饱满及方便检测成为关注的重点。
1.2 工艺原理锚杆组成构件：锚头、中空锚杆杆体、止浆塞、垫板、螺母以及堵头（组合式中空锚杆还包含：排气通道、连接段、实心锚杆杆体），锚杆直径为25mm，表面带有螺纹，中间有一孔，锚杆插入已由凿岩机凿好的锚孔内，然后通过空孔注浆固结，部分浆液将在压力下渗透入围岩裂隙，固结后的围岩成一整体，使周围一定厚度范围内的岩体形成“承载环”，在锚杆的强大抗拔力的作用下，围岩有了充分承载能力，加大了围岩的稳定性。
2 工艺工法特点2.1技术容易掌握，利于广泛推广。
2.2方便现场施工操作。
2.3安装方便，不需现场加工螺纹，就可方便的安设垫板、螺母。
2.4在各配件的作用下，杆体的居中性良好，浆液可以将锚杆体全长包裹，沿锚杆全长传递剪应力和拉应力，避免锈蚀的危险，达到长期支护的目的。
3 适用范围3.1适用于隧道内地质较差，围岩破碎地段的锚固支护和超前支护。
3.2适用于隧道坍方、断层地段的整治。
4 主要引用标准4.1《客运专线铁路隧道工程施工技术指南》（TZ204）4.2《客运专线铁路隧道工程施工质量验收暂行标准》（铁建设【2005】160号）4.3《锚杆喷射混凝土支护技术规范》（GB50086）4.4《铁路隧道喷锚构筑法技术规范》（TB10108）4.5《组合式中空锚杆技术条件》（TB/T3209）5 施工方法石质隧道锚杆采用风动凿岩机成孔，黄土隧道采用ZM-12T型煤电钻钻成孔。
3。
2基坑土方开挖1、土方开挖原则主体基坑土石方均采用反铲挖掘机开挖，自卸汽车运输弃土;开挖遵循“竖向分层、纵向分区，区内分段、先支后挖”的原则进行。
竖向分层:采用反铲式挖掘机开挖、直接装车卸土的倒运方式;分层开挖结合支撑的标高。
开挖至末端后，剩余的三角形土体台阶法不能施工的，采用反铲式挖掘机开挖、汽车式起重机垂直出土、自卸车运至临时存碴场再集中外运的方式.2、整体开挖方法土方开挖应和土钉施工密切配合，施工时应在平面上分段、竖向分层进行流水作业，每段开挖长度原则上不超过20m，竖向分层深度即为每层土钉的竖向间距。
根据基坑开挖区域的工程地质、水文地质、施工场地情况,综合考虑工期要求、施工总体安排等各种因素，确定施工方法，并配备充足的施工机械设备和劳动力,确保工期目标的实现。
主体基坑土石方采用台阶法开挖和最后部分垂直运输相结合的方式,开挖采用台阶法开挖。
采用台阶法不能满足挖掘机臂长的部分，采用接力法进行开挖，土方出基坑后用自卸汽车运至临时屯土场，集中后运至指定地点.(1）土方开挖及出土方法。
土方采用长臂挖掘机开挖、出土，自卸车运输，当长臂挖掘机不能满足开挖深度时，需要另外增加挖掘机采取接力法进行土方开挖施工。
（2）土石方由自卸汽车运输至临时弃土场.（3）开挖纵向刷坡，随挖随刷坡，刷坡坡度在基坑允许开挖边坡坡率以内。
（4）为确保基坑稳定，开挖至基底，并做好下翻梁沟槽后,迅速施工接地网工程，并在垫层施工完后及时地将钢筋砼底板浇筑完毕。
（5）开挖过程中设专人及时绘制地质素描图，当基底土层与设计不符时,及时通知设计、监理处理。
当开挖有文物出现时，立即停止开挖，保护好现场,及时通知监理及相关部门进行处理。
(6）分段开挖两段设截水沟和排水沟，渗水及雨水及时泵抽排走。
（7）开挖过程中,按既定的监测方案对基坑及周围环境进行监测,以反馈信息指导施工。
3。
3基坑支护施工方案3.3.1锚杆支护施工方案施工操作工艺工艺流程砂浆锚杆施工工艺流程图（图3.3。
工程名称：建设单位：设计单位：监理单位：设计钻孔直径：φ110mm 钻机型号：xy-30 锚孔倾角15°钢筋型号：记录员：施工单位：注：锚杆灌浆材料及配合比为水泥：砂：水工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ91mm 钻机型号：xy-30 锚孔倾角15°钢筋型号：1Φ25；Φ14连接筋φ6.5网片筋间距为：200×200记录员：施工单位：重庆市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ91mm 钻机型号：xy-30 锚孔倾角15°钢筋型号：1Φ25；Φ14连接筋φ6.5网片筋间距为：200×200记录员：施工单位：重庆市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ91mm 钻机型号：xy-30 锚孔倾角15°钢筋型号：1Φ25；Φ14连接筋φ6.5网片筋间距为：200×200施工部位：7号楼内侧2面记录员：施工单位：重庆市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ91mm 钻机型号：xy-30 锚孔倾角15°钢筋型号：1Φ25；Φ14连接筋φ6.5网片筋间距为：200×200记录员：施工单位：重庆市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ91mm 钻机型号：xy-30 锚孔倾角15°钢筋型号：1Φ25；Φ14连接筋φ6.5网片筋间距为：200×200注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ91mm 钻机型号：xy-30 锚孔倾角15°钢筋型号：1Φ25；Φ14连接筋φ6.5网片筋间距为：200×200记录员：施工单位：重庆市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ91mm 钻机型号：xy-30 锚孔倾角15°钢筋型号：1Φ25；Φ14连接筋φ6.5网片筋间距为：200×200记录员：施工单位：重庆市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ91mm 钻机型号：xy-30 锚孔倾角15°钢筋型号：1Φ25；Φ14连接筋φ6.5网片筋间距为：200×200记录员：施工单位：重庆市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ91mm 钻机型号：xy-30 锚孔倾角15°钢筋型号：1Φ25；Φ14连接筋φ6.5网片筋间距为：200×200注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ91mm 钻机型号：xy-30 锚孔倾角15°钢筋型号：1Φ25；Φ14连接筋φ6.5网片筋间距为：200×200记录员：施工单位：重庆市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ91mm 钻机型号：xy-30 锚孔倾角15°钢筋型号：1Φ25；Φ14连接筋φ6.5网片筋间距为：200×200记录员：施工单位：重庆市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ91mm 钻机型号：xy-30 锚孔倾角15°钢筋型号：1Φ25；Φ14连接筋φ6.5网片筋间距为：200×200记录员：施工单位：重庆市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ91mm 钻机型号：xy-30 锚孔倾角15°钢筋型号：1Φ25；Φ14连接筋φ6.5网片筋间距为：200×200记录员：施工单位：重庆市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ91mm 钻机型号：xy-30 锚孔倾角15°钢筋型号：1Φ25；Φ14连接筋φ6.5网片筋间距为：200×200记录员：施工单位：重庆市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ91mm 钻机型号：xy-30 锚孔倾角15°钢筋型号：1Φ25；Φ14连接筋φ6.5网片筋间距为：200×200施工部位：8楼内侧4坡面记录员：施工单位：重庆市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ91mm 钻机型号：xy-30 锚孔倾角15°钢筋型号：1Φ25；Φ14连接筋φ6.5网片筋间距为：200×200记录员：施工单位：重庆市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ91mm 钻机型号：xy-30 锚孔倾角15°钢筋型号：1Φ25；Φ14连接筋φ6.5网片筋间距为：200×200注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ91mm 钻机型号：xy-30 锚孔倾角15°钢筋型号：1Φ25；Φ14连接筋φ6.5网片筋间距为：200×200记录员：施工单位：重庆市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ25mm 钻机型号：FG-30 锚孔倾角15°钢筋型号：1Φ14；Φ14连接筋φ6.5网片筋间距为：300×300注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ25mm 钻机型号：FG-30 锚孔倾角15°钢筋型号：1Φ14；Φ14连接筋φ6.5网片筋间距为：300×300记录员：施工单位：重庆市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ25mm 钻机型号：FG-30 锚孔倾角15°钢筋型号：1Φ14；Φ14连接筋φ6.5网片筋间距为：300×300记录员：施工单位：重庆市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ25mm 钻机型号：FG-30 锚孔倾角15°钢筋型号：1Φ14；Φ14连接筋φ6.5网片筋间距为：300×300记录员：施工单位：重庆市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ25mm 钻机型号：FG-30 锚孔倾角15°钢筋型号：1Φ14；Φ14连接筋φ6.5网片筋间距为：300×300注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ25mm 钻机型号：FG-30 锚孔倾角15°钢筋型号：1Φ14；Φ14连接筋φ6.5网片筋间距为：300×300记录员：施工单位：重庆市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ25mm 钻机型号：FG-30 锚孔倾角15°钢筋型号：1Φ14；Φ14连接筋φ6.5网片筋间距为：300×300记录员：施工单位：重庆市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ25mm 钻机型号：FG-30 锚孔倾角15°钢筋型号：1Φ14；Φ14连接筋φ6.5网片筋间距为：300×300记录员：施工单位：重庆市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ25mm 钻机型号：FG-30 锚孔倾角15°钢筋型号：1Φ14；Φ14连接筋φ6.5网片筋间距为：300×300记录员：施工单位：重庆市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ25mm 钻机型号：FG-30 锚孔倾角15°钢筋型号：1Φ14；Φ14连接筋φ6.5网片筋间距为：300×300记录员：施工单位：重庆市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ25mm 钻机型号：FG-30 锚孔倾角15°钢筋型号：1Φ14；Φ14连接筋φ6.5网片筋间距为：300×300注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ25mm 钻机型号：FG-30 锚孔倾角15°钢筋型号：1Φ14；Φ14连接筋φ6.5网片筋间距为：300×300记录员：施工单位：重庆市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ25mm 钻机型号：FG-30 锚孔倾角15°钢筋型号：1Φ14；Φ14连接筋φ6.5网片筋间距为：300×300记录员：施工单位：重庆市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ25mm 钻机型号：FG-30 锚孔倾角15°钢筋型号：1Φ14；Φ14连接筋φ6.5网片筋间距为：300×300记录员：施工单位：重庆市基础工程有限公司注：锚杆灌浆材料及配合比为水泥：砂：水锚杆注浆施工记录表工程名称：天立·水晶郦苑边坡治理锚喷工程建设单位：泸州市兴胜房地产开发有限公司设计单位：四川省泸州地质勘察施工公司监理单位：四川江阳工程项目管理监理有限公司设计钻孔直径：φ25mm 钻机型号：FG-30 锚孔倾角15°钢筋型号：1Φ14；Φ14连接筋φ6.5网片筋间距为：300×300。
锚杆施工工艺及方法1.1.1概述本工程锚杆采用直径20mm、22mm、25mm三级钢筋，长度为9 m、12 m、15m，其中自由段长度为4 m、6m、9m.锚杆锚固段直径为130mm，锚杆间距为2000mm,按区段分层施工。
锚杆锁定在冠梁及腰梁上，排距为2400mm、2700mm。
锚杆成孔采用导管跟进成孔注浆，孔径150mm，采用二次注浆工艺。
锚杆入射倾斜角为25°，锚杆定位架每2m布置一个.1.1.2工艺流程1.1.3施工准备锚杆施工共投入4台钻机进行成孔，在搅拌桩成型后开挖第一层土方至冠梁底,锚杆在具备施工条件后进行钻孔及二次注浆等施工。
北段和南段基本同时开始钻孔施工,分别投入两台钻机，1区、2区、3区、6区施工计完成后待4区、5区土方挖至冠梁底后移机继续该段锚杆施工.锚杆注浆施工完成后进行冠梁(腰梁）钢筋、模板、砼施工，待锚杆和冠梁（腰梁）强度达到设计要求后进行张拉锁定。
本基坑支护工程支护、止水工程按照总包单位施工部署进行分区段施工,区段先后施工顺序以总包单位施工指令为准。
1.1.4施工方法本工程在支护桩施工完成后插入第一道锚杆成孔、注浆的工作，然后施工桩腰梁，待砼强度等级达到设计要求后再进行锚杆张拉锁定;下一道锚杆则待每层土方开挖至各层锚杆下300mm后,逐层插入施工，具体施工方法如下：（1）场地平整每层土方开挖至各层锚杆下300mm后，并对锚杆工作面进行人工场地平整,以满足锚杆机与套管钻机的需要。
（2)确定孔位施工前用全站仪和经纬仪测定锚杆施工的控制点，埋石标记，经过复测验线合格后，用钢尺和测线实地布设孔位,并用红油漆做好标记，一孔一记.(3）钻机就位钻机进场后按照先前测量放线放出的孔位位置就位后，调整角度，孔位允许垂直度偏差为水平方向100mm，垂直方向50mm，预应力锚杆钻孔倾角25度。
(4）钻孔预应力锚杆钻孔按设计要求定位开孔，采用专用锚杆机带套筒机械作业成孔,钻孔直径根据锚杆的直径采用Φ150mm孔径，调整钻机的钻进角度与水平面的夹角。
