建筑给排水系统设计方案一、介绍建筑给排水系统设计方案是为了满足建筑物内部的供水和排水需求，确保建筑物的正常运行和居住者的生活质量。
本文将详细介绍建筑给排水系统的设计方案，包括供水设计和排水设计。
二、供水设计1. 供水来源根据建筑所在地的情况，供水可以来自地下水井、自来水管网或水泵站。
在设计时需要考虑供水的可靠性和水质的安全性，选择合适的供水来源。
2. 供水管道布置建筑内部的供水管道应布置合理，以满足各个用水设施的需求。
应该避免水压过高或过低的情况，保证供水稳定。
3. 水箱设计对于建筑顶层或较高层的供水需求，需要设置水箱。
水箱的容量应根据楼高、楼层数和居住人数等因素进行合理计算，以确保供水的连续性和稳定性。
三、排水设计1. 排水系统布置建筑内部的排水系统应包括雨水排水和污水排水。
雨水排水系统主要用于收集和排除雨水，污水排水系统则用于排除各个区域产生的废水。
2. 排水管道尺寸排水管道的尺寸应根据建筑物的使用性质和使用人数进行合理设计。
需要考虑的因素包括排水速度、水位差、管道材料等。
3. 排水设备选择在设计排水系统时，需要选择合适的排水设备，如下水道、马桶、洗手池等。
这些设备的功能和性能应符合国家标准和建筑要求。
四、系统安全1. 防止漏水在设计建筑给排水系统时，应采取措施防止漏水，包括合理选择材料、进行密封处理和定期检查维护等。
2. 防止堵塞排水系统应考虑防止堵塞问题，包括选择合适的管道材料、安装过滤器和格栅、定期清理等。
3. 防止倒灌建筑给排水系统设计时需要考虑防止倒灌的情况，确保雨水和污水不会倒流进入建筑物内部。
五、节水设计在建筑给排水系统的设计中，应注重节水，以减少水资源的浪费。
例如，可以采用节水型的水龙头、厕所和喷头等设备，同时设置回收利用雨水的设施。
六、总结建筑给排水系统设计方案是确保建筑物正常运行和居住者生活质量的重要组成部分。
通过合理的供水设计、排水设计和节水设计，可以创建一个高效、安全和环保的建筑给排水系统。
建筑给排水方案设计内容一、引言水是生命之源，对于建筑物来说，良好的给排水系统是确保建筑物安全运行的重要基础。
在建筑设计过程中，给排水方案设计至关重要，它直接关系到建筑物的使用寿命和使用效果。
本文将从建筑物的给排水系统的组成、设计原则、设计步骤等方面进行详细探讨，力求为建筑设计人员提供有价值的参考。
二、建筑物给排水系统的组成建筑物的给排水系统主要由给水系统和排水系统两部分组成。
1. 给水系统（1）给水管道：给水管道是将自来水引入建筑物内部各个用水设备的管道系统。
其材质一般采用聚氯乙烯（PVC）管道、不锈钢管道或铜管道等。
（2）水泵设备：为了保证建筑物内各个用水设备的正常供水，需要使用水泵设备将自来水从水箱或自来水管网送达到各个楼层或各个角落。
（3）防爆管道：为了防止给水管道在使用过程中发生爆破，通常需要设置防爆管道。
2. 排水系统（1）排水管道：排水管道是将建筑物内各个使用过的水排放到污水管道或下水道的管道系统。
其材质一般采用聚氯乙烯（PVC）管道或铸铁管道等。
（2）排水设备：排水设备包括地漏、下水道、水槽等，用于将废水从建筑物内部排放至污水管道。
（3）雨水排水系统：除了室内排水系统，建筑物还需要设置雨水排水系统，将屋顶、露台等处的雨水排放至排水渠道。
三、建筑物给排水系统设计原则在设计建筑物给排水系统时，需要遵循以下原则：1. 安全性原则：给排水系统设计应考虑到建筑物使用过程中可能发生的水压变化、水流冲击等情况，确保系统稳定、安全运行。
2. 环保性原则：给排水系统设计应尽可能减少水资源浪费，降低污水排放对环境的危害。
3. 经济性原则：在保证系统功能的前提下，设计应尽可能简化、降低系统成本。
4. 可维护性原则：给排水系统设计应考虑到维护保养的便捷性，减少后期维护成本。
5. 合理性原则：给排水系统设计应符合建筑物的使用需求，保证整体系统运行效果。
四、建筑物给排水系统设计步骤给排水系统设计是一个系统性工程，需要经过多个步骤来完成。
前言本设计的主要任务是驻马店市世纪城公寓综合楼给水排水设计。
这是一栋18 层的综合楼。
地下两层为停车场和设备间，地上1、2 层为商场，其他部分为公寓。
每套公寓均设有卫生间，内设有坐式大便器、淋浴、洗脸盆各一个。
1,2 层商场设有公共卫生间。
各层建筑面积不同 , 地下室层高为和。
1,2 层层高为 ,3 至 18 层层高为, 建筑总高度为66m。
根据建筑物性质、用途及建筑单位要求, 室内设有完善的给水排水卫生设备系统，安全可靠的消防给水系统 , 设置独立的消火栓系统及自动喷水系统 , 每个消火栓箱内设按钮 , 消防时直接启动消防泵，生活水泵自动启动。
本综合楼内的宾馆要求室内热水供应采用全天全循环集中热水供应。
本设计说明书包含建筑工程设计中的生活给水，排水，热水以及消火栓和自动喷水等设计项目。
主要内容包括生活给水系统的设计计算、消火栓给水系统的设计计算、喷淋系统的设计计算、生活污水排水系统的设计计算。
prefaceThe main task of this design is in the center of the city, jiangsuprovince, including water supply and drainage design of the hotel. Thisis a complex 26 house floor. 1 to 3 layers for the complex buildingsubsidiary recreation, 4 to 26 floors for hotel guest rooms.The rooms and suites are equipped with toilet, ther are seated toilets, bathtubs, sinks in each one. Layer construction area is different, thebasement height is m, the layers of high of m, 2 to 3 layers of highof m, 4 to 26 layers of high of m, building a total height of m.Requirements according to the nature of the building, use and construction units, indoor sanitary equipment is equipped with perfect water supplyand drainage system, safe and reliable fire protection water supply system, set up independent fire hydrant system and automatic sprinkler system,set button each fire hydrant boxes, fire when directly start the fire pump, water pumpautomatic start of life. The hotel requirements of this complex indoor hot water supply by centralized hot water supply throughout thewhole cycle. This design specification includes construction engineering in the design of the drinking water, drainage, hot water and fire hydrant and sprinkler design projects.Main contents include the drinking water system design and calculation, the calculation in the design of fire hydrant water supplysystem, the design calculation of spray system, sewage drainage systemdesign and calculation, the hotel water supply and drainage design andcalculation of expansion of preliminary design and indoor hot water supply system.目录前言 . ............................. 错误 !未定义书签。
编制单位：XX建筑工程有限公司编制日期：2023年4月一、编制依据1. 《建筑给水排水设计规范》（GB50015-2003）2. 《建筑工程施工质量验收统一标准》（GB50300-2001）3. 《建筑工程施工排水技术规范》（JGJ 35-2012）4. 《施工现场临时排水工程安全技术规范》（JGJ 46-2005）5. 《施工现场临时用水安全技术规范》（JGJ 59-2011）二、工程概况XX住宅小区位于我市XX区，占地面积约XX万平方米，总建筑面积约XX万平方米。
本项目共包含XX栋住宅楼、地下车库及配套设施。
施工总工期为XX个月。
三、施工排水专项方案1. 排水系统设计（1）本项目采用分区排水系统，根据地形地貌和建筑物布局，划分为多个排水区域。
（2）雨水系统采用重力流排水，雨水通过雨水井收集后，通过雨水管道排入城市雨水管网。
（3）生活污水系统采用重力流排水，污水通过污水井收集后，通过污水管道排入城市污水管网。
2. 施工排水设施（1）施工期间，在施工现场设置临时排水沟、排水井、集水井等排水设施。
（2）排水沟、排水井、集水井等排水设施应定期清理，确保排水畅通。
（3）排水管道采用PVC-U排水管，管道接口采用热熔连接，确保管道的严密性。
3. 排水施工技术（1）排水沟、排水井、集水井等排水设施的位置和尺寸应符合设计要求。
（2）排水管道的敷设应平直、牢固，管道坡度应符合设计要求。
（3）排水管道的接口应严密，防止渗漏。
（4）排水沟、排水井、集水井等排水设施应做好防渗、防漏、防臭处理。
4. 排水安全措施（1）施工现场排水设施应定期检查，发现问题及时整改。
（2）施工人员应熟悉排水设施的使用方法，确保排水安全。
（3）施工现场应设置排水警示标志，提醒施工人员注意排水安全。
（4）施工期间，如遇暴雨等极端天气，应加强排水设施的管理，确保排水畅通。
四、排水管理1. 施工单位应建立健全排水管理制度，明确排水设施的管理责任。
最新建筑室内给水排水工程施工组织设计方案目录一、工程概况二、编制依据三、施工准备（一）技术准备（二）主要材料准备四、主要项目施工方法（一）空洞预留（二）管道敷设（三）给水系统（四）室内消火栓系统（五）自动喷淋系统（六）排水系统五、施工试验六、防腐及油漆七、管道保温八、质量要求九、冬雨季施工措施十、成品保护十一、环境保护十二、安全文明施工十三、机械准备一、工程概况：本工程为办公综合大楼，共15层，地上14层，地下一层，属于二类高层建筑，建筑高度为51.0米。
主要任务：办公大楼室内给水、排水及消防设计方案。
本建筑给排水施工组织设计方案的基本顺序为：建筑给水，建筑消防自喷系统；建筑室内排水系统施工组织方案的设计。
本工程设有给水系统、排水系统、消火栓系统、自动喷淋系统。
（1）本工程水源为自备水源，地下一层下端设有吸水井和消防水池，屋顶设有独立的生活水箱和消防水箱。
供水方式：地下一层至地上二层为地区，由市政管网直接供水，三至十四层为高区，由屋顶的生活水箱供水。
水池与生活水箱之间用变频水泵供水，生活给水管干管采用钢丝骨架塑料管，支管采用PPR管。
（2）消防采用热镀锌钢管，DN<100用丝扣连接，DA≥100用沟槽式卡箍或法兰连接，法兰焊接需二次镀锌。
每楼层设置消火栓和自动喷淋系统。
室内设有专消火栓给水管网，竖向不分区，管网水平与竖向形成环状，室外设有两套地上式消防水泵接合器与消火栓给水管网连接。
为保证消火栓出水口的压力不大于0.5MPa，九层以下的消火栓层采用减压稳压型消火栓。
（3）生活污水系统为污、废水合流制。
污水经化粪池后排入市政管网。
正负零以上污水直接排出室外，正负零以下污、废水汇集至集水坑用潜水泵提升排至室外。
污、废水管和通气管采用白色硬聚氯乙烯（UPVC）塑料管，粘结连接。
二、编制依据：1、施工图纸：由建设方提供的全套图纸；2、本工程总施工组织设计；3、国家现行有关给水、排水、消防和卫生等设计规范和规章；《建筑给排水设计规范》GB50015—2003《自动喷水灭火设计规范》GB50084—2001（2005版）《高层民用建筑设计防火设计规范》GB50045—95（2005版）《建筑灭火器配置设计规范》GB50140—2005《汽车库、修车库、停车场设计防火规范》GB5006—97《工程建设标准强制性条文》《房屋建筑部分》（2002年版）4、其它资料：图纸会审、设计变更三、施工准备；（一）技术准备1、工程施工图是施工的主要依据，平面图上表明了管道部件及附属机构建筑物内的平面坐标。

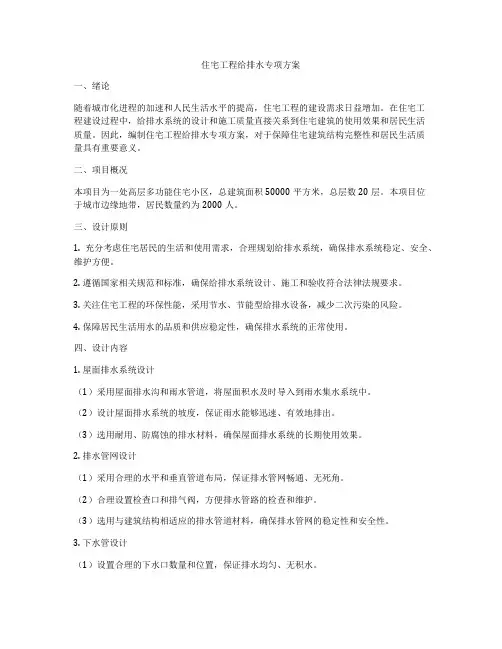

住宅工程给排水专项方案一、绪论随着城市化进程的加速和人民生活水平的提高，住宅工程的建设需求日益增加。
在住宅工程建设过程中，给排水系统的设计和施工质量直接关系到住宅建筑的使用效果和居民生活质量。
因此，编制住宅工程给排水专项方案，对于保障住宅建筑结构完整性和居民生活质量具有重要意义。
二、项目概况本项目为一处高层多功能住宅小区，总建筑面积50000平方米，总层数20层。
本项目位于城市边缘地带，居民数量约为2000人。
三、设计原则1. 充分考虑住宅居民的生活和使用需求，合理规划给排水系统，确保排水系统稳定、安全、维护方便。
2. 遵循国家相关规范和标准，确保给排水系统设计、施工和验收符合法律法规要求。
3. 关注住宅工程的环保性能，采用节水、节能型给排水设备，减少二次污染的风险。
4. 保障居民生活用水的品质和供应稳定性，确保排水系统的正常使用。
四、设计内容1. 屋面排水系统设计（1）采用屋面排水沟和雨水管道，将屋面积水及时导入到雨水集水系统中。
（2）设计屋面排水系统的坡度，保证雨水能够迅速、有效地排出。
（3）选用耐用、防腐蚀的排水材料，确保屋面排水系统的长期使用效果。
2. 排水管网设计（1）采用合理的水平和垂直管道布局，保证排水管网畅通、无死角。
（2）合理设置检查口和排气阀，方便排水管路的检查和维护。
（3）选用与建筑结构相适应的排水管道材料，确保排水管网的稳定性和安全性。
3. 下水管设计（1）设置合理的下水口数量和位置，保证排水均匀、无积水。
（2）采用防臭技术和设备，有效减少下水道异味的产生。
（3）合理规划下水管道的坡度，确保污水能够迅速排出。
4. 居民生活用水系统设计（1）采用节水型卫浴设备和厨房设备，减少生活用水的浪费。
（2）设计冷、热水管道系统，确保居民生活用水的供应稳定、安全。
（3）配备水表和水表读数监测系统，控制居民生活用水的合理消耗。
五、施工要点1. 严格按照设计方案进行施工，确保给排水系统的工程质量。
给排水施工组织设计方案排水系统是建筑物的重要组成部分，它负责将废水、雨水等排放到合适的地点。
排水施工组织设计方案是确保排水系统安装正确、高效运行的重要工作之一、下面是一个排水施工组织设计方案示例。
一、施工前准备工作1.安排施工人员：根据施工计划，确定所需的施工人员数量，并安排其工作时间和责任。
2.准备材料和设备：根据设计图纸和工程要求，准备好所需的排水管材、接头、密封材料、工具和设备。
3.建立施工现场：在施工区域建立工地办公室、仓库、生活区和施工设备停放区域。
二、施工过程安排1.绘制标高线：根据设计图纸和地形情况，在现场标定出所需的排水位置和坡度。
2.安装排水管道：按照设计图纸和施工图纸的要求，安装排水管道，确保其正确连接和密封。
3.安装排水附件：根据需要安装各种排水附件，如排水阀门、排气阀和检修井等。
4.进行压力测试：在安装完成后，进行排水系统的压力测试，以确保其能够承受正常使用条件下的压力。
5.进行泄漏测试：在完成压力测试后，进行系统的泄漏测试，以确保系统无泄漏情况。
6.进行清扫和检查：在施工完成后，对施工区域进行清扫，清除杂物和碎屑，并进行系统的最终检查。
三、安全和质量控制1.安全措施：制定并执行施工现场的安全规范，如佩戴防护设备、设立警示标志等，确保施工过程中的人员和设备安全。
2.质量控制：监督施工过程中的质量控制，如材料的验收、施工工艺的执行等，以确保排水系统质量符合标准和规范要求。
四、项目管理和沟通1.项目管理：指定项目经理负责施工过程中的项目管理，包括进度控制、人员管理、材料采购和设备调度等。
2.沟通与协调：与设计方、业主和其他相关方保持密切的沟通和协调，及时解决问题和处理变更。
五、施工后工作1.完成施工记录：在施工结束后，对施工过程进行详细记录，包括施工日期、材料使用情况、质量检查结果等。
2.交付和验收：将施工完成的排水系统交付给业主，并进行系统的验收工作，确保其达到设计要求和功能要求。

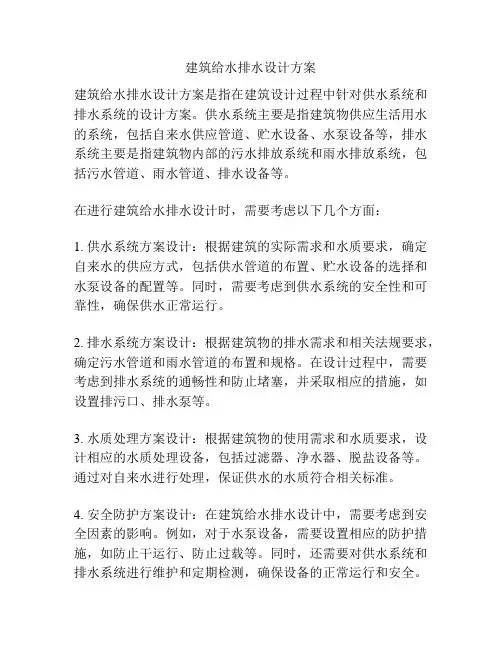

建筑给水排水设计方案建筑给水排水设计方案是指在建筑设计过程中针对供水系统和排水系统的设计方案。
供水系统主要是指建筑物供应生活用水的系统，包括自来水供应管道、贮水设备、水泵设备等，排水系统主要是指建筑物内部的污水排放系统和雨水排放系统，包括污水管道、雨水管道、排水设备等。
在进行建筑给水排水设计时，需要考虑以下几个方面：1. 供水系统方案设计：根据建筑的实际需求和水质要求，确定自来水的供应方式，包括供水管道的布置、贮水设备的选择和水泵设备的配置等。
同时，需要考虑到供水系统的安全性和可靠性，确保供水正常运行。
2. 排水系统方案设计：根据建筑物的排水需求和相关法规要求，确定污水管道和雨水管道的布置和规格。
在设计过程中，需要考虑到排水系统的通畅性和防止堵塞，并采取相应的措施，如设置排污口、排水泵等。
3. 水质处理方案设计：根据建筑物的使用需求和水质要求，设计相应的水质处理设备，包括过滤器、净水器、脱盐设备等。
通过对自来水进行处理，保证供水的水质符合相关标准。
4. 安全防护方案设计：在建筑给水排水设计中，需要考虑到安全因素的影响。
例如，对于水泵设备，需要设置相应的防护措施，如防止干运行、防止过载等。
同时，还需要对供水系统和排水系统进行维护和定期检测，确保设备的正常运行和安全。
5. 节能环保方案设计：在建筑给水排水设计中，应该考虑到节能和环保的要求。
例如，通过设置节水设备来减少用水量，选择节能型水泵设备等。
此外，还可以采用雨水收集和利用系统，减少对自来水的依赖，并对污水进行处理和回用。
总之，建筑给水排水设计方案是在建筑设计过程中对供水系统和排水系统进行综合考虑和规划的方案，涉及到供水、排水、水质处理、安全防护和节能环保等方面。
通过科学合理的设计，可以确保建筑物的供水排水系统的正常运行和安全性，同时也可以满足节能和环保的要求。
给排水工程设计方案一、工程概况本项目为某城市综合体项目，包括一栋主楼、两栋副楼和地下室。
主楼地上高度为100米，副楼地上高度分别为50米和60米，地下室深度为15米。
项目位于城市中心区域，占地面积约为20000平方米，总建筑面积约为60000平方米。
给排水工程主要包括建筑内部给水系统、建筑内部排水系统、雨水排水系统、热水供应系统和消火栓给水系统。
二、给水系统设计1. 给水来源：本项目给水水源来自城市自来水管网，位于项目用地边界。
2. 给水压力：根据自来水管网的压力，本项目给水系统设计压力为0.6MPa。
3. 给水分区：根据建筑高度和用途，本项目给水系统分为高低两个区。
低区（地下室至三层）由自来水管网直接供水，高区（四层以上）由地下室水泵房内的无负压稳压变频供水设备供水。
4. 给水管道：给水管道采用PP-R管材，低区管道直径为DN200，高区管道直径为DN150。
三、排水系统设计1. 排水体制：本项目建筑内部排水采用污废合流，雨污分流体制。
2. 排水管道：排水管道采用UPVC管材，低区管道直径为DN110，高区管道直径为DN80。
3. 化粪池：建筑内部排水经化粪池处理后，排入城市排水管网。
化粪池采用地下室式化粪池，容量为10立方米。
四、雨水排水系统设计1. 雨水收集：本项目设置雨水收集池，收集屋顶和场地的雨水。
2. 雨水排水管道：采用UPVC管材，直径为DN160。
3. 雨水排放：雨水经处理后，通过排水管道排入城市排水管网。
五、热水供应系统设计1. 热水来源：本项目热水由电热水器供应，设置在地下室。
2. 热水管道：采用热水专用PP-R管材，直径为DN20。
3. 热水供应点：本项目在每层设置热水供应点，包括卫生间和厨房。
六、消火栓给水系统设计1. 消火栓水源：本项目消火栓水源来自给水系统。
2. 消火栓管道：采用镀锌钢管，直径为DN100。
3. 消火栓设置：本项目在每层设置消火栓，间距不大于30米。
综上所述，本项目给排水工程设计方案充分考虑了建筑特点和用途，采用了合理的给水排水体制和管道材料，确保了工程的安全、经济和实用性。
给水排水管道工程的施工方案设计第一章编制说明本工程施工方案设计编制依据：1.设计图纸1.2国家安装工程施工质量验收规范编制的指导思想是以工程的“质量、进度、安全”为核心，在组织机构、施工措施、安全文明生产上进行了组织落实，本技术文件将作为今后指导施工生产的依据。
该工程将列为我公司的重点工程，实行以合同工期为目标的项目法施工，全面履行工程合同，保竣工、保质量、保售后服务。
第二章工程施工的指导思想我公司将本着树立优质名牌工程的目标，进行此工程项目的施工。
为了使本工程能够保证各个方面都尽善尽美，我公司将严格贯彻执行G9002-994质量保证体系，按照我公司质量方针和质量目标要求，以工程合同质量标准市样板为起点，全面地搞好项目施工全过程的管理，竭诚为业主提供可靠的优质服务，争创一流的质量和一流的施工进度，做到安全无重在伤亡事故。
第三章工程执行的施工验收规范与验评标准工业金属管道工程施工及验收规范GB50235-97工业设备及管道绝热工程施工及验收规范GBJ26-89给水、排水管道工程施工及验收规范GB50268-97采暖卫生与煤气工程施工及验收规范GBJ242-82制冷设备,空气分离设备安装工程施工及验收规范GB50274-98通风与空调工程施工及验收规范GB50243-97建筑安装工程质量检验评定统一标准GBJ300-88建筑采暖卫生与煤气工程质量检验评定标准GBJ302-88通风与空调工程质量检验评定标准GBJ304-88建筑排水硬聚氯乙烯管道工程技术规程CJ29-98建筑施工安全检查标准JGJ59-第四章施工技术措施（施工方案）4.给排水工程4..室内管道安装工程1、钢管施工管道安装的要求：沿墙敷设的主管离粉刷面30-50mm,暗装管须在粉刷层内。
丝接管道安装的一般程序：确定并放线支架安装量尺寸切割套丝予组装上填料安装并紧固紧固支架清理接口试压防腐。
焊接管道安装的一般程序：确定放线支架安装量尺寸切割对口焊接紧固支架试压防腐。
建筑给水排水设计项目设计方案1.1 工程概况在市拟新建一栋22层的大酒店，占地面积3112m2，建筑面积为30026m2，建筑高度为73米，本建筑为钢砼框架结构，底层为地下室，层高为6米，1-2层为多功能层，层高为5米；3-22层为标准层，层高为3米；技术层分别在11-12层之间和顶层，层高为1.5米；室外高差为1米。
在酒店南侧的城市道路旁有一市政给水干管可作为该建筑的水源，其地面标高为-2.2m，其管径为DN250，常年资用水头为25米，距楼22米。
同时在北侧有市政热水管网，资用水头为30m。
城市污水与雨水排水管道在拟建某大酒店北侧，管径分别为d400和d700，管顶埋深分别为4.6米和3米，与楼分别相距20米和24米。
设计容包括以下容：1）给水系统设计；2）排水系统设计；3）消防系统设计（包括自动喷水灭火系统设计和消火栓系统设计）；4）热水系统设计。
1.2 设计方案说明1.2.1 建筑给水系统方案的确定本建筑高73米，资用水头常年为25m,不足以满足整个建筑物的供水压力。
在《给水排水设计手册.第02册.建筑给水排水》中指出:“建筑给水系统应尽量利用外部给水管网水压直接供水。
在外部供水压力不能满足建筑物和居住小区水压要求时，则整个建筑物的下层或地势低的部分建筑物，应尽量利用外部水压供水，而上层或地势较高的部分建筑物则采用加压或流量调节装置供水。
”故生活给水系统采用分区供水方式，由于一层和二层为多功能层，层高为5米，即一、二层总共10米高，而市政管网常年资用水头为25米，明显足够供水，所以一、二层划分为低区。
由于高层建筑生活给水的竖向分区，根据使用要求、设备材料性能、维护管理条件、建筑层数和高度以及室外给水压等因素合理确定，在住宅、旅馆、饭店、公寓医院等及其类似的建筑中一般最低处卫生器具给水配件静水水压规定为0.3~0.35MPa。
若静水压力超过以上数据时，可采用分区供水或是加设减压措施，以使用水装置和卫生器具的流出水头，接近或是等于额定流量时流出水头。
该建筑3~22层层高3米，即总高度为60米，故应该分为两个区。
则该建筑物采用分区并联供水方式：1、2层为低区，由市政管网直接供水；3-11层为中区，由中区供水泵站供水；12-22层为高区，由高区供水泵站供水，不设置高位水箱，在地下室设置生活水箱，通往高区和中区的生活水分别经高区和中区的加压水泵加压后送去高区和中区管网系统。
1.2.2 建筑消火栓给水系统方案的确定该建筑是一栋公共建筑，在《高层民用建筑设计防火规》GB 50045-95（2005年版）中指出,高级旅馆属于一类建筑。
由于市政管网供水不能满足消防用水水压需求并且不允许消防水泵从室外给水管网直接吸水，故应设置消防水池。
设置消防水池的消防灭火系统要求：有足够的空间来设置水箱；便于消防车和消防水泵吸水；有确保消防用水量不被它用的技术措施。
消防水泵和消防水池均设置于地下一层。
因为该建筑属于一类建筑，所以需要设置消火栓系统。
建筑高度为73m，地下一层至22层全部设置消火栓。
《高层民用建筑设计防火规》（2005版）中指出: “消火栓栓口的静水压力不应大于1.00MPa，,当大于1.00MPa时，应采用分区给水系统，消火栓栓口的出水压力大于0.5MPa，应采用减压措施。
”显然该建筑不用分区，采用不分区消防给水系统的这类高层建筑物一旦发生火灾，消防队使用一般消防车从室外消火栓或消防水池取水，通过水泵接合器向室管道送水，仍能加强室管网的供水能力，协助扑救室火灾。
采用临时高压消防给水系统。
消防管道连成水平或是竖直环状，保证消防的可靠性，消防给水管道采用热镀锌钢管。
1.2.3 自动喷水灭火系统设计方案的确定《建筑设计防火规附条文说明》（GB 50016-2006）中指出“下列场所应设置自动灭火系统，除不宜用水保护或灭火者以及本规另有规定外，宜采用自动喷水灭火系统：任一楼层建筑面积大于1500㎡或总面积大于3000㎡的展览建筑、商店、旅馆、医院；建筑面积大于500㎡的地下商店。
”本建筑属于旅馆，所以该建筑需设置自喷系统。
在地下室设备间设置自动喷水灭火系统消防水泵。
消防水箱中的消防用水经消防泵送到自动喷水灭火系统。
自动喷水灭火系用给水管采用热镀锌钢管。
根据《自动喷水灭火系统设计规》GB 50084-2001（2005版）中指出：“环境温度不低于4℃，且不高于70℃的场所应采用湿式系统。
”显然地区温度不过70℃，所以该建筑采用湿式自动喷水灭火系统。
1.2.4 生活排水设计方案的确定市有污水处理厂，且该建筑不设中水回用系统，所以采用合流制排水系统。
合流制即生活污水与生活废水在建筑物合流后排至建筑物外。
鉴于该工程的特殊性，该建筑的排水系统排水管采用柔性抗震铸铁排水管，此种管材具有强度高，耐腐蚀，噪音小，抗震防火的特殊性。
《建筑给水排水设计规》GB 50015-2003中指出“下列情况下应设置专用通气管，建筑标注要求较多的多层住宅和公共建筑，10层及10层以上高层建筑的生活污水立管宜设置专用通气立管。
”因此在卫生间设置成双立管排水系统。
排水立管将污废水排出建筑物后由一根横干管收集，然后统一排入市政污水管网。
1.2.5 雨水排水系统设计方案的确定屋面雨水排水系统包括外排水系统和排水系统。
外排水优点：不占用室空间、不影响室的美观及生活环境、构造简单。
缺点：一定程度上影响建筑外观、易造成渗漏。
排水优点：建筑立面要求高的高层建筑中维修方便、安全；不影响室外美观；寒冷地区不会使水落管冰冻堵塞。
缺点：占用室空间、下雨天影响室生活环境。
该建筑是酒店，所以采用外排水。
雨水排水系统采用高密聚乙烯(HDPE) 管。
1.2.6 建筑热水给水系统设计方案的确定该建筑高度为73m，为了满足高层建筑对热水供应系统的技术要求，在设计上，热水供应系统也要进行竖向分区供水，而且分区应与给水系统一致。
供水方式也应一致，方便管理和管网的布置，且每区的换热设备或贮水设备，均由同一区的给水系统提供，这样基本上可以保证一个分区同一个用水点的冷热水的压力均衡。
由于该工程为酒店，对热水的要求比较高，采用全循环管网的热水供应。
全循环管网适应于要求能随时获得设计温度热水的建筑，该建筑就是如此。
因为该建筑属于全天开放的公共建筑，所以采用全天循环的运行方式，即全天任何时刻，管网中都维持有不低于循环流量的流量，使设计管段的水温在任何时刻都保持不低于设计温度。
按照热水循环动力方式本工程选择机械循环方式。
按照热水供应系统是否敞开，选择开式热水供应系统，开式热水供应系统就是在所有配属管网关闭后系统的水仍与大气相连通。
因水温不可能超过100 o C，水压也不会超过最大静水压力或水泵压力，所以不必另设安全阀。
从热水循环的管道长度不同方面，本设计采用同程式，在同程式热水系统中，由于其本身水利特性所决定，系统节点压力基本平衡，从而基本保证各供水点所需的设计水量和水温。
第2章建筑给水系统设计计算2.1 给水设计资料该建筑标准层每层22间客房，按照每一客房最多2人居住，可设两床位。
则高区总共11层，共242间客房，可住484人。
中区9层，共198间，可住396人。
2.2 给水用水量计算低区是对外对餐厅，按一日两次就餐计算，西餐厅面积约300m2，中餐厅面积是430m2。
西餐厅每座面积是1.5m2。
每座一次使用的水量是17L，每座每小时使用次数是0.75次，使用时间为6h。
中餐厅的每座面积是1.6m2。
其他参数与西餐厅一致。
即西餐厅约有300/1.5=200座，中餐厅约有430/1.6=268座。
再加上16间包间共284座。
用水定额为17×0.75×6=76.5L/座ˑ d 该酒店部就餐人数按70%床位计算，因床位数为880,一日按2餐计，用餐人数为880×70%×2=1232人办公室办公人数按照有效面积5~6m2/人。
一层有4.8×3.86=18.72m2的办公室四间，4.56×3.86=17.6m2。
按照一人5.5m2计算，则办公人数有4×18.72/5.5+17.6/5.5=15人，该层设有服务台，服务台按两人计算给水采用PE给水管最高日用水量与最高时用水量的计算结果，见表2.1，表2.2和表2.3。
表2.1 高区用水量计算表表2.2 中区用水量计算表表2.3 低区用水量计算表综上，建筑生活用水量统计如下：Q d=Q max1+Q max2+Q max3=37.03+138.6+169.4=345.03m3。
Q h=8.02+13.28+16.23=37.53m3/h (无汽车和绿化)2.3 水池和水表的计算2.3.1 水池容积的确定因市政管网不能满足本建筑整栋楼的生活用水量和用水压力的要求，所以要在室设置贮水池。
本工程资料不充分，所以采用建筑日用水量的百分数估算生活贮水量，通常可取日用水量的20%~50%，最大不得大于48h的用水量。
为保证用水水质，生活贮水池独立设置，由于低区由市政供水，故生活贮水池容积取中高区日用水量的25%，则生活贮水的有效容积为：V y=25%×（138.6+169.4）=77m3将水池设置在地下一层的设备间，水池为钢筋混凝土结构，壁贴瓷砖，几何尺寸为10.0m（长）×3.0m（宽）×4.0（高），有效容积为10×3×3.6=108m3；总容积为10×3×4=120m3。
2.3.2 水表的选择水表的选择包含确定水表的类型及口径，水表的类型应根据水表的特征和通过水表的水质、水量、水压、水温等情况选出。
水表的水头损失应符合表2.4的规定。
表2.4 水表水头损失允许值（kPa）本设计中，设置两根DN100mm的引入管将市政给水引入建筑，按每条引入管流速1.0m/s，估算每根引入管的流量为30m3/h，选用LXL-80水平螺翼式水表，工程直径为80mm，最大流量为80m3/h，工程流量40m3/h。
水流经过水表的水头损失为：H B= q g2/(q2max/10)=302/(802/10)=1.41<12.8kPa,符合要求。
每条引入管分别设置一组LXL-80水平螺翼式水表。
每根引入管在水表前均需装设倒流防止器，以防压力不足回流污染。
2.4 给水管网流量的计算生活给水设计秒流量应按公式2-1计算，即q g=0.2α√N g （2-1）式中α-根据建筑物用途确定的系数，该建筑为酒店，α取2.5配水点的卫生器具的额定流量、当量、管径，最低工作压力如表2.5所示。
表2.5 卫生器具的给谁额定流量、当量、连接管工程观景和最低工作压力2.4.1 高区给水系统计算高区最不利管路计算草图如图2.1所示。
