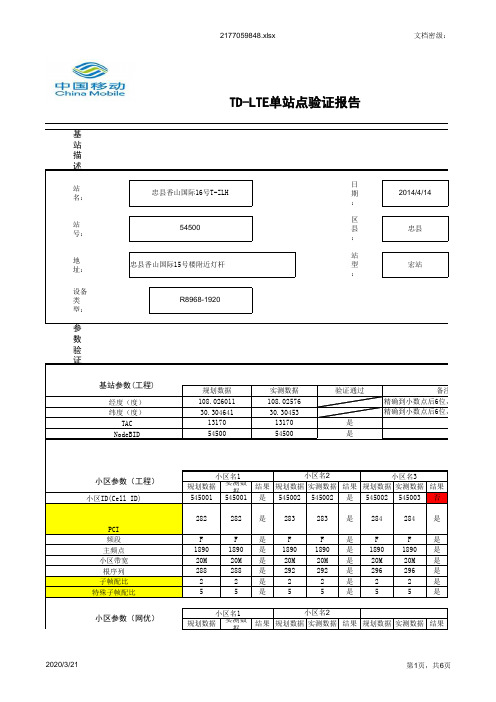

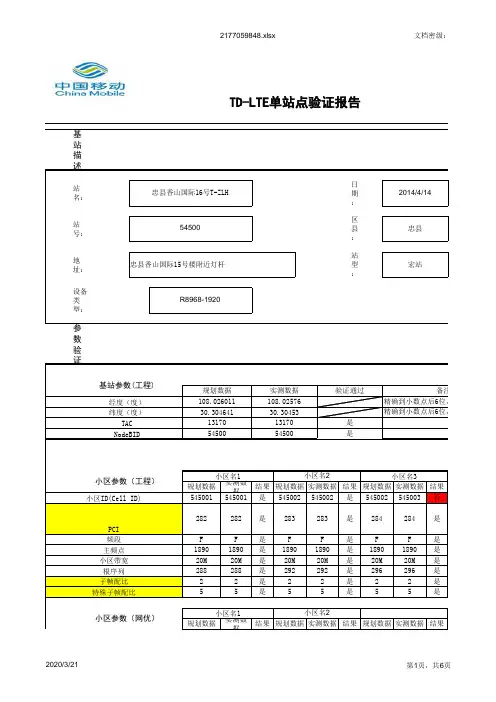

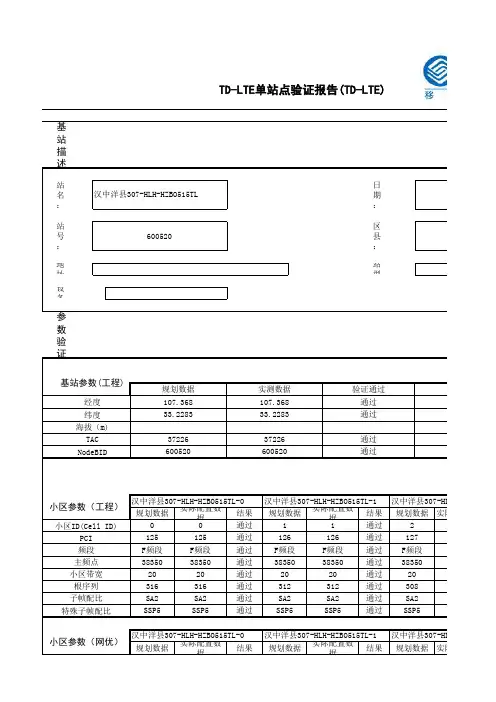

基站描述站名：日期：站号：区县：地址站型设备参数验证规划数据实际配置数据结果规划数据实际配置数据结果规划数据实际配汉中洋县307-HLH-HZBO515TL-0汉中洋县307-HLH-HZBO515TL-1汉中洋县307-HLH-SSP5通过SSP5S 20通过SA2S 特殊子帧配比SSP5SSP5通过SSP5子帧配比SA2SA2通过SA2SA2F频F频段根序列316316通过312小区带宽2020通过20312通过3083通过20通过2主频点3835038350通过38350频段F频段F频段通过F频段38350通过3835038通过F频段PCI125125通过126结果规划数据实际配小区ID(Cell ID)00通过11小区参数（工程）汉中洋县307-HLH-HZBO515TL-0汉中洋县307-HLH-HZBO515TL-1汉中洋县307-HLH-126通过1271通过规划数据实际配置数据结果规划数据实际配置数据NodeBID 600520600520通过TD-LTE单站点验证报告(TD-LTE)汉中洋县307-HLH-HZBO515TL 600520经度107.368107.368通过小区参数（网优）基站参数(工程)规划数据实测数据验证通过纬度33.228333.2283通过海拔（m)TAC37226372269备注实际配置数据结果-HLH-HZBO515TL-2SSP5通过SA2通过F频段通过308通过20通过2通过38350通过实际配置数据结果-HLH-HZBO515TL-2127通过备注2014/4/15备注。
1 总则1.1 概述无线网络只有通过实际网络质量的检查测试才能获得真正意义上的网络运行质量信息，才能了解用户对网络质量的真实感受。
通过DT测试和CQT测试在现场模拟用户行为，结合专业测试分析工具，是获取无线网络性能、发现无线网络问题的主要方法。
1.2 术语定义单站验证测试是验证在RF优化之前，新健站点各小区业务（覆盖、接入、吞吐量、切换等）是否正常。
DT（Driving Test）测试是使用测试设备沿指定的路线移动，进行不同类型的呼叫，记录测试数据，统计网络测试指标。
室内分布测试是针对室内站点位置的分布进行不同业务类型的化解，记录测试数据，统计网络测试指标；1.3 测试区域类型城区：包含市区和郊县（含县城和人口密集型乡镇）郊区：人口密度较低的行政村、远郊开发区、厂区及周边的卫星村镇高速公路：包含高速公路、国道、省道等重要公路1.4 测试人员及设备要求1.4.1 测试人员要求测试人员应熟悉LTE相关标准规范，熟悉DT/CQT测试设备及相关测试方法，具有相关测试经验并通过了中国移动组织的测评考试。
1.4.2 测试设备要求测试软件：华为 GENEX Probe 3.5测试终端：华为 LTE CPE B593/MIFIFTP服务器：推荐服务器（IP:211.140.13.6 用户名：ltetest 密码：zjtest456，端口：21）FTP下载软件：支持断点续传功能，支持多线程上传下载，推荐使用FileZilla客户端软件。
笔记本电脑：笔记本内存要求1G以上，硬盘120G以上，CPU 1.5Ghz以上，操作系统为WINDOWS XP SP2GPS:BU-353 usb接口1.5 测试范围1.5.1 测试区域要求,测试区域包含存在中国移动LTE网络站点覆盖的区域。
1.5.2 测试线路要求均匀覆盖测试区域内主要街道，并且尽量不重复；1.5.3 测试速度要求城区：在市区保持正常行驶速度30~40公里/小时；郊区：在市区保持正常行驶速度60~80公里/小时；高速公路：尽量保持在80公里/小时以上。
中国移动通信企业标准T D -L T E 无线子系统射频测试规范T D -L T E R A N S u b -s y s t e m T e s t S p e c i f i c a t i o n f o r R F d i v i s i o n 版本号：1.1.0 中国移动通信集团公司 发布╳╳╳╳-╳╳-╳╳发布 ╳╳╳╳-╳╳-╳╳实施QB-╳╳-╳╳╳-╳╳╳╳<测试规范定义>测试规范是对网络设备/网络接口协议/设备性能进行的测试的依据，力图对该设备的功能，接口，协议，性能等各方面进行全面的测试。
该类技术文件应具有如下特点：1、全面性该类规范应该在其规定的测试范围内的进行全面的测试，以便反映该设备的是否真正正确的实现了功能/协议，以便完成对该设备的评价。
2、正确性测试规范作为鉴定设备的正确性的依据。
其表述的内容必须首先是正确的。
判断正确与否的测试结果必须是可以正确得到的，也是设备本身能够完成和必须完成的。
3、容错性测试规范必须对发生错误情况下设备的反馈进行详细的测试。
测试项目必须全面包括各种异常情况。
4、权威性该类规范是集团公司在测试和检验方面的重要文件，应该观点明确，测试项目全面，论述过程不应体现在正文中，可以根据情况在附件或编制说明中体现；在用辞上注意规范的强制性，不应使用建议性的语气。
所有检验结果都必须是确定的。
5、强可操作性该类规范是实际指导测试的文件，因此要具有强可操作性。
该规范直接为技术人员所利用，相关人员应该可以按照规范的规定直接进行实际测试。
<使用范围>中国移动通信集团内部，外部，用于指导集团公司和省公司进行网络实施、新业务开展时的设备测试和验收。
<与其他规范之间关系>在业务规范，总体技术要求，设备规范、接口规范基础上完成，是进行组建一个网络或者业务系统的设备的验收性指导性规范。
<主要内容>主要包括测试环境，测试配置，测试工具及测试方法的描述，设备的常规测试、功能测试、接口测试、协议测试、质量指标测试（性能测试）、计费结算功能测试、业务测试、网络管理、人机界面测试、可靠性测试、网络安全测试等等，目的是对在规定的范围内，对设备进行详尽的测试。
中国移动通信企业标准QC-A-001.1-2012中国移动T D-L T E无线网络主设备规范—基本功能分册C M C C T D-L T E R A N F u n c t i o n a l i t y S p e c i f i c a t i o n版本号：2.0.02013-1-6发布2013-1-6实施中国移动通信集团公司发布目录前言 (II)4.1. TD-LTE无线功能要求 (5)4.1.1系统带宽 (5)4.1.2子帧配置 (6)4.1.3公共信道配置 (7)4.1.4随机接入 (8)4.1.5上行功控 (9)4.1.6调度及链路自适应功能 (10)4.1.7下行覆盖增强功能 (12)4.1.8空口安全性管理 (13)4.1.9无线资源控制（RRC） (13)4.1.10终端省电 (14)4.1.11业务质量保证（QoS） (15)4.1.12测量及移动性管理 (16)4.1.13接纳与拥塞控制 (17)4.1.14小区间干扰抑制 (18)4.1.15小区合并 (19)4.1.16负载均衡 (19)4.1.17多天线功能 (21)4.1.18无线设备网管要求 (23)4.1.19无线设备故障告警管理要求 (24)4.1.20 S1/X2接口 (28)4.1.21 VoLTE (29)4.2. TD-LTE-Advanced无线功能要求 (30)4.2.1载波聚合 (30)4.2.2多天线增强 (31)4.2.3 eMBMS (33)4.2.4 eICIC (33)4.2.5 MDT (34)4.2.6 Relay (34)4.2.7 CoMP (34)表5-1 编制历史列表 (35)前言本标准对中国移动TD-LTE无线网络主设备的无线功能模块提出要求，是中国移动TD-LTE无线网络主设备所涉及到的无线功能模块需要遵从的技术文件。
本标准包括的主要内容：TD-LTE无线网络主设备无线功能要求、S1、X2接口要求等。
Nokia Siemens Networks Managed ServicesLTE单站验证指导书目录1.概述 (5)2.单站验证工作流程 (6)3.单站验证前准备工作 (8)3.1从eNodeB工程师获得配置数据 (8)3.2测试工程师准备工作 (8)4.测试工具 (9)5.测试内容与方法 (10)5.1基础信息和配置数据验证 (10)5.2定点功能性测试 (11)5.2.1测试目的 (11)5.2.2测试LOG命名规范 (11)5.2.3测试方法 (11)5.3DT测试 (11)5.3.1测试目的 (11)5.3.2测试LOG命名规范 (12)5.3.3测试方法 (12)6.评判标准 (13)7.常见问题 (14)7.1天馈接反或光纤接反 (14)7.2智能天线端口和8通道RRU对应关系 (16)7.3天线安装问题 (16)7.3.1案例一：天线方位角与规划不一致 (16)7.3.2案例二：天线打向遮挡物 (17)7.3.3邻区漏配（待截图） ......................................................... 错误!未定义书签。
7.3.4PING时延过大 (18)7.3.5TCP窗口问题导致速率过低（待截图） (18)表目录表 1 单站验证问题记录表 (7)表 2 单站验证测试工具列表 (9)表 3 基础信息和配置数据采集表 (10)表 4 单站验证评判标准 (13)图目录图 1 单站验证流程图 (6)图 2 天馈接反实例 (14)图 3 馈线接反示例图 (15)图 4 光纤接反示例图 (15)图 5 路侧图显示信号覆盖与天线不符 (16)图 6 问题站点天线照片 (17)图 7 错误小区天线示例图 (17)1. 概述单站验证是网络优化的基础性工作，其目的是保证站点各个小区的基本功能（接入、PING、FTP上传下载业务等）和信号覆盖正常，保证安装、参数配置等与规划方案一致，将有可能影响到后期优化的问题在前期解决，另外还可以熟悉优化区域内的站点位置、无线环境等信息，获取实际基础资料，为更高层次的优化打下良好基础。
湖北移动室分站点测试要求（主设备厂商部分）1. 总体要求1.TD-LTE数据业务性能测试要求遍历性测试，测试分布系统规划设计覆盖全部区域和所有楼层、所有电梯。
2.要求不锁频测试、测试占用室分信号。
（若未占用室分信号单独报告说明，进行整改）。
3.每层测试要求在设计图上进行打点，并输出打点图。
4.每一室分站点最终输出“测试记录表”，包括“测试记录单”、“性能测试表格”、“测试图片附件”。
5.“测试图片附件”包括站点全貌和测试打点图打包文件（覆盖打点图、吞吐率打点图、SINR打点图、信号外泄打点图)。
6.测试打点图和单张照片大小不超过1M。
2. 测试前准备测试前必须确保如下基础条件已具备或达标：1、具备会审通过的设计图纸和竣工资料，包括电子档和纸质文档；2、核查后台配置RRU数量与竣工资料一致，安装位置与设计一致；3、站点三天无告警；4、基本参数配置与规划设计一致：EnodeBID、TAC、频点、PCI、子帧配比、特殊子帧配比；5、系统内邻区、系统间邻区核查，确保配置无误。
3. 设计核查1、覆盖范围核查：a)核查有价值的且周边宏站无法有效覆盖的用户是否都纳入室分站点覆盖范围。
例如，本区域有四栋居民小区，均无法通过宏站覆盖，但仅对其中两栋作了覆盖。
注：本条目不作为验收通过与否的判决标准，为规划设计后评估提供参考。
b)核查分布系统天线是否都入室布放（除住宅小区外）；核查党政军重要领导、本公司高层领导等VVIP客户的住宅是否有针对性的做了加强覆盖，确保无死角覆盖2、按照竣工资料，核查信源设备安装与竣工资料一致。
a)核查BBU和RRU设备安装位置是否和竣工资料一致，满足维护需求b)核查室分是否为双路站点，施工是否和竣工资料一致4. 性能测试4.1楼宇测试地点选取原则1）酒店：DT：包括楼宇的地下楼层(地下室、车库)、进出口、大堂、会议厅、餐厅、酒水吧、娱乐场所、走廊、电梯及电梯口、院子、所有楼层（含楼梯）。
对于走廊、楼梯，应注意对拐角等区域的通话质量进行测试。
1 总则1.1 概述无线网络只有通过实际网络质量的检查测试才能获得真正意义上的网络运行质量信息，才能了解用户对网络质量的真实感受。
通过DT测试和CQT测试在现场模拟用户行为，结合专业测试分析工具，是获取无线网络性能、发现无线网络问题的主要方法。
1.2 术语定义单站验证测试是验证在RF优化之前，新健站点各小区业务（覆盖、接入、吞吐量、切换等）是否正常。
DT（Driving Test）测试是使用测试设备沿指定的路线移动，进行不同类型的呼叫，记录测试数据，统计网络测试指标。
室内分布测试是针对室内站点位置的分布进行不同业务类型的化解，记录测试数据，统计网络测试指标；1.3 测试区域类型城区：包含市区和郊县（含县城和人口密集型乡镇）郊区：人口密度较低的行政村、远郊开发区、厂区及周边的卫星村镇高速公路：包含高速公路、国道、省道等重要公路1.4 测试人员及设备要求1.4.1 测试人员要求测试人员应熟悉LTE相关标准规范，熟悉DT/CQT测试设备及相关测试方法，具有相关测试经验并通过了中国移动组织的测评考试。
1.4.2 测试设备要求测试软件：华为 GENEX Probe 3.5测试终端：华为 LTE CPE B593/MIFIFTP服务器：推荐服务器（IP:211.140.13.6 用户名：ltetest 密码：zjtest456，端口：21）FTP下载软件：支持断点续传功能，支持多线程上传下载，推荐使用FileZilla客户端软件。
笔记本电脑：笔记本内存要求1G以上，硬盘120G以上，CPU 1.5Ghz以上，操作系统为WINDOWS XP SP2GPS:BU-353 usb接口1.5 测试范围1.5.1 测试区域要求,测试区域包含存在中国移动LTE网络站点覆盖的区域。
1.5.2 测试线路要求均匀覆盖测试区域内主要街道，并且尽量不重复；1.5.3 测试速度要求城区：在市区保持正常行驶速度30~40公里/小时；郊区：在市区保持正常行驶速度60~80公里/小时；高速公路：尽量保持在80公里/小时以上。
1.6 测试方法与对应的指标1.6.1 单验测试方法及对应的指标1.6.2 DT测试方法及对应的指标1.6.3 室分测试方法及对应的指标2 指标定义●数据业务PDCP层吞吐量=小区PDCP层上行流量（所有QCI)+ 小区PDCP层下行流量（所有QCI)；反映系统PDCP层业务量情况。
●RRC建立成功率= [RRC连接建立完成次数]/[RRC连接请求次数（不包括重发）]； RRC连接建立成功意味着UE与网络建立了信令连接，是进行其他业务的基础。
●E-RAB建立成功率= [E-RAB建立成功总次数]/[E-RAB建立尝试总次数]；E-RAB建立成功指eNB成功为UE分配了用户平面的连接。
●数据业务掉线率= [E-RAB异常释放总次数]/([E-RAB异常释放总次数]+[E-RAB正常释放总次数]) ；反映系统的业务保持能力，是用户直接感受的重要性能指标之一。
●ENODE间同频切换成功率= [eNodeB间同频切换出成功次数]/[eNodeB间同频切换出尝试次数]；反映了eNB间小区切换的成功情况。
●ENODE内同频切换成功率= [eNodeB内同频切换出成功次数]/[eNodeB内同频切换出尝试次数]；反映了eNB内小区间切换的成功情况。
●小区内的平均用户数：在小区范围内，定期采样所有UE（已连接，包括同步和失步），得到此时的用户数，采样周期为1秒，在统计周期末，取这些采样值的平均值作为该指标。
●小区内的最大用户数：在小区范围内，定期采样所有UE（已连接，包括同步和失步），得到此时的用户数，采样周期为1秒，在统计周期末，取这些采样值中的最大值作为该指标。
●上行PRB资源使用的平均个数：以1s为采样周期，采样当前上行PRB使用个数，在统计周期结束时根据采样值计算上行PRB的平均值。
根据高层的配置，对UE的ACK、SRI、CQI会预留一定PUCCH资源; 对PRACH也预留一定资源.预留资源统计在上行PRB使用个数内。
●下行PRB资源使用的平均个数：以1s为采样周期，采样当前下行PRB使用个数，在统计周期结束时根据采样值计算下行PRB的平均值。
●RRC建立成功率劣化小区：采样时间:7～23 ；采样条件：[RRC建立成功率]<90%and [RRC连接建立失败次数]>10●E-RAB建立成功率劣化小区：采样时间:7～23 ，采样条件：[E-RAB建立成功率]<90% andE-RAB建立尝试总次数>50●数据业务掉线率劣化小区：采样时间:9～21，采样条件：E-RAB释放总次数(正常+异常)>30andE-RAB异常释放总次数>10and[无线掉线率]>2.5%●切换成功率劣化小区：切换成功率=（eNodeB间同频切换出成功次数+eNodeB内同频切换出成功次数）/（eNodeB内同频切换出尝试次数+eNodeB间同频切换出尝试次数），采样时间:7～23 ，采样条件：(ENODE内切换成功率<90% or ENODE间切换成功率<90% or ENODEB间异频切换成功率<90%) and 切换失败总次数>10●利用率偏高小区：小区PRB平均利用率:（上行Physical Resourse Block被使用的平均个数+下行Physical Resourse Block被使用的平均个数）/100，采样时间：7～23，采样条件：(小区上行PRB平均利用率>50% or 小区下行PRB平均利用率>50%) and 小区数据业务PDCP层吞吐量>100Mb；●数据丢包率劣化小区：数据丢包率：（上行丢弃的总包数+下行丢弃的总包数）/（上行期望收到的总包数数 +下行空口发送的总包数），采样时间:7～23 ，采样条件：[数据丢包率]>3% and [小区PDCP层所接收到的数据的总吞吐量]>100Mb●拥塞劣化小区：采样时间:7～23 ，采样条件：[小区上行拥塞次数(次)]>0 or [小区下行拥塞次数(次)]>0●小区接入切换比高小区：小区接入切换比：（eNodeB间切换出尝试次数 (次)+eNodeB内切换出尝试次数 (次)）/RRC连接建立完成次数（次数），采样时间:8～21，采样条件：小区接入切换比 >3 and RRC建立完成次数>503 测试方法3.1 单站验证测试单站验证是网络优化的基础性工作，其目的是保证站点各个小区的基本功能（接入、切换、FTP上传下载业务等）和信号覆盖正常，保证安装、参数配置等与规划方案一致，将有可能影响到后期优化的问题在前期解决，另外还可以熟悉优化区域内的站点位置、无线环境等信息，获取实际基础资料，为更高层次的优化打下良好基础。
单站验证主要完成下列任务：●检查天线方向角、下倾角、挂高、安装位置，使用路测方式检查是否有天馈连接问题；●基站经纬度确认；●建站覆盖目标验证（是否达到规划前预期效果）；●空闲模式下参数配置检查（PCI等），基站信号覆盖检查（RSRP和SINR）；●基站基本功能检查（切换、FTP上传下载）单站验证的流程应严格按照本指导书的要求进行，在每个基站验证结束后，按照规定输出相应结果和报告。
3.1.1 单站验证流程单站优化包括测试前准备、验证测试、问题分析处理、单站验证报告输出四部分。
如果测试过程或结果显示有明显问题，需要把这些问题记录在《单站验证问题记录表》中，并给出问题分析，硬件安装问题并交由工程安装团队解决，功能性问题由eNodeB工程师配合解决，等问题解决后再次进行验证测试，直到测试过程以及结果分析没有发现明显问题，才能依据测试结果输出《单站验证报告》。
工作流程大致如下：1) 确定需要测试优化的站点；2) 获取基站规划与eNB配置数据；3) 确认配置是否与规划一致（如PCI、功率、PRACH、TA、帧配比等），若不一致则修改eNB配置数据，一致则进入下一步；4) 绘制测试路线；5) 确认测试设备已准备好；6) 测试前需确认eNB是否存在告警，若存在则需先排障，不存在则进入下一步；7) 检查天馈看是否安装正确；8) 在待测试的小区预期覆盖范围内看是否能够找到RSRP大于-90dBm，空闲态SINR>25dB的点，若能找到，则说明覆盖正常；9) 检查接收到的信号频点、PCI等基础信息是否正确10) 开启一个LOG用于记录定点性能测试；11) 在信号较好的点（一般用第8步找寻到的点即可）FTP下载业务，完成后停掉LOG；12) 重复第8~10步用于将一个基站3个扇区；13) 开启一个LOG用于记录DT数据；14) 观察切换是否正常以及是否存在扇区接反现象，完成后停掉LOG；15) 7~14步若无问题则可以结束测试书写相关报告，若存在问题则分析定位问题后通报PM并追踪问题核查，待问题核查解决后，重新进行7~14步测试。
3.1.2 单站验证前准备工作1）从eNodeB工程师获得数据（1）基站状态，包括站点是否存在硬件告警、传输告警、驻波告警、闭锁等情况，license是否完整，小区是否激活。
注意，必须保证基站所有状态正常才开始测试工作，避免不必要的重复工作。
（2）eNodeB配置数据，包括基站各种配置数据如eNodeB ID、Cell ID、频点、PCI等。
2）测试工程师准备工作（1）整理工参表：可从设计院或客户获得基站设计信息，如基站名、基站地址、经纬度、天线高度、方向角、下倾角（包括机械及电子下倾角）、天线类型、天线挂高、规划的小区数据（如eNodeB ID、Cell ID、PCI、邻区）等；（2）向客户或工程安装人员了解站点情况（联系人、上站条件如钥匙等、基站地址、环境）、天线安装情况；（3）选择合适的测试路线：尽量经过待测基站的覆盖区域，跑全基站周围所有主要街道。
（4）测试设备的检查：测试前必须对所有测试设备进行检查，避免因为设备问题导致测试过程中出现故障和测试结果不准确，影响测试进度。
检查的设备包括：车辆、电源、测试终端是否齐备、测试电脑、路测软件、 USB连接数据线是否正常、GPS、USB Hub、SIM卡费用和权限、电源插座。
3.1.3 测试步骤在待测小区附近选择信号良好的点进行测试，RSRP至少要大于-90dBm，SINR 至少大于20dB。
下载方式采用路侧软件+FTP软件+迅雷进行下载测试，选择较大文件多线程，要求测试时长至少60S，测试要求定点测试每个小区的速率达到45Mbps，否则记为不达标。
测试终端采用CPE。
DT测试时，车速一般保持在30~40公里/小时。
测试范围如下：需跑到第一层邻近站点，如果无邻近站点，需要跑到RSRP < -95 dBm才能折返，折返时做扇形覆盖测试，路线尽量经过待测基站的覆盖区域，尽可能跑全待测基站周围所有主要街道。
