《高频电子线路》模拟考试试卷1及参考答案

高频电子线路试卷答案（A）一、填空题1、变差2、谐振回路的元件可以直接接地，方便安装3、电容、电容4、小信号选频、高频功率5、回路工作频率、品质因数6、高频、丙类7、自反馈8、调制信号、载波、已调波9、发送设备、信道、接收设备10、放大器、选频网络、反馈网络11、欠压、临界、过压、临界12、增大、变窄、变好13、输出功率最大、效率较高、集电极电流为尖顶余弦脉冲波二、选择题C C AD C C B D C D三、问答题1. 答：原因有二：1）信号不调制进行发射天线太长，无法架设。

2）信号不调制进行传播会相互干扰，无法接收2. 答：谐振功放效率高是因为它的工作频率很高,高频谐振功放实质是将直流功率转变为高频功率,为了输出功率足够大,常选在丙类状态下工作,而丙类状态的转换率大于甲,乙类,所以其效率高。

输出不失真是因为它采用选频网络作为负载，使用谐振负载进行选频输出，故输出仍为正弦波，波形不会失真。

3. 答：引起高频小信号放大器工作不稳定的原因是由于晶体管集电级和基极之间的电容的 反馈使得输出电压反作用到输入端,从而不稳定,可尽量使集电级和基极之间的电容小，增加稳定性，还可以采用石英晶体谐振回路提高Q 值，增强选频能力 。

四、计算题1 .[解].0465kHz f ≈=0.70114k Ω////100k Ω//114.k Ω//200k Ω=42k Ω42k Ω371.14k Ω/465kHz/37=12.6kHzp e s p Le e e R Q R R R R R Q BWf Q ρρ===========2 . [解] 00.25246W D C CC P I V ==⨯=1651W 583.3%62250.463A 0.924C D o o C D o c m cm P P P P P P I U η=-=-====⨯===⨯ 11()220.833 1.850.9CC Ccm V g U θη==⨯⨯=。

高频电子线路试题及答案一、单项选择题（每题2分，共20分）1. 在高频电子线路中，LC振荡器的振荡频率由以下哪一项决定？A. 电感和电容的值B. 电阻的值C. 电源电压D. 负载阻抗答案：A2. 以下哪个不是高频电子线路中常用的放大器？A. 晶体管放大器B. 场效应管放大器C. 运算放大器D. 真空管放大器答案：C3. 高频电子线路中，谐振频率的计算公式为：A. f = 1/(2π√LC)B. f = 1/(2πLC)C. f = 2π/LCD. f = 2π√LC答案：A4. 在高频电子线路中，以下哪个参数不是影响电路Q值的因素？A. 电阻B. 电感C. 电容D. 频率答案：D5. 高频电子线路中，为了抑制噪声，通常采用以下哪种方法？A. 增加电源电压B. 减小电源电流C. 增加电路增益D. 使用滤波器答案：D二、填空题（每题2分，共20分）1. 高频电子线路中，谐振频率的计算公式为 f = __________。

答案：1/(2π√LC)2. 电路的Q值越高，意味着电路的_________越小。

答案：带宽3. 在高频电子线路中，阻抗匹配的目的是_________。

答案：提高信号传输效率4. 晶体管在高频电子线路中通常工作在_________。

答案：截止区或饱和区5. 高频电子线路中，为了减少信号的反射，通常使用_________。

答案：阻抗匹配技术三、简答题（每题10分，共30分）1. 简述高频电子线路中，晶体管和场效应管的区别。

答案：晶体管通常指的是双极型晶体管（BJT），它由两个PN结组成，而场效应管（FET）是由一个PN结构成的。

晶体管的工作原理是通过控制基极电流来控制集电极和发射极之间的电流，而场效应管则是通过改变栅极电压来控制漏极和源极之间的电流。

晶体管的输入阻抗较低，输出阻抗较高，而场效应管则相反，输入阻抗高，输出阻抗低。

2. 说明在高频电子线路中，为什么需要阻抗匹配。

答案：在高频电子线路中，阻抗匹配是为了减少信号在传输过程中的反射和损耗，从而提高信号的传输效率和功率传输。

《高频电子线路》题集一、选择题（每题10分，共100分）1.高频电子线路中，信号的频率范围通常为：A. 30 Hz - 300 HzB. 300 Hz - 3 kHzC. 3 kHz - 300 kHzD. 300 kHz - 300 MHz2.下列哪项不是高频电路的特点？A. 分布参数影响显著B. 信号传输速度快C. 电磁干扰问题严重D. 频率稳定性要求不高3.高频小信号放大器主要用来放大：A. 高频大功率信号B. 高频小信号C. 低频大功率信号D. 低频小信号4.在高频电子线路中，常用于实现阻抗匹配的元件是：A. 电感B. 电容C. 变压器D. 电阻5.下列哪种效应是高频电路中常见的非线性效应？A. 趋肤效应B. 邻近效应C. 饱和效应D. 辐射效应6.高频功率放大器主要工作在哪个区域？A. 甲类放大区B. 乙类放大区C. 丙类放大区D. 丁类放大区7.在调谐放大器中，为了提高选择性，通常采用的方法是：A. 增加放大级数B. 减小放大级数C. 引入正反馈D. 引入负反馈8.下列哪种电路常用于实现高频信号的频率变换？A. 振荡器B. 混频器C. 鉴频器D. 调制器9.在高频电子线路中，为了减小信号的传输损耗，常采用：A. 同轴电缆B. 双绞线C. 平行线D. 光纤10.下列哪种调制方式属于角度调制？A. 调幅B. 调频C. 调相D. 脉冲调制二、填空题（每题10分，共50分）1.高频电子线路中，信号的波长与频率成______关系。

2.在高频电路中，当信号的频率增加时，传输线的损耗会______。

3.高频功率放大器通常工作在______放大区，以获得较高的效率。

4.调频信号的解调通常采用______电路实现。

5.在高频电子线路中，为了减小电磁干扰，常采用______技术。

三、判断题（每题10分，共20分）1.高频电子线路中，信号的传输速度比低频电路慢。

（）2.在高频电路中，分布参数的影响可以忽略不计。

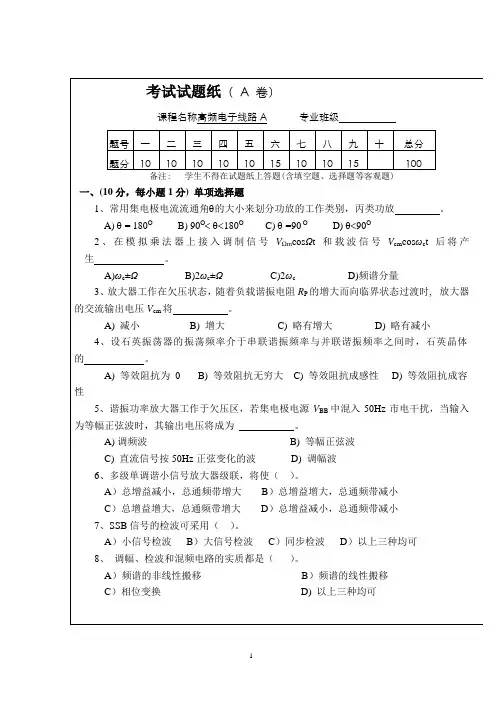

分）画图题画出斜率鉴频器的电路原理图。

画出直接脉冲计数式鉴频的电路原理框图。

分别画出单一频率的调制信号进行幅度调制，当调幅指数大于时的调幅波形图，同时画出调制信号和载波信号波形。

试题标准答案及评分标准用纸课程名称 高频电子线路A （ A 卷）一、(10分，每小题1分)单项选择题1、D2、A3、A4、C5、D6、B7、D8、B9、A 10、B二、(10分，每小题1分)判断题1、错2、对3、对4、错5、错6、错7、对8、错9、对 10、对三、(10分，每小题1分) 填空题1、 过压；2、品质因数（Q 值）3、相位的变化量（相位偏移、相偏）4、负载特性5、信噪比6、535kHz7、0.18、压控振荡器（VCO ）9、三节 10、通频带 四、（10分，每小题5分）简答题1、答：晶体管存在反向传输导纳ｙre ≠0, 使输出电压可以反馈到输入端, 引起输入电流的变化, 从而可能引起放大器工作不稳定。

如果这个反馈足够大, 且在相位上满足正反馈条件, 则会出现自激振荡。

（2分） 为了提高放大器的稳定性, 通常从两个方面着手。

一是从晶体管本身想办法, 减小其反向传输导纳ｙre 值。

（1分）二是从电路上设法消除晶体管的反向作用, 使它单向化。

具体方法有中和法与失配法。

（2分）2、答：当检波器参数选择不当时会产生惰性失真或底部切割失真。

（2分）惰性失真是由于在一个高频周期内低通滤波器的放电速度小于输入AM信号包络的下降速度而造成二极管负偏电压大于输入信号电压，致使二极管在其后的若干高频周期内不导通，从而引起的失真。

不产生惰性失真的条件是RC≤mm Ω-21，式中：m 为AM 信号调制度，Ω为AM 信号中调制信号的角频率。

（2分）加上耦合电容C g和负载R g，检波器的直流负载为R，交流负载为R//R g，由于交直流负载不相等，因而可能产生底部切割失真。

不产生底部失真的条件是m≤ggRRR+。

（1分）五、(10分)答案:西勒(Seiler)振荡器或并联型电容三点式反馈振荡器 (2分)回路总电容为43432141111CCCCCCCC=+=+++=（因为C1、C2<< C4, C1、C2>>C3）（3分）振荡频率为:LC1=ω或LCfπ21= (1分)41LC=或421LCπ(1分)特点：主要是通过C4改变频率；波段内输出幅度较平稳；C4改变，频率变化较明显，振荡器的频率覆盖系数大。

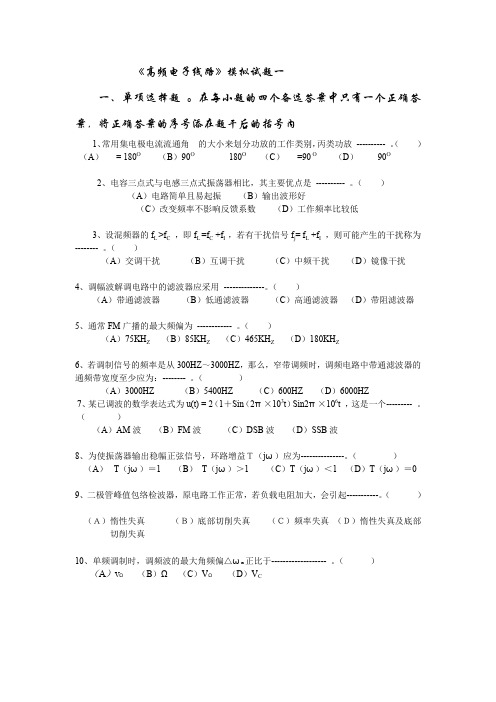

《高频电子线路》模拟试题一一、单项选择题。

在每小题的四个备选答案中只有一个正确答案，将正确答案的序号添在题干后的括号内1、常用集电极电流流通角的大小来划分功放的工作类别，丙类功放---------- 。

（）（A）= 180O （B）90O180O （C）=90 O （D）90O2、电容三点式与电感三点式振荡器相比，其主要优点是---------- 。

（）（A）电路简单且易起振（B）输出波形好（C）改变频率不影响反馈系数（D）工作频率比较低3、设混频器的f L >f C，即f L =f C +f I ，若有干扰信号f j= f L +f I，则可能产生的干扰称为-------- 。

（）（A）交调干扰（B）互调干扰（C）中频干扰（D）镜像干扰4、调幅波解调电路中的滤波器应采用--------------。

（）（A）带通滤波器（B）低通滤波器（C）高通滤波器（D）带阻滤波器5、通常FM广播的最大频偏为------------ 。

（）（A）75KH Z （B）85KH Z （C）465KH Z （D）180KH Z6、若调制信号的频率是从300HZ～3000HZ，那么，窄带调频时，调频电路中带通滤波器的通频带宽度至少应为：-------- 。

（）（A）3000HZ （B）5400HZ （C）600HZ （D）6000HZ7、某已调波的数学表达式为u(t) = 2（1＋Sin（2π×103t）Sin2π×106t ，这是一个--------- 。

（）（A）AM波（B）FM波（C）DSB波（D）SSB波8、为使振荡器输出稳幅正弦信号，环路增益Ｔ（jω）应为---------------。

（）（A）T（jω）＝1 （B）T（jω）＞1 （C）T（jω）＜1 （D）T（jω）＝09、二极管峰值包络检波器，原电路工作正常，若负载电阻加大，会引起-----------。

（）（Ａ）惰性失真（Ｂ）底部切削失真（Ｃ）频率失真（Ｄ）惰性失真及底部切削失真10、单频调制时，调频波的最大角频偏△ωm正比于------------------- 。

一、单项选择题（每空1分，共计11分）1、 高频功率放大器一般工作在丙类工作状态，它的效率 （ D ）。

（A ）约为50% （B ）约为78% （C ）大于50%，小于78% （D ）大于78%2、在低电平调幅、小信号检波和混频中，非线性器件的较好特性是（ C ）。

（A ）i=b0+b1u+b2u 2+b3u 3 （B ）i =b0+b1u +b3u 3 （C ）i =b2u 2 （D ）i =b3u 33、高频谐振功率放大器原工作于临界状态，如果其它条件不变，EC 增大时，放大器的工作状态为 （ B ）。

（A ） 临界状态 （B ）欠压状态 （C ）过压状态 （D ）甲类状态 4、负峰切割失真主要是由于 （ C ）造成的。

（A ）信号调制度太小 （B ）检波器RC 时间常数太大 （C ）检波器交、直流负载不同 （D ）检波二极管选择不当5、在混频器的干扰中，组合副波道干扰是由于（ D ）造成的。

（A ）有用信号与本振信号的组合 （B ）有用信号与干扰信号同时作用 （C ）两个或多个干扰信号同时作用 （D ）外来干扰信号与本振信号的组合6、用乘积型同步检波器解调DSB 、SSB 信号时，要求参考信号与调制端的载频信号（ C ）。

（A ） 同频 （B ）同相 （C ）同频同相 （D ）没有要求7、某变频器输入载波频率为720kHz 的AM 调幅波，采用下混频，要求输出信号的载波频率为720kHz ，则变频器的本振频率应为（ A ）（A ）1440 kHz （B ）1185 kHz （C ）930 kHz （D ）255 kHz8、为了提高高频小信号谐振放大器的稳定性，通常采用的方法有（ABCD ）。

（A ）中和法 （B ）失配法 （C ）负反馈方法（D ）选择Cb’c 小的晶体三极管 （E ）选择特征频率fT 高的三极管 9、鉴频器所需的鉴频特性线性范围取决于 （ B ）。

（A ）调制信号频率 （B ）最大频偏Δf m （C ）调频波的有效带宽 （D ）调频波的振幅变化10、我国调幅收音机的中频为 （ A ）。

《高频电子线路》试题汇编第一、二章一、选择题（每小题2分）：（将正确答案的字母填在括号内）1-1．下列选项中，全为非线性电路的是（ C ）。

A ．小信号选频放大器、倍频器、调频电路。

B ．谐振功率放大器、混频器、RC 积分电路。

C ．调幅电路、检波电路、谐振功率放大器。

D ．正弦波振荡器、鉴频器、小信号选频放大器。

1-2．在下列电路中，属于线性电路的有（ C ），属于非线性电路的有（ A 、B 、D 、E ）。

A ．整流器B ．检波器C ．音频放大器D ．调幅电路E ． 谐振功率放大器1-3．在下列电路中：属于线性的电路有（ B 、E ），属于非线性电路的有（ A 、C 、D ）。

A ．混频器B ．RC 微、积分电路 C ．倍频器D ．调频电路E ．小信号选频放大器。

1-4．在下列电路中，属于线性的电路有（ B 、C 、E ），属于非线性电路的有（ A 、D 、F ）。

A ．正弦波振荡器B ．LC 调谐回路 C ．RC 积分电路D ．混频器E ．小信号选频放大器F ．倍频器1-5．如下电路中属于线性电路的有（ B 、D ），属于非线性电路的有（ A 、C ）。

A ．鉴频器B ．LC 调谐电路 C ．检波器D ．低频放大器1-6．无线电传播速度固定不变，频率越高，波长（ B ），波长越长，频率（ D ）。

A ．越长B ．越短C ．越高D ．越低2-1．在小信号选频放大器的LC 回路两端并上一个电阻R 可以（ C ）。

A ．提高回路的Q 值B ．提高谐振频率C ．加宽通频带D ．减小通频带2-2．高频小信号谐振放大器不稳定的主要原因是（ C ）A ．增益高B ．通频带太宽C ．晶体管内部存在c b C '，且增益太高D ．谐振曲线太尖锐 E ．晶体管集电结电容的存在。

2-3．高频小信号调谐放大器的工作状态是（ A ）A．甲类B．乙类C．甲乙类D．丙类E．丁类2-4．RLC串联回路谐振时，（ A ）最小，（ D ）最大。

《高频电子线路》模拟考试试卷1及参考答案一、填空题（每空1分，共30分）1、接收机分为直接放大式、和超外差式两种。

2、扩展放大器通频带的方法有组合电路法、负反馈法和集成电路法三种。

3、在集成中频放大器中，常用的集中滤波器主要有：LC带通滤波器、陶瓷、石英晶体、声表面波滤波器等四种。

4、丙类谐振功放有欠压、临界和过压三种工作状态，其性能可用负载特性、调制特性和放大特性来描述。

5、普通调幅波的数学表达式U AM t=Ucm（1+Ma cosΩt）cosωct，为了实现不失真调幅，Ma一般≤1。

6、实现AGC的方法主要有改变发射级电流I E和改变放大器的负载两种。

7、根据频谱变换的不同特点，频率变换电路分为频谱搬移电路和频谱的非线性变换电路。

8、要产生较高频率信号应采用、LC振荡器，要产生较低频率信号应采用RC振荡器，要产生频率稳定度高的信号应采用石英晶体振荡器。

9、三点式振荡器有电容和电感三点式电路。

10、丙类功放最佳工作状态是临界状态，最不安全工作状态是强欠压状态。

11、反馈式正弦波振荡器由放大部分、选频网络、反馈网络三部分组成。

12、调频电路有直接、间接调频两种方式。

13、调幅测试中，根据示波器所显示的调幅波波形可以计算出相应的调幅度Ma。

已知某普通调幅波波形及其参数如图1-1所示，试求Ma =0.25%。

二、选择题（每小题2分、共20分）将一个正确选项前的字母填在括号内1、下列不属于小信号谐振放大器的技术指标是（ C ）A、电压增益B、通频带C、非线性失真系数D、选择性2、某调幅广播电台的音频调制信号频率100Hz～8KHz，则已调波的带宽为（ A ）A、16KHzB、200KHzC、4KHzD、8KHz3、对于同步检波器，同步电压与载波信号的关系是（C ）A、同频不同相B、同相不同频C、同频同相D、不同频不同相4、串联型石英晶振中，石英谐振器相当于（ D ）元件A、电容B、电阻C、电感D、短路线5、图1-2所示电路为（ A ）电路A、集电极串馈电路B、集电极并馈电路C、基极串馈电路D、基极并馈电路6、下列电路不属于频谱搬移电路的是（ B ）A、调幅电路B、调频电路C、检波电路D、变频电路7、反馈式正弦波振荡器的平衡条件是（ A ）A、AF=1，φA+φF = 2nπB、AF>1，φA+φF = 2nπC、AF<1，φA+φF = 2nπD、AF=1，φA+φF = nπ8、影响丙类谐振功率放大器性能的主要参数不包括（ D ）A、 V CCB、 V BBC、 U bmD、R i9、在大信号峰值包络检波器中，由于检波电容放电时间过长而引起的失真是（B ）A、频率失真B、惰性失真C、负峰切割失真D、截止失真10、要求本振信号功率大，相互影响小，放大倍数大，宜采用（ A ）混频电路A、基极输入，发射极注入B、基极输入，基极注C、发射极输入，基极注入D、发射极输入，发射极注入三、判断题，对的打“√”,错的打“×”（每空1分，共10分）1、谐振放大器处在谐振时其增益最大。

练习试卷一、填空题1. 丙类功放按晶体管集电极电流脉冲形状可分为__欠压、__临界__、__过压__ 三种工作状态，它一般工作在___临界____ 状态。

2. 振荡器的主要性能指标_频率稳定度_、_振幅稳定度_。

3. 放大器内部噪声的主要来源是__电阻__和__晶体管__。

4. 某发射机输出级在负载RL=1000Ω上的输出信号Us(t)=4(1+0.5cosΩt)COSWctV。

试问Ma=__0.5__，Ucm=__4V__，输出总功率Pav=__0.009W_ 。

5. 实现频率调制就是使载波频率与调制信号呈线性规律变化，实现这个功能的方法很多，通常可分为__直接调频__和__间接调频___两大类。

6. 相位鉴频器是先将调频信号变换成__调相-调频__信号，然后用___相位检波器___进行解调得到原调制信号。

二、选择题1. 频率在1.5—30MHz范围的短波主要依靠（ C ）方式传播。

A 沿地面传播B 沿空间直线传播C 依靠电离层传播2. 在实际振荡器中，有时会出现不连续的振荡波形，这说明振荡器产生了周期性的起振和停振现象，这种现象称为（ B ）。

A 频率占据B 间歇振荡C 寄生振荡4. 集成模拟相乘器是（ B ）集成器件。

A 线性B 非线性C 功率5. 自动增益控制电路是（ A ）。

A AGCB AFC C APC三、分析题（共4题，共45分）1. 通信系统中为什么要采用调制技术。

（8分）答：调制就是用待传输的基带信号去改变高频载波信号某一参数的过程。

采用调制技术可使低频基带信号装载到高频载波信号上，从而缩短天线尺寸，易于天线辐射，实现远距离传输；其次，采用调制可以进行频分多路通信，实现信道的复用，提高信道利用率。

2.晶体振荡电路如图1所示，若f1为L1C1的谐振频率，f2为L2C2的谐振频率，试分析电路能否产生自激振荡。

若能振荡，指出振荡频率与f!、f2之间的关系。

（12分）+V CC答：由图可见电路可构成并联型晶体振荡器。

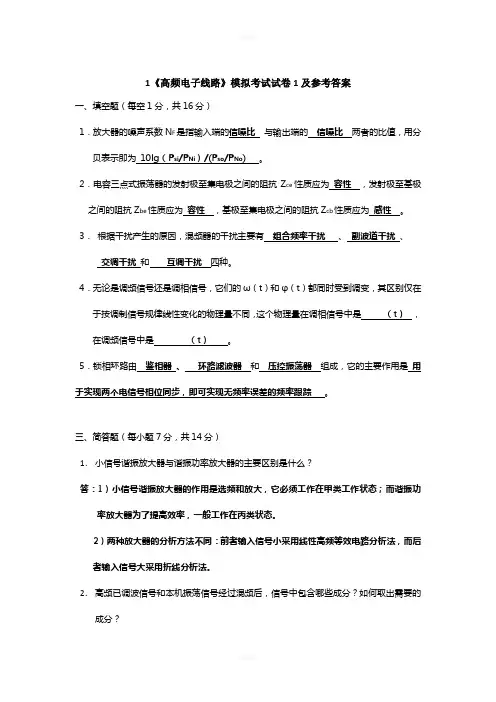

1《高频电子线路》模拟考试试卷1及参考答案一、填空题（每空1分，共16分）1．放大器的噪声系数N F是指输入端的信噪比与输出端的信噪比两者的比值，用分贝表示即为10lg（P si/P Ni）/(P so/P No)。

2．电容三点式振荡器的发射极至集电极之间的阻抗Z ce性质应为容性，发射极至基极之间的阻抗Z be性质应为容性，基极至集电极之间的阻抗Z cb性质应为感性。

3．根据干扰产生的原因，混频器的干扰主要有组合频率干扰、副波道干扰、交调干扰和互调干扰四种。

4．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是（t），在调频信号中是（t）。

5．锁相环路由鉴相器、环路滤波器和压控振荡器组成，它的主要作用是用于实现两个电信号相位同步，即可实现无频率误差的频率跟踪。

三、简答题（每小题7分，共14分）1．小信号谐振放大器与谐振功率放大器的主要区别是什么？答：1）小信号谐振放大器的作用是选频和放大，它必须工作在甲类工作状态；而谐振功率放大器为了提高效率，一般工作在丙类状态。

2）两种放大器的分析方法不同：前者输入信号小采用线性高频等效电路分析法，而后者输入信号大采用折线分析法。

2．高频已调波信号和本机振荡信号经过混频后，信号中包含哪些成分？如何取出需要的成分？答：高频已调波信号和本机振荡信号经过混频后，信号中包含直流分量、基波分量、谐波、和频、差频分量，通过LC 并联谐振回路这一带通滤波器取出差频分量，完成混频。

四、某收音机中的本机振荡电路如图所示。

1． 在振荡线圈的初、次级标出同名端，以满足相位起振条件；2． 试计算当L 13＝100μH ，C 4＝10pF 时，在可变电容C 5的变化范围内，电路的振荡频率可调范围。

（10分）解：1. 1端和4端为同名端2． 解得：C ＝20.5~139pF f o ＝1.35~3.5MHz五、已知：调幅波表达式为u AM （t ）=10（1+0.6cos2π×3×102t+0.3cos2π× 3×103t)cos2π×106t (v)求：1、调幅波中包含的频率分量与各分量的振幅值。
