零件的数控车削加工

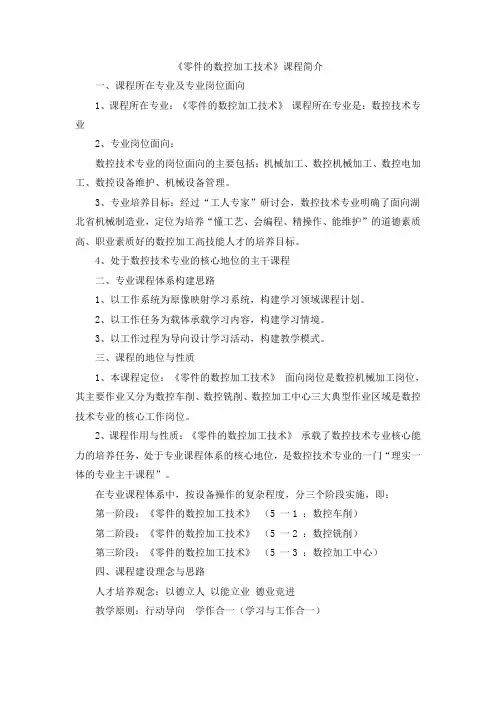

《零件的数控加工技术》课程简介一、课程所在专业及专业岗位面向1、课程所在专业：《零件的数控加工技术》课程所在专业是：数控技术专业2、专业岗位面向：数控技术专业的岗位面向的主要包括：机械加工、数控机械加工、数控电加工、数控设备维护、机械设备管理。

3、专业培养目标：经过“工人专家”研讨会，数控技术专业明确了面向湖北省机械制造业，定位为培养“懂工艺、会编程、精操作、能维护”的道德素质高、职业素质好的数控加工高技能人才的培养目标。

4、处于数控技术专业的核心地位的主干课程二、专业课程体系构建思路1、以工作系统为原像映射学习系统，构建学习领域课程计划。

2、以工作任务为载体承载学习内容，构建学习情境。

3、以工作过程为导向设计学习活动，构建教学模式。

三、课程的地位与性质1、本课程定位：《零件的数控加工技术》面向岗位是数控机械加工岗位，其主要作业又分为数控车削、数控铣削、数控加工中心三大典型作业区域是数控技术专业的核心工作岗位。

2、课程作用与性质：《零件的数控加工技术》承载了数控技术专业核心能力的培养任务，处于专业课程体系的核心地位，是数控技术专业的一门“理实一体的专业主干课程”。

在专业课程体系中，按设备操作的复杂程度，分三个阶段实施，即：第一阶段：《零件的数控加工技术》（5 一1 ：数控车削）第二阶段：《零件的数控加工技术》（5 一2 ：数控铣削）第三阶段：《零件的数控加工技术》（5 一3 ：数控加工中心）四、课程建设理念与思路人才培养观念：以德立人以能立业德业竞进教学原则：行动导向学作合一（学习与工作合一）课程建设思路：以工作系统为原像映射学习系统，探索并实施工学结合的系统化改革。

五、本课程建设特色实现工学结合的系统改革，形成的“八化”特征：“任务化”的学习内容：以具体零件加工任务承载学习内容。

“工作化”的学习过程：以零件加工工作过程为主线设计学习过程。

“立体化”的学习资源：以文本、多媒体课件、仿真软件、网络等教学资源支持学习。

※T0303——切槽刀：刀宽4mm，主轴转速450r/min，进给 速度20mm/min。
※T0404——螺纹刀：刀尖角60°，主轴转速400r/min，进给 速度2mm/r（螺距）。
数控车削加工工艺
※T0505——钻头：钻头直径16mm，主轴转速450r/min。
※T0606——内圆粗车刀：内轮廓粗加工，刀尖圆弧半径 0.8mm,切深1mm，主轴转速500r/min,进给速度100mm/min。 ※T0707——内圆精车刀：内轮廓精加工，刀尖圆弧半径 0.8mm,切深0.4mm，主轴转速800r/min,进给速度60mm/min。
*装夹Φ50外圆表面，探出65mm,粗加工零件左侧外轮廓：
2×45°倒角，Φ48外圆，R20，R16，R10圆弧。
*精加工上述轮廓。
数控车削加工工艺
*手工钻孔，孔深至尺寸要求。 *粗加工孔内轮廓。 *精加工孔内轮廓。 *调头装夹Φ48外圆，粗加工零件右侧外轮廓：2×45°倒
角，螺纹外圆，Φ36端面，锥面，Φ48外圆到圆弧面。
数控机床编程与操作
数控车削加工工艺
完成如图所示零件的加工。毛坯尺寸ф50×114，材料 45钢，零件的径向尺寸公差±0.01mm。
数控车削加工工艺
1．图纸分析 （1）加工内容： 此零件加工包括车端面，外圆，倒角，圆弧，螺纹，槽等。 （2）工件坐标系： 该零件加工需调头，从图纸上尺寸标注分析应设置2个坐标 系，2个工件零点均定于装夹后的右端面（精加工面）。
*精加工上述轮廓。 *切槽。 *螺纹加工。
数控车削加工Байду номын сангаас艺
（5）刀具的选择和切削用量的确定
※T0101——外圆粗车刀：外轮廓粗加工，刀尖圆弧半径 0.8mm, 切 深 2 mm， 主 轴 转 速 8 0 0 r/min ， 进 给 速 度 150mm/min。 ※T0202——外圆精车刀：外轮廓精加工，刀尖圆弧半径 0.8mm， 切深0.5mm，主轴转速1500r/min，进给速度 80mm/min。

B
准确定位
B
英制O米制OB：基本功能 0：选购功能 数控车设定—— A功能
2. 进给功能（F功能）
F 功能指令用于在程序中控制切削进给量，有两种指令模式： （1）每转进给模式（G99）
编程格式： G99 F ___； F后面的数字表示主轴每转一转刀具的进给量。 单位：mm/r。
说明：模态指令，一经指定直到被G98取代，一直有效。 系统默认状态，车床上一般常用此种进给量指令方式。
A’ 65，2
B’ 10.01，2
C‘ 18.01，-2
D’ 18.01，-20
E‘ 24，-25
F’ 28，-25 G‘ 48.016，-35 H’ 48.016，-51 I‘ 58.023，-51 J‘ 58.023，-58 K’ 62，-58
符号
含义
编程原点
零件外轮廓走刀路线
工序号 程序段号
工步号 加工内容
粗车左端外轮廓，X轴留0.4、 Z轴留0.1精加工余量
精加工左端面外轮廓，各加工 表面符图示要求
审核
产品名称或代号
零件名称
材料 零件图号
XXX
夹具名称
三爪卡盘
刀具号
刀具规格/ （mm）
主轴转速/ （r/min）
T01
25×25
粗600 精1000
螺纹轴
45钢
XXX
使用设备
车间
CK6132
数控车
进给速度/ 背吃刀量/ 备注 （mm/r） （mm）
恒转速控制 编程格式： S ～
S后面的数字表示主轴转速，单位： r/min。
注意：
在具有恒线速功能的机床上， S 功能指令可限制主轴最高转速
（1）主轴最高转速限制（G50）

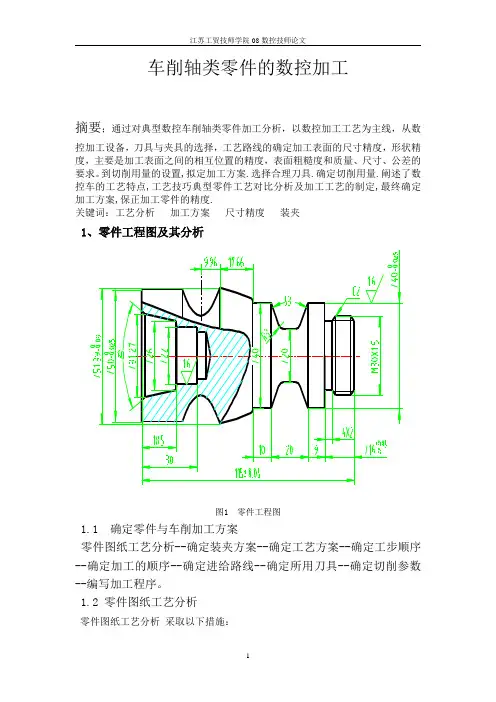

车削轴类零件的数控加工摘要；通过对典型数控车削轴类零件加工分析，以数控加工工艺为主线，从数控加工设备，刀具与夹具的选择，工艺路线的确定加工表面的尺寸精度，形状精度，主要是加工表面之间的相互位置的精度，表面粗糙度和质量、尺寸、公差的要求。

到切削用量的设置,拟定加工方案.选择合理刀具.确定切削用量.阐述了数控车的工艺特点,工艺技巧典型零件工艺对比分析及加工工艺的制定,最终确定加工方案,保正加工零件的精度.关键词：工艺分析加工方案尺寸精度装夹1、零件工程图及其分析图1 零件工程图1.1 确定零件与车削加工方案零件图纸工艺分析--确定装夹方案--确定工艺方案--确定工步顺序--确定加工的顺序--确定进给路线--确定所用刀具--确定切削参数--编写加工程序。

1.2 零件图纸工艺分析零件图纸工艺分析采取以下措施：1）零件图分析是制定数控车削工艺的首要任务，主要进行尺寸的标注方法分析、轮廓几何要素以及精度和技术要求的分析，此外还应分析零件结构和加工要求的合理性、选择工艺基准。

2）分析零件图纸主要进行尺寸标注方法的分析。

尺寸标注方法适用数控车床的加工特点。

即便于编程又便于设计基准、工艺基准、测量基准和编程原点的统一。

3）该零件表面由内外圆柱面、圆锥面、顺圆弧、外螺纹等表面组成，毛坯为45#材料，尺寸为φ120*55 的材料。

零件图尺寸标注完整，其中多个直径尺寸与轴线尺寸有较高的尺寸精度、表面粗糙度和形位公差要求。

零件图尺寸标注完整，符合数控加工尺寸标注的要求；轮廓描述清楚完整；零件材料为45#钢，无热处理和硬度要求。

根据以上分析采取以下几点的措施：①对图样上给定的几个精度要求较高的尺寸，因其公差值较小，故编程时不必取平均值，全部取其基本尺寸即可②如图所示：根据分析零件图，应该先夹持毛坯的左半部分，车削零件的右半部分，然后调头装夹加工左半部分加工的外圆和内孔。

数控加工刀具卡片数控加工刀具卡片代号零件名称材料零件图号001 轴类零件45# 001序号刀具号刀具规格名称数量加工表面刀尖半径备注1 T01 930外圆车刀 1 加工端面、外圆和椭圆R0.4 自动2 T02 4mm外割槽刀1割4×3mm槽和5×1.5mm槽手动3 T03 螺纹退槽刀 1 4mm割槽刀自动4 T04 60°外螺纹刀 1 车削M30×1.5外螺纹R0.4 自动5 T05 30°劈刀 1 手动6 T06 A3中心钻 1 打中心孔手动7 T07 Φ25麻花钻 1 加工深孔手动数控加工工序卡片一数控加工工序卡片代号零件名称材料零件图号001轴类零件45#钢001工序号程序编号夹具名称夹具编号使用设备车间1 O1234 三爪自定心卡盘Fanuc18i 学校数控实训中心工步号工步内容刀具号刀具规格/mm主轴转速r/min进给量mm/r背吃刀量mm量具1 先钻孔平端面T01 45°外圆车刀600 0.2 见光2 粗车右端外轮廓T02930外圆车刀600 0.3 23 精车右端外轮廓T02930外圆车刀1000 0.15 0.3 千分尺4 切螺纹退刀槽T03 4mm外割槽刀300 0.085 车m30×1.5的螺纹T0460°外螺纹刀1000 1.56 车V形槽T05 4mm外割槽刀300 0,087 调头装夹，夹φ40外圆8 平端面，保证总长45 600 0,2 1 游标卡尺9 钻中心孔T06 中心钻100010 钻孔深36mm T07 20 40011 粗车左外轮廓T02 93°外圆刀60012 精车外轮廓T02 93°外圆刀1000 0.15 0.3 千分尺13 粗车抛物线T08 35°劈刀1000 0.2 114 精车抛物线T09 30°劈刀1200 0.1 0.315 粗车内轮廓T10 镗刀450 0.2 116 精车内轮廓T10 镗刀800 0.1 0.3 千分尺17 去毛刺1.3.1 确定装夹方案⑴用三爪自定心卡盘装夹φ55的工件毛坯外圆，车左端面，并保证长度60mm，用90度偏刀加工外圆外径留0.8mm精车余量，轴向留0.4mm精车余量。
