详细介绍压敏电阻接法

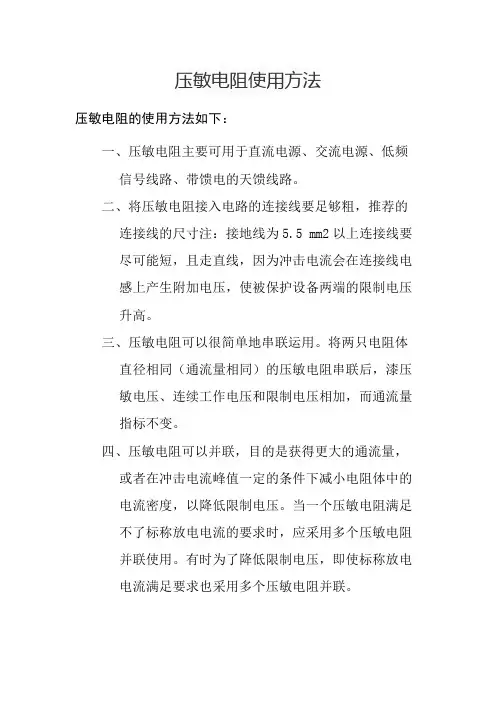

压敏电阻使用方法
压敏电阻的使用方法如下：
一、压敏电阻主要可用于直流电源、交流电源、低频
信号线路、带馈电的天馈线路。

二、将压敏电阻接入电路的连接线要足够粗，推荐的
连接线的尺寸注：接地线为5.5 mm2以上连接线要
尽可能短，且走直线，因为冲击电流会在连接线电
感上产生附加电压，使被保护设备两端的限制电压
升高。

三、压敏电阻可以很简单地串联运用。

将两只电阻体
直径相同（通流量相同）的压敏电阻串联后，漆压
敏电压、连续工作电压和限制电压相加，而通流量
指标不变。

四、压敏电阻可以并联，目的是获得更大的通流量，
或者在冲击电流峰值一定的条件下减小电阻体中的
电流密度，以降低限制电压。

当一个压敏电阻满足
不了标称放电电流的要求时，应采用多个压敏电阻
并联使用。

有时为了降低限制电压，即使标称放电
电流满足要求也采用多个压敏电阻并联。

⊳䖜AUMOV™㌱ࡍૂLV UltraMOV™㌱ࡍ儎⎠⏂⭫⍷ুᮅ⭫䱱䇴䇗᤽঍ুᮅ⭫䱱⴪⍷⭫䐥ؓᣚᓊ⭞䇴䇗᤽঍2 3 AUMOV™系列压敏电阻介绍5 LV UltraMOV™压敏电阻系列介绍6 压敏电阻基础8汽车MOV 背景信息和应用例举11 LV UltraMOV™背景信息和应用例举13 低压直流 MOV 选型16 瞬态浪潮抑制技术18 金属氧化物压敏电阻（MOV ）介绍18 压敏电阻串、并联21 附件：技术规格和零件号相互参照本文件的技术规格说明和说明性材料为出版时所知的最准确的描述，如有变更，恕不另行通知。

更多信息，请访问 。

3AUMOV TM 系列压敏电阻介绍以上器件有以下规格：• 磁盘大小： 5mm, 7mm, 10mm, 14mm, 20mm • 额定工作电压：16–50VDC额定浪涌电流：400－5000A （8/20ps ）• • 额定助推起动功率：6－100焦耳• 额定负载突降: 25–35 VAUMOV TM 系列特点• 符合AEC-Q200（表10）的规定• 强劲的负载突降和助推起动功率• 通过UL 认证（可选环氧树脂涂层）• 较高的工作温度：最高达125°C （可选酚醛树脂涂层）• 较高的额定峰值浪涌电流和能量吸收能力AUMOV TM 系列的优点• 符合汽车行业要求• 符合ISO 7637-2的规定• 有助于电路设计员符合UL1449标准• 适合高温环境和应用• 卓越的浪涌保护和能量吸收能力，提高了产品的安全性• 具有通过TS16949认证的生产器件AUMOV™系列压敏电阻是专为保护低压（12VDC 、24VDC 和42VDC ）汽车系统的电路而设计的。

该系列压敏电阻有5种磁盘规格，径向引线可选择环氧树脂涂层或酚醛树脂涂层。

汽车MOV 压敏电阻符合AEC-Q200（表10）的规定，能够提供强劲的负载突降、实现助推起动、产生额定峰值浪涌电流以及具有高能量吸收能力。

压敏电阻接法一、什么是压敏电阻压敏电阻（Varistor），又称为电压依赖电阻，是一种非线性元件，它的电阻值会随着电压的变化而变化。

压敏电阻由氧化锌等半导体材料制成，具有高阻值和低阻值两个状态。

在低电压下，压敏电阻的阻值很大，相当于一个开路。

当电压超过一定阈值时，压敏电阻的阻值迅速减小，相当于一个短路，从而起到保护电路的作用。

二、压敏电阻的接法压敏电阻可以通过不同的接法方式应用于电路中，常见的接法方式有以下几种：1. 单个压敏电阻接法单个压敏电阻接法是最简单的一种接法方式。

将压敏电阻直接连接在需要保护的电路中，当电路中的电压超过压敏电阻的阈值时，压敏电阻会迅速变为低阻态，吸收过电压，保护其他电子元件不受损害。

2. 串联压敏电阻接法串联压敏电阻接法是将多个压敏电阻按照串联的方式连接在电路中。

这种接法可以提高整个电路的抗压能力，当电路中的电压超过其中任意一个压敏电阻的阈值时，该压敏电阻会起到保护作用。

3. 并联压敏电阻接法并联压敏电阻接法是将多个压敏电阻按照并联的方式连接在电路中。

这种接法可以提高整个电路的抗压能力，当电路中的电压超过其中任意一个压敏电阻的阈值时，该压敏电阻会起到保护作用。

4. 串并联压敏电阻接法串并联压敏电阻接法是将多个压敏电阻按照串并联的方式连接在电路中。

这种接法可以更进一步提高整个电路的抗压能力，增加电路的稳定性和可靠性。

三、压敏电阻接法的应用压敏电阻接法在电子电路中有广泛的应用，主要用于电路的过压保护和抑制电磁干扰。

以下是一些常见的应用场景：1. 电源过压保护将压敏电阻接在电源输入端，当电源电压超过一定阈值时，压敏电阻会起到保护电源电路的作用，防止过压对其他电子元件造成损害。

2. 信号线过压保护将压敏电阻接在信号线上，当信号线上的电压超过一定阈值时，压敏电阻会起到保护信号线的作用，防止过压对接收设备造成损害。

3. 电磁干扰抑制将压敏电阻接在电路中的敏感部分，可以抑制电磁干扰对电路的影响，提高电路的抗干扰能力。

压敏电阻器(VSR)结构原理、应用知识压敏电阻器是一种具有瞬态电压抑制功能的元件，一般用于电路浪涌和瞬变防护电路。

可以用来代替瞬态抑制二极管、齐纳二极管和电容器的组合。

压敏电阻器可以对集成电路等重要元件以及其它电路和设备进行保护，防止因静电放电、浪涌及其它瞬态电流（如雷击等）而造成对它们的损坏。

使用时只需将压敏电阻器并接于被保护的电路上，当电压瞬间高于某一数值时，压敏电阻器阻值迅速下降，导通大电流，阻止瞬间过压而起到保护元器件或电路的作用；当电压低于压敏电阻器工作电压值时，压敏电阻器阻值极高，近乎开路，因而不会影响器件或电器设备的正常工作。

压敏电阻器(VSR)是电压灵敏电阻器的简称，它是一种新型过压保护元件。

压敏电阻器是以氧化锌为主要材料而制成的金属-氧化物-半导体陶瓷元件，构成压敏电阻的核心材料为氧化锌，氧化锌又包括氧化锌晶粒和晶粒周围的晶界层，氧化锌晶粒的电阻率很低，而晶界层电阻率很高，相接触的两个晶粒之间形成一个相当于齐纳二极管的势垒，成为一个压敏电阻单元，许多单元通过串联，并联组成压敏电阻器基体。

压敏电阻器在工作时，每个压敏电阻单元都承担浪涌能量，而这些压敏电阻单元是大体上均匀分布在整个电阻体内的，也就是整个电阻体都承担能量，而不像齐纳二极稳压管那样只是结区承担电功率，这就是陶瓷压敏电阻器具有比齐纳二极稳压管大得很多的通流和能量定额的原因。

其电阻值随端电压而变化。

压敏电阻器的主要特点是工作电压范围宽(6—3000伏，分若干档)，对过压脉冲响应快(几至几十纳秒)，耐冲击电流的能力强(可达100安培-20千安培)，漏电流小(低于几至几十微安)，电阻温度系数小，性优价廉，体积小，是一种理想的保护元件。

由它可构成过压保护电路，消噪电路，消火花电路，吸收回路。

压敏电阻的电路符号，外形和内部结构见图1。

压敏电阻的结构就象两个特性一致的背靠背联接的稳压管，其性质基本相同。

压敏电阻的主要特性是，当两端所加电压在标称额定值以内时，它的电阻值几乎为无穷大，处于高阻状态，其漏电流<50微安，当它两端的电压稍微超过额定电压时，其电阻值急剧下降，立即处于导通状态，工作电流增加几个数量级，反应时间仅在毫微秒级。

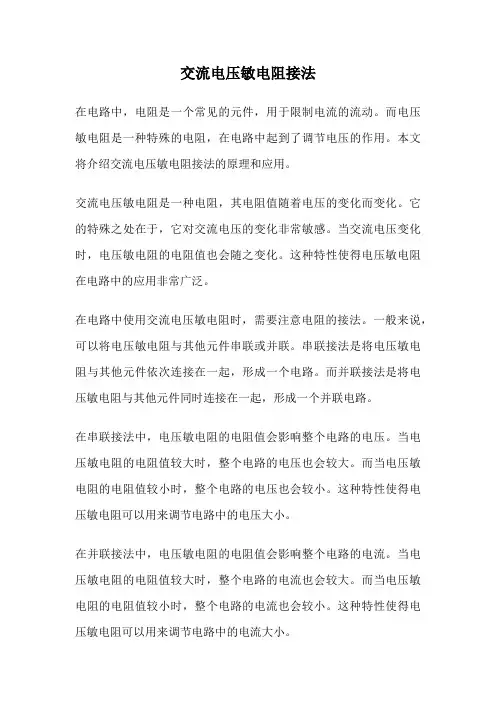

交流电压敏电阻接法在电路中，电阻是一个常见的元件，用于限制电流的流动。

而电压敏电阻是一种特殊的电阻，在电路中起到了调节电压的作用。

本文将介绍交流电压敏电阻接法的原理和应用。

交流电压敏电阻是一种电阻，其电阻值随着电压的变化而变化。

它的特殊之处在于，它对交流电压的变化非常敏感。

当交流电压变化时，电压敏电阻的电阻值也会随之变化。

这种特性使得电压敏电阻在电路中的应用非常广泛。

在电路中使用交流电压敏电阻时，需要注意电阻的接法。

一般来说，可以将电压敏电阻与其他元件串联或并联。

串联接法是将电压敏电阻与其他元件依次连接在一起，形成一个电路。

而并联接法是将电压敏电阻与其他元件同时连接在一起，形成一个并联电路。

在串联接法中，电压敏电阻的电阻值会影响整个电路的电压。

当电压敏电阻的电阻值较大时，整个电路的电压也会较大。

而当电压敏电阻的电阻值较小时，整个电路的电压也会较小。

这种特性使得电压敏电阻可以用来调节电路中的电压大小。

在并联接法中，电压敏电阻的电阻值会影响整个电路的电流。

当电压敏电阻的电阻值较大时，整个电路的电流也会较大。

而当电压敏电阻的电阻值较小时，整个电路的电流也会较小。

这种特性使得电压敏电阻可以用来调节电路中的电流大小。

除了调节电压和电流外，交流电压敏电阻还可以用于测量电路中的电压和电流。

当电压敏电阻与其他元件串联时，可以通过测量电压敏电阻两端的电压来得到整个电路的电压值。

而当电压敏电阻与其他元件并联时，可以通过测量电压敏电阻两端的电流来得到整个电路的电流值。

交流电压敏电阻是一种特殊的电阻，它对交流电压变化非常敏感。

在电路中使用交流电压敏电阻时，可以通过串联或并联的方式与其他元件连接在一起，来调节电路中的电压和电流。

此外，交流电压敏电阻还可以用于测量电路中的电压和电流。

通过合理应用交流电压敏电阻，可以实现对电路的精确控制和测量。

压敏电阻器基础知识目录一、压敏电阻器概述 (2)二、压敏电阻器的基本原理与特性 (2)1. 压敏电阻器的基本原理 (4)2. 压敏电阻器的特性参数 (5)三、压敏电阻器的种类与应用领域 (6)1. 常用压敏电阻器种类 (8)2. 压敏电阻器的应用领域 (8)四、压敏电阻器的技术参数与性能指标 (10)1. 额定电压与最大连续工作电压 (11)2. 击穿电压与放电电流 (12)五、压敏电阻器的选择与使用注意事项 (12)1. 选择原则与方法 (14)2. 使用注意事项 (16)六、压敏电阻器的检测与故障诊断方法 (17)1. 外观检查与性能检测 (18)2. 故障诊断方法 (19)七、压敏电阻器的安装与维护管理 (20)1. 安装要求与注意事项 (21)2. 维护保养与更换流程 (23)八、压敏电阻器的市场前景与发展趋势 (24)1. 市场需求分析 (25)2. 技术发展动态及趋势预测 (27)九、相关安全规定与标准规范介绍 (28)1. 国家相关安全规定和标准规范概述 (29)2. 压敏电阻器行业相关标准介绍 (30)一、压敏电阻器概述压敏电阻器是一种特殊的电子元器件，其电阻值会随着所施加电压的变化而变化。

这种电阻器具有非线性特性，对于电路中的过电压情况，压敏电阻器能够迅速响应并起到保护电路的作用。

压敏电阻器广泛应用于各种电子设备中，如通信、计算机、家用电器等领域。

它们的主要功能是保护电路免受电压波动、瞬态过电压等不利因素的影响。

压敏电阻器的存在使得电子设备在面临电压变化时能够更加稳定可靠地运行。

由于其结构简单、性能稳定、响应速度快等特点，压敏电阻器在电子电路中发挥着不可或缺的作用。

随着电子技术的不断发展，压敏电阻器的应用前景也越来越广阔。

从基础知识入手，了解压敏电阻器的原理、特性及应用，对于从事电子相关领域的工作者来说至关重要。

我们将详细介绍压敏电阻器的基础知识。

二、压敏电阻器的基本原理与特性压敏电阻器是一种对电压敏感的电阻器，其核心部分由半导体材料制成。

压敏电阻器的使用性能
保护特性
耐冲击特性
寿命特性
二次效应
限 制 电 压
通 流 量
额 定 能 量
平 均 功 率
冲 击 寿 命
连 续 电 压 寿 命
电 容 量
漏 电 流
非 线 性 失 真
压敏电阻器ZINC OXIDE VARISTOR
十、最大连续交流或最大连续直流电压与温度的关系曲线图
续最 直大 流连 电续 压交 的流 百电 分压 比或 （最 大 ）连
压敏电阻器 ZINC OXIDE VARISTOR
七、设计和使用压敏电阻器的浪涌防护线路时设计人员需了解：
①了解浪涌电压和浪涌电流。 ②了解浪涌电压的传播路线。 ③确定被保护对象能承受多高的浪涌电压。 ④充分了解压敏电阻的特性。 ⑤ZnO压敏电阻的最终失效状态为短路路，在线路中是并联使用。
八、压敏电阻在使用中的接入方法：
Marketing Department 2008 Version 1.7
2
压敏电阻器ZINC OXIDE VARISTOR
二、压敏电阻的基本特性： ①电压非线性系数大，漏电流小，限制电压低。 ②吸收浪涌电流的工作寿命长。 ③吸收浪涌电流的能力强，可作为无间隙避雷器的特性元件。 ④压敏电压和温度特性好。 ⑤固有电容大，没有续流。 ⑥对陡峭上升的浪涌电压和响应速度快。 ⑦可获得任何所需的压敏电压。 ⑧伏—安特性是对称的。 三、氧化锌压敏电阻的构成：
%
1、瓷体：氧化锌（主材料）氧化铋 、碳酸锰 、氧化锑、氧化硅等掺杂料 2、内电极：银（Ag） 3、焊点：无铅焊锡（SnAgCu）
4、外包封层：环氧树脂（阻燃等级V-0级） 5、外电极：引线（镀锡铜线、CP线）
压敏电阻器 ZINC OXIDE VARISTOR

压敏电阻和气体放电管串联使用选型指南一、压敏电阻的特点与应用压敏电阻是一种电阻值随外加电压变化的特殊电阻器件。

其主要特点如下：1. 高灵敏度：压敏电阻对外加电压的变化非常敏感，能够迅速响应并产生电阻值的变化。

2. 宽工作电压范围：压敏电阻的工作电压范围广，可在几伏至几百伏之间工作，适用于不同的电路设计。

3. 高阻值：压敏电阻的阻值可以达到几百兆欧姆，能够满足高阻值要求的应用场景。

4. 快速响应：压敏电阻的响应速度快，能够在微秒级别内完成电阻值的变化。

压敏电阻广泛应用于电子设备中的过电压保护、电压调节、传感器等领域。

例如，在电源电路中，压敏电阻用于过压保护，当电路中出现过电压时，压敏电阻会迅速变成低阻态，将过电压引向地。

二、气体放电管的特点与应用气体放电管是一种通过气体放电来实现电流限制和保护电路的器件。

其主要特点如下：1. 电流限制：气体放电管在电流达到一定值时，能够迅速开启，形成低阻态，将过电流引向地，起到限流保护的作用。

2. 快速响应：气体放电管的响应速度非常快，能够在纳秒级别内完成开启动作，有效保护电路。

3. 宽工作电压范围：气体放电管的工作电压范围广，可以在几十伏至几千伏之间工作，适用于不同电路的需求。

4. 高耐压能力：气体放电管能够承受较高的电压，可用于高压电路的过压保护。

气体放电管广泛应用于电源、通信、雷达、电视、汽车等领域，用于过电流保护、过压保护、电压调节等功能。

例如，在通信设备中，气体放电管常用于限制电路中的过电流，保护设备免受损坏。

三、压敏电阻与气体放电管的串联使用压敏电阻和气体放电管在一些特定的场景中可以进行串联使用，以实现更好的电路保护效果。

在选择适合的压敏电阻和气体放电管时，需要考虑以下几个因素：1. 工作电压范围：压敏电阻和气体放电管的工作电压范围应匹配，以保证在电路中正常工作。

2. 响应速度：压敏电阻和气体放电管的响应速度应匹配，以确保在过电压或者过电流时能够迅速响应并保护电路。

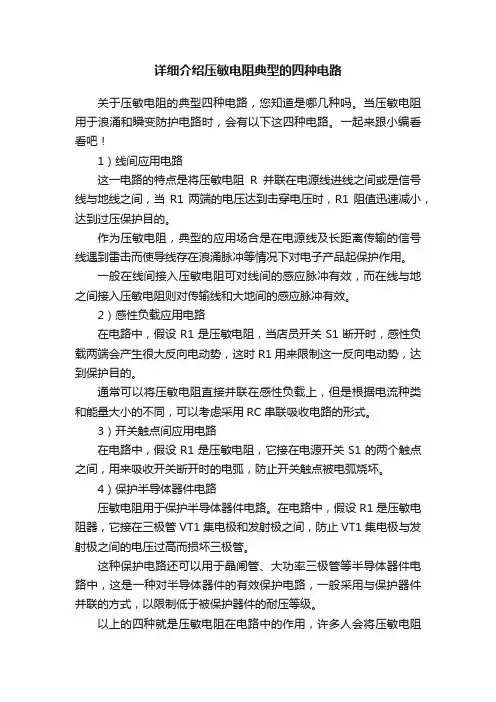

详细介绍压敏电阻典型的四种电路关于压敏电阻的典型四种电路，您知道是哪几种吗。

当压敏电阻用于浪涌和瞬变防护电路时，会有以下这四种电路。

一起来跟小编看看吧！1）线间应用电路这一电路的特点是将压敏电阻R并联在电源线进线之间或是信号线与地线之间，当R1两端的电压达到击穿电压时，R1阻值迅速减小，达到过压保护目的。

作为压敏电阻，典型的应用场合是在电源线及长距离传输的信号线遇到雷击而使导线存在浪涌脉冲等情况下对电子产品起保护作用。

一般在线间接入压敏电阻可对线间的感应脉冲有效，而在线与地之间接入压敏电阻则对传输线和大地间的感应脉冲有效。

2）感性负载应用电路在电路中，假设R1是压敏电阻，当店员开关S1断开时，感性负载两端会产生很大反向电动势，这时R1用来限制这一反向电动势，达到保护目的。

通常可以将压敏电阻直接并联在感性负载上，但是根据电流种类和能量大小的不同，可以考虑采用RC串联吸收电路的形式。

3）开关触点间应用电路在电路中，假设R1是压敏电阻，它接在电源开关S1的两个触点之间，用来吸收开关断开时的电弧，防止开关触点被电弧烧坏。

4）保护半导体器件电路压敏电阻用于保护半导体器件电路。

在电路中，假设R1是压敏电阻器，它接在三极管VT1集电极和发射极之间，防止VT1集电极与发射极之间的电压过高而损坏三极管。

这种保护电路还可以用于晶闸管、大功率三极管等半导体器件电路中，这是一种对半导体器件的有效保护电路，一般采用与保护器件并联的方式，以限制低于被保护器件的耐压等级。

以上的四种就是压敏电阻在电路中的作用，许多人会将压敏电阻称作为“限幅器”、“斩波器”或“浪涌吸收器”。

因为压敏电阻在某一特定的电压范围内其电导随电压的增加而急剧增大的一种敏感元件。

由其具有稳压和过电压保护等功能。

压敏电阻基础知识及应用详解目录一、压敏电阻概述 (3)1.1 压敏电阻定义 (3)1.2 压敏电阻工作原理 (4)1.3 压敏电阻结构特点 (5)二、压敏电阻主要参数 (6)2.1 电流-电压特性 (7)2.2 最大限制电压 (8)2.3 漏电流 (9)2.4 额定功率 (10)2.5 温度系数 (10)三、压敏电阻类型及选用 (11)3.1 固定型压敏电阻 (13)3.2 可变型压敏电阻 (14)3.3 瞬时型压敏电阻 (16)3.4 抗雷击压敏电阻 (17)四、压敏电阻应用电路设计 (18)4.1 保护电路 (20)4.2 限流电路 (22)4.3 滤波电路 (23)4.4 电压监测电路 (24)4.5 实际应用案例分析 (25)五、压敏电阻在电源管理中的应用 (26)5.1 电源开关保护 (27)5.2 电池保护电路 (29)5.3 电源滤波器 (29)5.4 电压调节器 (31)六、压敏电阻在信号处理中的应用 (32)6.1 信号放大器 (33)6.2 仪用放大器 (34)6.3 滤波器 (35)6.4 限幅器 (37)七、压敏电阻在通信系统中的应用 (39)7.1 电缆调制解调器 (39)7.2 无线通信系统 (40)7.3 卫星通信系统 (41)7.4 光纤通信系统 (42)八、压敏电阻在汽车电子中的应用 (43)8.1 发动机控制系统 (44)8.2 车辆照明系统 (46)8.3 安全气囊系统 (46)8.4 电子稳定程序 (48)九、压敏电阻的未来发展趋势 (49)9.1 新材料的研究与应用 (51)9.2 封装技术的进步 (52)9.3 智能化发展 (53)9.4 绿色环保要求 (54)一、压敏电阻概述压敏电阻是一种具有非线性特性的电阻器件，其特点是在一定电流范围内，当电压超过其阈值时，其阻值会急剧下降。

这种电阻在电子电路中常用于过电压保护、限流、阻尼、吸收等电路元件。

压敏电阻的主要参数包括最大限制电压（Vmax）、最大放电电流（Imax）以及响应时间等。

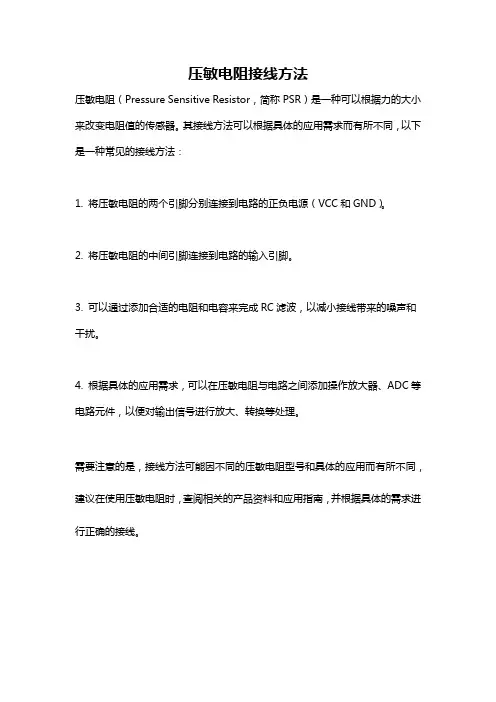

压敏电阻接线方法
压敏电阻（Pressure Sensitive Resistor，简称PSR）是一种可以根据力的大小来改变电阻值的传感器。

其接线方法可以根据具体的应用需求而有所不同，以下是一种常见的接线方法：
1. 将压敏电阻的两个引脚分别连接到电路的正负电源（VCC和GND）。

2. 将压敏电阻的中间引脚连接到电路的输入引脚。

3. 可以通过添加合适的电阻和电容来完成RC滤波，以减小接线带来的噪声和干扰。

4. 根据具体的应用需求，可以在压敏电阻与电路之间添加操作放大器、ADC等电路元件，以便对输出信号进行放大、转换等处理。

需要注意的是，接线方法可能因不同的压敏电阻型号和具体的应用而有所不同，建议在使用压敏电阻时，查阅相关的产品资料和应用指南，并根据具体的需求进行正确的接线。

压敏电阻连接线问题详解
压敏电阻一般并联在电路中使用，当电阻两端的电压发生急剧变化时，电阻短路将电流保险丝熔断，起到保护作用。

压敏电阻在电路中，常用于电源过压保护和稳压。

如何正确接线非常重要，我们首先要搞清楚有共模和差模两种保护模式。

比如，电源防雷的保护模式有共模和差模两种方式。

共模保护指相线-地线(L-PE)、零线-地线(N-PE)间的保护;差模保护指相线-零线(L-N)保护。

如下电路：
L、N 线间压傲虎敏电阻一般为14D471K 或14D561K。

线-大地间的保护选择14D182K。

压敏电阻MOV 是一种限压型保护器件。

利用压敏电阻的非线性特性，
当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。

压敏电阻主要可用于直流电源、交流电源、低频信号线路、带馈电的天馈线路。

共模保护：指SPD 接在相线，中性线对地线之间，线路与设备内电路和器件对地绝缘。

差模保护：指SPD 接在相线对中性线之间与相线与相线之间。

保护设备两个输入端之间的电路与器件。

压敏电阻的连接线注意事项
将压敏电阻接入电路的连接线要足够粗，推荐的连接线的尺寸注：接地线为5.5 mm2 以上连接线要尽可能短，且走直线，因为冲击电流会在连接线电。

2.1压敏电阻2.1.1简介压敏电阻器简称VSR，是20世纪60年代末由日本松下公司研制成功的新一代的电子、电气设备的保护器件，具有优异的过压保护特性和典型的陶瓷制造工艺和简易的结构形式。

广泛地应用在家用电器及其它电子产品中，起到过电压保护、防雷、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪、保护半导体元器件等作用。

Figure 1压敏电阻的原理图符号压敏电阻是一种限压型保护器件。

普通电阻器遵守欧姆定律，而压敏电阻器的电压与电流则呈特殊的非线性关系。

当压敏电阻器两端所加电压低于标称额定电压值时，压敏电阻器的电阻值接近无穷大，内部几乎无电流流过。

当压敏电阻器两端电压略高于标称额定电压时，压敏电阻器将迅速击穿导通，并由高阻状态变为低阻状态，工作电流也急剧增大。

当其两端电压低于标称额定电压时，压敏电阻器又能恢复为高阻状态。

压敏电阻器与被保护的电器设备或元器件并联使用。

当电路中出现雷电过电压或瞬态操作过电压Vs时，压敏电阻器和被保护的设备及元器件同时承受Vs，由于压敏电阻器响应速度很快，它以纳秒级时间迅速呈现优良非线性导电特性，此时压敏电阻器两端电压迅速下降，远远小于Vs，这样被保护的设备及元器件上实际承受的电压就远低于过电压Vs，从而使设备及元器件免遭过电压的冲击。

压敏电阻的响应时间为ns级，比空气放电管快，比TVS管稍慢一些，一般情况下用于电子电路的过电压保护其响应速度可以满足要求。

压敏电阻的结电容一般在几百到几千pF 的数量级范围，很多情况下不宜直接应用在高频信号线路的保护中，应用在交流电路的保护中时，因为其结电容较大会增加漏电流，在设计防护电路时需要充分考虑。

压敏电阻的通流容量较大，但比气体放电管小。

由于压敏电阻具有正反向对称的伏安特性,因此它既可以应用于直流电路,也可以用于交流电路。

Figure 2压敏电阻的作用示意图2.1.2压敏电阻基本结构如下为氧化锌压敏电阻的基本结构：A.瓷体：氧化锌（主材料）氧化铋、碳酸锰、氧化锑、氧化硅等掺杂料B.内电极：银（Ag）C.焊点：无铅焊锡（SnAgCu）D.外包封层：环氧树脂（阻燃等级V-0级）E.外电极：引线（镀锡铜线、CP线）Figure 3氧化锌压敏电阻的基本结构2.1.3压敏电阻的分类压敏电阻器可以按结构、制造过程、使用材料和伏安特性分类。

压敏电阻的原理
压敏电阻意思是"在一定电流电压范围内电阻值随电压而变"，或者是说"电阻值对电压敏感"的阻器。相应的英文名称叫“Voltage Dependent Resistor”简写为“VDR”。
随着加在它上面的电压不断增大，它的电阻值可以从MΩ（兆欧）级变到mΩ（毫欧）级。 当电压较低时，压敏电阻工作于漏电流区，呈现很大的电阻，漏电流很小；当电压升高进入非线性区后，电流在相当大的范围内变化时，电压变化不大，呈现较好的限压特性；电压再升高，压敏电阻进入饱和区，呈现一个很小的线性电阻，由于电流很大，时间一长就会使压敏电阻过热烧毁甚至炸裂。正常使用时压敏电阻处于漏电流区，受到浪涌冲击时进入非线性区泄放浪涌电流，一般不能进入饱和区
压敏电阻的特性参数
①压敏电压UN（U1mA）：通常以在压敏电阻上通过1mA直流电流时的电压来表示其是否导通的标志电压，这个电压就称为压敏电压UN。压敏电压也常用符号U1mA表示。压敏电压的误差范围一般是±10%。在试验和实际使用中，通常把压敏电压从正常值下降10%作为压敏电阻失效的判据。
②最大持续工作电压UC：指压敏电阻能长期承受的最大交流电压(有效值)Uac或最大直流电压Udc。一般Uac≈0.64U1mA，Udc≈0.83U1mA。
⑥额定功率（最大平均功率）Pm：指压敏电阻在室温下，连续承受多次冲击，且各次冲击之间间隔时间较短，因而有热积累效应的情况下，能够承受的最大平均功率。尽管压敏电阻能承受很大的脉冲功率，但能承受的平均功率却很小。
⑦电容C0：指压敏电阻两电极间呈现的电容，在几pF～几百nF的范围内。体积越小，压敏电压越高，电容越小。
实际使用中，压敏电压越高，施加的冲击电流越大，限制电压（或称残压）就越高，可从产品给出的V-I曲线上查到。

压敏电阻三角形接法压敏电阻是一种可以用来控制设备电流和电压的重要元件。

它们通常被用来保护电路和设备免受电压和电流干扰的影响。

压敏电阻可以有不同的工作方式，包括矩形接法、三角形接法等。

在本文中，将重点介绍压敏电阻的三角形接法。

压敏电阻三角形接法是一种常用的保护电路的技术。

它是由三个压敏电阻，两个电阻和一个电池组成。

在这种接法中，三个压敏电阻形成了一个三角形。

两个电阻则用于调整压敏电阻的阈值，从而使电路在给定电压下工作。

电池则用于提供电源。

当电压超过压敏电阻的阈值时，它会导致压敏电阻的电阻值变小，从而使电路中的电流增加。

这可以导致电压降低，从而保护电路和设备免受过电压的影响。

与其他压敏电阻接法相比，压敏电阻三角形接法有多种优点，其中最重要的是：1.高可靠性：压敏电阻三角形接法是一种非常可靠的电路保护技术。

它可以通过调整电阻值来适应不同的设备和电路，从而在保护电路的同时不会对其产生负面影响。

2.低成本：由于压敏电阻三角形接法所需元件比较简单，且在制造过程中成本相对较低，因此成本较低。

尤其是在需要大量生产时，可以减少生产成本。

3.易于维护：压敏电阻三角形接法的设计简单，易于维护。

一旦需要更换元件，可以很容易地更换。

4.操作简单：压敏电阻三角形接法的操作相对简单。

只需要调整电阻值即可适应不同情况。

无需复杂的计算和程序。

压敏电阻三角形接法适用于要求设备能够承受高电压的场景中。

它可以被广泛应用于各种不同的设备和电路，包括电子产品、电力设备、测量设备等。

在使用压敏电阻三角形接法时，需要注意以下事项：1.正确选择电阻和电池：在使用压敏电阻三角形接法时需要选择合适的电阻和电池。

这可以确保电路在各种情况下工作正常。

2.调整电阻值：为确保电路的稳定性，在使用压敏电阻三角形接法时需要调整电阻值。

这可以提高电路的可靠性。

3.注意维护：虽然压敏电阻三角形接法的设计相对简单，并且易于维护，但仍需要进行定期检查和维护。

这可以确保电路的正常运行。

压敏电阻分正负极吗，压敏电阻正负极怎么区分？
压敏电阻有正负极吗？对应这个问题，有很多人在问，那到底压敏电阻有没极性呢？压敏电阻是一种无极性过电压保护元件，无论是交流电路或直流电路，只需将压敏电阻器与被保护电器设备或元器件并联即可达到保护设备。

压敏电阻一般并联在电路中使用，当电阻两端的电压发生变化并超出额定值时，电阻内阻急剧变小，呈现短路状态，将串连在电路上的电流保险丝熔断，起到保护作用。

压敏电阻在电路中，常用于电源过压保护和稳压。

压敏电阻保护电路不被高电压烧坏。

当压敏电阻两端的电压打到压敏电阻的参数值，压敏电阻会由高阻值变为低阻值，把两端的电压降低，从而保护与其并联的其它元器件不被高电压烧坏的目的。

所以压敏电阻没有正负之分的。

压敏电阻有正负极之分吗?
压敏电阻器需根据特性区分极性，一般是没有极性的，所以普通人会认为没有极性但按其伏安特性分为对称型压敏电阻器和非对称型压敏电阻器，其中非对称型压敏电阻是有极性，这点需要注意。

压敏电阻有正负之分吗？是不是只要一端接输入，一端接地就行没有正负之分的，可以你那样接，但是如果你是L和N线你只采用一个压敏电阻接地，那压敏电阻建议你接在有保险丝的那条线上。

一般压敏电阻可以接在L和N线之间，当然还有好多方法了。

建议你去网上搜下压敏电阻的原理之类的。

注：图文源自网络，如有侵权问题请联系删除。
