下载文档原格式
钾钠长石矿的除铁提纯流程研发河北理工大学化学工程学院夏青长石是一族含有钾、钠、钙和少量钡等碱金属的架状构造的铝硅酸盐矿物。
长石在高温下熔融后成为胶体物质，冷却时不再结晶而成为透明的玻璃质，这种玻璃质具有高度的绝缘性，高度的化学稳定性，因此在一些工业部门具有广泛而重要的用途[1]。
长石的熔点在1100—1300℃之间，比石英和硅酸盐的熔点低，在与石英及硅酸盐矿物共融时有助融作用等特点，常用于玻璃及陶瓷工业的助熔剂，并可降低烧成温度。
在搪瓷原料工业上可用长石和其他原料相配。
此外，长石还可以用于磨料工业的磨具和磨料；生产玻璃纤维；用作焊条等的融合结合剂、去污剂。
钾长石是制造钾肥的原料，也是化工工业的原料。
长石因其优良的工艺特性被广泛用作玻璃、陶瓷、化工、磨料磨具、玻璃纤维、电焊条工业的原料[2]。
一、钾钠长石的除铁提纯流程钾钠长石矿中含有一定量有害杂质，特别是铁、钛元素的存在严重影响着长石的开发利用以及长石产品的质量。
随着高品质钾钠长石的开发殆尽，对低品位长石的除铁提纯是目前正在研发的一项重要课题。
钾钠长石矿的除铁提纯目前存在着多种方法和流程，结合目前低品位长石矿的开发利用情况，李学伟、管俊芳等[3]指出单一的选矿提纯工艺已不能满足当前的市场需求，采用多种选矿方法，组成联合选矿工艺是解决低品位矿选矿的有效途径。
本文以钾钠长石矿的“磨矿一脱泥一磁选一浮选”工艺流程为线索，对与该流程相关的流程环节进行详细的说明，并指出该流程在对钾钠长石矿的除铁提纯中实际取得的效果。
该流程的流程图见图1。
1. 磨矿对矿石进行磨矿，一方面是为了使有用矿物与有害矿物单体解离，一方面是为了满足最终产品的粒度要求，因此，磨矿是选别前的一个重要作业。
长石的磨矿主要分为干法磨矿和湿法磨矿两种。
相对而言，湿法磨矿效率较干法磨矿高并且不易出现“过磨“现象[1]。
磨矿介质是磨矿效率的重要影响因素，磨矿介质大致可以分为钢质介质、瓷质介质和石质介质。
某钾长石选矿除铁试验李文军;岳铁兵;吕良;曹飞;方利红【摘要】对某全铁含量0.68％的钾长石样品进行了选矿除铁试验研究.结果表明,采用单一反浮选除铁工艺流程,以碳酸钠和水玻璃为调整剂,油酸和731为捕收剂,在磨矿粒度-0.074 mm粒级占55％的条件下,碳酸钠用量2000 g/t(浮选矿浆pH=9),水玻璃用量300 g/t,油酸用量800 g/t,731用量600 g/t,刮泡时间10 min,得到了TFe含量0.2％的钾长石精矿.20 L浮选机验证试验不添加水玻璃,经过一粗两扫,得到了TFe含量0.18％的钾长石精矿.【期刊名称】《矿冶工程》【年(卷),期】2014(034)001【总页数】4页(P44-46,50)【关键词】钾长石;除铁;浮选【作者】李文军;岳铁兵;吕良;曹飞;方利红【作者单位】中国地质科学院郑州矿产综合利用研究所,河南郑州 450006;国家非金属矿资源综合利用工程技术研究中心,河南郑州 450006;中国地质科学院郑州矿产综合利用研究所,河南郑州 450006;国家非金属矿资源综合利用工程技术研究中心,河南郑州 450006;中国地质科学院郑州矿产综合利用研究所,河南郑州 450006;国家非金属矿资源综合利用工程技术研究中心,河南郑州 450006;中国地质科学院郑州矿产综合利用研究所,河南郑州 450006;国家非金属矿资源综合利用工程技术研究中心,河南郑州 450006;中国地质科学院郑州矿产综合利用研究所,河南郑州450006;国家非金属矿资源综合利用工程技术研究中心,河南郑州 450006【正文语种】中文【中图分类】TD97长石是一种重要的工业矿物，主要用作玻璃和陶瓷的生产原料。
美国约60%的长石用于玻璃制造业，在欧洲和亚洲约有20%～40%。
长石中的Al2O3在玻璃中起防止析晶、提高玻璃机械强度和抗化学腐蚀能力的作用，是普通玻璃不可缺少的化学组分;长石中的钾、钠可以部分代替其他昂贵的碳酸钾和纯碱，从而降低整个配料成本。

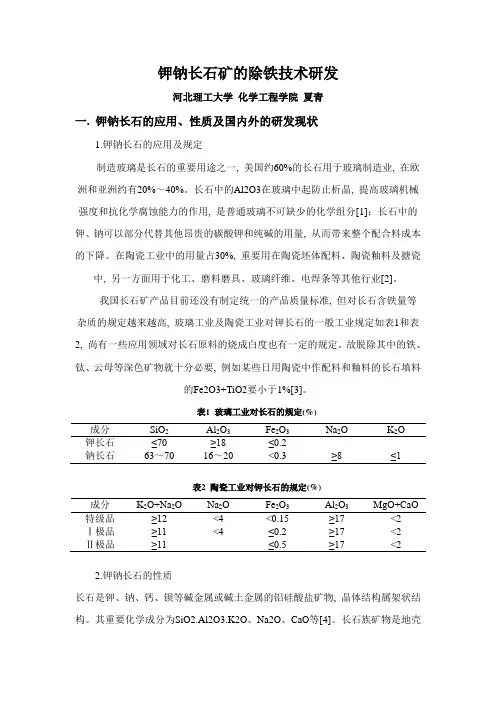

钾钠长石矿的除铁技术研发河北理工大学化学工程学院夏青一. 钾钠长石的应用、性质及国内外的研发现状1.钾钠长石的应用及规定制造玻璃是长石的重要用途之一, 美国约60%的长石用于玻璃制造业, 在欧洲和亚洲约有20%～40%。
长石中的Al2O3在玻璃中起防止析晶, 提高玻璃机械强度和抗化学腐蚀能力的作用, 是普通玻璃不可缺少的化学组分[1]；长石中的钾、钠可以部分代替其他昂贵的碳酸钾和纯碱的用量, 从而带来整个配合料成本的下降。
在陶瓷工业中的用量占30%, 重要用在陶瓷坯体配料、陶瓷釉料及搪瓷中, 另一方面用于化工、磨料磨具、玻璃纤维、电焊条等其他行业[2]。
我国长石矿产品目前还没有制定统一的产品质量标准, 但对长石含铁量等杂质的规定越来越高, 玻璃工业及陶瓷工业对钾长石的一般工业规定如表1和表2, 尚有一些应用领域对长石原料的烧成白度也有一定的规定。
故脱除其中的铁、钛、云母等深色矿物就十分必要, 例如某些日用陶瓷中作配料和釉料的长石填料的Fe2O3+TiO2要小于1%[3]。
表1 玻璃工业对长石的规定(%)成分SiO2Al2O3Fe2O3Na2O K2O 钾长石≤70≥18≤0.2钠长石63～70 16～20 <0.3 ≥8≤1表2 陶瓷工业对钾长石的规定(%)成分K2O+Na2O Na2O Fe2O3Al2O3MgO+CaO 特级品≥12<4 <0.15 ≥17<2 Ⅰ极品≥11<4 ≤0.2≥17<2 Ⅱ极品≥11≤0.5≥17<22.钾钠长石的性质长石是钾、钠、钙、钡等碱金属或碱土金属的铝硅酸盐矿物, 晶体结构属架状结构。
其重要化学成分为SiO2.Al2O3.K2O、Na2O、CaO等[4]。
长石族矿物是地壳中分布最广的矿物, 约占地壳总重量的50%, 是一种普遍存在的造岩矿物。
60%的长石赋存在岩浆岩中, 30%分布在变质岩中, 10%存在于沉积岩碎屑岩中, 但只有在相称富集时长石才干成为工业矿物。
酸浸除铁提纯钾长石粉的工艺试验[导读]采用硫酸作为浸出剂，通过单因素条件试验与正交试验，对河南洛阳篙县金都矿业公司的钾长石粉进行了硫酸酸浸除铁试验。
试验结果表明，在硫酸体积分数40%，温度94℃，酸浸时间为210min的优化条件下，钾长石粉铁的浸出率为93.2%，除铁效果显著。
钾长石是一种重要的工业原料，而天然钾长石矿石中又普遍含较多的铁质，降低了钾长石的经济价值，也妨碍了它在许多工业领域的应用。
研究表明，酸浸除铁是矿物除铁的一种较好方法，而硫酸除铁提纯钾长石又是比较新的课题，目前这一方面研究并不多。
本文在常压恒温下分别采用单因素和正交试验研究了硫酸除铁提纯钾长石的工艺条件。
一、试验材料与研究方法（一）试验材料试验所用原矿钾长石采自河南洛阳嵩县金都矿业公司，原矿样经球磨机初碎、中碎、细碎处理，过200目（－0.074mm）套筛，备用。
酸浸除铁试验所用样品未经重选和磁选处理。
钾长石矿样主要成分见表1。
表1 钾长石原矿粉的化学成分（质量分数）／％SiO2Al2O3Fe2O3K2O Na2O CaO MgO 64.96 18.07 2.50 15.30 0.20 0.40 微量（二）研究方法单因素条件实验：将恒温水浴升温至预定温度后，放入盛有硫酸的烧杯，待烧杯预热至设定温度，加入准确称取的钾长石粉1g，搅拌均匀。
达到设定的反应时间取出烧杯并置于冷水中冷却，此时反应结束。
经水循环式真空泵真空过滤、水洗，直至滤液接近中性，测定滤液中Fe2＋含量，从而得出此次酸浸出铁的浸出率。
依次确定最佳浸出时间、浸出温度和浸出剂硫酸体积分数。
正交试验：为了进一步确定各因素各水平对酸浸除铁效果的影响，采用4因素3水平正交试验对试验条件进行了优化，确定最佳酸浸除铁工艺参数。
二、试验结果及分析（一）硫酸体积分数与除铁率的关系酸浸温度为94℃，酸浸时间为210min，研究了硫酸体积分数对除铁率的影响，结果见图1。
图1 硫酸体积分数与除铁率的关系由图1可见，除铁率随硫酸体积分数的增大呈递增趋势，但是硫酸体积分数增加到一定程度后除铁率增长不明显了。
钾钠长石矿的除铁技术研发河北理工大学化学工程学院夏青一．钾钠长石的应用、性质及国内外的研发现状1. 钾钠长石的应用及要求制造玻璃是长石的主要用途之一，美国约60%的长石用于玻璃制造业，在欧洲和亚洲约有20%～40%。
长石中的Al2O3在玻璃中起防止析晶，提高玻璃机械强度和抗化学腐蚀能力的作用，是普通玻璃不可缺少的化学组分[1]；长石中的钾、钠可以部分代替其他昂贵的碳酸钾和纯碱的用量，从而带来整个配合料成本的下降。
在陶瓷工业中的用量占30%，主要用在陶瓷坯体配料、陶瓷釉料及搪瓷中，其次用于化工、磨料磨具、玻璃纤维、电焊条等其他行业[2]。
我国长石矿产品目前还没有制定统一的产品质量标准，但对长石含铁量等杂质的要求越来越高，玻璃工业及陶瓷工业对钾长石的一般工业要求如表1和表2，还有一些应用领域对长石原料的烧成白度也有一定的要求。
故脱除其中的铁、钛、云母等深色矿物就十分必要，例如某些日用陶瓷中作配料和釉料的长石填料的Fe2O3+TiO2要小于1%[3]。
表1 玻璃工业对长石的要求(%)成分SiO2Al2O3Fe2O3Na2O K2O 钾长石≤70≥18≤0.2钠长石63～70 16～20 <0.3 ≥8≤1表2 陶瓷工业对钾长石的要求(%)成分K2O+Na2O Na2O Fe2O3Al2O3MgO+CaO 特级品≥12<4 <0.15 ≥17<2 Ⅰ极品≥11<4 ≤0.2≥17<2 Ⅱ极品≥11≤0.5≥17<22. 钾钠长石的性质长石是钾、钠、钙、钡等碱金属或碱土金属的铝硅酸盐矿物，晶体结构属架状结构。
其主要化学成分为SiO2、Al2O3、K2O、Na2O、CaO等[4]。
长石族矿物是地壳中分布最广的矿物，约占地壳总重量的50%，是一种普遍存在的造岩矿物。
60%的长石赋存在岩浆岩中，30%分布在变质岩中，10%存在于沉积岩碎屑岩中，但只有在相当富集时长石才能成为工业矿物。
长石矿物富含钾、钠等碱金属，熔融温度较低(1100～1200℃)，熔融间隔较长，具有较强的助熔性和较高的化学稳定性[5]。
我国长石资源很丰富，以钾长石为主，但是能够满足工业要求的优质长石矿较少，绝大部分都含有石英、白云母、黑云母、金红石、磁铁矿、赤铁矿、褐铁矿，有些长石原矿中还含有磷灰石、黄铁矿、榍石、角闪石、电气石等，含铁量比较高，长石白度或烧成白度达不到要求。
为了提高长石的工业价值，满足工业对优质长石矿的需求，必须从劣质长石矿中去除杂质矿物，尤其是对铁、钛氧化物的去除[3]。
钾钠长石中铁的存在形式比较复杂，主要有以下三种情况：其一，以赤铁矿、褐铁矿为主，呈微细粒星点状零星分布在脉石中或云母矿物中，粒度一般较粗，这种集合体易于选别；其二，以铁染形成的氧化铁淋漓渗透污染钾长石的表面，或沿着裂隙、矿物间及钾长石的解理缝贯入分布，这种铁染形成的氧化铁大大地增加了除铁的难度；含铁的脉石矿物，例如铁钛矿、黑云母、电气石、角闪石、绿帘石、褐帘石、黄铁矿等，虽然这类矿物一般含量较低，但对长石精矿的质量影响较大，而且这类矿物采用传统的单一加工方法很难去除，这就会增加了除铁工艺流程，增加选矿的成本[5]。
3. 钾钠长石矿除铁技术研发现状近年来，国内外对钾钠长石的选矿提纯方面做了大量研究，主要包括以下几个方面：（1）矿石的粉碎长石矿的粉碎工艺包括破碎与磨矿。
长石的粉碎一方面是为了满足最终产品的粒度要求，另一方面也是除杂工艺的需要。
目前，长石磨矿主要分为干法和湿法两种方式，湿法磨矿效率比干法高，且不易出现“过磨”现象。
玻璃行业长石加工大多选用钢棒介质磨矿，磨矿效率高，且粒度均匀，但有铁质污染，导致长石质量不高；陶瓷行业采用石质轮碾或瓷球磨矿，磨矿效率低，能耗高。
在保证长石产品高质量的基础上，实现高效率磨矿和连续化生产是长石加工提纯研究的一项重要课题。
陈国安采用“锤式破碎→摆式磨粉→磁选”的工艺流程，获得了含Fe2O30.05%的优质长石精矿。
高惠民等采用“湿式棒磨与螺旋分级闭路—弱磁选与强磁选”工艺流程，使Fe2O3含量0.17%的长石矿经一次选别后，获含Fe2O30.09%的长石精矿，产率达92.2%[5]。
（2）洗矿与脱泥洗矿适用于产自风化花岗岩或长石质砂矿的长石，主要是去除粘土、细泥和云母等杂质，即可降低长石矿中Fe2O3含量，又可提高长石矿中钾、钠含量。
洗矿工艺常采用振动筛或洗矿槽，它是利用粘土、细泥、云母粒度细小或沉降速度小(比重轻)，在水流作用下易与粗粒长石分开。
脱泥主要是为了除去矿石中的原生矿泥及因磨矿等产生的次生矿泥，防止大量细泥影响后续作业(如浮选、磁选等)的选别效果。
通常在单一或复合力场中脱泥，常用设备有脱泥斗、离心机、水力旋流器等。
另外，由于胺类捕收剂对矿泥很敏感。
RNH3+易吸附在荷负电的矿泥颗粒表面，这样不仅要消耗大量的捕收剂，而且常会造成大量黏性泡沫，使过程失去选择性，降低浮选效果。
所以使用胺类捕收剂时浮选矿浆需进行预先脱泥[6]。
（3）磁选由于长石中的铁矿物、黑云母、角闪石和电气石等都具有一定的磁性，因此在外加磁场的作用下可与长石分离。
一般地，长石中这类矿物磁性较弱，只有采用强磁选设备才能获得较好的分选效果[5]。
目前，国内用于长石除铁的磁选设备主要有：永磁辊式强磁选机、永磁筒式中强磁场磁选机、电磁平环强磁选机、电磁感应辊式强磁选机、高梯度强磁选机及超导强磁选机等[7]。
其中，高梯度磁选机是目前从微细粒矿物中去除铁矿物、云母最有效的磁选设备，其背景磁感应强度可达到2.0T（国外可达5.0T），可对-0.074mm的长石矿进行提纯。
长沙矿治院采用CRIMM型高梯度磁选机对湖南平江长石矿进行选矿提纯，原矿经一次磁选，可使Fe2O3含量由0.2%降至0.05%。
安徽明光长石矿采用赣州有色金属研究所研制的Slon立环脉动高梯度磁选机进行选矿提纯，原矿经一次磁选，可使Fe2O3含量由0.6%降至0.3%以下。
采用高梯度磁选机除铁是生产高品级长石产品的有效途径，缺点是设备及运行成本较高[8]。
王会云等[5]利用国内常用的稀土永磁辊式强磁选机、电磁除铁器、SHP湿式强磁选机和湿式筒式强磁选机，进行了探索性磁选试验，结果表明，由于-44μm 钾长石粉粒度偏细，采用一般的磁选机很难获得Fe2O3含量0.1%以下甚至更低的超纯钾长石精矿。
而采用其研制的新型高效长石除铁强磁选机对平江-44μm长石粉进行磁选，可将原矿Fe2O3的含量由0.17%降低到0.03%，达到了国际领先水平。
高惠民等[5]利用高梯度磁选机进行了除铁试验研究，采用干磨和湿磨两种方式，结果表明，在这两种方式中，磁选除铁效果都很好，经过高梯度磁选除铁后的长石粉作釉料时，烧成的陶瓷釉面没有黑色铁斑点，提高了瓷器的等级。
而未经磁选的长石粉作釉料时，即使其铁含量很低，有时也会在瓷器表面形成黑色斑点。
周奇珍[9]采用新型DLSD-15超精细高梯度湿式磁选机除铁，除铁率最差达81.51%，且精矿中铁的含量较低，为0.05%，达到很好的除铁效果。
当煅烧温度都为1200℃时，没经过除铁前，产品煅烧后的白度为23.4，通过新型DLSD系列超精细高梯度湿式磁选机除铁后，其白度最低可达73.8，平均可达74.1，因此，除铁后产品的白度明显增，为用户带来更可观的经济效益。
（4）浮选对长石浮选国内外已进行了大量的试验研究，主要致力于对阴离子捕收剂、阳离子捕收剂和活性剂进行长石分离和回收的作用机理的研究。
浮选是长石选矿提纯的有效途径，一方面浮选可以去除矿石中的铁、钛矿物，一般均采用反浮选去除铁、钛矿物；另一方面浮选可以实现长石与石英的分离，使长石矿物得到进一步的提纯[8]。
长石与云母的分离[5]：云母易在粗磨的条件下进行浮选，通常使用反浮选的方法除去云母。
一方面是为了减少长石在云母浮选中的损失；另一方面，云母磨矿过细会消耗大量价格昂贵的药剂。
云母既可以在酸性回路中也可以在碱性回路中浮选，大多数采用酸性浮选法。
云母天然可浮性使得它很容易用胺类阳离子捕收剂浮选回收。
浮选矿浆用硫酸调到pH值≈3，浮选云母的捕收剂为十二胺。
长石与石英分离[5]：目前，石英—长石分离技术大致有三种：酸性浮长石法、中性浮长石法及碱性浮石英法。
其中，最成熟、应用最广泛的是酸性浮长石法，但这一工艺需要强酸性的介质条件，造成设备腐蚀严重。
因此，中性浮长石法和其它几种工艺方法有着良好的应用前景，代表着石英—长石浮选分离工艺的发展方向，尽管目前这些方法还不够成熟，大部分仅限于实验室研究，在工业生产中应用的较少，但是这些工艺方法值得进一步探讨和改进，以便早日实现工业应用。
长石与含铁矿物的分离：一般情况下，长石矿物中的铁主要赋存于云母、黄铁矿、少量赤褐铁矿和含铁的碱金属硅酸盐(例如石榴子石、电气石和角闪石)。
通常，在pH值2.5～3.5的酸性条件下，采用胺类阳离子捕收剂可浮出云母；在pH 值5～6的酸性条件下，采用黄药类捕收剂可浮选出黄铁矿等硫化矿物；在pH值3～4的酸性条件下用磺酸盐类捕收剂可浮选出含铁硅酸盐。
Gulsoy等[10]利用两段浮选进行了从实验室浮选测试到工业应用的试验研究，并得到很好的效果。
首先，采用牛脂胺醋酸盐作为捕收剂，用50%的MIBC和50%的松油作为起泡剂，在pH 值为2.5～3的条件下去除云母。
然后，使用油酸钠，pH值为5.5～6.5，在磨矿粒度-300μm的条件下除去钛、铁氧化物。
其最终得到TiO2+Fe2O3<0.12%的高品质精矿，此法得以在工业中应用。
范海宝等在pH值为5的弱酸条件下，用油酸钠进行单一浮选除铁，得到Fe2O3<0.2%的长石精矿，达到工业要求。
长石与含钛矿物的分离：目前，国内外关于长石中钛杂质的研究很少，只指出长石中钛主要赋存在金红石(或锐钛矿)、钛铁矿和少量榍石中[5]。
本课题主要在于说明钾钠长石矿的除铁技术发展，故含钛杂质的去除这里不予介绍。
（5）磁—浮等联合流程某些高铁极难选长石矿，不仅含铁很高，而且其中部分铁矿物是以铁染形式渗透于长石解理间，对于这些矿物，如果采用单一选别工艺都不能满足精矿要求时，可以采用联合流程。
徐龙华等对四川某低品位长石采用“磁选—浮选”联合工艺，获得合格的钾钠长石精矿，且可综合回收石英。
庞玉荣等采用“反浮选—强磁选”联合工艺流程，获得K2O+Na2O含量为13.92%、Fe2O3含量为0.2%的钾长石精矿。
李晓燕等采用“磁选—脱泥—浮选”联合工艺流程将长石中的铁降低到0.051%，二氧化钛降低到0.018%，氧化钙降低到0.05%，氧化钾达到13.39%，长石产率达到87%[5]。
（6）其他选矿工艺酸浸[3]：酸浸是去除长石杂质的有效方法，它往往是处理长石中含有极细微嵌晶结构的杂质。
