永久煤柱损失量计算方法

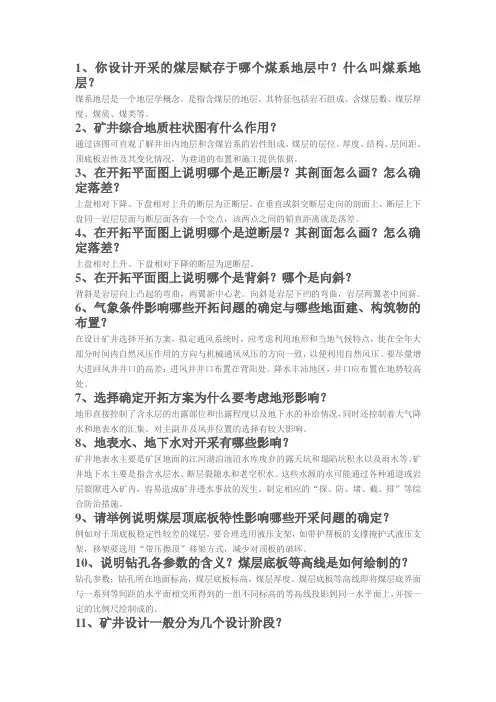

1、你设计开采的煤层赋存于哪个煤系地层中？什么叫煤系地层？煤系地层是一个地层学概念。

是指含煤层的地层。

其特征包括岩石组成、含煤层数、煤层厚度、煤质、煤类等。

2、矿井综合地质柱状图有什么作用？通过该图可直观了解井田内地层和含煤岩系的岩性组成，煤层的层位、厚度、结构、层间距、顶底板岩性及其变化情况，为巷道的布置和施工提供依据。

3、在开拓平面图上说明哪个是正断层？其剖面怎么画？怎么确定落差？上盘相对下降、下盘相对上升的断层为正断层。

在垂直或斜交断层走向的剖面上，断层上下盘同一岩层层面与断层面各有一个交点，该两点之间的铅直距离就是落差。

4、在开拓平面图上说明哪个是逆断层？其剖面怎么画？怎么确定落差？上盘相对上升、下盘相对下降的断层为逆断层。

5、在开拓平面图上说明哪个是背斜？哪个是向斜？背斜是岩层向上凸起的弯曲，两翼新中心老。

向斜是岩层下凹的弯曲，岩层两翼老中间新。

6、气象条件影响哪些开拓问题的确定与哪些地面建、构筑物的布置？在设计矿井选择开拓方案，拟定通风系统时，应考虑利用地形和当地气候特点，使在全年大部分时间内自然风压作用的方向与机械通风风压的方向一致，以便利用自然风压。

要尽量增大进回风井井口的高差；进风井井口布置在背阳处。

降水丰沛地区，井口应布置在地势较高处。

7、选择确定开拓方案为什么要考虑地形影响？地形直接控制了含水层的出露部位和出露程度以及地下水的补给情况，同时还控制着大气降水和地表水的汇集。

对主副井及风井位置的选择有较大影响。

8、地表水、地下水对开采有哪些影响？矿井地表水主要是矿区地面的江河湖泊池沼水库废弃的露天坑和塌陷坑积水以及雨水等。

矿井地下水主要是指含水层水、断层裂隙水和老空积水。

这些水源的水可能通过各种通道或岩层裂隙进入矿内，容易造成矿井透水事故的发生。

制定相应的“探、防、堵、截、排”等综合防治措施。

9、请举例说明煤层顶底板特性影响哪些开采问题的确定？例如对于顶底板稳定性较差的煤层，要合理选用液压支架，如带护帮板的支撑掩护式液压支架，移架要选用“带压擦顶”移架方式，减少对顶板的破坏。

生产矿井储量管理规程(修订版)生产矿井储量管理规程（试行）中华人民共和国煤炭工业部制订一九八三年九月目录第一章总则第二章储量计算第一节第二节第三节第四节第五节第三章第一节第二节第三节第四节第四章第一节第二节第三节第五章附录一附录二附录三附录四储量的分类和分级各级储量的圈定储量计算标准储量计算的一般原则可采储量计算储量动态与损失储量增减储量的开采与损失损失率储量变动及损失的管理保护资源，减少损失一般要求责任制度业务监督附则储量及损失量计算图纸及台帐用统计产量代替实测产量改正计算公式永久煤柱损失量摊销方法储量及损失量报表的填报要求第一章总则第1条煤炭资源是国家的宝贵财富，是建设社会主义现代化的重要能源。

为贯彻国家矿产资源法和煤炭工业技术政策，加强生产矿井煤炭资源的管理，进行合理开采，减少损失，特制定本规程。

第2条搞好储量管理，提高资源回收，是与地质、设计、生产技术和生产管理等都有直接关系的一项工作，各有关部门必须密切配合，共同做好，并由主管生产的局、矿长、总工程师具体负责。

地质测量部门要负责了解、掌握矿井储量的数量、质量、分布、损失等及其变化情况，并对资源的合理开采实行业务监督。

第3条储量数字是矿井设计、改扩建、开拓延深和安排生产接续的主要依据，任何人必须严肃对待。

矿务局、矿掌握或上报的储量，必须以地测部门提出的经过审核的数字为准，任何部门或个人都不得擅自改动。

第4条生产矿井储量管理工作的基本任务和内容是：一、查清生产矿井煤炭资源情况，定期测算并上报储量的变化及开采、损失情况，为矿井生产建设提供技术依据；二、根据煤炭工业技术政策的要求，对资源的合理开采实行业务监督。

对违反技术政策，破坏和丢失煤炭资源的行为，及时提出意见和建议，并向有关领导和部门反映；三、积极寻找煤炭资源，扩大可采范围，增加可采储量，为矿井正常持续生产、扩大生产能力和延长矿井服务年限提供物质基础。

四、进行储量报损、注销、地质及水文地质损失、转出、转入的呈报和审批工作；五、参与制定和检查、分析各种回采率设计指标及其执行情况，为合理开采和利用地下资源提供建设性意见。

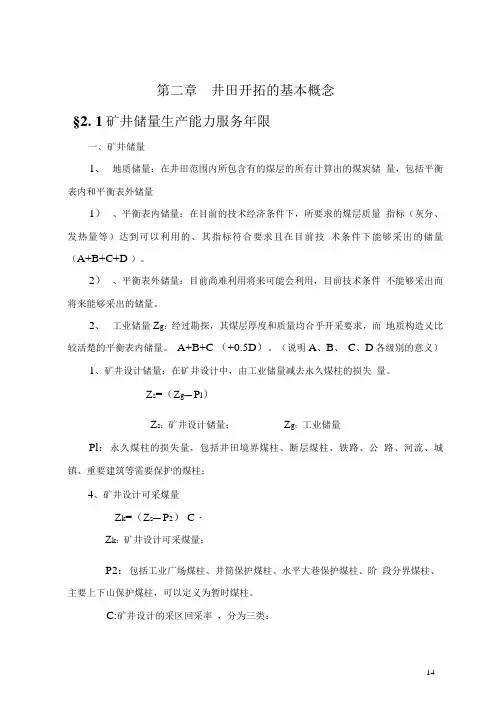

第二章井田开拓的基本概念§2. 1矿井储量生产能力服务年限一、矿井储量1、地质储量：在井田范围内所包含有的煤层的所有计算出的煤炭储量，包括平衡表内和平衡表外储量1）、平衡表内储量：在目前的技术经济条件下，所要求的煤层质量指标（灰分、发热量等）达到可以利用的、其指标符合要求且在目前技术条件下能够采出的储量（A+B+C+D ）。

2）、平衡表外储量：目前尚难利用将来可能会利用，目前技术条件不能够采出而将来能够采出的储量。

2、工业储量Z g：经过勘探，其煤层厚度和质量均合乎开采要求，而地质构造乂比较活楚的平衡表内储量。

A+B+C （+0.5D）。

（说明A、B、C、D各级别的意义）1、矿井设计储量：在矿井设计中，由工业储量减去永久煤柱的损失量。

Z s=（Z g—P l）Z s：矿井设计储量；Z g：工业储量Pl：永久煤柱的损失量，包括井田境界煤柱、断层煤柱、铁路、公路、河流、城镇、重要建筑等需要保护的煤柱；4、矿井设计可采煤量Z k=（Z s—P2） C・Z k：矿井设计可采煤量；P2：包括工业广场煤柱、井筒保护煤柱、水平大巷保护煤柱、阶段分界煤柱、主要上下山保护煤柱，可以定义为暂时煤柱。

C:矿井设计的采区回采率，分为三类：厚煤层> 75%中厚煤层> 80% 薄煤层> 85%5、各类储量之间的关系（F井设计可采储量J矿井设计储量1 （矿井可采储量）「工业储量L永久煤柱损失设计损失量:能利用储量•（A+B+C）矿井地质储量（A+B+C+D）远景储量（D）暂不能利用储量二、矿井生产能力井型大小的确定，在划分时就需考虑储量，尺寸。

1、储量：指工业储量。

大型井，投资多，应有较长的生产期（服务年限）,储量应大。

下表是在一般情况下，矿井和第一开采水平的最低服务年限。

（服务年限的计算，后面会讲到）2、开采能力：矿井生产条件能保证的原煤生产能力。

主要是采区的生产能力与同时生产的采区数。

同采采区数与井型有关。

关于生产矿井储量及损失量计算办法的规定（原煤炭部1982年2月以（82）煤生字第031号文颁发）目录第一章前言第二章储量第三章储量损失第四章损失率第五章储量及损失量的填报第六章附则第一章前言生产矿井储量的数量、形态、分布、损失及其变化情况等资料，是进行矿井设计、制订生产计划和远景规划、安排生产接替的主要技术依据。

正确地测量、统计、计算和真实地反映矿井储量及损失量的情况，有很重要的意义，各生产单位必须配备足够的专职储量管理人员，按本规定的统一要求进行。

第二章储量第1条储量分类1、根据煤炭资源能利用的程度和开采技术条件，储量的分类可用下表形式表述：可采储量工业储量—能利用储量度—（设计损失）地质储量—远景储量暂不能利用储量2、地质储量：指生产矿井井田技术边界范围内，通过地质手段（物探、钻探、巷探、地质调查等）查明，符合煤炭储量计算标准要求的全部储量。

根据我国的能源政策和煤炭资源情况，按目前煤矿开采技术水平，地质储量分为能利用储量和暂不能利用储量。

⑴能利用（表内）储量：指煤层的厚度、质量符合当前煤矿开采经济技术条件的储量。

根据对煤层的勘探和研究程度，又分为工业储量和远景储量。

①工业储量，是在能利用储量中，可以作为设计和投资根据的那部分储量。

工业储量包括可采储量和设计损失。

可采储量，是指在工业储量中，预计可以采出来的那部分储量。

工业储量减去设计损失，即为可采储量。

②远景储量，指在能利用储量中，研究程度不足，只能作为地质勘探设计和矿区发展远景规划依据的那部分储量。

⑵暂不能利用（表外）储量：指煤层的厚度、质量不能满足当前煤矿开采经济技术条件的要求，或因水文地质条件及开采技术条件特别复杂等原因，目前开采很困难，暂时不能利用的储量。

第2条储量的级别1、储量的级别：报据对煤层勘探和研究程度的不同，以及设计、生产部门的需要，储量分为四级：A级、B级、C级、D级。

A级和B级称为高级储量。

2、确定各级储量的条件：⑴A级储量。

煤炭损耗单价计算公式煤炭是世界上最重要的能源资源之一，它被广泛用于发电、供暖、工业生产等领域。

然而，在煤炭的开采、运输和使用过程中，会产生一定的损耗。

煤炭损耗是指在煤炭的生产、运输、储存和使用过程中，由于各种原因造成的煤炭的损失。

煤炭损耗不仅会导致资源的浪费，还会增加企业的成本，影响企业的经济效益。

因此，合理计算煤炭损耗单价对于企业管理和成本控制至关重要。

煤炭损耗单价计算公式是企业计算煤炭损耗成本的重要工具。

通过该公式，企业可以准确计算煤炭损耗的成本，并据此制定合理的生产和管理措施，降低煤炭损耗，提高资源利用率，从而提升企业的经济效益。

下面我们将介绍煤炭损耗单价计算公式的具体内容和应用方法。

煤炭损耗单价计算公式的具体内容如下：煤炭损耗单价 = 煤炭损耗成本 / 煤炭损耗量。

其中，煤炭损耗成本是指企业在生产、运输、储存和使用过程中由于煤炭的损耗所产生的成本，包括煤炭的原材料成本、生产成本、运输成本、储存成本等；煤炭损耗量是指企业在生产、运输、储存和使用过程中由于煤炭的损耗所造成的实际损失量。

在实际应用中，企业可以根据自身的实际情况对煤炭损耗单价计算公式进行调整，以适应不同的生产和管理需求。

例如，企业可以根据不同的损耗环节和损耗原因，对煤炭损耗成本进行细分，进一步提高计算的准确性和精度。

同时，企业还可以结合实际的生产和管理情况，对煤炭损耗量进行动态监测和调整，及时发现和解决煤炭损耗问题，保障企业的经济效益和可持续发展。

除了煤炭损耗单价计算公式外，企业还可以通过其他方法对煤炭损耗成本进行评估和控制。

例如，企业可以建立完善的煤炭损耗监测体系，对煤炭的损耗环节和损耗原因进行全面分析和评估，找出损耗的根本原因，采取有效的措施加以解决，降低煤炭的损耗量和成本。

同时，企业还可以加强对煤炭损耗的管理和监督，建立健全的内部控制机制，规范煤炭的生产、运输、储存和使用过程，提高资源利用效率，降低煤炭的损耗成本。

总之，煤炭损耗单价计算公式是企业计算煤炭损耗成本的重要工具，对于提高企业的经济效益和可持续发展具有重要意义。

煤矿工业储量计算方法煤矿资源/储量计算根据详查报告总结，勘探区共获得控制的内蕴经济资源量（332）+推断的内蕴经济资源量（333）+预测的资源量（334）321345万t。

其中控制的内蕴经济资源量（332）90512万t，推断的内蕴经济资源量（333）201836万t，预测的资源量（334）28997万t。

控制的内蕴经济资源量（332）占总资源量的28.2%；推断的内蕴经济资源量占总资源量的62.8%，详见表44。

2、资源/储量评价和分类根据煤层查明程度、煤层赋存条件、开采条件和开采的经济性进行评价。

（1）矿井控制的资源量90512万t。

由于本地区煤层开采技术条件较好，地质构造和水文地质简单，各煤层的开采受不利因素限制极少，无孤立不可采块段，开采效益显著，因此设计把控制的资源量作为控制的经济预可采基础储量，即矿井获得控制的经济预可采基础储量（122b）90512万t。

（2）获得推断内蕴经济资源量（333）201836万t。

矿权范围内共获煤炭资源/储量321345万t。

表44 矿井资源/储量分析表3根据《煤矿工业矿井设计规范》，矿井工业资源/储量是指地质资源量经可行性评价后，其经济意义在边际经济及以上的基础储量及推断的内蕴经济的资源量乘以可信度系数之和。

可信度系数值取0.7~0.9。

地质构造简单、煤层赋存稳定的矿井，333的可信度系数取0.9，地质构造复杂、煤层赋存不稳定的矿井取0.7，根据本矿井各主采煤层均为较稳定煤层、地质构造简单的赋存情况，取0.85的可信度系数。

按此计算矿井工业资源/储量为262072.6万t，见表45。

4、矿井探矿权范围设计资源/储量设计资源/储量＝工业资源/储量－永久煤柱损失全矿井各类煤柱留设共计2210.2万t，留设方法如下：（1）井田边界煤柱根据有关规程规范的要求，在井田范围内留设井田边界安全煤柱，煤柱宽度为50m，共留设2210.2万t。

表45 矿井工业资源/储量分析表（2井田范围内中南部有零星住户分布，北部有红庆河镇所在地，住户较多；根据设计前期调查，伊金霍洛旗政府已在该地区实行新农村建设，统一规划，统一部署，井田内所有住户建议建设单位结合当地政府政策，可根据井下工作面推进速度，采取逐步搬迁措施，该方法经济合理，可操作性强，故不设村庄保护煤柱。

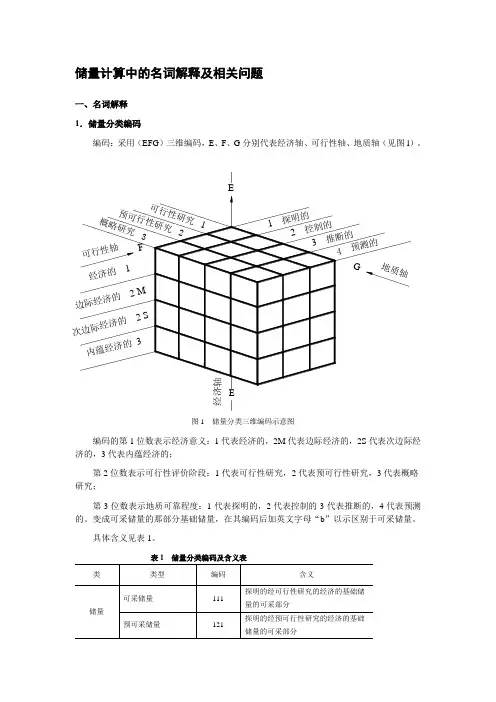

储量计算中的名词解释及相关问题一、名词解释1．储量分类编码编码：采用（EFG）三维编码，E、F、G分别代表经济轴、可行性轴、地质轴（见图l）。

E经图1 储量分类三维编码示意图编码的第1位数表示经济意义：1代表经济的，2M代表边际经济的，2S代表次边际经济的，3代表内蕴经济的；第2位数表示可行性评价阶段：1代表可行性研究，2代表预可行性研究，3代表概略研究；第3位数表示地质可靠程度：1代表探明的，2代表控制的3代表推断的，4代表预测的。

变成可采储量的那部分基础储量，在其编码后加英文字母“b”以示区别于可采储量。

具体含义见表1。

表1 储量分类编码及含义表2．储量分类的经济意义对地质可靠程度不同的查明矿产资源，经过不同阶段的可行性评价，按照评价当时经济上的合理性可以划分为经济的、边界经济的、次边界经济的、内蕴经济的。

1）经济的：其数量和质量是依据符合市场价格确定的生产指标计算的。

在可行性研究或预可行性研究当时的市场条件下开采，技术上可行，经济上合理，环境等其他条件允许，即每年开采矿产品的平均价值能足以满足投资回报的要求。

或在政府补贴和（或）其他扶持措施条件下，开发是可能的。

2）边际经济的：在可行性研究或预可行性研究当时，其开采是不经济的，但接近于盈亏边界，只有在将来由于技术、经济、环境等条件的改善或政府给予其他扶持的条件下可变成经济的。

3）次边际经济的：在可行性研究或预可行性研究当时，开采是不经济的或技术上不可行，需大幅度提高矿产品价格或技术进步，使成本降低后万能变为经济的。

4）内蕴经济的：仅通过概略研究做了相应的投资机会评价，末做预可行性研究或可行性研究。

由于不确定因素多，无法区分其是经济的、边际经济的，还是次边际经济的。

3．经济储量1）可采储量（111）：探明的经济基础储量的可采部分。

是指在已按勘探阶段要求加密工程的地段，在三维空间上详细圈定了矿体，肯定了矿体的连续性，详细查明了矿床地质特征、矿石质量和开采技术条件，并有相应的矿石加工选治试验成果，己进行了可行性研究，包括对开采、选冶、经济、市场、法律、环境、社会和政府因素的研究及相应的修改，证实其在计算的当时开采是经济的。

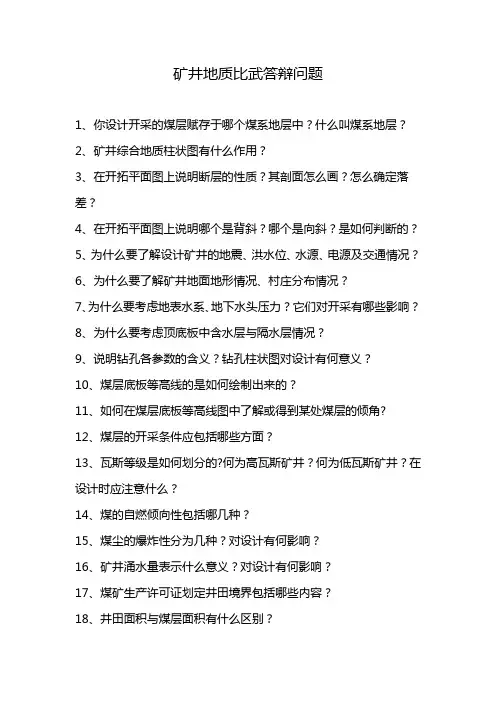

矿井地质比武答辩问题1、你设计开采的煤层赋存于哪个煤系地层中？什么叫煤系地层？2、矿井综合地质柱状图有什么作用？3、在开拓平面图上说明断层的性质？其剖面怎么画？怎么确定落差？4、在开拓平面图上说明哪个是背斜？哪个是向斜？是如何判断的？5、为什么要了解设计矿井的地震、洪水位、水源、电源及交通情况？6、为什么要了解矿井地面地形情况、村庄分布情况？7、为什么要考虑地表水系、地下水头压力？它们对开采有哪些影响？8、为什么要考虑顶底板中含水层与隔水层情况？9、说明钻孔各参数的含义？钻孔柱状图对设计有何意义？10、煤层底板等高线的是如何绘制出来的？11、如何在煤层底板等高线图中了解或得到某处煤层的倾角?12、煤层的开采条件应包括哪些方面？13、瓦斯等级是如何划分的?何为高瓦斯矿井？何为低瓦斯矿井？在设计时应注意什么？14、煤的自燃倾向性包括哪几种？15、煤尘的爆炸性分为几种？对设计有何影响？16、矿井涌水量表示什么意义？对设计有何影响？17、煤矿生产许可证划定井田境界包括哪些内容？18、井田面积与煤层面积有什么区别？19、矿井可采储量是如何计算的？矿井永久煤柱损失包括哪些？20、煤炭回采率有几种？是如何规定的?21、你的设计中，煤炭储量是如何计算的？考虑了哪些因素?5、22、你为设计中，如何合理留设井田境界、采区边界隔离煤柱与断层防水煤柱？各类煤柱损失如何计算？23、矿井井型包括哪些？是如何划分的？你设计的矿井属于何种井型？24、矿井工作制度指的是什么？25、请解释设计中矿井工业场地（或井筒）保护煤柱是如何计算的？26、在确定矿井生产能力时需要考虑哪些因素？27、矿井生产能力与矿井服务年限有何关系？28、何为储量备用系数？为什么要考虑之？。

总则毕业设计是学生综合运用所学理论知识于实践的极好尝试，也是学生在学校四年学习期间，培养分析问题和解决问题能力的最后一个环节。

为使学生毕业后能在矿山实际工作中更快进入“角色”，在毕业设计时应使这一“教学设计”环节尽可能地贴近“真设计”。

为此，学生在设计时应遵守以下基本原则：一、矿井设计必须贯彻国民经济建设有关方针政策，特别是煤炭工业的各项具体政策，应有全局观点。

二、矿井设计应在立足国情的前提下，满足技术先进，经济合理，安全适用，并将矿井为发展留有余地的原则。

在目前，还应特别注意提高经济效益、社会效益和环境效益，以取得较好的综合效益。

三、在设计中，应理论联系实际，尽量运用所学的科学技术知识，应拓宽思路，在不违反国家方针政策和技术规范的前提下，大胆采用国内外先进技术和设计方法；四、设计应按有关部门指定的技术范围、规程、标准系列等进行。

设备选型上要注意以标准化、通用化、系列化并在国内成批量供应的型号为依据，新技术新工艺应以国内试验成功并经过鉴定批准的方能采用。

第一章矿区开发条件§1 本章内容编写本章内容时，应有针对性的围绕设计题来进行，目的是使阅读者也认为该矿区的确具有开采价值。

本章的内容是后述各章的设计基础，基本内容如下：一、矿区概述（一）简述矿区行政区划、地理位置（经纬度可省去）、交通情况，地形地貌等主要地理特征；（二）简述矿区气候条件：气温（最高、最低、平均）、降水量（雨和雪的最大、最小、年降水量）、风情、冻结期等；（三）略述水文情况：矿区主要河流、湖泊的位置、流量、历年的最高洪水位、工业和居民用水的水源及供应情况；（四）简述矿区内地方小矿及小窑的分布及开采情况；（五）简述矿区及附近的工农业和其他企业情况，建材和电力供应条件；（六）插图：矿区交通位置图。

尽量用实习矿井收集到的交通位置图，幅面为一页说明书尺寸，不一定按比例绘制，只须说明矿区位置与其他交通枢纽或主要城市的关系（铁路、公路及公里数）。

“三量”计算公式一）三量的可采期限规定如下：1、开拓煤量的可采期限—般为三至五年以上；2、准备煤量的可采期限—般为一年以上；3、回采煤量的可采期限一般为四至六个月以上。

(二)三量实际可采期计算公式1、生产矿井：期末开拓煤量开拓煤量可采期(年)＝──────────当年计划年产量期末准备煤量准备煤量可采期(月)＝──────────当年平均月计划产量期末回采煤量回采煤量可采期(月)＝当年平均月计划回采产量(三)三量的解释和计算范围：1、开拓煤量：开拓煤量系指已完成开采所必需的主井、副井、风井、井底车场、主要石门(或称中央石门)或采区石门、集中运输大巷或运输大巷、集中下山或采区下山、主要溜煤眼和必要的总回风道等的开拓、掘进工程所构成的煤量。

沿倾斜由已掘凿的集中运输大巷或运输大巷的水平起，向上直到总回风道、煤层风化带下部边界或采空区下部边界上；沿走向到煤层两翼最后—个上山(或下山、石门)采区边界，这个范围内的煤量减去地质损失、设计损失和开拓煤量可采期限内不能开采的煤量后，即为开拓煤量。

计算公式如下：开拓煤量＝(煤层两翼已开拓的走向长度×采区平均斜长×煤层平均厚度×煤的容重－地质损失－开拓煤量可采期限内不能开采的煤量)×采区回采率说明：(1)用上山开采单一煤层时，两翼运输大巷和必要的总回风道必须作通到采区上山口的位置，运输大巷并应超过采区上山的采区车场岔道外一百米以上，以便车场调车与大巷继续掘进互不干扰。

此时，开拓煤量计算公式中的煤层两翼走向长度应计算至此上山的采区边界；若运输大巷或总回风道末做通到采区上山口位置，走向长度只能计至前一上山采区的边界。

(2)用下、上山同时开采单一煤层时，下山部分的开拓煤量也应计算在内。

如系用“采区下山”开采时，采区下山应掘至采区车场，并完成采区车场的掘凿工程。

此时计算公式中的煤层走向长度应至下山采区的边界。

如采用“集中下山”采时，必须完成集中下山的车场和底运输大巷的掘凿工程，而且本水平运输大巷及集中下山底运输大巷都应作到采区上山口位置，底运输大巷要超过采区上山的车场岔道外一百米以上。

在储量计算中，面积以平方米（m2）、厚度以米（m ）、容重以立方米吨（t/m3)、含量以吨（t ）为单位。

储量汇总时以万吨为单位，取小数点后一位。

小数点后第二位四舍五入。

第21条 储量计算结果必须经验丰富检查。

检查应在原计算图上以相同的计算方法进行。

检查结果若在允许范围内，应以原计算结果为依据如果超过允许误差，应查找原因予以更正。

储量块段面积的量测，需由他人抽查。

抽查的比例应大于总块段个数的10%。

每个块段两次面积之差，不得超过求积仪的允许误差。

在抽查的块段个数中，有30%以上超过允许误码差时，应全部重算。

实际工作面损失率的计算公式为：100% 工作面损失量工作面损失率（％）＝工作面采出量＋工作面损失量计算公式中各项的含义：1、工作面采出量。

即回采工作面内根据实测结果计算出来的采出煤量。

计算化工是：Q 面＝S 面·h ·d －R式中：Q 面――工作面采出量；S 面――工作面实际采空面积（即工作面运输机巷内侧到回风巷的内侧，开切眼内侧到工作面煤壁这个区域的面积）；h ―――平均实际采高。

如其变化较大，应按分块、分段的不同采高计算。

平均实际采高，不包括大于0.05m 夹石的厚度；d ―――煤的容重；R ―――工作面内实际发生的落煤损失。

2、工作面损失量即实际工作面损失（解释见本章第二节第32条）。

一、公式使用范围：本式是计算报告期内单个采区 损失率的公式。

1、当计算从开采到报告期未（或结束）累计采区回采率时，式中的“损失量”应是采区从开采到报告期未（或结束）的全部损失量，式中的“采了量”应是采区从开采到报告期未（或结束）的全部采出量2、计算全矿井平均采区损失率时，式中的损失量应是全矿井各个采区（包括报告期内正在开采的和已经结束的采区）的损失量之和；式中的采出量亦应是全矿井各个采区（包括报告期内正在开采的和已经结束的采区）的采区量之和。

二、采区损失率计算公式中各项的含义：1、采区采出量。

矿井永久性煤柱损失计算表格断层编号或边界位置煤柱尺⼨（m）煤层倾⾓α(°)cosα换算成⽔平尺⼨（m）煤柱⽔平投影⾯积(㎡)换算成倾斜⾯积（㎡）煤层厚度（m）F1南段（5#）30 4.50.99729.9791007934512.93 F1北段（5#）30110.98229.4635006468913.71F4（5#）15110.98214.75475557713.71 F5（5#）15110.98214.716350166567.91F39（5#）2010.50.98319.7422254294415.00 F7（5#）15150.96614.559506160 1.00 F7（5-2#）15150.96614.559506160 2.30 F7（5-3#）15150.96614.559506160 1.62 F14(5#)15120.97814.792259431 1.20 F14(5-1#)15120.97814.792259431 1.37 F14(5-2#)15120.97814.792259431 2.24 F14(5-3#)15120.97814.792259431 1.94F17(5#)20 4.50.99719.94275428814.00 F19(5-2#)209.50.98619.75287553610 1.89 F19(5-3#)209.50.98619.75287553610 1.21 F18(5-2#)209.50.98619.721002129 2.12 F18(5-3#)209.50.98619.721002129 1.53 F11(5-1#)3010.50.98329.552505339 1.49 F11(5-2#)3010.50.98329.552505339 2.3 F11(5-3#)3010.50.98329.552505339 1.37 F1原四井（5-1#）2010.50.98319.72480025222 1.31 F1原四井（5-2#）2010.50.98319.72480025222 2.16 F1原四井（5-3#）2010.50.98319.72480025222 1.21 F9（5-1#）20120.97819.63965040536 1.02 F9（5-2#）20120.97819.63965040536 1.7 F9（5-3#）20120.97819.63965040536 1.31断层煤柱损失统计铁路保护煤柱260.8993075034213 2.19井⽥边界煤柱20120.97819.6500051128.00矿井永久性煤柱损失计算表5-2#煤层露头309.50.98629.698629999 2.00保护煤柱5-3#煤层露头309.50.98629.666196711 1.8保护煤柱合计3935.7601.446.853571煤的容重（t/m3）煤柱损失量（万t）备注1.29132.3断层煤柱与井⽥边界煤柱合1.29114.4断层煤柱与井⽥边界煤柱合1.299.9 1.2917.0 1.2983.11.290.8断层影响三个煤层1.29 1.8 1.29 1.31.29 1.5断层影响四个煤层1.29 1.7 1.292.7 1.29 2.4 1.297.71.2913.1断层煤柱与井⽥边界煤柱合1.298.41.290.6断层影响两个煤层1.290.41.29 1.0断层影响三个煤层1.29 1.6 1.290.91.29 4.3断层影响三个煤层1.297.0 1.29 3.91.29 5.3断层影响三个煤层1.298.91.29 6.9438.91.299.7井⽥东北边界1.29 5.3煤层倾⾓和厚度以井⽥平均值为准1.292.6煤层倾⾓和厚度以平均值为1.29 1.6煤层倾⾓和厚度以平均值为457.912.29 35.7075135 24.1665171 366.7076738。

2.2.4 永久煤柱损失煤量要计算矿井储量，首先要确定各种永久煤柱损失。

永久煤柱一般是指保护工业广场和井筒的工业广场煤柱，井田境界和大断层两侧的井田境界煤柱和断层煤柱，以及保护地面建筑物、河流、铁路等而留设的保护煤柱等。

1) 工业广场保护煤柱受保护面积边界是由受保护建筑物和主要井筒的边界向外加上一部分备用量即维护带确定的。

受保护建筑物边界一般不是直接以被保护建筑物的外边界为准，而是取平行于煤层走向或倾斜方向的与受保护建筑物外缘相连的直线所围成的面积，作为受保护建筑物的边界。

地面建筑物和主要井筒的保护煤柱是从受保护的边界起，按基岩移动角β、γ和δ及表土层移动角Ø所做的保护平面与煤层的交线来确定。

煤层群开采时，应采用重复采动条件下的移动角值。

基岩移动角和表土层移动角如图2-1所示。

δδβγΦΦΦΦ图2-1 岩层移动角示意图安全煤柱的留设与计算一般用垂直断面法求得。

煤柱的留设的计算方法与步骤如下： ⑴确定受保护面积如图所示，在开拓平面图上通过建筑物四个角分别做平行与煤层走向和倾斜的四条直线，得矩形abcd 。

在矩形的外缘加上15m 宽的维护带，得受保护面积aˊbˊcˊdˊ。

Ⅱ-Ⅱ断面Ⅰ-Ⅰ断面ⅡⅡⅠⅠ建筑物的长轴方向θ煤层围护带αφγφφφβδδ图2-2 用垂直断面法确定建筑物下安全煤柱⑵确定受保护煤柱通过受保护面积中心作一沿煤层倾斜剖面1在这个剖面上，由维护带的边缘点m1，n1起在表土层以Φ=45º划两条保护线，即m1m2，n121n2。

然后在基岩中在下山和上山方向按上山移动角γ=75º和下山移动角β=69.6º作保护线，与煤层相交得nˊ和kˊ，则通过nˊ和kˊ的走向线分别为保护煤柱的上部和下部边界。

以同样的方法在平行煤层走向的剖面2，按走向移动角δ=75º作保护线，得沿走向的煤柱边界AˊBˊ和CˊDˊ，将nˊkˊ和AˊBˊ，CˊDˊ均绘制在平面图上，即得保护煤柱边界ABCD。

2.井田境界和储量2.1井田境界2.1.1井田地理边境宝山煤矿地处陕北侏罗纪煤田神府矿区三道沟井田的北部，行政区划隶属府谷县老高川乡管辖。

矿井工业场地东距府谷县城约64km，交通较为便利，井田地理坐标为：东经110034' 40〃〜110038' 10〃，北纬39o13' 31〃〜39o16' 10〃。

煤矿整合区拐点坐标如表2-1-1所示。

表2-1-1宝山煤矿整合区拐点坐标2.1.2井田划分方法该井田划分以地质条件、开发强度、照顾全局为原则，力使井田合理，井田划分主要有以下几种方法：1.按地质构造划分；2.按煤层赋存形态划分；3.按储量分布情况划分；4.按煤质、煤种分布规律划分，适用于煤质和煤种变化较大的矿区；5.按地形地物界限划分；6.按其他条件划分，例如矿区开采技术条件（瓦斯、地温）；7.人为境界的划分，需保证开采工作的方便。

根据以上基本原则，该井田划分各方向均符合标准规定，保证正常开采的方便性和实用性。

2.1.3井田尺寸依据陕西省国土资源厅“陕国土资矿采划〔2008〕235号文”《关于划定府谷县宝山煤矿矿区范围的批复》，宝山煤矿整合区由14个拐点圈定。

井田东西长度 5.1km，南北宽度 4.9km，面积14.6669km2。

井田内可采煤层两层，分别为2-2#煤层，3-1#煤层，厚度分别为5.20m、3.20m, 煤层容重1.40 t/m3，煤层倾角平均为0.5。

，煤层赋存稳定。

2.2矿井工业储量计算依据《煤炭资源地质勘探规范》中关于化工、动力用煤标准计算能利用储量的煤层最低可采厚度为0.8m，原煤灰分不大于40%，计算暂不能利用储量的煤层厚度为0.7—0.8m;夹石厚度不大于0.05m时，与煤分层合并计算，复杂结构煤层的夹石总厚度不超过每分层厚度的50%时，以各煤分层总厚度作为储量计算厚度；井田内主要煤层稳定，厚度变化不大，煤层产状平缓，勘探工程分布比较均匀，采用地质块段的算术平均法计算；该煤层赋存状况稳定，容重为1.40 t/m3。
