四等水准测量实训报告800字实训报告：四等水准测量引言：四等水准测量是工程测量中常用的一种水准测量方法，用于测量大地水准面的高差。
本次实训旨在让我们掌握四等水准测量的基本原理和操作技巧，以及数据处理和结果分析的方法。
在实训过程中，我们分为小组进行测量任务，并及时记录数据和观察情况。
本报告将详细介绍我们的实训过程、结果和总结。
一、实训过程：1. 工具准备：我们首先确认所需的测量工具，包括水准仪、测量杆、三脚架、测量棒等，并进行校准和调试，确保其精确度和准确性。
2. 基线设置：在测量区域内，选择适当的测量基线，并设置参考点。
我们根据地势和可测距离确定了基线的位置，并使用测量杆和三脚架进行稳固固定。
3. 水准测量：我们按照测量路线进行水准测量，使用水准仪进行观测。
在每个测站点，我们确保水准仪水平放置，并进行准星调准，确保观测的准确性。
每次观测前后，我们记录下所测得的读数。
4. 数据记录与处理：我们使用笔记本和数据表格记录每个测站的观测数据，包括回程测量的读数和距离。
在实地测量结束后，我们进行数据处理，计算出各个测站点之间的高差，并绘制高差曲线图。
5. 结果分析：通过对高差曲线图的分析，我们可以看出地面的高低起伏情况，并评估地势的平整程度。
我们还比较了不同测站点的高差差异，分析了可能的测量误差来源，并提出改进和调整的建议。
二、实训结果：在本次实训中，我们成功完成了四等水准测量任务，并获得了如下结果：1. 在给定的测量区域内，我们测得了一系列测站点之间的高差数据。
2. 通过数据处理和分析，我们绘制了高差曲线图，并观察到地势的起伏变化。
3. 我们发现了一些高差的异常情况，经过排查和验证，确定了测量误差的来源。
三、实训总结：通过本次实训，我们对四等水准测量有了更深入的理解和实践经验。
同时，我们也意识到在实际测量过程中可能存在的误差和挑战。
以下是我们的一些总结和反思：1. 工具准备和校准是测量的基础，需要严格遵守和执行。

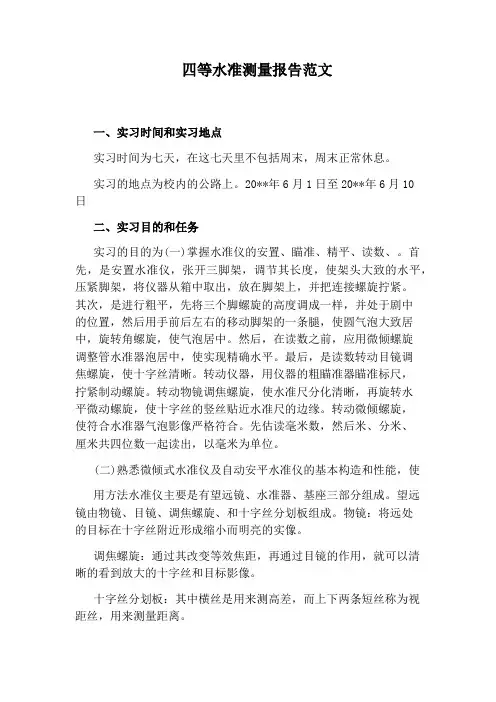

四等水准测量报告范文一、实习时间和实习地点实习时间为七天，在这七天里不包括周末，周末正常休息。
实习的地点为校内的公路上。
20**年6月1日至20**年6月10日二、实习目的和任务实习的目的为(一)掌握水准仪的安置、瞄准、精平、读数、。
首先，是安置水准仪，张开三脚架，调节其长度，使架头大致的水平，压紧脚架，将仪器从箱中取出，放在脚架上，并把连接螺旋拧紧。
其次，是进行粗平，先将三个脚螺旋的高度调成一样，并处于剧中的位置，然后用手前后左右的移动脚架的一条腿，使圆气泡大致居中，旋转角螺旋，使气泡居中。
然后，在读数之前，应用微倾螺旋调整管水准器泡居中，使实现精确水平。
最后，是读数转动目镜调焦螺旋，使十字丝清晰。
转动仪器，用仪器的粗瞄准器瞄准标尺，拧紧制动螺旋。
转动物镜调焦螺旋，使水准尺分化清晰，再旋转水平微动螺旋，使十字丝的竖丝贴近水准尺的边缘。
转动微倾螺旋，使符合水准器气泡影像严格符合。
先估读毫米数，然后米、分米、厘米共四位数一起读出，以毫米为单位。
(二)熟悉微倾式水准仪及自动安平水准仪的基本构造和性能，使用方法水准仪主要是有望远镜、水准器、基座三部分组成。
望远镜由物镜、目镜、调焦螺旋、和十字丝分划板组成。
物镜：将远处的目标在十字丝附近形成缩小而明亮的实像。
调焦螺旋：通过其改变等效焦距，再通过目镜的作用，就可以清晰的看到放大的十字丝和目标影像。
十字丝分划板：其中横丝是用来测高差，而上下两条短丝称为视距丝，用来测量距离。
视准轴望远镜的物镜光心与十字丝中心的连线。
视场：望远镜静止不动时，通过望远镜所能看到的空间。
视差：当望远镜瞄准目标后，眼睛在目镜处上下左右的做少量的移动，发现十字丝和目标有着相对的运动。
水准器包括管水准器、圆水准器、符合水准器管水准器：S成为水准点的零点，零点附近无分化，零点与圆弧的切线LL称为水准管的水准轴。
圆水准器：连接水准器中心与球心的直线叫做圆盒水准器轴。
(三)掌握仪器的常规检验项目(1)圆水准器的水准轴应平行于仪器的垂直角先将管水准器平行于任意两个角螺旋，将圆气泡整平，用微倾螺旋将符合气泡符合。

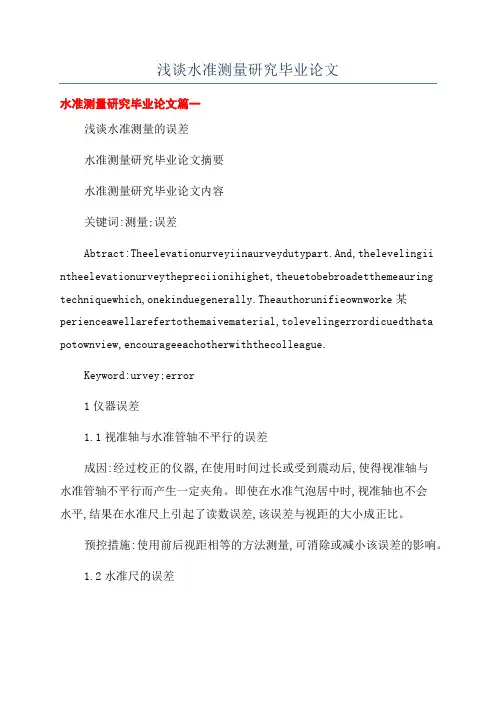

浅谈水准测量研究毕业论文水准测量研究毕业论文篇一浅谈水准测量的误差水准测量研究毕业论文摘要水准测量研究毕业论文内容关键词:测量;误差Abtract:Theelevationurveyiinaurveydutypart.And,thelevelingii ntheelevationurveythepreciionihighet,theuetobebroadetthemeauring techniquewhich,onekinduegenerally.Theauthorunifieownworke某perienceawellarefertothemaivematerial,tolevelingerrordicuedthata potownview,encourageeachotherwiththecolleague.Keyword:urvey;error1仪器误差1.1视准轴与水准管轴不平行的误差成因:经过校正的仪器,在使用时间过长或受到震动后,使得视准轴与水准管轴不平行而产生一定夹角。
即使在水准气泡居中时,视准轴也不会水平,结果在水准尺上引起了读数误差,该误差与视距的大小成正比。
预控措施:使用前后视距相等的方法测量,可消除或减小该误差的影响。
1.2水准尺的误差成因:水准尺的误差,包括尺长误差、分划误差和零点误差。
作业前应对水准尺进行检验,对尺长误差和分划误差不符合规定要求的尺应停止使用。
控制措施:对于尺长误差较大水准尺,使用时,应在最后的高差加上水准尺每1m的尺长改正。
对由于尺底磨损引起的零点误差,可采用设偶数站的方法来消除。
2观测误差2.1水准管气泡居中的误差通常,我们在水准仪精平时进行读数,而忽略了在读数时水准气泡是否居中。
同时由于观测方式的影响,导致读数的误差。
如果采用灵敏度高且装有符合水准器的仪器,在读数前后调整气泡居中,则该误差会大为减少。
2.2估读水准尺的误差由于观测者视力的不同以及受望远镜的放大倍数V和观测距离D的影响,造成读数的误差。

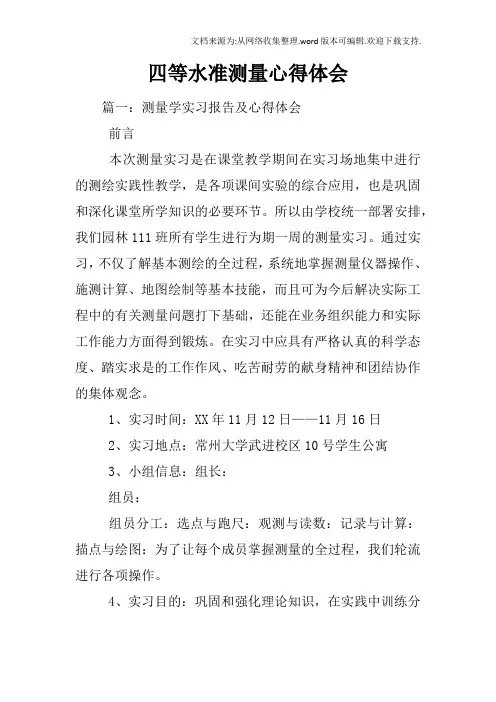

四等水准测量心得体会篇一：测量学实习报告及心得体会前言本次测量实习是在课堂教学期间在实习场地集中进行的测绘实践性教学，是各项课间实验的综合应用，也是巩固和深化课堂所学知识的必要环节。
所以由学校统一部署安排，我们园林111班所有学生进行为期一周的测量实习。
通过实习，不仅了解基本测绘的全过程，系统地掌握测量仪器操作、施测计算、地图绘制等基本技能，而且可为今后解决实际工程中的有关测量问题打下基础，还能在业务组织能力和实际工作能力方面得到锻炼。
在实习中应具有严格认真的科学态度、踏实求是的工作作风、吃苦耐劳的献身精神和团结协作的集体观念。
1、实习时间：XX年11月12日——11月16日2、实习地点：常州大学武进校区10号学生公寓3、小组信息：组长：组员：组员分工：选点与跑尺：观测与读数：记录与计算：描点与绘图：为了让每个成员掌握测量的全过程，我们轮流进行各项操作。
4、实习目的：巩固和强化理论知识，在实践中训练分析问题，解决问题的能力，培养综合应用测量知识的能力。
练习并掌握水准仪、全站仪的使用方法，获得测量工作的初步经验和基本技能，掌握小地区控制测量和碎部测量的基本方法和测量工作中应该注意的事项。
提高计算和绘图能力，并对测绘小区域大比例尺地形图的全过程有一个全面和系统的认识。
本次实习将以上基本观测量的量测方法于一项任务中，即测绘校区平面图。
5、实习任务：1、平面控制测量（闭合导线路线的测量）: 布设闭合导线，自己建立坐标系统，规定第一条导线的坐标方位角，根据测量各导线边的边长和转折角来计算各导线点的坐标。
2、高程控制测量（普通水准路线的测量）：建立高程控制网，可借用闭合导线平面控制网（理工辅楼和理工楼室内地坪高程为＋米），测绘各导线点的高程。
3、碎部点的测量（大比例尺地形图的绘制）：测量典型地物点与导线边的距离、角度和高程，测绘地物的位置。
在实习过程中，所有外业观测数据必须记录在测量手簿（规定的表格）上，如遇测错、记错或超限应按规定的方法改正；内业计算也应在规定的表格上进行，全部实习结束后，应对成果资料进行整理编号。
四等水准测量实习报告心得在过去的一段时间里，我有幸参加了四等水准测量实习。
通过这次实习，我对水准测量原理、仪器操作、数据处理等方面有了更深入的了解，同时也培养了我的团队合作意识和解决问题的能力。
首先，在实习的前期，我们学习了水准测量的基本原理和四等水准测量的相关知识。
我了解到四等水准测量是一种精密的测量方法，用于确定地面上两点的高程差。
这种测量在工程建设、地形测绘等领域有着广泛的应用。
通过学习，我掌握了水准仪的基本构造、使用方法以及观测、记录、计算和闭合差调整等步骤。
在实习过程中，我们进行了实际的水准测量工作。
我们小组负责施测一条长约1km的四等水准闭合路线。
首先，我们需要根据给定的已知高程点，选择合适的站点，并确保路线的布置合理。
在测量过程中，我们严格按照四等水准测量的观测顺序进行，即后-后-前-前，黑-黑-红-红。
我们操作水准仪，进行观测，并记录观测数据。
同时，我们也进行了测站检核，确保数据的准确性。
在完成测量工作后，我们需要对数据进行处理，求出水准路线高差闭合差。
如果闭合差满足要求，我们需要对闭合差进行调整，并求出各待测点的高程。
这个过程需要我们运用所学的知识和技巧，进行数据的计算和分析。
通过这个过程，我不仅提高了自己的计算能力，也培养了解决实际问题的能力。
在实习的过程中，我也深刻体会到了团队合作的重要性。
我们需要相互配合，确保测量工作的顺利进行。
每个人负责一部分工作，但同时也需要整体考虑，确保整个测量路线的准确性和可靠性。
通过这次实习，我学会了与他人合作，提高了自己的团队协作能力。
总之，通过这次四等水准测量实习，我对水准测量有了更深入的了解，掌握了相关的仪器操作和数据处理方法。
同时，我也培养了自己的团队合作意识和解决问题的能力。
我相信这次实习对我的专业学习和未来的工作都有着重要的意义。

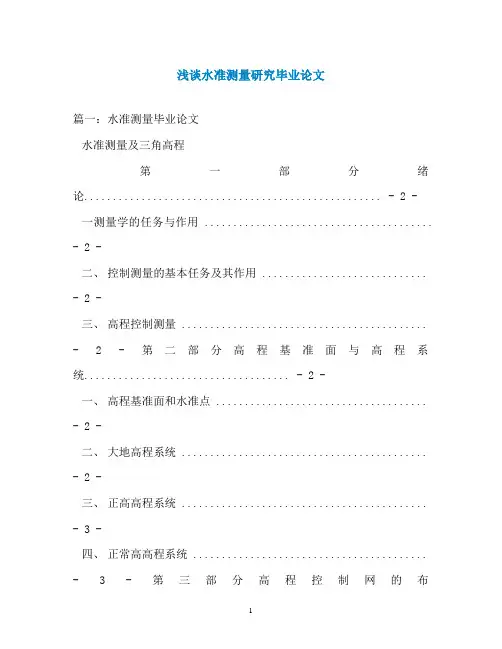

浅谈水准测量研究毕业论文篇一：水准测量毕业论文水准测量及三角高程第一部分绪论.................................................... - 2 -一测量学的任务与作用 ........................................ - 2 -二、控制测量的基本任务及其作用 ............................. - 2 -三、高程控制测量 ........................................... - 2 - 第二部分高程基准面与高程系统.................................... - 2 -一、高程基准面和水准点 ..................................... - 2 -二、大地高程系统 ........................................... - 2 -三、正高高程系统 ........................................... - 3 -四、正常高高程系统 ......................................... - 3 - 第三部分高程控制网的布设........................................ - 3 -一、水准网布设 .............................................. - 3 -㈠国家水准网的布设概念................................... - 3 -二、三角网的施测 ........................................... - 3 - 第四部分精密水准测量............................................ - 4 -精密水准测量 ................................................ - 4 -㈠精密水准测量的一般规定................................. - 4 - ㈡一、二等水准测量的操作步骤............................. - 5 - 第五部分三角高程测量............................................ - 7 -一、三角高程测量的观测 ...................................... - 8 -（一）二、三级导线....................................... - 8 -（二）三角高程测量的计算................................. - 8 - 式中:D以km为单位。
测量毕业论文范文加强工程测量的科学技术研究,推进工程测量的科学化建设是确保我国工程建设发展的基础。
下面是店铺为大家整理的测量毕业论文，供大家参考。
测量毕业论文范文一：水利水电工程测量技术的发展一、水利水电工程测量技术的发展综述1.1GPS定位测量技术控制测量技术向来是水利水电工程测量技术发展的重要分支。
近年来，随着无线技术、传感技术和信息技术的飞速发展，传统的水利水电控制测量技术也发生了新的变革，逐渐呈现出以“GPS无线定位测量技术”为主的全新发展方向。
GPS是全球定位系统的简称，它由美国研发并于1994年投入应用，该系统主要由空间卫星群和地面控制系统两大部分构成。
空间卫星群由24颗卫星构成，它们的运行周期为11小时58分，以实现对地球上任何地点的“无缝覆盖”监测;地面控制系统由1个主控站、3个注入站和5个监控站构成，主要完成对测量数据的录入。
GPS技术的研发源于上世纪50年代末，原本是美国军方的一个项目，1964年正式投入使用。
20世纪70年代，美国陆海空三军联合研制了新一代卫星定位系统GPS，主要目的是为陆海空三大领域提供实时、全天候和全球性的导航服务，并用于情报收集、核爆监测和应急通讯等一些军事目的。
经过20余年的研究实验，耗资300亿美元，到1994年，全球覆盖率高达98%的24颗GPS卫星己布设完成，这也预示着GPS全球定位系统已迈进成熟期。
测量作为较早采用GPS技术的领域,最初主要用于高精度的大地测量和控制测量，建立各种类型和等级的测量控制网。
现在，GPS技术还用于各种类型的施工放样、测图、变形观测、航空摄影测量、海测和地理信息系统中地理数据采集等方面。
在各种类型的测量控制网的建立方面，GPS定位技术已基本上取代了常规测量手段，成为主要的技术手段。
随着测量技术的不断革新，GPS技术在工程定位测量领域得到了广泛的应用，其主要技术特性体现在以下几个方面：1.1.1使用精密卫星星历。
精密卫星星历是GPS技术精密定位的重要保证，利用精密卫星星历，调制在L1载波上的卫星轨道参数、卫星轨道信息等参量能够被计算得更为精确，测量误差率可以得到有效控制。

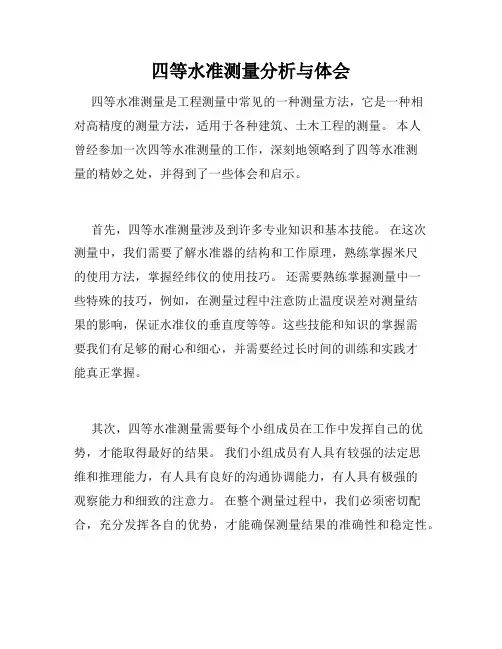

四等水准测量分析与体会四等水准测量是工程测量中常见的一种测量方法，它是一种相对高精度的测量方法，适用于各种建筑、土木工程的测量。
本人曾经参加一次四等水准测量的工作，深刻地领略到了四等水准测量的精妙之处，并得到了一些体会和启示。
首先，四等水准测量涉及到许多专业知识和基本技能。
在这次测量中，我们需要了解水准器的结构和工作原理，熟练掌握米尺的使用方法，掌握经纬仪的使用技巧。
还需要熟练掌握测量中一些特殊的技巧，例如，在测量过程中注意防止温度误差对测量结果的影响，保证水准仪的垂直度等等。
这些技能和知识的掌握需要我们有足够的耐心和细心，并需要经过长时间的训练和实践才能真正掌握。
其次，四等水准测量需要每个小组成员在工作中发挥自己的优势，才能取得最好的结果。
我们小组成员有人具有较强的法定思维和推理能力，有人具有良好的沟通协调能力，有人具有极强的观察能力和细致的注意力。
在整个测量过程中，我们必须密切配合，充分发挥各自的优势，才能确保测量结果的准确性和稳定性。
另外，四等水准测量还需要不断探索和提高自己的能力。
在这次测量中，我们遇到许多实际问题和挑战，例如，在实际测量中发现电缆对测量结果产生干扰，需要想出解决办法；在行进途中还要考虑地形地貌的因素对测量结果带来的影响。
这些问题的解决需要我们勇于探索和尝试，不惧困难和挫折，积极思考和改进，提高自己的测量能力和水平。
最后，四等水准测量需要我们保持严谨的态度和责任心。
在实际测量中，任何一点差错都可能给整个测量结果带来影响，因此，我们必须保持严谨的态度，在测量过程中不断检查和核实。
同时，我们还需具备强烈的责任心，在测量过程中不断提醒自己和同事注意安全和细节，确保测量工作的顺利进行。
总之，四等水准测量是一项富有挑战性的工程测量任务，需要我们具备一系列专业技能和优良品质。
只有在实际测量中不断探索和提高自己的测量能力，保持严谨的态度和责任心，才能取得准确、稳定、高质量的测量结果。
希望我的经验和体会能够对大家有所帮助和启示。
四等水准报告3篇1【第1篇】四等水准测量实习报告书一，实习目的与要求：1，巩固和深化对《数字测图原理》课程的理解，具体包括一下三个方面：熟练掌握常用测量仪器的使用;掌握小地区大比例尺地形图的成图过程与测绘方法;了解数字测图的基本程序及相关软件的应用。
2，培养同学们的基本功，充分锻炼同学们在测，记，算绘个方面的能力。
3，帮助同学们形成良好的团队协作意识和个人责任感。
4，充分认识到测量工作的科学性，精密性，引导专业素质的养成。
5，培养同学们快速，严谨而有创造性的解决实际问题的能力。
二，实习任务：1，每小组施测一条约1km的四等水准闭合路线。
2，每小组完成一幅1：500比例尺地形图(测区面积为150m*150m)的白纸测图。
3，每小组完成老师规定的数字测图任务。
实习内容一，实习项目：在老师的分配下，本小组的实习任务由2月13日起，共为时两周，实习具体内容由两大部分组成：一，在武汉大学信息学部，对一条长约1km闭合路线进行四等水准测量，并且闭合路线所包含的区域中应有图书馆，运动场，友谊广场等学校的主要地物;二，在武汉大学信息学部中，以夏坚白雕塑为中心，对周围150米*150米的区域完成一幅1：500比例尺的白纸测图。
整个实习过程中采用的技术规定主要是《城市测量规范》cjj8-9和《1：500，1：1000，1：2000地形图图式》gb/t7929。
二，测区概况：水准测量与地形图测绘都在武汉大学信息学部内进行，由于学校整体建筑在低矮破碎的丘陵地形上，各点之间相对高程不大，这给水准测量提供了一定的便利。
但就进行地形图测绘的局部区域来说，测区内树木，灌木较多，通视情况一般，且多陡坎，沟渠的复杂地物，给我们并不熟练的地形图测绘带来了一定难度。
另外，由于测区位于校园主干道附近，且周围有教学楼，图书馆，幼儿园等设施，导致测区内人流量与车流量较大，容易对实习中的人员和仪器造成干扰或者带来危险。
在实习过程中，武汉市区的天气状况以阴天为主，并且时常伴随着小到中雨，气温也一直在10度以下徘徊，这些，也都给测量工作带来了一定的困难。

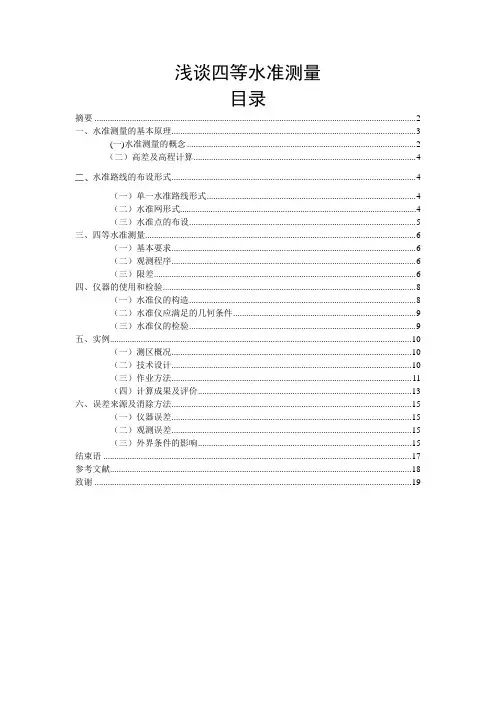

浅谈四等水准测量目录摘要 (2)一、水准测量的基本原理 (3)(一)水准测量的概念 (2)（二）高差及高程计算 (4)水准路线的布设形式 (4)（一）单一水准路线形式 (4)（二）水准网形式 (4)（三）水准点的布设 (5)三、四等水准测量 (6)（一）基本要求 (6)（二）观测程序 (6)（三）限差 (6)四、仪器的使用和检验 (8)（一）水准仪的构造 (8)（二）水准仪应满足的几何条件 (9)（三）水准仪的检验 (9)五、实例 (10)（一）测区概况 (10)（二）技术设计 (10)（三）作业方法 (11)（四）计算成果及评价 (13)六、误差来源及消除方法 (15)（一）仪器误差 (15)（二）观测误差 (15)（三）外界条件的影响 (15)结束语 (17)参考文献 (18)致谢 (19)辽宁水利职业学院毕业论文摘要摘要在测量工作中，要确定地面点的空间位置，经常要确定地面点的高程。
我们把确定地面点高程的测量工作称为高程测量。
高程测量是测量任务中的一部分，其中，水准测量是高程测量中精度最高，用途最广、一种普遍采用的方法，是确定建筑工程地面点高程的方法之一。
实施测量过程中，要求测量人员要精心操作、以高度负责认真的态度来对待测量工作，养成良好的操作习惯。
下面将会配合千缘财富商汇的实例简单进行介绍。
一、水准测量的基本原理水准测量的基本原理是根据几何关系，利用仪器提供的水平视线观测立在两点上的水准尺以测定两点间的高差。
如图1-1所示，在需要测定高差的A、B两点上分别立上水准尺，在A、B两点的中点安置可获得水平视线的仪器，水平视线在A、B两尺上的截尺数分别为a、b，由于AB距离很短，地球曲率影响可忽略不计，则A、B两点的高差为若水准测量是沿着AB方向前进，则A点称为后视点，其竖立的标尺称为后视标尺，读数值a称为后视读数；B点称为前视点，其竖立的标尺称为前视标尺，读数值b称为前视读数。
当B点高程比A点高时，前视读数b比后视读数a要小，高差为正；当B点比A点低时，前视读数b比后视读数a要大，高差为负。
湖南安全技术职业学院毕业设计项目名称：校内四等水准测量***名：**专业班级：测绘0902***师：***系主任：甘孝君评阅人：甘孝君2012年 5月目录第一章项目概述 (3)第二章项目主要步骤 (3)第三章外业观测要求与外业观测数据 (4)3.1 外业观测技术要求 (4)3.2 外业观测数据 (4)第四章水准内业数据处理要求与处理结果 (6)4.1 内业数据处理 (6)4.2 处理结果 (7)第五章成果一览 (7)第六章技术总结 (10)6.1 技术总结 (10)6.2 技术结论 (11)第七章个人总结 (11)致谢 (12)参考文献 (12)第一章项目概述四等水准测量与普通水准测量进行的工作大致相同，都需要拟定水准路线、选点、埋石和观测等几大程序，所不同的是四等水准测量必须使用双面尺观测、记录计算观测顺序、精度要求不同等。
按照学校的毕业设计要求，本人承担了校内四等水准测量，主要范围在学校主干道，学校提供的四个已知点，起始高程为50m。
选定一条闭合水准路线，其长度以安置10个测站位宜。
测量工具:自动安平水准仪1台、双面水准尺1对、尺垫2个、记录板1块、四等水准记录表2份、脚架1个。
第二章项目主要步骤（1）一人观测、一人记录、两人立尺，施测两个站后应轮换工种。
（2）四等水准测量测站观测程序如下：1、照准后视标尺黑面，读取下丝、上丝读数，精平，读取中丝读数；2、照准前视标尺黑面，读取下丝、上丝读数，精平，读取中丝读数；3、照准前视标尺红面，精平，读取中丝读数；4、照准后视标尺红面，精平，读取中丝读数。
这种观测顺序简称为“后前前后”（黑、黑、红、红）。
（四等水准测量每站观测顺序也可以采用“后后前前”（黑、红、黑、红）的观测程序。
）第三章外业观测要求与外业观测数据3.1 外业观测要求1. 水准测量工作要求全组人员紧密配合，互谅互让，禁止闹意见。
2. 中丝读数一律取四位数，记录员也应记满四个数字，“0”不可省略。
四等水准测量实验报告水准测量的等级是根据国家水准网来定的。
国家水准网布设成一等、二等、三等、四等4个等级。
其布设原则采用从高级到低级, 从整体到局部, 分级布置, 逐级加密的原则, 等级划分是根据环线周长、附和路线长、偶然中误差、全中误差来分的。
一、二等水准测量称为“精密水准测量”, 是国家高程控制的全面基础, 可为研究地壳形变等提供数据。
三、四等水准测量直接为地形测图和各种工程建设提供所必需的高程控制。
水准测量【leveling survey】指的是测定各点高程的作业。
一.目的与要求1.掌握四等水准测量的测量观测程序和具体施测方法2.熟悉四等水准测量的主要技术要求和检测方法3.掌握四等水准测量的数据处理方法二.实验过程1.在确定为闭合水准测量及测量技术要求以后, 我们组在学校内确定了一个可以测量的范围.2.范围大致确定好了以后, 我们进行了水准点位置的确定, 以迈大步的形式确定距离, 并且依次对转点进行了确定, 总共设置了3个转点.3.站点确定好了以后, 我们进行了人员的分工, 一位同学负责水准仪的拿取, 粗平；两位同学负责瞄准, 精平, 和读数；一位同学负责记录数据；一位同学负责同步误差计算；其他四位同学负责水准尺的正确摆放.三.每测好一个站点的数据我们都会用双面法检核, 满足容许值再进行下一个站点的测量（前尺不动, 后尺成前尺）.四.四等水准测量技术要求四标准视线长度(m）前后视距差（m）前后视距累计差（m)黑红面视距差mm黑红面高差之差mm等100 5.0 10.0 3.0 5.0 四．实验结果所有数据符合各种限差要求, 且仪器设备完整四等水准测量记录表五．实验总结1.由于是第二次参加实验, 我们组的目的性和分工明显比第一次实验的时候强了很多, 实验进行地也比较顺利。
但是仍然出现了一些意料之中的挫折:2.寻找测点的时候两个水准尺的距离相差过大, 导致数据不够准确, 需要重新确定测点并且测量数据3.水准尺零基点的数值4.875和4.675的选择使我们纠结于数据的误差而不知错误在哪里我们这次试验的成功经验;1.水准尺的高差比较大, 有利于观测和数据的获取；2.小组内部人员分工比较合适, 配合非常密切, 达到了小组合作的目的；确定了比较核心的小组结构, 人员调配更加便捷1.由此, 我得出以下的实验总结:2.在进行试验之前, 必须充分了解实验目的和要求, 对实验的流程和技术也要有一定的了解3.合理的人员分配不仅可以全面地锻炼组员的能力, 并且也有效地提高了实验效率, 更增强了小组的凝聚力熟悉每一项误差核对方法和公示, 才能利用数据得出正确的结论。
三、四等水准测量心得
三、四等水准测量为小区域建立高程网常用之法。
观测及数据处理之流程为：
1、外业观测
依据观测技术要求观测，每站观测之数据都要符合技术要求，而后才能搬至下站。
一般情况下，设计院提供水准点之复测与加密水准点是同步进行的。
2、内业数据处理
1)、计算高差闭合差并判断外业测量成果是否合格
三等水准高差闭合差容许值f
容
：±12L mm
四等水准高差闭合差容许值f
容
：±20L mm
若f
h ≤f
容
：则观测成果合格，继而才可以进行高
差闭合差调整；否则要返工重新测量。
2）、高差闭合差调整
调整原则：将高差闭合差反其符号，按距离分配。
v i=（-f h）* d d
i
i
3)、计算改正后的高差值
公式:h i~ =h
i +v
i
4)、计算待测水准点的高程
由第一个已知高程点开始，经过n个加密点，最后符合到第二个已知高程点。
四等水准测量实验报告一、引言四等水准测量是一种基本的大地水准测量方法，用于确定不同地点之间的相对高差。
本实验旨在通过实际操作，掌握四等水准测量的基本原理、仪器仪表的使用方法以及数据处理的步骤，提高我们在实际工程测量中的应用能力。
二、实验方法2.1 实验仪器本次实验所使用的仪器包括：四等水准仪、测量杆、水准轴和平板凳。
2.2 实验步骤（1）选取适当的水准起点和终点，并在起点处设置基准点，并保证基准点的高程已知。
（2）将四等水准仪设置在起点位置，用调平脚调平，使仪器稳定。
（3）将视线朝向终点，调整准不管，使准线在2mm范围内的一个点上。
（4）在终点位置设置测点，用测量杆观测高度，并将这一高度作为该点的读数。
（5）移动四等水准仪至下一点，重复第3步和第4步，直到到达终点。
（6）使用四等水准仪返回起点位置，同时记录各个点的读数。
三、数据处理3.1 数据纠正在实际测量过程中，由于不同的因素，如仪器自身误差、人为操作误差等，影响了测量数据的准确性。
因此，需要对测量数据进行纠正。
3.2 高差计算根据所测得的各点读数，计算每一相邻测点之间的高差，并将结果填入测量表格中。
然后，根据所测点的基准高程，计算每个测点的绝对高程。
四、结果分析通过实验，我们获得了一组四等水准测量的数据，并进行了数据处理。
根据计算结果，我们得出了各点的高程值。
五、实验总结通过本次实验，我们掌握了四等水准测量的基本原理和操作方法，在实践中提高了我们在工程测量中的应用能力。
同时，我们也深刻认识到数据处理的重要性，只有准确的数据才能得出可靠的结果。
此外，我们需要注意仪器的使用和保养，保证测量过程中的准确性和可靠性。
在进行水准测量时，还应注意环境的影响，例如气象条件对仪器及测量结果的影响等。
六、参考文献[1] XXX.《测量学基础》. XX出版社，20XX年。
[2] XXX.《工程测量学》. XX出版社，20XX年。
以上是对四等水准测量实验的报告内容，希望能满足您的要求。
四等水准测量方法
四等水准测量是一种高精度的水准测量方法，主要用于工程测量等领域。
其方法步骤如下：
1. 确定测区范围和基准面：首先需要确定测区的范围和基准面，这是进行水准测量的基础。
2. 确定测线：根据测区的地形特点和测量要求，确定需要测量的水准测线。
3. 建立基点：在测线上选择3至5个基点，并进行精确测量和记录，以便建立起比较精确的基准面。
4. 进行测量：根据测线的起点和终点，在路径上设置若干个测点，并使用水准仪进行高差测量，记录测量数据。
5. 进行计算：将测量数据按照一定的计算方法进行处理，得出每个测点的高程值。
6. 进行精度检查：对测量数据进行精度检查和控制，确保测量数据的精度和准确性。
7. 作图和报告：根据测量数据，进行作图和编写报告，汇总和说明测量结果。
以上为四等水准测量的一般方法步骤，具体实施需要根据实际情况进行具体安排。
浅谈四等水准测量目录摘要 (3)一、水准测量的基本原理 (5)(一)水准测量的概念 (2)（二）高差及高程计算 (7)水准路线的布设形式 (4)（一）单一水准路线形式 (4)（二）水准网形式 (4)（三）水准点的布设 (10)三、四等水准测量 (6)（一）基本要求 (6)（二）观测程序 (6)（三）限差 (6)四、仪器的使用和检验 (8)（一）水准仪的构造 (8)（二）水准仪应满足的几何条件 (9)（三）水准仪的检验 (9)五、实例 (10)（一）测区概况 (10)（二）技术设计 (10)（三）作业方法 (11)（四）计算成果及评价 (25)六、误差来源及消除方法 (28)（一）仪器误差 (28)（二）观测误差 (28)（三）外界条件的影响 (29)结束语 (32)参考文献 (34)致谢 (36)摘要在测量工作中，要确定地面点的空间位置，经常要确定地面点的高程。
我们把确定地面点高程的测量工作称为高程测量。
高程测量是测量任务中的一部分，其中，水准测量是高程测量中精度最高，用途最广、一种普遍采用的方法，是确定建筑工程地面点高程的方法之一。
实施测量过程中，要求测量人员要精心操作、以高度负责认真的态度来对待测量工作，养成良好的操作习惯。
下面将会配合千缘财富商汇的实例简单进行介绍。
一、水准测量的基本原理水准测量的基本原理是根据几何关系，利用仪器提供的水平视线观测立在两点上的水准尺以测定两点间的高差。
如图1-1所示，在需要测定高差的A、B两点上分别立上水准尺，在A、B两点的中点安置可获得水平视线的仪器，水平视线在A、B两尺上的截尺数分别为a、b，由于AB距离很短，地球曲率影响可忽略不计，则A、B两点的高差为若水准测量是沿着AB方向前进，则A点称为后视点，其竖立的标尺称为后视标尺，读数值a称为后视读数；B点称为前视点，其竖立的标尺称为前视标尺，读数值b称为前视读数。
当B点高程比A点高时，前视读数b比后视读数a要小，高差为正；当B点比A点低时，前视读数b比后视读数a要大，高差为负。
图1- 1 (一)水准测量的概念水准测量是利用水准仪提供水平视线，对竖立在两个地面点上的水准尺进行读数，从而计算两点间的高差，进而计算高程的一种测量方法。
（二）高差及高程计算如图1-1所示，沿AB方向前进，A点为后视点，B点为前视点，两点间的高差等于后视读数减去前视读数。
如果A点的高程为已知，则B点的高程为二、水准路线的布设形式水准路线布设形式有单一水准路线形式和水准网形式两种。
（一）单一水准路线形式单一水准路线形式有三种，即符合水准路线、闭合水准路线和支水准路线。
附和水准路线。
从一个高级水准点出发，沿一条路线进行施测，以测定待定水准点的高程，最后测到另外一个已知高程点上，这样的观测路线形式称为附和水准路线。
闭合水准路线。
从一个高级水准点出发，沿一条路线进行施测，以测定待定水准点的高程，最后仍回到原来的已知点上，从而形成一个闭合环线，这样的观测路线形式称为闭合水准路线。
支水准路线。
从一个高级水准点出发，沿一条路线进行施测，以测定待定水准点的高程，其路线既不闭合又不附和，这样的观测路线形式称为支水准路线。
（二）水准网形式若干条单一水准路线相互连接构成结点或网状形式，称为水准网。
图2-2（三）水准点的布设为了统一全国的高程系统和满足各种测量的需要，测绘部门在全国各地埋设并测定了很多高程点，这些点称为水准点(Bench Mark)，简记为BM。
水准测量通常是从水准点引测其它点的高程。
水准点有永久性和临时性两种。
国家等级水准点一般用石料或钢筋混凝土制成，深埋到地面冻结线以下。
在标石的顶面设有用不锈钢或其它不易锈蚀材料制成的半球状标志。
有些水准点也可设置在稳定的墙脚上，称为墙上水准点。
建筑工地上的永久性水准点一般用混凝土或钢筋混凝土制成，临时性的水准点可用地面上突出的坚硬岩石或用大木桩打入地下，校顶钉以半球形铁钉。
埋设水准点后，应绘出水准点与附近固定建筑物或其它地物的关系图，在图上还要写明水准点的编号和高程，称为点之记，以便于日后寻找水准点位置之用。
水准点编号前通常加BM字样，作为水准点的代号。
三、四等水准测量（一）基本要求进行测量首先要有一对双面水准尺，其中K值相差100mm，视线最低高度要保证三丝都能读数。
三等水准测量与四等水准测量在观测顺序与精度要求方面有着差别。
三、四等水准测量主要技术要求如图4-1所示：（二）观测程序四等水准测量一般采用双面水准标尺和中丝测高法进行观测，并且每站按后-后-前-前和黑-红-黑-红的顺序进行观测。
下面以四等水准测量为例介绍。
a 确定后视点、前视点b 在两点之间安置仪器，前后视距差不大于3mm.c 照准后视尺黑面，按上中下的顺序读取三丝读数，并记录d 照准后视尺红面，读取中丝读数，并记录e照准前视尺黑面，按上中下的顺序读取三丝读数，并记录f照准前视尺红面，读取中丝读数，并记录（三）限差a 视距差b 视距累积差c 黑红面读数差d 黑红面高差读数差e fh）fh（山地）四、仪器的使用和检验（一）水准仪的构造根据水准测量的原理，水准仪的主要作用是提供一条水平视线，并能照准水准尺进行读数。
因此，水准仪构成主要有望远镜、水准器及基座三部分。
望远镜DS3水准仪望远镜主要由物镜、目镜、对光透镜和十字丝分划板所组成。
物镜和目镜多采用复合透镜组，十字丝划板上刻有两条互相垂直的长线，竖直的一条称竖丝，横的一条称为中丝，是为了瞄准目标和谈取读数用的。
在中丝的上下还对称地刻有两条与中丝平行的短横线，是用来测定距离的，称为视距丝。
十字丝分划板是由平板玻璃圆片制成的，平板玻璃片装在分划板座上，分划板座固定在望远镜筒上。
十字丝交点与物镜光心的连线，称为视准轴或视线。
水准测量是在视准轴水平时，用十字丝的中丝截取水准尺上的读数。
对光凹透镜可使不同距离的目标均能成像在十字丝平面上。
再通过目镜，便可看清同时放大了的十字丝和目标影像。
从望远镜内所看到的目标影像的视角与肉眼直接观察该目标的视角之比，称为望远镜的放大率。
DS3级水准仪望远镜的放大率一般为28倍。
水准器：分为管水准器和圆水准器。
水准器是用来指示视准轴是否水平或仪器竖轴是否竖直的装置。
有管水准器和圆水准器两种。
管水准器用来指示视准轴是否水平；圆水准器用来指示竖轴是否竖直。
管水准器又称水准管，是一纵向内壁磨成圆弧形的玻璃管，管内装酒精和乙醚的混合液，加热融封冷却后留有一个气泡。
由于气泡较轻，故恒处于管内最高位置。
水准管上一般刻有间隔为2mm的分划线，分划线的中点0，称为水准管零点。
通过零点作水准管圆弧的切线，称为水准管轴。
当水准管的气泡中点与水准管零点重合时，称为气泡居中；这时水准管轴工人处于水平位置。
水准管圆弧2mm所对的圆心角称为水准管分划值。
安装在DS3级水准仪上的水准管，其分划值不大于20″/2m。
微倾式水准仪在水准管的上方安装一组符合棱镜，通过符合棱镜的反射作用，使气泡两端的像反映在望远镜旁的符合气泡观察窗中。
若气泡两端的半像吻合时，就表示气泡居中。
若气泡的半像错开，则表示气泡不居中，这时，应转动微倾螺旋，使气泡的半像吻合。
圆水准器圆水准器顶面的内壁是球面，其中有圆分划圈，圆圈的中心为水准器的零点。
通过零点的球面法线为圆水准器轴线，当圆水准器气泡居中时，该轴线处于竖直位置。
当气泡不居中时，气泡中心偏移零点2mm，轴线所倾斜的角值，称为圆水准器的分划值，由于它的精度较低，故只用于仪器的概略整平。
基座基座的作用是支承仪器的上部并与三脚架连接。
它主要由轴座、脚螺旋、底板和三角压板构成。
（二）水准仪应满足的几何条件a 视准轴水准管轴b 圆水准器轴竖轴c 十字丝横丝竖轴（三）水准仪的检验1、圆水准器的检验进行圆水准器检验的目的是：圆水准器轴是否平行于竖轴。
所用的方法是：先用脚螺旋将圆水准器气泡居中，然后将仪器旋转180度，若气泡仍在居中位置，则表示此项条件已得到满足；否则，表面条件没有满足。
校正：校正工作可用装在圆水准器下面的校正螺旋钉来实现。
2、十字丝横丝的检验进行十字丝横丝检验的目的是：十字丝横丝是否垂直于竖轴。
使用的方法是：整平仪器后，将横丝一端照准远处一明显目标，然后旋转水平微动螺旋，使目标点移到横丝的另一端，若目标点始终不离开横丝，则表示横丝水平，否则应进行校正。
校正：旋开十字丝护盖，松开十字丝环的四个固定螺旋丝中的相邻两个，旋转十字丝环，使横丝的一端移至其偏离位置的一半处，最后旋紧十字丝环的固定螺丝，旋上护盖。
3、i角检验进行i角检验的方法是：在平坦地面上选择80m到100m的两点，在中点安置仪器，测得两点间的高差，再将仪器搬到距后视点（或前视点）2m到3m的位置，再测得高差，量取两点间距离，通过i角计算公式求的i角。
五、实例（一）测区概况水准测量与地形图测绘都在千缘财富商汇内进行，由于学校整体建筑在低矮破碎的丘陵地形上，各点之间相对高程不大，这给水准测量提供了一定的便利。
但就进行地形图测绘的局部区域来说，测区内树木，灌木较多，通视情况一般，且多陡坎，沟渠的复杂地物，给我们并不熟练的地形图测绘带来了一定难度。
另外，由于测区位于校园主干道附近，且周围有教学楼，图书馆，幼儿园等设施，导致测区内人流量与车流量较大，容易对实习中的人员和仪器造成干扰或者带来危险。
在实习过程中，武汉市区的天气状况以阴天为主，并且时常伴随着小到中雨，气温也一直在10度以下徘徊，这些，也都给测量工作带来了一定的困难。
（二）技术设计1、四等水准测量水准测量方法：使用水准仪和水准尺，根据水平视线确定两点之间的高差，从而由已知点的高程推求未知点的高程。
各类测站的选择：在所选择的闭合回路上选取2个普通水准标石作为固定点，将整个闭合回路分为2个测段，每个测段中设置偶数个测站，站与站之间距离应适中。
施测方法及使用的仪器：四等水准测量中使用一套S3水准仪，按照国家四等水准测量技术要求并参照〈城市测量规范〉CJJ8-9进行施测。
各项限差：视线长度前后视距差前后视距累计差黑红面读数差黑红面高差之差高差闭合差i角误差≤80m≤5.0m≤10.0m≤3.0mm≤5.0mm≤±√Lmm≤20〃2、地形图测绘(1)图根控制测量图根控制测量方法：采用图根三维光电测距导线测量，既在控制点间布设闭合导线，利用全站仪进行数据的观测，将平面控制测量和高程控制测量集成在对全站仪的一次操作中。
各类控制点的布设方案：经过实地勘察后，本小组以在点位稳定，安全性好，通视情况良好，便于观测为原则在测区内选择了6个点作为控制点，并用油漆画⊕作为标记，由这6个控制点构成闭合导线，并且以其中两点连线方向做为正南正北方向，给其中一控制点赋予坐标值(1000，1000，100)。
施测方法及使用的仪器：施测中使用的仪器有：全站仪设备1套，脚架3个，反射棱镜2套。
