目镜对分划板调焦

一、实验目的1. 熟悉分光计的结构和工作原理；2. 掌握分光计的调节方法和技巧；3. 通过实验，验证分光计的调节原理，并测量三棱镜的顶角。

二、实验原理分光计是一种精密的光学仪器，主要用于测量角度和折射率等光学参数。

其基本原理是利用光的反射和折射，通过调节分光计上的各个部件，使光线在分光计中形成特定的光路，从而实现对角度和折射率的测量。

三、实验仪器1. 分光计2. 玻璃三棱镜3. 平面镜4. 汞灯5. 光具座6. 砝码7. 刻度尺四、实验步骤1. 将分光计置于光具座上，调整分光计的水平，确保分光计的主轴与地面垂直。

2. 调整望远镜：a. 将目镜插入望远镜筒内，调整目镜调焦手轮，使目镜中的分划板刻度线清晰可见；b. 将望远镜的光轴调整至与分光计的主轴平行，使望远镜能够观察到分光计上的平行光管。

3. 调整平行光管：a. 将汞灯放置在平行光管的一侧，调整光源位置，使汞灯发出的光线通过狭缝，照射到平行光管的物镜上；b. 调整平行光管的狭缝宽度，使出射光线成为平行光。

4. 调整三棱镜：a. 将三棱镜放置在载物台上，调整载物台的高度，使三棱镜的光学侧面与望远镜光轴垂直；b. 调整三棱镜的角度，使入射光线在三棱镜中发生折射，并进入望远镜。

5. 观察并记录：a. 观察望远镜中的分划板，记录三棱镜顶角对应的位置；b. 调整三棱镜的角度，观察并记录三棱镜最小偏向角对应的位置。

6. 计算三棱镜的顶角和折射率。

五、实验结果与分析1. 调节分光计后，观察到望远镜中的分划板刻度线清晰可见，且与平行光管的出射光线平行。

2. 通过实验，测得三棱镜的顶角为θ1，最小偏向角为θ2。

3. 根据折射定律，计算三棱镜的折射率n为：n = sin(θ1) / sin(θ2)4. 对比理论值和实验值，分析实验误差产生的原因。

六、实验总结本次实验，我们成功地掌握了分光计的调节方法和技巧，验证了分光计的调节原理，并测量了三棱镜的顶角。

通过实验，我们加深了对光学仪器和光学原理的理解，提高了自己的实验操作能力。

放大镜刻度、目镜刻度校准方法【原创版3篇】《放大镜刻度、目镜刻度校准方法》篇1放大镜和目镜的刻度校准方法有些不同，下面分别进行介绍：1. 放大镜刻度校准方法：放大镜的刻度校准通常使用标准刻度分划板进行。

标准刻度分划板是一个具有精确刻度的平板，其标准值可以与你实测值直接比较，从而知道放大镜的刻度误差。

具体步骤如下：（1）将标准刻度分划板放置在放大镜前方，使其与放大镜平行，并调整放大镜焦距，使分划板上的刻度清晰可见。

（2）使用一个精确的测量工具（如游标卡尺）测量分划板上某一条刻度的实际位置，并将其与标准值进行比较，计算出放大镜的刻度误差。

（3）根据计算出的刻度误差，对放大镜进行校准。

通常可以使用一个细小的螺丝刀或者其他工具，微调放大镜的焦距，使其刻度与标准刻度分划板相符。

2. 目镜刻度校准方法：目镜的刻度校准通常使用望远镜的瞄准机制来进行。

具体步骤如下：（1）将望远镜对准一个远处的物体，并调整焦距，使物体清晰可见。

（2）使用一个精确的测量工具（如游标卡尺）测量目镜上的某一条刻度与物体实际位置的距离，并将其与标准值进行比较，计算出目镜的刻度误差。

（3）根据计算出的刻度误差，对目镜进行校准。

通常可以使用一个细小的螺丝刀或者其他工具，微调目镜的焦距，使其刻度与实际位置相符。

《放大镜刻度、目镜刻度校准方法》篇2放大镜和目镜的刻度校准方法有些不同，下面分别进行介绍：1. 放大镜刻度校准方法：放大镜的刻度校准通常使用标准刻度分划板进行。

标准刻度分划板是一个已知长度的平板，上面有精确的刻度标记。

将标准刻度分划板放置在放大镜前方，并用光源照亮。

通过观察放大镜中标准刻度分划板的影像，可以比较放大镜的刻度标记和标准刻度分划板上的刻度标记之间的误差。

这种比较方法可以帮助确定放大镜的刻度误差，从而进行校准。

2. 目镜刻度校准方法：目镜的刻度校准通常使用已知长度的标杆或者刻度尺进行。

将标杆或者刻度尺放置在目镜前方，并使用光源照亮。

实验三分光计的调节及棱镜折射率的测定【实验目的】1．了解分光计的结构，学会调节和正确使用；2．测定棱镜顶角和最小偏向角；3．测定棱镜的折射率。

【实验仪器和设备】分光计、三棱镜、汞灯等【实验原理】一、仪器概述分光计是用来准确测量角度的仪器，光学实验中测角的情况很多，如反射角、折射角衍射角等。

分光计和其他一些光学仪器如摄谱仪、单色仪等结构上有很多相似处，是这类仪器的一种典型。

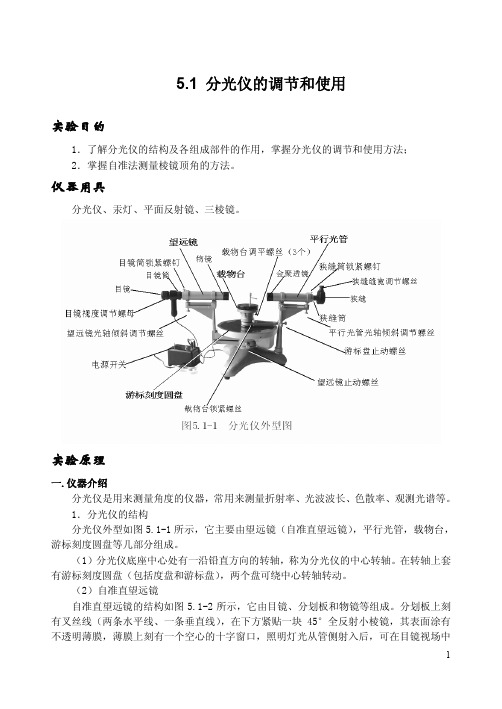

图1为分光计的外观。

1.狭缝2.狭缝体紧固螺3.准直管固定螺丝4.准直管5.准直管微动螺丝6.准直管物镜7.载物台8.夹持杆9.载物台调节螺丝 10.望远镜物镜 11.望远镜固定螺丝 12.自准直望远镜 13.望远镜固定螺丝 14.阿贝目镜固定螺丝15.阿贝目镜 16.目镜 17.望远镜光轴调节螺丝 18.望远镜架 19.T 形接头20.载物台紧固螺丝 21.灯泡电源插头 22.望远镜微动螺丝钉 23.望远镜固定螺丝 24.三脚底座 25.电源插座 26.读数盘 27.游标盘微动螺丝 28.游标盘紧固螺丝 29.准直管支架 30.分光计在其三脚底座中央固定一精密中心轴，中心轴上装有一付精密度盘，读数刻度盘上把圆周720等分，每格值为30ˊ；游标盘上相对180°处设有两弯游标，上刻有备30等份线，与读数盘上14°30ˊ共29等份对齐，由些可知，游标上的每一分度值为29ˊ，游标的读数为一刻度1ˊ。

例如，右图中游标读数为56°3ˊ。

度盘下套的望远镜支架，上面装有自准直望远镜，套筒上有锁紧螺丝与度盘固紧，当该螺丝松开，读数盘和望远镜可作相对转动；当该螺丝锁紧，读数盘随望远镜绕中心轴转动，套筒上还有一锁紧螺丝，这是望远镜的紧固螺丝，当它锁紧时，望远镜被固定，不能绕中心转轴转动；望远镜支架下方有一制动架，制动架一端装有微调装置，可在制动架被固定的情况下，通过调节微动装置，让望远镜绕中心转轴微动，微调望远镜至精确位置。

摘要：焦度计视功能检查主要针对顾客的原镜度数进行检测，得出初步屈光不正度，为进一步检查视功能奠定基础。

因此本文主要以目镜式焦度计为例，对目镜式焦度计检测球镜片和柱镜片的原理进行介绍，并利用原理对操作中的注意事项进行说明，增强操作者的规范意识，减少不必要的检测误差。

关键字：焦度计；光学原理；球镜焦度计主要是对眼镜片或透镜的球镜屈光度、柱镜屈光度、柱镜的散光轴位、棱镜度和基底方向进行测定，也是眼镜零售店、视光中心、光学元件生产厂和各级计量检测单位的必备检测工具。

因此掌握焦度计规范操作是眼镜店从业人员的必备技能。

目前的焦度计检测原理都是对球镜检测的分析，很少涉及到对柱镜透镜检测原理的解释。

本文从目镜式焦度计检测球镜片原理入手，对目镜式焦度计检测柱镜透镜原理及观察到的现象进行阐述，从而帮助读者更加全面深入地理解目镜式焦度计检测光学镜片的原理。

1 目镜式焦度计检测球镜片原理目镜式焦度计的检测镜片的光路组成结构如图1所示。

光源发出的光线经过滤色片后使得均匀光线照亮移动分划板，移动分划板经过准直物镜（凸透镜）折射后为平行的光线，即移动分划板的位置此时正好处于准直物镜的物焦平面上。

出射的平行光线再通过望远物镜成像在固定分划板处，此时人眼通过目镜组可同时观察到固定分划板和移动分划板上的刻度线清晰像。

图1 目镜式焦度计的检测镜片的光路组成结构将被检测球镜片放到支撑座上，若移动分划板不动，则移动分划板经过准直物镜的平行光线通过被检测镜片将会发生汇聚或发散，汇聚和发散的光线通过望远物镜后在固定分划板处形成圆形光斑，此时人眼通过目镜组观察到的移动分划板的像为模糊的像，如图2所示。

因此人眼为了通过目镜看清移动分划板的像，必须将移动分划板移到由准直物镜和被检测镜片组成的光学系统物焦平面上，即发出的光线经过准直物镜和被检测镜片后是平行光线，再通过望远物镜后才能汇聚到固定分划板，此时人眼通过目镜组可同时观察到固定分划板和移动分划板上的刻度线清晰像。

物理实验报告《分光计的调整和三棱镜顶角的测定》_实验报告【实验目的】1．了解分光计的结构，学习分光计的调节和使用方法；2．利用分光计测定三棱镜的顶角；【实验仪器】分光计，双面平面反射镜，玻璃三棱镜。

【实验原理】如图6所示，设要测三棱镜AB面和AC面所夹的顶角a，只需求出j即可，则a＝1800－j。

图6 测三棱镜顶角【实验内容与步骤】一、分光计的调整（一）调整要求：1．望远镜聚焦平行光，且其光轴与分光计中心轴垂直。

2．载物台平面与分光计中心轴垂直。

（二）望远镜调节1．目镜调焦目镜调焦的目的是使眼睛通过目镜能很清楚地看到目镜中分划板上的刻线和叉丝，调焦办法：接通仪器电源，把目镜调焦手轮12旋出，然后一边旋进一边从目镜中观察，直到分划板刻线成像清晰，再慢慢地旋出手轮，至目镜中刻线的清晰度将被破坏而未被破坏时为止。

旋转目镜装置11，使分划板刻线水平或垂直。

2．望远镜调焦望远镜调焦的目的是将分划板上十字叉丝调整到焦平面上，也就是望远镜对无穷远聚焦。

其方法如下：将双面反射镜紧贴望远镜镜筒，从目镜中观察，找到从双面反射镜反射回来的光斑，前后移动目镜装置11，对望远镜调焦，使绿十字叉丝成像清晰。

往复移动目镜装置，使绿十字叉丝像与分划板上十字刻度线无视差，最后锁紧目镜装置锁紧螺丝 10 .（三）调节望远镜光轴垂直于分光计中心轴（各调一半法）调节如图7 所示的载物台调平螺丝 b 和 c 以及望远镜光轴仰角调节螺丝13，使分别从双面反射镜的两个面反射的绿十字叉丝像皆与分划板上方的十字刻度线重合，如图8（a）所示。

此时望远镜光轴就垂直于分光计中心轴了。

具体调节方法如下：（1）将双面反射镜放在载物台上，使镜面处于任意两个载物台调平螺丝间连线的中垂面，如图7所示。

图7 用平面镜调整分光计（2）目测粗调。

用目测法调节载物台调平螺丝7及望远镜、平行光管光轴仰角调节螺丝13、29，使载物台平面及望远镜、平行光管光轴与分光计中心轴大致垂直。

分光计的调整与使用实验内容1．测定棱镜顶角、最小偏向角。

2．测定棱镜材料的折射率。

教学要求•• １．了解分光计的结构及各组成部件的作用。

•• ２．熟悉分光计的调整要求，掌握其调整技术。

实验器材分光计，双面镜，钠光灯，三棱镜。

光线在传播过程中，遇到不同介质的分界面时，会发生反射和折射，光线将改变传播的方向，结果在入射光与反射光或折射光之间就存在一定的夹角。

通过对某些角度的测量，可以测定折射率、光栅常数、光波波长、色散率等许多物理量。

因而精确测量这些角度，在光学实验中显得十分重要。

•• 分光计是一种能精确测量上述要求角度的典型光学仪器，经常用来测量材料的折射率、色散率、光波波长和进行光谱观测等。

由于该装置比较精密，控制部件较多而且操作复杂，所以使用时必须严格按照一定的规则和程序进行调整，方能获得较高精度的测量结果。

分光计的调整思想、方法与技巧，在光学仪器中有一定的代表性，学会对它的调节和使用方法，有助于掌握操作更为复杂的光学仪器。

对于初次使用者来说，往往会遇到一些困难。

但只要在实验调整观察中，弄清调整要求，注意观察出现的现象，并努力运用已有的理论知识去分析、指导操作，在反复练习之后才开始正式实验，一般也能掌握分光计的使用方法，并顺利地完成实验任务。

••实验原理•• 三棱镜如图24-1 所示，AB和AC是透光的光学表面，又称折射面，其夹角α称为三棱镜的顶角；BC为毛玻璃面，称为三棱镜的底面。

图24-1三棱镜示意图•• 1．反射法测三棱镜顶角αT 如图24-2 所示，一束平行光入射于三棱镜，经过AB面和AC面反射的光线分别沿3和4T 方位射出，3T 和4T 方向的夹角记为θ，由几何学关系可知： •• 34212T T -==θα图24-2反射法测顶角2．最小偏向角法测三棱镜玻璃的折射率假设有一束单色平行光LD 入射到棱镜上，经过两次折射后沿ER 方向射出，则入射光线LD 与出射光线ER 间的夹角δ称为偏向角，如图24-3所示。

光学测角仪的调整与使用实验光的反射定律和折射定律定量描述了光线在传播过程中发生偏折时角度间的相互关系。

同时，光在传播过程中的衍射、散射等物理现象也都与角度有关。

一些光学量如折射率、光波波长、衍射极大和极小位置等都可通过直接测量角度去确定。

故在光学技术中，精确测量光线偏折的角度，具有十分重要的意义。

光学测角仪（又称分光计）是一种能精确测量角度的典型光学仪器，常用来测量折射率、光波波长、色散率和观测光谱等。

由于该装置比较精密，操纵控制部件较多而复杂，故使用时必须按一定的规则严格调整，方能获得较高精度的测量结果。

对于初学者来说，往往会感到一些困难，但只要在调整、实验过程中，明确调整要求，注意观察现象，并努力运用已有的理论知识去分析、指导操作，一般也是能够掌握的。

光学测角仪的调整思想、方法与技巧，在光学仪器中有一定的代表性，学会对它的调节和使用，有助于掌握操作更为复杂的光学仪器。

【实验目的】1、了解光学测角仪的主要构造;2、掌握光学测角仪的调节；3、学会使用光学测角仪的方法。

【仪器介绍】光学测角仪又称分光计，是一种精密测量平行光线偏转角的光学仪器，它常被用于测量棱镜顶角、光波波长和观察光谱等。

附图1 JJY-1型分光计外形图1-狭缝装置；2-狭缝装置锁紧螺钉；3-平行光管镜筒；4-游标盘制动架；5-载物台；6-载物台调平螺钉（3只）；7-载物台锁紧螺钉；8-望远镜镜筒；9-目镜筒锁紧螺钉；10-阿贝式自准直目镜；11-目镜视度调节手轮；12-望远镜光轴仰角调节螺钉；13-望远镜光轴水平方位调节螺钉；14-支撑臂；15-望远镜方位微调螺钉；16-转座与度盘止动螺钉；17-望远镜止动螺钉；18-望远镜制动架；19-底座；20-转盘平衡块；21-度盘；22-游标盘；23-立柱；24-游标盘微调螺钉；25-游标盘止动螺钉；26—平行光管光轴水平方位调节螺钉；27-平行光管光轴仰角调节螺钉；28-狭缝宽度调节手轮1、结构光学测角仪的型号很多，结构基本相同，都有四个部件组成：平行光管、自准直望远镜、载物小平台和读数装置（参阅附图1）。
