下载文档原格式
腰果酚改性酚醛树脂的合成及其模塑料的性能
黄世俊;罗尧森;翟苏宇;赖文忠;黄继涛;黄梦芸;朱光明;张振伟;曾佳美
【期刊名称】《塑料工业》
【年(卷),期】2024(52)1
【摘要】资源化、环保化与低成本化是传统材料的重要发展方向,本文在硼酸的辅助下,采用腰果酚对酚醛树脂进行改性,探讨了腰果酚和硼酸的引入及其用量对树脂性能的影响,以改性树脂为基体制备了酚醛模塑料,并对其性能进行的测试。
结果显示:腰果酚的引入和用量会显著影响树脂的性能,高的替代量使树脂软化点和热稳定性下降,在硼酸的辅助下,则能够实现对改性树脂性能的有效调控,并且以该改性树脂制备的模塑料显示出较好的韧性和热稳定性。
【总页数】6页(P40-45)
【作者】黄世俊;罗尧森;翟苏宇;赖文忠;黄继涛;黄梦芸;朱光明;张振伟;曾佳美【作者单位】三明学院资源与化工学院;沙县宏盛塑料有限公司;宁德师范学院化学与材料学院
【正文语种】中文
【中图分类】TQ323.1
【相关文献】
1.腰果酚改性甲阶酚醛树脂的合成及其泡沫性能研究
2.腰果酚改性酚醛树脂的合成研究
3.液态腰果壳油改性酚醛树脂的研究—双酚法树脂的合成
4.腰果酚改性酯固化酚醛树脂的研究及性能表征
5.腰果酚改性酚醛树脂的合成及其性能
因版权原因，仅展示原文概要，查看原文内容请购买。
腰果壳油改性酚醛树脂对有机摩擦材料性能的影响王晓芳;王超;李小博【摘要】采用干法热压成型工艺制备以腰果壳油改性酚醛树脂、纯酚醛树脂为黏结剂,芳纶纤维、矿物复合纤维、硅酸铝纤维等为增强材料的摩擦材料,对试样进行摩擦磨损性能、物理性能和机械性能测试.结果表明:在摩擦材料配方中引入适量的腰果壳油改性酚醛树脂有助于改善摩擦材料的摩擦磨损性能和耐热性能.当w(腰果壳油改性酚醛树脂)=17％时,摩擦材料的性能优异,分别为摩擦系数μ=0.43,磨损率约0.16×10-7 cm3/(N·m),冲击强度2.38 J/cm2,硬度72.5HRC,密度2.11 g/cm3,上述数值符合国家标准GB5763—2008的3类标准,表明该材料有望工业应用.【期刊名称】《化工科技》【年(卷),期】2018(026)003【总页数】5页(P47-51)【关键词】腰果壳油改性酚醛树脂;摩擦系数;磨损率【作者】王晓芳;王超;李小博【作者单位】咸阳师范学院化学与化工学院,陕西咸阳 712000;咸阳师范学院化学与化工学院,陕西咸阳 712000;咸阳师范学院化学与化工学院,陕西咸阳712000【正文语种】中文【中图分类】TB36摩擦材料是利用滑动摩擦或滚动摩擦完成制动或者传动过程的部件材料，通常应用在工程机械和交通工具的刹车系统和离合器系统中[1-5]。
近十年来，随着交通工具行驶高速化、车体轻量化和负荷重载化的发展，对摩擦材料的使用性能和安全性能提出了更高的要求[6-8]。
目前工业中常用的有机摩擦材料多以酚醛树脂为黏结剂，众所周知酚醛树脂制备的摩擦材料具有硬度高、抗冲击性能好的特点，但同时存在着弹性模量大、耐热性低以及刹车噪音大等缺陷。
因此为了获得综合性能更加优异的摩擦材料，需要对酚醛树脂的性能进一步改进。
文献[9-11]报道，利用腰果壳油对酚醛树脂进行改性可降低酚醛树脂的硬度，进而改善酚醛树脂基摩擦材料中纤维和黏结剂的界面结合情况，减少摩擦材料使用时的热分解和热衰退现象，进而提高摩擦材料的耐磨性能和机械性能。
专利技术交底书1.发明的主题与名称一种腰果酚改性胶粘剂的制备方法2.所属技术领域酚醛树脂胶粘剂领域3.引用的背景材料和目前公开的技术状况引用的背景材料：酚醛胶粘剂相对于传统的胶粘剂，具有难燃、低毒和优异的耐热性以及隔热性。
但酚醛胶粘剂也有一些缺陷，如成本高、易产生老化龟裂、粘性低、渗透力强、易透胶、耐碱性差、对异种材料的胶接性能差，毒性大等缺点，而且传统的酚醛胶粘剂生产过程中，采用苯酚与37%甲醛溶液反应，产生大量的工业废水。
另一方面，随着石油化工原料价格的上涨以及天然矿物资源的逐渐衰竭，使得人们越来越重视天然可再生资源在制备酚醛胶粘剂方面的应用。
腰果酚是一种非常难得的天然生物质酚，能在化学品合成中代替多种酚类精细石化原料。
利用腰果酚代替苯酚为原料制备的酚醛胶粘剂，能在化学品合成中代替多种酚类精细石化原料。
而且由于腰果酚结构中含有不饱和长链，可以提高酚醛树脂的柔韧性以及憎水性。
目前公开的的技术状况：腰果酚/腰果壳油改性酚醛树脂的合成及其应用研究[J]. 热固性树脂，2010，25（5）：21-26，用腰果壳油代替部分苯酚对酚醛树脂进行改性，并以此改性树脂位基体制备模塑料，研究发现此改性树脂在模塑料中的应用相当于纯酚醛树脂，同时成本降低。
腰果酚改性酚醛树脂的合成研究[j].生物质化学工程，2008，42（2）：11-14，以腰果壳油为改性剂对酚醛树脂进行改性，并对腰果壳油改性酚醛树脂模塑材料进行机械性能测试，结果发现以此改性树脂制备的模塑料在缺口冲击强度和弯曲强度方面明显得到提高。
4.发明的阶段目标和最终目的阶段目标：第一阶段为腰果酚和甲醛在酸性条件下反应得到酚醛树脂最终目的：制备一种性能优异的和环保的腰果酚改性胶粘剂5.发明的创新点与实现发明主要内容创新点：1.以廉价环保的腰果酚为原料合成环氧树脂固化剂2.单个分子结构中具有多个不饱和键，可以使憎水性能更好3.腰果酚中的苯酚结构和不饱和长链可以给予胶粘剂更好的韧性和耐水性能4.使用多聚甲醛代替甲醛水溶液，不会产生过多的废水主要内容：发明达到的效果和引证称取300 g腰果酚，45 g多聚甲醛加入到四口瓶中，在上述溶液中滴加HCl，调节体系的PH 值为1.6~2.3之间。
![腰果酚改性酚醛树脂的制备方法[发明专利]](https://img.taocdn.com/s1/m/9bd881a9767f5acfa0c7cdb3.png)

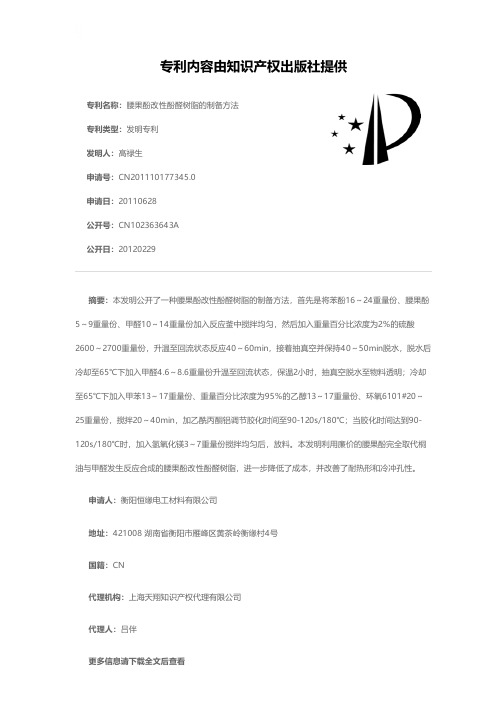

专利名称：腰果酚改性酚醛树脂的制备方法专利类型：发明专利
发明人：高禄生
申请号：CN201110177345.0
申请日：20110628
公开号：CN102363643A
公开日：
20120229
专利内容由知识产权出版社提供
摘要：本发明公开了一种腰果酚改性酚醛树脂的制备方法，首先是将苯酚16～24重量份、腰果酚5～9重量份、甲醛10～14重量份加入反应釜中搅拌均匀，然后加入重量百分比浓度为2％的硫酸2600～2700重量份，升温至回流状态反应40～60min，接着抽真空并保持40～50min脱水，脱水后冷却至65℃下加入甲醛4.6～8.6重量份升温至回流状态，保温2小时，抽真空脱水至物料透明；冷却至65℃下加入甲苯13～17重量份、重量百分比浓度为95％的乙醇13～17重量份、环氧6101#20～25重量份，搅拌20～40min，加乙酰丙酮铝调节胶化时间至90-120s/180℃；当胶化时间达到90-120s/180℃时，加入氢氧化镁3～7重量份搅拌均匀后，放料。
本发明利用廉价的腰果酚完全取代桐油与甲醛发生反应合成的腰果酚改性酚醛树脂，进一步降低了成本，并改善了耐热形和冷冲孔性。
申请人：衡阳恒缘电工材料有限公司
地址：421008 湖南省衡阳市雁峰区黄茶岭衡缘村4号
国籍：CN
代理机构：上海天翔知识产权代理有限公司
代理人：吕伴
更多信息请下载全文后查看。
《腰果酚改性热固性酚醛树脂粘接性能研究》一、引言随着现代工业的快速发展，粘接技术已成为制造领域中不可或缺的一部分。
热固性酚醛树脂因其良好的物理性能和化学稳定性，在粘接应用中占据重要地位。
然而，其粘接性能受制于树脂本身的性质，为提升其使用效果，研究改进技术成为了迫切需求。
本文就腰果酚改性热固性酚醛树脂的粘接性能展开研究，通过分析其性能改善前后变化，旨在探讨改性后树脂的粘接性能及其潜在应用。
二、腰果酚改性热固性酚醛树脂的制备腰果酚是一种天然植物提取物，具有良好的生物相容性和反应活性。
本研究采用腰果酚作为改性剂，通过与热固性酚醛树脂进行化学反应，达到改善其粘接性能的目的。
具体制备过程包括：按照一定比例将腰果酚与酚醛树脂混合，在一定温度和压力下进行反应，最终得到改性后的热固性酚醛树脂。
三、腰果酚改性对热固性酚醛树脂粘接性能的影响1. 改性后树脂的物理性能：通过对比改性前后树脂的硬度、韧性、耐热性等物理性能，发现腰果酚的引入显著提高了树脂的韧性和耐热性。
2. 粘接强度的提升：对改性前后的树脂进行粘接测试，结果表明腰果酚改性后的树脂具有更高的粘接强度。
这主要得益于腰果酚与酚醛树脂之间的化学反应，使得树脂分子间形成了更强的交联网络。
3. 改善湿润性和渗透性：腰果酚的引入使得改性后树脂的湿润性和渗透性得到提高，有利于提高粘接过程中树脂与被粘物表面的接触和浸润，从而提高粘接效果。
四、腰果酚改性热固性酚醛树脂的应用根据腰果酚改性热固性酚醛树脂在粘接性能方面的优异表现，可将其应用于各种工业领域。
例如：在航空航天、汽车制造、电子封装等领域，利用其高粘接强度、耐高温和良好的物理性能，提高产品的质量和性能。
此外，腰果酚改性热固性酚醛树脂还可用于建筑、家具等领域，满足不同行业对高性能粘接材料的需求。
五、结论本研究通过腰果酚改性热固性酚醛树脂，显著提高了其粘接性能。
腰果酚的引入不仅提高了树脂的韧性和耐热性，还显著提高了其粘接强度和湿润性、渗透性。
《腰果酚改性热固性酚醛树脂粘接性能研究》一、引言随着科技的发展和工业的进步，新型粘合材料在各种工业领域中得到了广泛的应用。
热固性酚醛树脂因其出色的物理和化学性能，已成为重要的粘合剂基材之一。
然而，其应用领域仍有待拓展，尤其是在需要更高粘接性能的场合。
为了进一步改善其性能，本研究采用腰果酚作为改性剂，对热固性酚醛树脂进行改性研究，以期提高其粘接性能。
二、腰果酚改性热固性酚醛树脂腰果酚是一种天然的植物提取物，具有优良的物理和化学性能。
其分子结构中的活性基团可以与酚醛树脂发生化学反应，从而改善酚醛树脂的性能。
本研究通过将腰果酚引入热固性酚醛树脂中，对树脂进行改性。
具体而言，首先制备出腰果酚的改性剂，然后在适当的温度和压力下，将改性剂与酚醛树脂混合均匀，进行反应。
在反应过程中，腰果酚的活性基团与酚醛树脂的分子链发生化学反应，形成新的化学键，从而实现对酚醛树脂的改性。
三、腰果酚改性对热固性酚醛树脂粘接性能的影响通过一系列的实验，我们发现腰果酚的引入显著提高了热固性酚醛树脂的粘接性能。
具体表现在以下几个方面：1. 增强粘合力：腰果酚的引入使得酚醛树脂的分子链间形成了更多的化学键，从而增强了树脂的粘合力。
这使得改性后的酚醛树脂在粘接过程中能够更好地渗透到被粘物的表面，形成更强的粘接力。
2. 提高耐温性能：腰果酚的引入使得改性后的酚醛树脂具有更好的耐温性能。
在高温环境下，改性后的酚醛树脂仍能保持良好的粘接性能，而未改性的酚醛树脂则容易出现粘接失效的现象。
3. 增强抗老化性能：腰果酚中的活性成分能够与酚醛树脂发生化学反应，形成更稳定的化学结构。
这使得改性后的酚醛树脂具有更好的抗老化性能，能够在更长时间内保持良好的粘接性能。
四、结论本研究通过将腰果酚作为改性剂引入热固性酚醛树脂中，成功提高了其粘接性能。
实验结果表明，腰果酚的引入增强了酚醛树脂的粘合力、耐温性能和抗老化性能。
这为热固性酚醛树脂在更多领域的应用提供了可能。
