材料强度硬度对照表

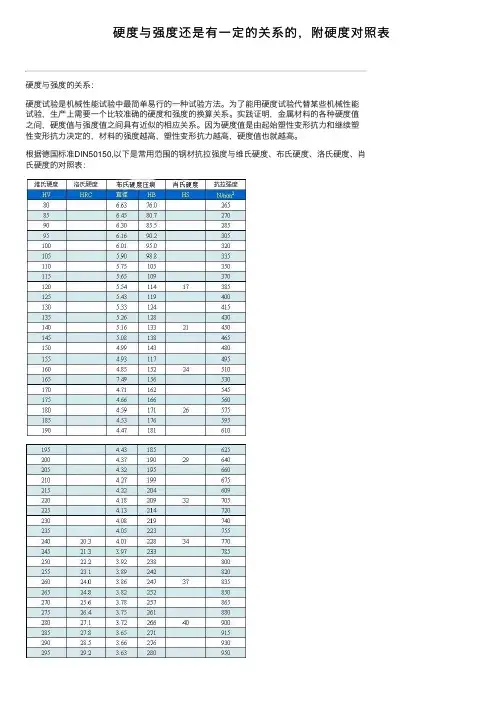

硬度与强度还是有⼀定的关系的，附硬度对照表
硬度与强度的关系：
硬度试验是机械性能试验中最简单易⾏的⼀种试验⽅法。

为了能⽤硬度试验代替某些机械性能
试验，⽣产上需要⼀个⽐较准确的硬度和强度的换算关系。

实践证明，⾦属材料的各种硬度值
之间，硬度值与强度值之间具有近似的相应关系。

因为硬度值是由起始塑性变形抗⼒和继续塑
性变形抗⼒决定的，材料的强度越⾼，塑性变形抗⼒越⾼，硬度值也就越⾼。

根据德国标准DIN50150,以下是常⽤范围的钢材抗拉强度与维⽒硬度、布⽒硬度、洛⽒硬度、肖
⽒硬度的对照表：
欢迎⼤家在评论处补充你认为⽂章中有解释不对或⽋缺的部分，这样下⼀个阅读的⼈就会学到更多，你知道的正是⼤家需要的。

顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，分三种不同的标度来表示：洛氏硬度的测量方法有三种:1)HRA,用带金刚石的压头,负荷60公斤的测量值;2)HRC,负荷150公斤的测量值;3)HRB,用带1/16寸钢球压头,负荷100公斤的测量值.⑶维氏硬度（HV）以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值（HV）洛氏硬度中HRA、HRB、HRC的区别洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。

洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。

标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。

因此标尺B适用相对较软的材料，而标尺C 适用较硬的材料。

实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。

因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。

但各种材料的换算关系并不一致硬度換算公式:1.肖氏硬度(HS)=勃式硬度(BHN)/10+122.肖式硬度(HS)=洛式硬度(HRC)+153.勃式硬度(BHN)= 洛克式硬度(HV)4.洛式硬度(HRC)= 勃式硬度(BHN)/10-3 硬度測定範圍: HS<100HB<500HRC<70HV<1300(80~88)HRA, (85~95) HRB, (20~70)HRC 洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。

硬度对照表硬度对照表根据德国标准DIN50150, 以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。

硬度试验是机械性能试验中最简单易行的一种试验方法。

为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。

实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。

因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。

下面是本站根据由实验得到的经验公式制作的快速计算器，有一定的实用价值，但在要求数据比较精确时，仍需要通过试验测得。

里氏硬度与洛氏硬度HRC 换算里氏硬度与布氏、洛氏、维氏硬度的换算误差见下表(E=210000N/mm2)里氏硬度计由于具有携带方便、操作简单、检测迅速和测量准确等特点，在世界范围的工作领域内得到了广泛应用。

由于人们的习惯和已延用多年的硬度计量标准，目前在实际进行硬度测试时，普遍使用的还是布氏、洛氏、维氏和肖氏等硬度测试方法。

里氏硬度试验方法是近20年才出现的，若完全直接使用里氏硬度试验方法进行硬度测试尚须时日。

目前为兼顾里氏硬度计的实用性和传统硬度计量标准的要求，满足硬度测试工作的需要，人们往往要把里氏硬度值转换成布氏、肖氏、洛氏和维氏等硬度值。

里氏硬度值是否能直接转换成其它硬度值，这与使用的冲击装置和被测硬度材料是有关系的，建立不同硬度值之间的转换关系，往往需要人们进行大量的工作。

常用冲击装置D/DC 的标定及测量范围：冲击装置D 、DCHRB HB 59.6-99.6\ \ 46.5-101.7\ \ 23.8-84.6 13.5-95.3\ \127-651 143-650\ 85-655 93-334 131-387 19-164 40-173 60-290 45-315HRC 17.9-68.5\ 20.4-67.1\ \ \ \ \ \ \HV 83-976\ 80-898 85-802 80-898\ \ \ \ \HSD 32.2-99.5\ \ \ \ \ \ \ \STEEL and caststeel钢和铸钢Steel 锻钢 SWT.ST 合金工具钢 Stainless steel 不锈钢GC.IRON 灰铸铁 NC.IRON 球墨铸铁 C.ALUM 铸铝合金 BRASS(黄铜) 铜锌合金BRONZE(青铜) 铜锡/铝合金COPPER 纯铜。

根据德国（一）DIN50150,以下是常用范围的钢材抗拉强度与维氏硬
度、布氏硬度、洛氏硬度的对照表。

HB有两种一种是ＨＢＳ（钢球）另一种是ＨＢＷ（硬质合金球）
用一定直径的钢球或硬质合金球，以规定的试验力（F）压入式样表面，经规定保持时间后卸除试验力，测量试样表面的压痕直径（L）。

布氏硬度值是以试验力除以压痕球形表面积所得的商。

以HBS（钢球）
表示，单位为N/mm2(MPa)。

其计算公式为：
式中：F--压入金属试样表面的试验力，N；
D--试验用钢球直径，mm；
d--压痕平均直径，mm。

测定布氏硬度较准确可靠，但一般HBS只适用于450N/mm2（MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。

在钢管中，布氏硬度用途最广，往往以压痕直径d来表示该材料的硬度，既直观，又方便。

布氏硬度试验还可用于有色金属和软钢，采用小直径球压头可以测量小尺寸和较薄材料。

布氏硬度计多用于原材料和半成品的检测，由于压痕较大，一般不用于成品检测。

举例：120HBS10/1000/30：表示用直径10mm钢球在1000Kgf（9.807KN）试验力作用下，保持30s
（秒）测得的布氏硬度值为120N/ mm2（MPa）。

HBS是布氏硬度的一种,现在已经不在采用,测试已经更改,HBS是钢球头,而现在均采用HBW即HB,硬质合金钢球,橡胶邵氏硬度为HA或HD,HA为软橡胶,HD为硬橡胶。

试验，生产上需要一个比较准确的硬度和强度的换算关系。

实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。

因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。

洛氏硬度中HRA、HRB、HRC的区别 所谓的各种硬度，是根据硬度的等级，采用不同的测量办法测到的数值，根据一些标准的整理，供参考，详细请读标准 ⑴布氏硬度（HB） 以一定的载荷（一般3000kg）把一定大小（直径一般为10mm）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值（HB），单位为公斤力/mm2 (N/mm2)。

⑵洛氏硬度（HR） 当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的 钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，分三种不同的标度来表示： 洛氏硬度的测量方法有三种: 1)HRA,用带金刚石的压头,负荷60公斤的测量值; 2)HRC,负荷150公斤的测量值; 3)HRB,用带1/16寸钢球压头,负荷100公斤的测量值. ⑶维氏硬度（HV） 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值（HV） 洛氏硬度中HRA、HRB、HRC的区别 洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。

洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。

标尺A使用的 是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至 980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。

抗拉强度与硬度上海国华公司专营宝钢产品:冷板、热板、镀锌板.电话：021-56789999 宝钢资源抗拉强度与硬度对照表抗拉强度N/mm2维氏硬度布氏硬度洛氏硬度抗拉强度N/mm2维氏硬度布氏硬度洛氏硬度Rm HV HB HRB Rm HV HB HRB 250 80 76 1125 350 333 35.5 270 85 80.7 1115 360 342 36.6 285 90 85.2 1190 370 352 37.7 305 95 90.2 1220 380 361 38.8 320 100 95 1255 390 371 39.8 335 105 99.8 1290 400 380 40.8 350 110 105 1320 410 390 41.8 370 115 109 1350 420 399 42.7 380 120 114 1385 430 409 43.6400 125 119 1420 440 418 44.5 415 130 124 1455 450 428 45.3 430 135 128 1485 460 437 46.1 450 140 133 1520 470 447 46.9 465 145 138 1555 480 456 47 480 150 143 1595 490 466 48.4 490 155 147 1630 500 475 49.1 510 160 152 1665 510 485 49.8 530 165 156 1700 520 494 50.5 545 170 162 1740 530 504 51.1 560 175 166 1775 540 513 51.7 575 180 171 1810 550 523 52.3 595 185 176 1845 560 532 53 610 190 181 1880 570 542 53.6 625 195 185 1920 580 551 54.1640 200 190 1955 590 561 54.7 660 205 195 1995 600 570 55.2 675 210 199 2030 610 580 55.7 690 215 204 2070 620 589 56.3 705 220 209 2105 630 599 56.8 720 225 214 2145 640 608 57.3 740 230 219 2180 650 618 57.8 755 235 223 660 58.3 770 240 228 20.3 670 58.8 785 245 233 21.3 680 59.2 800 250 238 22.2 690 59.7 820 255 242 23.1 700 60.1 835 260 247 24 720 61 850 265 252 24.8 740 61.8 865 270 257 25.6 760 62.5880 275 261 26.4 780 63.3900 280 266 27.1 800 64915 285 271 27.8 820 64.7930 290 276 28.5 840 65.3950 295 280 29.2 860 65.9965 300 285 29.8 880 66.4995 310 295 31 900 671030 320 304 32.2 920 67.51060 330 314 33.3 940 681095 340 323 34.4* HRB St12=65 St13=55 St14=50硬度试验是机械性能试验中最简单易行的一种试验方法。
