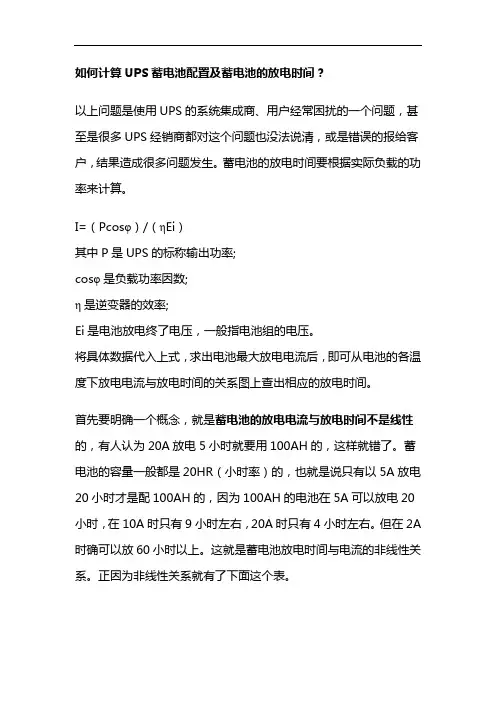

如何计算UPS蓄电池配置及蓄电池的放电时间

如何计算UPS蓄电池配置及蓄电池的放电时间？以上问题是使用UPS的系统集成商、用户经常困扰的一个问题，甚至是很多UPS经销商都对这个问题也没法说清，或是错误的报给客户，结果造成很多问题发生。

蓄电池的放电时间要根据实际负载的功率来计算。

I=（Pcosφ）/（ηEi）其中P是UPS的标称输出功率;cosφ是负载功率因数;η是逆变器的效率;Ei是电池放电终了电压，一般指电池组的电压。

将具体数据代入上式，求出电池最大放电电流后，即可从电池的各温度下放电电流与放电时间的关系图上查出相应的放电时间。

首先要明确一个概念，就是蓄电池的放电电流与放电时间不是线性的，有人认为20A放电5小时就要用100AH的，这样就错了。

蓄电池的容量一般都是20HR（小时率）的，也就是说只有以5A放电20小时才是配100AH的，因为100AH的电池在5A可以放电20小时，在10A时只有9小时左右，20A时只有4小时左右。

但在2A 时确可以放60小时以上。

这就是蓄电池放电时间与电流的非线性关系。

正因为非线性关系就有了下面这个表。

请大家先来熟悉一下下面的电池恒电流放电参数表，以保护神电池为例，指在一定的电流下放电能达到多长时间UPS用的12V电池一般终止电压为10.5V；2V电池一般终止电压为1.7V。

以下算法是按保护神电池在温度为25度时的计算结果，蓄电池的实际放电容量也与温度有关，如MF12-100的电池，在摄氏10度以0.1C电流放电，蓄电池能表现的容量约为85AH，3-5年后蓄电池随着内部老化放电时间会渐渐缩短，是正常现象。

如果知道负载功率，如何来配置蓄电池组的数量来达到预定的时间？如负载的的功率为2000W，需要延时2小时。

怎样配UPS及蓄电池呢？首先算出蓄电池的放电电流，能量守恒，UPS的放电电量与蓄电池的放电电量是基本相等的。

所以可以直接按2000W的功率来算出电池的放电电流。

如果我们配的UPS是山特3KVA的，12V电池个数是8只，终止电压是10.5*8＝84V，放电时的计算电流是2000W/84V ＝23.8A，如逆变器的效率按95％来算，则实际电流为23.8/0.95＝25A。

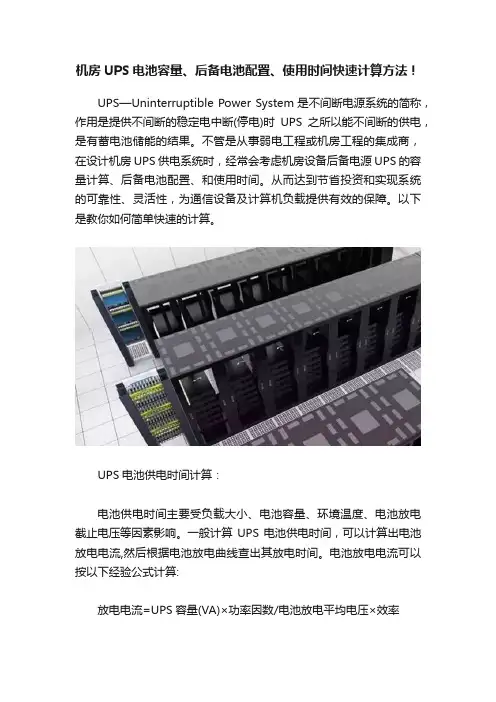

机房UPS电池容量、后备电池配置、使用时间快速计算方法！UPS—Uninterruptible Power System 是不间断电源系统的简称，作用是提供不间断的稳定电中断(停电)时UPS之所以能不间断的供电，是有蓄电池储能的结果。

不管是从事弱电工程或机房工程的集成商，在设计机房UPS供电系统时，经常会考虑机房设备后备电源UPS的容量计算、后备电池配置、和使用时间。

从而达到节省投资和实现系统的可靠性、灵活性，为通信设备及计算机负载提供有效的保障。

以下是教你如何简单快速的计算。

UPS电池供电时间计算：电池供电时间主要受负载大小、电池容量、环境温度、电池放电截止电压等因素影响。

一般计算UPS电池供电时间，可以计算出电池放电电流,然后根据电池放电曲线查出其放电时间。

电池放电电流可以按以下经验公式计算:放电电流=UPS容量(VA)×功率因数/电池放电平均电压×效率如要计算实际负载放电时间,只需将UPS容量换为实际负载容量即可。

从以上的公式780/0.6=1300W=1.3KVA,山特C3KS是3KVA容量的应该能维持2小时电力,如果还怕不够的话可以选容量5KVA的,当然价格要比3KVA的贵一些。

如果对以上计算稍嫌复杂，还有一个简单的方法：你要计算的话要把实际负载W转换为VA.服务器等设备一般功率因素是0.8(如果是8000W的话就是8000/0.8=10000VA)。

电池包的选型,现在主流电池都是12V的不同的是'AH数',也是就'安时数',一般UPS的电池要求都是12的倍数.说到这不知道你理解了没有,打个比方如果电池包是24V是话那就要用两组12V的并联(道理你应该清楚吧?)另外AH数是电池上标的,有很多种。

然后我们就算每组电池的电池数,一个很简单的算法,但是并不是非常精确(电池包电压数*AH*电池个数=负载功率*延时时间)根据这个你算出电池个数来就可以了。

U P S后备时间电池计算
公式
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
UPS电池放电时间计算方法（逆变效率按90%、12V电池放电终止电压）
1、计算蓄电池的最大放电电流值：
I最大=Pcosф/（η*E临界）
注：P → UPS电源的标称输出功率
cosф→ UPS电源的输出功率因数（UPS一般为）
η→ UPS逆变器的效率，一般为~（实际计算中可以取）
E临界→蓄电池组的临界放电电压（12V电池约为，2V电池约为）
2、根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据：
电池组的标称容量= I最大/C
3、由于使用E临界——电池的最低临界放电电压值，所以会导致所要求的电池组的安时容量偏大的局面。

按目前的使用经验，实际电池组的安时容量可按下面公式计算：
例如1. 10KVAUPS延时60分钟
电池的最大放电电流=标称功率10000×÷（效率*32节*每节电池放电电压）
电池组的标称容量=÷=
10KVA延时60分钟，电池配置为32节1组12V44AH。

选配时32节12V 1组容量≥44AH
例如1. 20KVA延时180分钟
电池的最大放电电流=标称功率20000×÷（效率*32节*每节电池放电电压）
电池组的标称容量=÷=
20KVA延时180分钟，电池配置为32节1组12V190AH。

选配时32节12V 1组容量≥190AH。

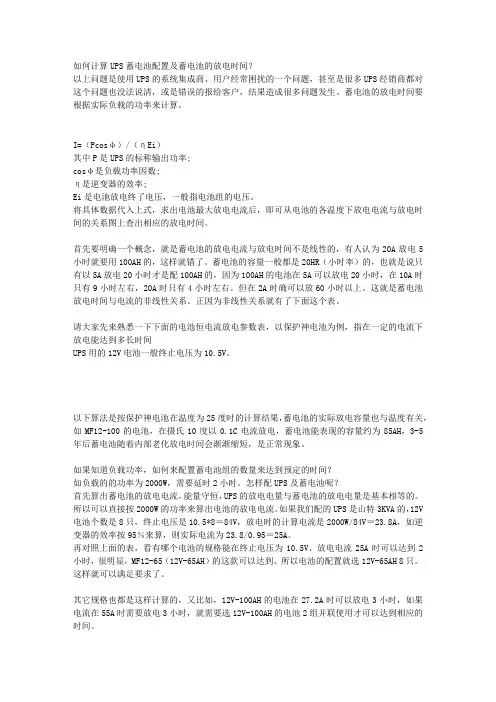

如何计算UPS蓄电池配置及蓄电池的放电时间？以上问题是使用UPS的系统集成商、用户经常困扰的一个问题，甚至是很多UPS经销商都对这个问题也没法说清，或是错误的报给客户，结果造成很多问题发生。

蓄电池的放电时间要根据实际负载的功率来计算。

I=（Pcosφ）/（ηEi）其中P是UPS的标称输出功率;cosφ是负载功率因数;η是逆变器的效率;Ei是电池放电终了电压，一般指电池组的电压。

将具体数据代入上式，求出电池最大放电电流后，即可从电池的各温度下放电电流与放电时间的关系图上查出相应的放电时间。

首先要明确一个概念，就是蓄电池的放电电流与放电时间不是线性的，有人认为20A放电5小时就要用100AH的，这样就错了。

蓄电池的容量一般都是20HR（小时率）的，也就是说只有以5A放电20小时才是配100AH的，因为100AH的电池在5A可以放电20小时，在10A时只有9小时左右，20A时只有4小时左右。

但在2A时确可以放60小时以上。

这就是蓄电池放电时间与电流的非线性关系。

正因为非线性关系就有了下面这个表。

请大家先来熟悉一下下面的电池恒电流放电参数表，以保护神电池为例，指在一定的电流下放电能达到多长时间UPS用的12V电池一般终止电压为10.5V。

以下算法是按保护神电池在温度为25度时的计算结果，蓄电池的实际放电容量也与温度有关，如MF12-100的电池，在摄氏10度以0.1C电流放电，蓄电池能表现的容量约为85AH，3-5年后蓄电池随着内部老化放电时间会渐渐缩短，是正常现象。

如果知道负载功率，如何来配置蓄电池组的数量来达到预定的时间？如负载的的功率为2000W，需要延时2小时。

怎样配UPS及蓄电池呢？首先算出蓄电池的放电电流，能量守恒，UPS的放电电量与蓄电池的放电电量是基本相等的。

所以可以直接按2000W的功率来算出电池的放电电流。

如果我们配的UPS是山特3KVA的，12V 电池个数是8只，终止电压是10.5*8＝84V，放电时的计算电流是2000W/84V＝23.8A，如逆变器的效率按95％来算，则实际电流为23.8/0.95＝25A。

蓄电池配置及蓄电池的放电时间？ 如何计算 UPS 蓄电池配置及蓄电池的放电时间？ 以上问题是使用 UPS 的系统集成商、用户经常困扰的一个问题，甚 至是很多 UPS 经销商都对这个问题也没法说清，或是错误的报给客 户，结果造成很多问题发生。

蓄电池的放电时间要根据实际负载的功 率来计算。

I=（Pcosφ）/（ηEi） 其中 P 是 UPS 的标称输出功率; cosφ 是负载功率因数; η 是逆变器的效率; Ei 是电池放电终了电压，一般指电池组的电压。

将具体数据代入上式，求出电池最大放电电流后，即可从电池的各温 度下放电电流与放电时间的关系图上查出相应的放电时间。

首先要明确一个概念，就是蓄电池的放电电流与放电时间不是线性 蓄电池的放电电流与放电时间不是线性 的，有人认为 20A 放电 5 小时就要用 100AH 的，这样就错了。

蓄电 池的容量一般都是 20HR（小时率）的，也就是说只有以 5A 放电 20 小时才是配100AH 的，因为 100AH 的电池在 5A 可以放电 20 小时， 在 10A 时只有 9 小时左右，20A 时只有 4 小时左右。

但在 2A 时确可 以放 60 小时以上。

这就是蓄电池放电时间与电流的非线性关系。

正 因为非线性关系就有了下面这个表。

请大家先来熟悉一下下面的电池恒电流放电参数表， 以保护神电池为 例，指在一定的电流下放电能达到多长时间 UPS 用的12V 电池一般终止电压为 10.5V。

以下算法是按保护神电池在温度为 25 度时的计算结果，蓄电池的实 际放电容量也与温度有关， MF12-100 的电池， 如 在摄氏 10 度以 0.1C 电流放电，蓄电池能表现的容量约为 85AH，3-5 年后蓄电池随着内 部老化放电时间会渐渐缩短，是正常现象。

如果知道负载功率， 如何来配置蓄电池组的数量来达到预定的时间？如果知道负载功率， 如何来配置蓄电池组的数量来达到预定的时间？ 如负载的的功率为 2000W，需要延时 2 小时。

ups使用时间计算公式（原创实用版）目录1.UPS 概述2.UPS 时间计算公式3.UPS 的使用方法4.UPS 的优点与局限性正文1.UPS 概述UPS，全称为 Uninterruptible Power Supply，即不间断电源。

它是一种能够在电网停电或电压异常时，为关键设备提供持续稳定电力的电源设备。

UPS 的主要作用是在电网供电中断时，能够立即切换到备用电源，确保设备不会因为停电而停止运行。

2.UPS 时间计算公式UPS 的时间计算公式为：时间=电池容量×电池效率÷负载功率。

其中，电池容量指的是 UPS 电池能够存储的电能总量，单位通常为安时 (Ah)；电池效率指的是电池实际输出功率与储存的电能总量之比，一般以百分比表示；负载功率指的是设备所需的电力，单位为瓦特 (W)。

3.UPS 的使用方法在使用 UPS 时，首先需要将 UPS 的输出端连接到需要保护的设备上，然后将 UPS 的输入端连接到电网。

当电网供电正常时，UPS 会将电网的电能转化为直流电并储存在电池中。

一旦电网供电中断，UPS 会立即将电池中的直流电转换为交流电，供应给负载设备。

4.UPS 的优点与局限性UPS 的优点主要体现在以下几个方面：a.保护设备免受停电的影响：UPS 能够在电网停电时，立即切换到备用电源，确保设备不会因为停电而停止运行。

b.净化电源：UPS 能够过滤掉电网中的电压波动、电磁干扰等杂质，为设备提供稳定的电力。

c.可持续供电：UPS 的电池容量决定了设备在停电后能够继续运行的时间，用户可以根据自己的需求选择合适的 UPS。

然而，UPS 也存在一些局限性：a.成本较高：UPS 设备本身价格较高，而且需要定期更换电池，维护成本较高。

b.对环保有一定影响：废旧电池的处理对环境有一定影响。

U P S后备时间电池计算公
式
Prepared on 24 November 2020
UPS电池放电时间计算方法（逆变效率按90%、12V电池放电终止电压）
1、计算蓄电池的最大放电电流值：
I最大=Pcosф/（η*E临界）
注：P → UPS电源的标称输出功率
cosф→ UPS电源的输出功率因数（UPS一般为）
η→ UPS逆变器的效率，一般为~（实际计算中可以取）
E临界→蓄电池组的临界放电电压（12V电池约为，2V电池约为）
2、根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据：
电池组的标称容量= I最大/C
3、由于使用E临界——电池的最低临界放电电压值，所以会导致所要求的电池组的安时容量偏大的局面。

按目前的使用经验，实际电池组的安时容量可按下面公式计算：
例如1. 10KVAUPS延时60分钟
电池的最大放电电流=标称功率10000×÷（效率*32节*每节电池放电电压）
电池组的标称容量=÷=
10KVA延时60分钟，电池配置为32节1组12V44AH。

选配时32节12V 1组容量≥44AH
例如1. 20KVA延时180分钟
电池的最大放电电流=标称功率20000×÷（效率*32节*每节电池放电电压）
电池组的标称容量=÷=
20KVA延时180分钟，电池配置为32节1组12V190AH。

选配时32节12V 1组容量≥190AH。

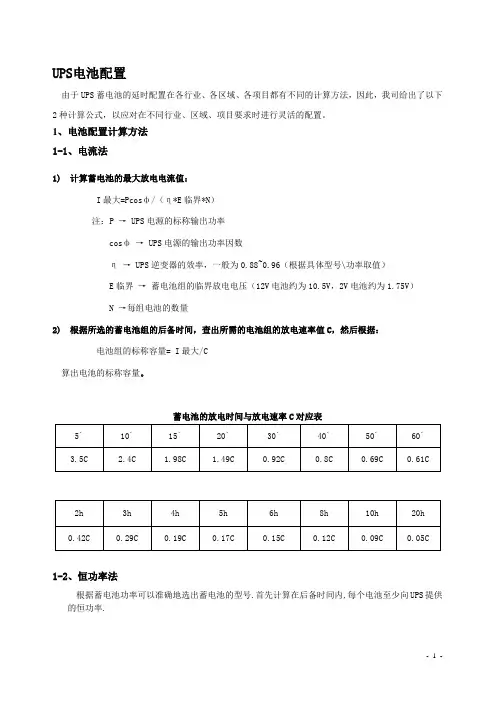

UPS电池配置由于UPS蓄电池的延时配置在各行业、各区域、各项目都有不同的计算方法，因此，我司给出了以下2种计算公式，以应对在不同行业、区域、项目要求时进行灵活的配置。

1、电池配置计算方法1-1、电流法1)计算蓄电池的最大放电电流值：I最大=Pcosф/（η*E临界*N）注：P → UPS电源的标称输出功率cosф→ UPS电源的输出功率因数η→ UPS逆变器的效率，一般为0.88~0.96（根据具体型号\功率取值）E临界→蓄电池组的临界放电电压（12V电池约为10.5V，2V电池约为1.75V）N →每组电池的数量2)根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据：电池组的标称容量= I最大/C算出电池的标称容量。

蓄电池的放电时间与放电速率C对应表5` 10` 15` 20` 30` 40` 50` 60`3.5C 2.4C 1.98C 1.49C 0.92C 0.8C 0.69C 0.61C2h 3h 4h 5h 6h 8h 10h 20h0.42C 0.29C 0.19C 0.17C 0.15C 0.12C 0.09C 0.05C1-2、恒功率法根据蓄电池功率可以准确地选出蓄电池的型号.首先计算在后备时间内,每个电池至少向UPS提供的恒功率.恒功率法计算公式如下：电池组提供的功率W ＝UPS 的负载KVA ×功率因数 / 逆变器的效率 需要每节电池提供的功率＝电池组提供的功率W / 每组电池额定节数 即： W ＝{P （KVA ）×1000×cos Ø}/（ŋ×N ）其中：W ----电池组提供的功率P -----UPS 额定功率cos Ø--功率因数ŋ-----UPS 满载时逆变器效率N --- -UPS 每电池组额定节数1-3、举例说明型号：三进三出高频系列 输出功率因数Cos ф：0.8 直流电压：480V （电池低压保护：420V ） 效率：93% 后备时间：2小时1) 电流法I 最大=Pcos ф/（η*E 临界*N ）= 100*1000*0.8/0.93*10.5*40 =204.8A电池组的标称容量AH= I 最大/C = 204.8/0.42= 487.6AH (C 值取至于蓄电池的放电时间与放电速率C 对应表)因此，选用12V100AH 40节 并联5组2) 恒功率法100×1000×0.80.93×40对照某品牌恒功率放电表（以10.5V/每只电池为终止电压 77.6*6=466W ），120分钟对应466*5=2330W 大于计算值2150W ，满足后备120分钟要求。

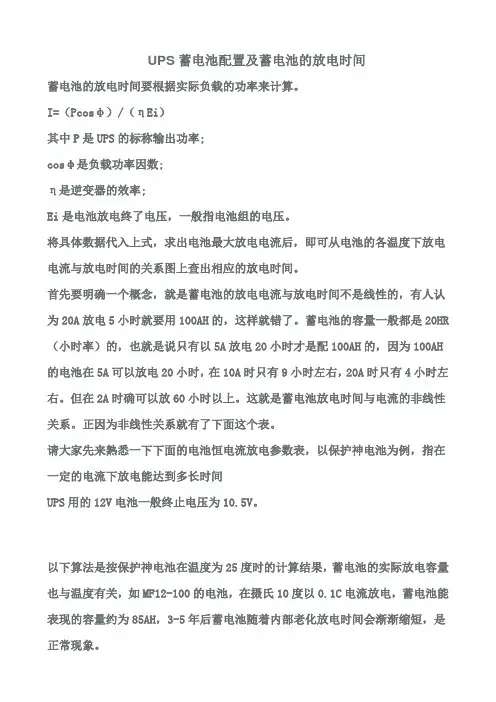

UPS蓄电池配置及蓄电池的放电时间蓄电池的放电时间要根据实际负载的功率来计算。

I=（Pcosφ）/（ηEi）其中P是UPS的标称输出功率;cosφ是负载功率因数;η是逆变器的效率;Ei是电池放电终了电压，一般指电池组的电压。

将具体数据代入上式，求出电池最大放电电流后，即可从电池的各温度下放电电流与放电时间的关系图上查出相应的放电时间。

首先要明确一个概念，就是蓄电池的放电电流与放电时间不是线性的，有人认为20A放电5小时就要用100AH的，这样就错了。

蓄电池的容量一般都是20HR （小时率）的，也就是说只有以5A放电20小时才是配100AH的，因为100AH 的电池在5A可以放电20小时，在10A时只有9小时左右，20A时只有4小时左右。

但在2A时确可以放60小时以上。

这就是蓄电池放电时间与电流的非线性关系。

正因为非线性关系就有了下面这个表。

请大家先来熟悉一下下面的电池恒电流放电参数表，以保护神电池为例，指在一定的电流下放电能达到多长时间UPS用的12V电池一般终止电压为10.5V。

以下算法是按保护神电池在温度为25度时的计算结果，蓄电池的实际放电容量也与温度有关，如MF12-100的电池，在摄氏10度以0.1C电流放电，蓄电池能表现的容量约为85AH，3-5年后蓄电池随着内部老化放电时间会渐渐缩短，是正常现象。

如果知道负载功率，如何来配置蓄电池组的数量来达到预定的时间？如负载的的功率为2000W，需要延时2小时。

怎样配UPS及蓄电池呢？首先算出蓄电池的放电电流，能量守恒，UPS的放电电量与蓄电池的放电电量是基本相等的。

所以可以直接按2000W的功率来算出电池的放电电流。

如果我们配的UPS是山特3KVA的，12V电池个数是8只，终止电压是10.5*8＝84V，放电时的计算电流是2000W/84V＝23.8A，如逆变器的效率按95％来算，则实际电流为23.8/0.95＝25A。

再对照上面的表，看有哪个电池的规格能在终止电压为10.5V、放电电流25A 时可以达到2小时，很明显，MF12-65（12V-65AH）的这款可以达到。

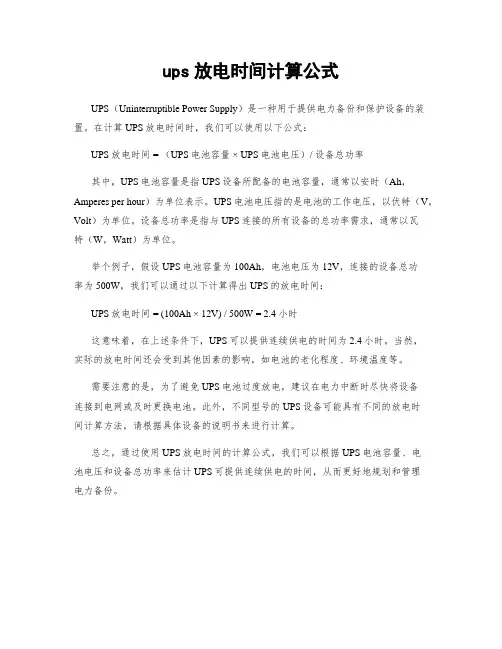

ups放电时间计算公式
UPS（Uninterruptible Power Supply）是一种用于提供电力备份和保护设备的装置。

在计算UPS放电时间时，我们可以使用以下公式：
UPS放电时间 = （UPS电池容量 × UPS电池电压）/ 设备总功率
其中，UPS电池容量是指UPS设备所配备的电池容量，通常以安时（Ah，Amperes per hour）为单位表示。

UPS电池电压指的是电池的工作电压，以伏特（V，Volt）为单位。

设备总功率是指与UPS连接的所有设备的总功率需求，通常以瓦
特（W，Watt）为单位。

举个例子，假设UPS电池容量为100Ah，电池电压为12V，连接的设备总功
率为500W，我们可以通过以下计算得出UPS的放电时间：
UPS放电时间 = (100Ah × 12V) / 500W = 2.4小时
这意味着，在上述条件下，UPS可以提供连续供电的时间为2.4小时。

当然，
实际的放电时间还会受到其他因素的影响，如电池的老化程度、环境温度等。

需要注意的是，为了避免UPS电池过度放电，建议在电力中断时尽快将设备
连接到电网或及时更换电池。

此外，不同型号的UPS设备可能具有不同的放电时
间计算方法，请根据具体设备的说明书来进行计算。

总之，通过使用UPS放电时间的计算公式，我们可以根据UPS电池容量、电
池电压和设备总功率来估计UPS可提供连续供电的时间，从而更好地规划和管理
电力备份。

UPS或EPS电池放电时间计算方法汇总UPS或EPS容量选型配置及电池容量计算：电池放电时间计算方法（逆变效率按90%、12V电池放电终止电压10.5V）1、计算蓄电池的最大放电电流值：I最大=Pcosф/（η*E临界）注：P → EPS电源的标称输出功率cosф→ EPS电源的输出功率因数（EPS一般为1）η→ EPS逆变器的效率，一般为0.88~0.94（实际计算中可以取0.9）E临界→蓄电池组的临界放电电压（12V电池约为10.5V，2V电池约为1.7V）2、根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据：电池组的标称容量= I最大/C3、由于使用E临界——电池的最低临界放电电压值，所以会导致所要求的电池组的安时容量偏大的局面。

按目前的使用经验，实际电池组的安时容量可按下面公式计算：时间与放电速率C例如： 5KW延时60分钟电池的最大放电电流33A=标称功率5000×1÷（0.9效率*16节*10.5V每节电池放电电压）电池组的标称容量=33A÷0.61C=54.1AH5KW延时60分钟，电池配置为16节1组12V54AH。

选配时16节12V 1组容量≥54AH时间与放电速率CUPS1（30KV A）后备时间计算：UPS1实际负载功率：空调负载功率4.78KW；UPS自身损耗功率按经验值取容量的7%计算，为24KW*0.07=1.68KW；则UPS1实际运行功率为P=4.78+1.68=6.46KW ;后备电池为32节100AH/12V铅酸蓄电池。

则按以上公式和经验值，在空调正常运行情况下，电池最大放电电流为：（2）Imax =P/(η * E临界)，η为电池逆变效率，取0.9，则Imax =6460/(32*10.5*0.9)=21.3A（3）电池平均放电电流为：I=ξ* Imax，ξ为校正因数，取0.8 则I=21.3*0.8=17A（4）根据现有铅酸蓄电池的容量，对照蓄电池放电时间曲线图可知蓄电池放电时间T=C/I=100AH/17A=5.9小时UPS2（15KV A）后备时间计算：后池20节100AH/12V铅酸蓄电池。
