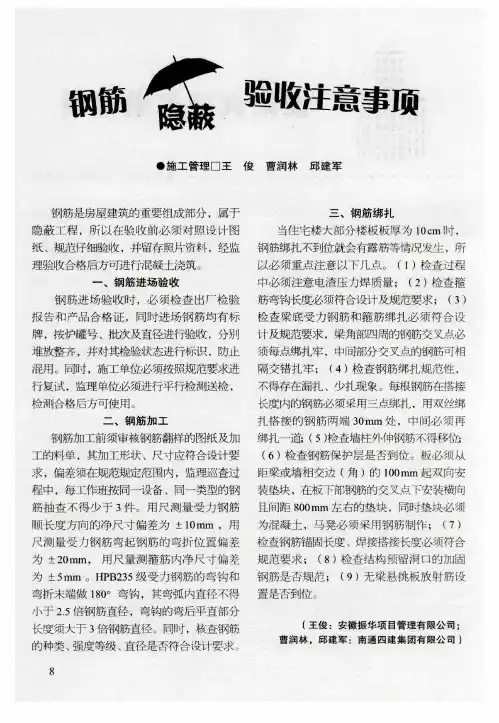

钢筋隐蔽

理验收 合格后 方可进行混凝土浇筑 。
以必 须重点 注意以 下几点。 （１）检 查过程
一 、 钢筋进场 验收
中必 须注意 电渣压 力焊 质量 ； （２）检查箍
钢 筋进 场验 收时 ，必 须检 查 出厂检 验 筋弯钩长度必须符合设计及规范要求 ； （３）
报 告和 产 品合 格证 ，同时进 场 钢筋 均有 标 检 查梁 底受 力钢 筋和箍 筋绑 扎必 须 符合没
为 ±５ｍｍ 。ＨＰＢ２３５级受 力钢 筋 的弯钩 和 钢 筋是否规 范 ； （９）无 梁悬挑 板放射 筋设
弯折末端做 ｌ ８０。弯钩 ，其弯弧 内直径不得 置是否到位 。
小于 ２．５倍钢 筋直径 ，弯钩的 弯后平直部分 长度须大于 ３倍钢筋直径 。同时 ，核查钢筋 的种类 、强度等级 、直径是否符合设 计要求 。
（王俊 ：安徽振华项 目管理 有限公司 ； 曹 润 林 。邱 建 军 ：南 通 四 建 集 团 有 限 公 ห้องสมุดไป่ตู้ ）
８
检 测合格后 方可使用 。
长度内的钢筋必须采用三点绑扎 ，用双丝绑
二 、钢 筋Ｊｊｎ－ｒ
扎 搭接 的钢 筋 两端 ３０ｍｍ 处 ，中间必 须 再
钢 筋加 工前须审核钢筋翻样的 图纸 及加 绑扎一道；（５）检 查墙柱 外伸钢 筋不得移
工的料 单 ，其加工形状 、尺寸应符合设计要 （６）检查钢 筋保护 层是否到位 。板必 须从
求 ，偏差须在规范规定范围内 ，监理巡 查过 距梁或 墙相交边 （角 ）的 １００ｍｍ 起双 向安
程 中 ，每 工作班按同一设 备、同一类型的钢 装垫块 ，在板下部钢 筋的交叉 下安装横向
筋抽 查不 得 少于 ３件 。用尺 测 量受 力钢 筋 且间 距 ８００ｍｍ左 右的垫块 ，同时垫块必 须

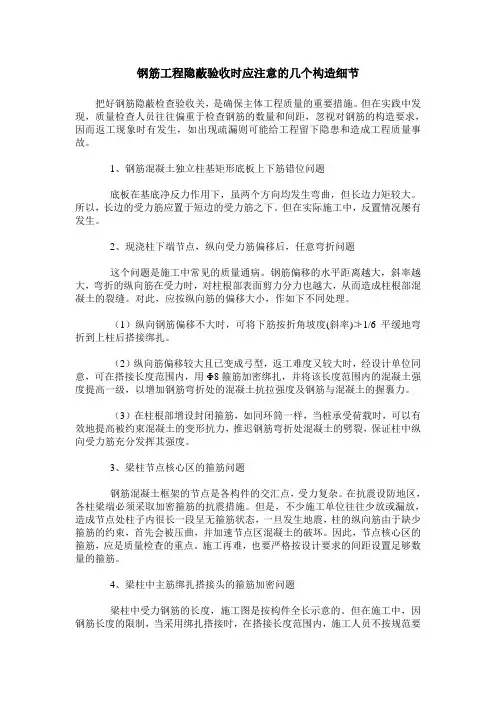

钢筋工程隐蔽验收时应注意的几个构造细节把好钢筋隐蔽检查验收关，是确保主体工程质量的重要措施。

但在实践中发现，质量检查人员往往偏重于检查钢筋的数量和间距，忽视对钢筋的构造要求，因而返工现象时有发生，如出现疏漏则可能给工程留下隐患和造成工程质量事故。

1、钢筋混凝土独立柱基矩形底板上下筋错位问题底板在基底净反力作用下，虽两个方向均发生弯曲，但长边力矩较大。

所以，长边的受力筋应置于短边的受力筋之下。

但在实际施工中，反置情况屡有发生。

2、现浇柱下端节点，纵向受力筋偏移后，任意弯折问题这个问题是施工中常见的质量通病。

钢筋偏移的水平距离越大，斜率越大，弯折的纵向筋在受力时，对柱根部表面剪力分力也越大，从而造成柱根部混凝土的裂缝。

对此，应按纵向筋的偏移大小，作如下不同处理。

（1）纵向钢筋偏移不大时，可将下筋按折角坡度(斜率)≯1/6平缓地弯折到上柱后搭接绑扎。

（2）纵向筋偏移较大且已变成弓型，返工难度又较大时，经设计单位同意，可在搭接长度范围内，用Φ8箍筋加密绑扎，并将该长度范围内的混凝土强度提高一级，以增加钢筋弯折处的混凝土抗拉强度及钢筋与混凝土的握裹力。

（3）在柱根部增设封闭箍筋，如同环筒一样，当桩承受荷载时，可以有效地提高被约束混凝土的变形抗力，推迟钢筋弯折处混凝土的劈裂，保证柱中纵向受力筋充分发挥其强度。

3、梁柱节点核心区的箍筋问题钢筋混凝土框架的节点是各构件的交汇点，受力复杂。

在抗震设防地区，各柱梁端必须采取加密箍筋的抗震措施。

但是，不少施工单位往往少放或漏放，造成节点处柱子内很长一段呈无箍筋状态，一旦发生地震，柱的纵向筋由于缺少箍筋的约束，首先会被压曲，并加速节点区混凝土的破坏。

因此，节点核心区的箍筋，应是质量检查的重点。

施工再难，也要严格按设计要求的间距设置足够数量的箍筋。

4、梁柱中主筋绑扎搭接头的箍筋加密问题梁柱中受力钢筋的长度，施工图是按构件全长示意的。

但在施工中，因钢筋长度的限制，当采用绑扎搭接时，在搭接长度范围内，施工人员不按规范要求规定加密箍筋。

钢筋工程隐蔽验收质量监督要点钢筋分项工程是普通钢筋进场检验、钢筋加工、钢筋连接、钢筋安装等一系列技术工作和完成实体的总称，钢筋隐蔽工程反映的是钢筋分项工程施工的综合质量，在浇筑混凝土之前应确保受力钢筋等的加工、连接、安装满足设计及相关规范的要求。

1原材料及一般规定1.1钢筋连接方式应当依据设计要求确定，并应适当考虑现场施工的实际条件，现场监督检查时应核查现场实际采用方式是否符合设计文件的要求，如果发生连接方式的改变应办理设计变更文件。

如设计没有规定，可由施工单位依据《混凝土结构设计规范》GB50010等国家现行相关标准的有关规定和施工现场条件与设计共同商定。

1.2现场外观检查时，钢筋表面应无损伤、裂纹、油污、颗粒状或片状老锈[1]，抽查钢筋牌号、直径、间距、数量是否满足设计文件要求，杜绝“瘦身钢筋”的情况。

当现场出现钢筋代换时，应核查是否办理设计变更文件。

钢筋代换应充分考虑构件承载力、正常使用（裂缝、挠度）及构造方面的要求，不宜进行不同等级钢筋之间的代换。

如实际条件限制必须代换，应加强不同钢筋等级之间变形能力差异的变形控制。

1.3先检后用，是钢筋原材料必须遵循的原则。

其第一个是检查钢筋原材料质量证明文件，核查产品合格证和出厂检验报告是否齐全真实，对于出厂检验报告中各检测指标应仔细甄别。

笔者曾遇某道路工程附属构筑物钢筋原材料进场报审，其钢筋出厂检验报告中，某型号钢筋抗拉强度值实测值远大于《钢筋混凝土用钢第二部分：热轧带肋钢筋》（GB1499.2-2007）中钢筋抗拉强度特征值。

为此，在检查其钢筋抽样复验报告时，重点将该项抗拉强度值与出厂检验报告值进行比较，并要求施工单位再次取样选择另一检测单位进行检测，最终待两次检测结果出来，数据差异基本一致时确认该批钢筋符合使用要求。

1.4对按一、二、三级抗震等级设计的框架和斜撑构件（含梯段）中的纵向受力钢筋采用的带“E”钢筋，其抽样复验报告中钢筋抗拉强度实测值与屈服强度标准值的比值应大于1.25，确保钢筋在屈服破坏时有足够的安全储备；钢筋屈服强度实测值与屈服强度标准值不应大于1.30，是要求钢筋的强度增长值不要浪费太多；钢筋的最大力下总伸长率部应小于9%，是要求钢筋在破坏时有足够的延性变形能力。

工作行为规范系列工程钢筋绑扎隐蔽验收内容（详细版）（标准、完整、实用、可修改）编号：FS-QG-59967工程钢筋绑扎隐蔽验收内容（详细版）Concealed acceptance of engineering steel banding detailed version 说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。

建筑工程钢筋绑扎隐蔽验收内容(详细版)建筑工程钢筋绑扎隐蔽验收内容，对实际工作有非常强的执导作用:1暗柱内容:1.1柱根部钢筋上水泥浆已清理干净。

1.2为保证暗柱主筋位置准确，采用定距框控制1.3柱钢筋绑扎:1.3.1柱箍筋的个数根据图纸要求确定，第一根箍筋距两端50mm开始设置。

1.3.2在立筋上画箍筋位置线，然后从上往下采用缠扣法绑扎。

1.3.3箍筋的接头应沿柱子立筋交错布置绑扎，箍筋与立筋要垂直，绑扣丝头应向里。

1.3.4暗柱箍筋与墙筋绑扎要求:暗柱箍筋与墙水平筋错开20mm以上，不得并在一起。

2.墙体、暗柱、联系梁钢筋:2.1墙根部钢筋上水泥浆已清理干净。

2.2墙体钢筋已经调整。

即位移过大要求按1:6调整，一级钢筋的弯钩一律朝里，不垂直的调直。

2.3起步筋要求:2.3.1暗柱边第一根墙筋距柱边的距离为50mm。

2.3.2墙第一根墙筋距离混凝土板面50mm。

2.3.3暗柱第一根箍筋距离混凝土板面30mm。

2.3.4连系梁距暗柱边箍筋起步50mm。

2.3.5连系梁箍筋如柱一个箍筋50mm。

2.4墙体竖筋搭接要求:2.4.1搭接长度不小于45d，搭接处保证有三根水平筋。

绑扎范围不少于三个扣。

墙体立筋50%错开，其错开距离不小于相邻接头中-中1.3倍搭接长度。

2.4.2墙体水平筋节点要求相邻绑扎接头错开。

2.5竖向梯子筋要求:2.5.1采用比墙筋大一个规格的钢筋制作，以代替竖筋。

2.5.2顶模筋等于墙厚减2mm。

250mm、300mm、350mm厚的墙顶模筋长度应为248mm、298mm、348mm。
