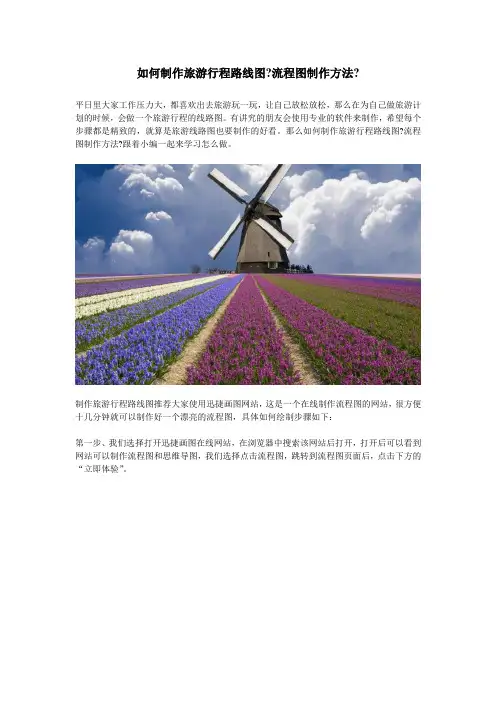

平日里大家工作压力大，都喜欢出去旅游玩一玩，让自己放松放松，那么在为自己做旅游计划的时候，会做一个旅游行程的线路图。

有讲究的朋友会使用专业的软件来制作，希望每个步骤都是精致的，就算是旅游线路图也要制作的好看。

那么如何制作旅游行程路线图?流程图制作方法?跟着小编一起来学习怎么做。

制作旅游行程路线图推荐大家使用迅捷画图网站，这是一个在线制作流程图的网站，很方便十几分钟就可以制作好一个漂亮的流程图，具体如何绘制步骤如下：
第一步、我们选择打开迅捷画图在线网站，在浏览器中搜索该网站后打开，打开后可以看到网站可以制作流程图和思维导图，我们选择点击流程图，跳转到流程图页面后，点击下方的“立即体验”。

第二步、进入到流程图的编辑页面，页面中有多种流程图的模板可选择，我们点击选择EVC 企业价值链图栏目，在该栏目的模板中，会有旅游行程路线图的模板。

我们选中打开该模板，进行在线编辑。

第三步、我们看到旅游行程图中，有几个重要部分组成，首先是始发地，中转站，目的地，这几个环节我们可以根据自己的实际旅游地点进行更改，比如说可以改成始发地重庆，中转站天津，目的地北京等等，这样可以很明确的看懂自己要去的地方。

第四步、可以在原有的模板下搭建新的内容，比如说中转站在天津，我们可以把自己想要在天津玩的地方添加进去，到达北京后，把自己去北京游玩的安排都添加到目的地这个栏目中。

就可以很清楚地知道具体的时间安排，制作完成后点击保存即可。

为大家分享的如何制作旅游行程路线图?流程图制作方法?就到这里，跟着小编的方式来制作流程图，是不是觉好简单，希望可以帮助到有需要的朋友。

智能酒店客房控制系统
布线图/接线图/线路图/示意图/流程图/走线图客房控制系统布线图将集智能灯光控制、空调控制、服务控制与管理功能于一体进行布线，广泛应用在酒店，别墅，办公等场所，帮助其科学化，智能化，网络化，规范化管理。

酒店客房控制系统是基于总线型的网络系统，系统包含酒店管理软件和客房控制系统硬件组成，客房控制系统采用是TCP/IP通讯协议+Ai-BUS防冲突总线专利技术（专利号 ZL 2014 2 0544059.2），具有通讯通讯速度快、布线省、抗干扰强的特点，同时保证了整个系统的稳定性和可靠性。

客房控制系统布线图如下：
系统底层直接采用标准TCP/IP通信传输协议，每个客房控制器都有自己独立的网络地址，客房控制器之间采用五类网线串行连接，通过楼层服务器就可以实现将所有客房联网，从而节约单独布线所耗费的大量人工和材料费用。

各个楼层的数据通过楼层服务器进行数据的集中和转发，从而保证系统数据的完整和稳定。

客房控制系统拓扑图如下：。

4.6.3 电气控制线路的流程图设计法
1）设计步骤
第1步：绘制电器工作流程图。电器工作流 程图的绘制是按照电器工作次序从左到右进行 的首先在左侧列出控制图中全部电器，如按钮、 接触器、继电器等，每一个电器占一行。
然后按照电器工作的时间顺序从左到右依 次画出各电器的状态框，每个电器的状态框与 左侧相同电器画在同一行上，并且框内写入相 应电器的文字符号。
.
15
启动工作要求：
1）能够进行手动或自动两 种启动控制；
2）手动启动：按启动按钮， KM1通电，主触点闭合，启 动完成后，手动按按钮3使 KA通电，然后KM2通电
3）自动启动：按启动按钮， KM1通电，主触点闭合，延 时一定时间后，自动使KA通 电，然后KM2通电；
4）停机：按停机按钮，KM1 释放，延时T后，KM2释放。
工作要求： 启动：按按钮SB1、KM1动作、 接通主电路、电机启动并工 作、KV工作； 停机：按按钮SB2、KM1释放、 KM2动作、电机转速下降、 当转速接近零时，KV释放、 KM2释放、断开主电路。
.
4
根据控制要求，绘制电器工作流程图：
注意：区分停机状态下和电机转动状态下的KM1白框
.
5
根据电器工作流程图写各电器初步逻辑表达式：
.
2
第3步：绘制电器控制线路图；即将逻辑表 达式等号左边的一个文字符号画成线圈，右边 的一行每个文字符号画成按要求连接的触点。 在画触点时，不带求反符号的画成常开触点， 带求反符号的画成常闭触点。每个含线圈的的 总线路都是并联接在电源线之间，左右两侧分 别接到两个竖线上，这两条竖线为三相电路中 的两相、或一相和地线，所以控制线路两端是 380V的线电压、或220V相电压。
