PSI SI

19



三:PSI/SI --SDT 业务描述表（续上）

SDT表的组成：由表格标识符、传输流标识符、原始网络标识符、业务描述符、运行状态、 分段号、分段长度、版本号等组成。 SDT表的 PID=0x0011； 两种SDT表通过表标识符table_id进行识别。 Actual SDT的table_id为：0x42， Other SDT的table_id为：0x46。 发送周期： 如果存在SDT的话， 至少每2秒传送实际SDT的所有分段； 至少每10秒传送其他TS所需的SDT所有分段。
4
二、ts流在网络中的位置
或者复用器－ＨＦＣ
5
二、ts流在网络中的位置
Network 1 Network 2 Transport Stream 1 service 1 program 1 Transport Stream 2 .… Transport Stream N
service 2
service .… N
Transport Stream 2
.…
Transport Stream N
service 2
service .… N
以service id标识
program program .… N 2
以program number标识
音频/视频/数据广播/图文电视/字幕数据/私有数据 的多路复用成为了一个节目
7
14




三:PSI/SI--PMT
15
三:PSI/SI --PAT与PMT关系图
业务1的PMT
PAT (PID=0)
流1 流2 PCR 视频1 31 54 业务0 业务1 业务2 PID=16 PID=22 PID=33

PSI/SI简述1，MPEG-2 TS中的PSIPSI信息主要包括以下的表：PA T（Program Association Table）：节目相关表，该表的PID是固定的0x0000（16进制），它的主要作用是指出该传输流ID，以及该路传输流中所对应的几路节目流的PMT 表和网络信息表的PID。

PMT（Program Map Table）：节目映射表，该表的PID是由PAT提供给出的。

通过该表可以得到一路节目中包含的信息，例如，该路节目由哪些流构成和这些流的类型（视频，音频，数据），指定节目中各流对应的PID，以及该节目的PCR 所对应的PID。

NIT（Network Information Table）：网络信息表，该表的PID是由PAT提供给出的。

NIT的作用主要是对多路传输流的识别，NIT提供多路传输流，物理网络及网络传输的相关的一些信息，如用于调谐的频率信息以及编码方式。

调制方式等参数方面的信息。

CA T（Conditional Access Table）：条件访问表，PID －0x0001。

除了上述的几种表外，mpeg-2还提供了私有字段，用于实现对MPEG-2的扩充。

2，DVB中的SIMpeg-2的PSI中提供了不少的相关节目组成和相互关系的信息，从而使得在接收端可以正确的对多路传输流进行分解。

但是这些信息在实际使用时仍显得不够，为此在DVB中采用SI对PSI信息进行了进一步的扩展。

除了在PSI中的信息之外，DVB还定义了一些其他的一些表。

SI的主要用途有：a、根据NIT，PAT，PMT等信息可以进行自动的频道调谐；b、更方便的对节目进行选择和定位；c、实现电子节目指南EPG(Electronic Program Guide)，等等。

PSI中的信息基本上都是与当前码流相关的，即它们所涉及的内容都与当前码流中的部分信息相关。

与PSI不同的是，SI的信息可以包括不在当前码流中的一些服务和事件，允许用户进行更多的选择和了解更多的其他服务信息。

CA_descriptor中几个重要的字段如下：
CA_system_ID：该字段表示适用于相关ECM和/或EMM流的CA系统类 型。其值是用户定义的。
CA_PID：该字段表示传送流包的PID，此包中含有由相应的 CA_system_ID指明的CA系统的ECM或EMM信息，由CA_PID指明的包 的内容（ECM或EMM）所在的上下文决定，既由TS中的PMT、CAT或 节目流中的stream_id字段决定。

PSI各表的关 联 关 系


上图详细的表明了PAT和PMT的关系。其中，当program_number=0的 时候，后面的PID值指示的是network_id。 PAT .program_number = PMT. Program_number = SDT.service_id
PSI各表的关 联 关 系
业务信息(SI)表结构
业务信息（SI）表与MPEG-2中的PSI表，都被分成为一个或若干 SECTION，然后插入到TS包中。 SECTION的长度是可变的。除EIT表外，每个表中的SECTION限长为 1024字节，但EIT中的SECTION限长4096字节。 以下是几个主要表都拥有且重要的几个域： <1>表标识符（table_id）：表标识符标识段所属的表; <2>段长（section_length）：其值为:从该字段后到CRC的字节; <3>版本号(version_number):当子表的数据有变化或者更新时,其值按1递增 <4>段号（section_number）：段号字段用于解码器将特定子表的段以原始 顺序重新组合。建议段按顺序传输，除非某些子表的段需要比其它的 段更频繁地传输，例如出于随机存取的考虑;

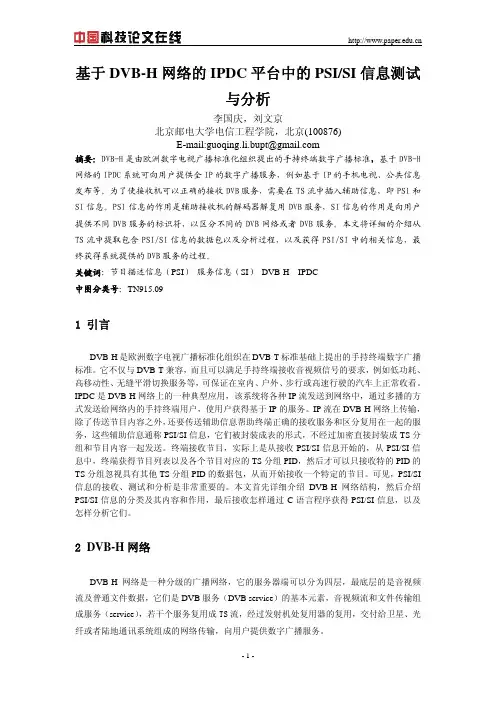

李国庆，刘文京北京邮电大学电信工程学院，北京(100876)E-mail:guoqing.li.bupt@摘要：DVB-H是由欧洲数字电视广播标准化组织提出的手持终端数字广播标准，基于DVB-H 网络的IPDC系统可向用户提供全IP的数字广播服务，例如基于IP的手机电视、公共信息发布等。

为了使接收机可以正确的接收DVB服务，需要在TS流中插入辅助信息，即PSI和SI信息。

PSI信息的作用是辅助接收机的解码器解复用DVB服务，SI信息的作用是向用户提供不同DVB服务的标识符，以区分不同的DVB网络或者DVB服务。

本文将详细的介绍从TS流中提取包含PSI/SI信息的数据包以及分析过程，以及获得PSI/SI中的相关信息，最终获得系统提供的DVB服务的过程。

关键词：节目描述信息（PSI） 服务信息（SI） DVB-H IPDC中图分类号：TN915.091 引言DVB-H是欧洲数字电视广播标准化组织在DVB-T标准基础上提出的手持终端数字广播标准。

它不仅与DVB-T兼容，而且可以满足手持终端接收音视频信号的要求，例如低功耗、高移动性、无缝平滑切换服务等，可保证在室内、户外、步行或高速行驶的汽车上正常收看。

IPDC是DVB-H网络上的一种典型应用，该系统将各种IP流发送到网络中，通过多播的方式发送给网络内的手持终端用户，使用户获得基于IP的服务。

IP流在DVB-H网络上传输，除了传送节目内容之外，还要传送辅助信息帮助终端正确的接收服务和区分复用在一起的服务，这些辅助信息通称PSI/SI信息，它们被封装成表的形式，不经过加密直接封装成TS分组和节目内容一起发送。

终端接收节目，实际上是从接收PSI/SI信息开始的，从PSI/SI信息中，终端获得节目列表以及各个节目对应的TS分组PID，然后才可以只接收特的PID的TS分组忽视具有其他TS分组PID的数据包，从而开始接收一个特定的节目。

可见，PSI/SI 信息的接收、测试和分析是非常重要的。
