任务四功率放大电路的安装、调试与检修【学习目标】1．掌握功率放大器的原理。
、2. 掌握PCB电路板的制作2．掌握0TL功率放大器的安装与调试。
【任务导入】功率放大器的作用是对信号进行一个功率放大的作用，主要是将音源器材输入的较微弱信号进行放大后，产生足够大的电流去推动扬声器进行声音的重放。
功放的应用很广泛，例如在体育馆场、影剧场、会议厅或其它公共场所的扩声，家庭、汽车音响等生活中很多地方都有用到。
图6-4-1 功放音响立体结构图【相关知识】一、印制电路板的制作工艺及过程在学习电子线路的安装与调试过程中，我们要了解印制电路板的设计方法，掌握印制电路板的制作工艺及过程1.热转印法简介热转印是目前学习电子电路路制作少量实验板的最佳选择。
它利用了激光打印机墨粉的防腐蚀特性，具有制版快速（20分钟），精度较高（线宽15mil，间距10mil），成本低廉等特点。
注：密耳＝0.001英寸，线径单位文字 1mil=1/1000inch=0.00254cm=0.0254mm2.设计布线规则由于热转印制版的特点，在布线时要注意以下方面：(1)线宽不小于15mil，线间距不小于10mil。
为确保安全，线宽要在25～30mil，大电流线按照一般布线原则加宽。
导线间距要大于10mil，焊盘间距最好大于15mil。
(2)尽量布成单面板，无法布通时可以考虑跳接线。
仍然无法布通时可以考虑使用双面板，但考虑到焊接时要焊两面的焊盘。
尽量使用手工布线，自动布线往往不能满足要求。
(3)有0.8mm孔的焊盘要在70mil以上，推荐80mil。
否则会由于打孔精度不高使焊盘损坏。
(4)孔的直径可以全部设成10～15mil，不必是实际大小，以利于钻孔时钻头对准。
3.打印打印前先进行排版，把要打的图排满一张A4纸，越多越好。
因为有些图打出来是坏的，我们需要从中选一张好的来转印，然后打印在热转印纸的光面。
（注意：只能用激光打印机打印！不能用喷墨打印机）如果打印出的线路不够黑（在打印选项中若有浓度选项要将之调到最大即最黑）。

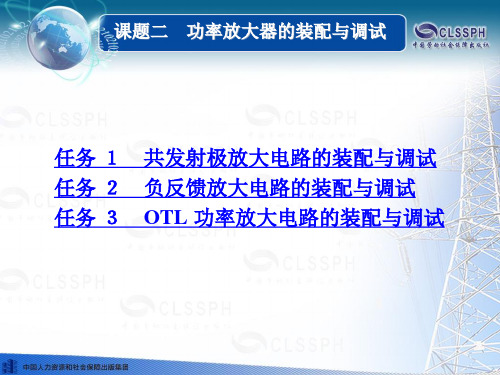

课题九OTL功率放大器的安装与调试1．实训目的（1）了解OTL电路的组成及工作原理。
（2）学会分立元件电子电路的安装及调试方法。
（3）学会功率放大器功率、效率的测试方法。
2．实训设备及器件（1）实训设备：直流电源1台，函数信号发生器1台，双踪示波器1台，交流毫伏表1台，万用表1只，面包板1块。
（2）实训器材：二极管，三极管9014,3DG12，3CG12，8 Ω喇叭，电阻，电容。
3．实训电路及说明图2-9-1 OTL功率放大器实验电路图2-9-1所示电路为一互补对称OTL低频功率放大器，VT1组成前置放大级（推动级），VT2、VT3是参数对称的NPN和PNP型三极管，组成互补推挽OTL功放电路。
由于VT2、VT3均接成射级跟随器形式,具有输出电阻低、带负载能力强等优点。
图中VT1管工作于甲类状态，其集电极电流IC1由电位器RP1调节。
IC1的一部分流经电位器RP2与二极管VD，给VT2、VT3提供偏压，调节RP2，可以使VT2、VT3取得合适的静态电流，工作于甲、乙类状态，以克服交越失真。
静态时要求输出端中点A的电位UA =21VCC，可以通过调节RP1来实现。
又由于RP1的一端接在A 点，所以在电路中引入交、直流电压并联负反馈，这样，既能稳定放大器静态工作点，又改善了非线性失真。
工作特性：当输入正弦交流信号u I 时，经前置放大、倒相后输出，同时作用于T 2、T 3的基极，u I 的负半周使T 2导通（T 3截止），电流通过负载R L ，同时向电容C 4充电；u I 的正半周使T 3导通（T 2截止），已充好电的电容器C 4这时起电源的作用，通过负载R L 放电，这样，在负载R L 上就可以得到完整的正弦波信号。
电路中C 2与R 6构成自举电路，用于提高输出电压正半周的幅度，这样可以得到比较大的动态范围。
OTL 功放电路的主要参数：（1）最大不失真输出功率P om 。
在理想情况下，L2CC omR V 81P ∙=，实验中可通过测量R L 两端的电压有效值，来求得实际的L2O omR u P =。

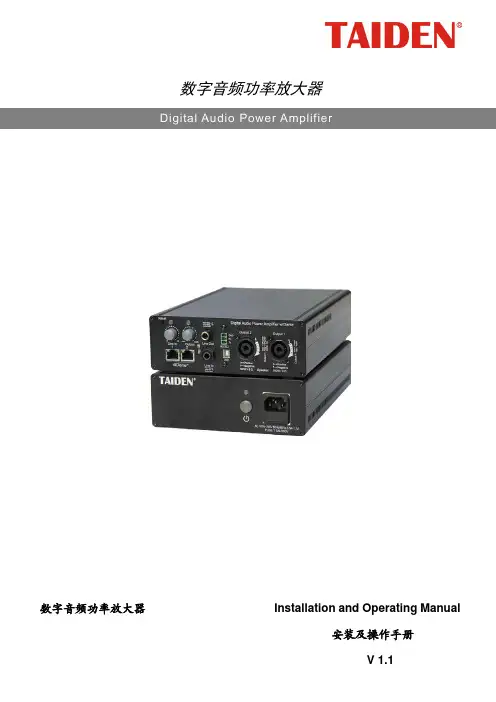

数字音频功率放大器数字音频功率放大器Installation and Operating Manual安装及操作手册V 1.1目 录重要的安全说明 (I)安装及使用说明 (II)第一章概述 (1)第二章功能及指示 (2)第三章连接及操作 (4)3.1 输入输出线 (4)3.2 连接 (4)3.3 操作须知 (5)3.3.1 保护扬声器 (5)3.3.2 注意事项 (5)3.4 Web页面控制 (6)第四章 技术参数 (12)第五章功放串口使用 (13)重要的安全说明重要的安全说明1. 在安装和使用设备前请先仔细阅读本安全操作规程。
2. 请保存好您的安全操作指南便于以后作参考用。
3. 请遵守所有设备操作指南中的“警告”事项。
4. 须遵守各项操作指南中的规章原则。
5. 清洁设备：清洁设备之前，请先关闭设备电源，从插座中拔出设备插头，清洁时请用干燥的软布擦拭。
6. 未经生产厂家同意，不要使用任何不匹配的附件配置，这都有可能引起危险事故。
7. 勿将设备置于潮湿的地方，以免发生危险。
8. 设备不应遭受水滴或水溅，不应放置诸如花瓶一类装满液体的物品。
9. 电源插头作为断接装置，应便于操作。
10. 设备应可靠连接到带保护接地的电网电源输出插座上。
11. 勿将设备放置在不稳固的台面上；在运输过程中避免设备遭受强烈振动而引起损坏，建议在运输前选用合适的包装或使用原包装。
12. 请勿阻塞设备上的通风开口，并保持室内的空气通畅，便于设备的维护。
13. 供电电压：AC 100 V - 240 V 50/60 Hz14. 接地插头：三针接地插头。
15. 设备连接所需要的延长电缆线请绕道穿行，勿有重物挤压，这样能有效维护系统的正常工作。
16. 确保设备不被任意拆开机壳，也不允许任何硬质导体或液态物质残留在机壳内。
17. 设备有需要维护时，不要自行拆卸，请及时与TAIDEN客户服务中心取得联系。
18. 所有TAIDEN产品将提供一定期限（详见保修卡）免费保修，但人为损坏除外，例如：A. 设备因人为作用被摔坏；B. 因操作员操作不当而导致设备受损；C. 自行拆卸后而导致部分设备零件受损或丢失。
