半导体温度计

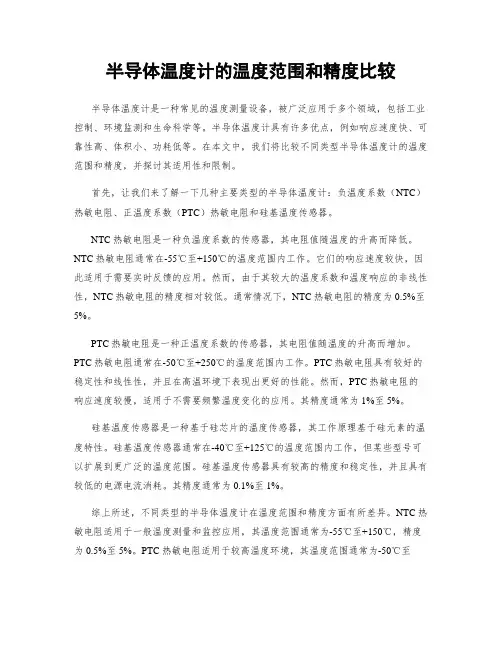

半导体温度计的温度范围和精度比较半导体温度计是一种常见的温度测量设备，被广泛应用于多个领域，包括工业控制、环境监测和生命科学等。

半导体温度计具有许多优点，例如响应速度快、可靠性高、体积小、功耗低等。

在本文中，我们将比较不同类型半导体温度计的温度范围和精度，并探讨其适用性和限制。

首先，让我们来了解一下几种主要类型的半导体温度计：负温度系数（NTC）热敏电阻、正温度系数（PTC）热敏电阻和硅基温度传感器。

NTC热敏电阻是一种负温度系数的传感器，其电阻值随温度的升高而降低。

NTC热敏电阻通常在-55℃至+150℃的温度范围内工作。

它们的响应速度较快，因此适用于需要实时反馈的应用。

然而，由于其较大的温度系数和温度响应的非线性性，NTC热敏电阻的精度相对较低。

通常情况下，NTC热敏电阻的精度为0.5%至5%。

PTC热敏电阻是一种正温度系数的传感器，其电阻值随温度的升高而增加。

PTC热敏电阻通常在-50℃至+250℃的温度范围内工作。

PTC热敏电阻具有较好的稳定性和线性性，并且在高温环境下表现出更好的性能。

然而，PTC热敏电阻的响应速度较慢，适用于不需要频繁温度变化的应用。

其精度通常为1%至5%。

硅基温度传感器是一种基于硅芯片的温度传感器，其工作原理基于硅元素的温度特性。

硅基温度传感器通常在-40℃至+125℃的温度范围内工作，但某些型号可以扩展到更广泛的温度范围。

硅基温度传感器具有较高的精度和稳定性，并且具有较低的电源电流消耗。

其精度通常为0.1%至1%。

综上所述，不同类型的半导体温度计在温度范围和精度方面有所差异。

NTC热敏电阻适用于一般温度测量和监控应用，其温度范围通常为-55℃至+150℃，精度为0.5%至5%。

PTC热敏电阻适用于较高温度环境，其温度范围通常为-50℃至+250℃，精度为1%至5%。

硅基温度传感器在精度和稳定性方面表现出色，适用于更高精度要求的应用，其温度范围通常为-40℃至+125℃，精度为0.1%至1%。

半导体温度计的原理和应用领域随着科学技术的发展，半导体温度计作为一种重要的测温设备，广泛应用于各个领域。

本文将介绍半导体温度计的原理和应用领域，并对其优势进行分析。

一、半导体温度计的原理半导体温度计是基于半导体材料的温度依赖性质设计制作而成的温度测量设备。

其原理基于半导体材料的温度与其电学性质之间的密切关系。

根据温度对材料电阻率的影响，我们可以设计出不同类型的半导体温度计。

最常见的半导体温度计是PN结温度传感器，它由一个N型半导体和一个P型半导体构成。

当温度升高时，半导体材料的载流子浓度将增加，导致材料的电导率增大，从而电阻下降。

通过测量电阻的变化，我们可以推断温度的变化。

此外，半导体材料还具有热电效应，即温度变化引起的电压变化。

基于这种效应，我们可以设计热电温度计，如热电阻、热电偶等。

热电温度计的原理是通过测量材料产生的热电势差来计算温度的变化。

二、半导体温度计的应用领域1. 工业控制和自动化半导体温度计在工业控制和自动化领域中得到广泛应用。

例如，在制造业中，通过测量设备和机器的温度，可以实现对生产过程的监控和控制。

半导体温度计可以实时监测温度变化，并将数据传输到控制系统，从而调节设备的运行状态。

这可以提高生产效率、降低成本，并确保产品质量。

2. 环境监测半导体温度计在环境监测中也发挥着关键作用。

无论是气象观测站、室内温度控制系统还是温室监测，半导体温度计都可以提供准确的温度数据。

这有助于我们了解环境变化并采取相应的措施来保护环境和人类健康。

3. 医疗领域在医疗领域，半导体温度计用于测量人体温度是非常常见的应用。

相比传统的温度计，半导体温度计具有测量速度快、准确度高以及易于使用的优势。

在医院、诊所和家庭中，半导体温度计可以有效地监控患者的体温，及时发现可能的疾病症状。

4. 能源领域半导体温度计在能源领域中也具有重要意义。

例如，太阳能发电系统需要监测太阳能电池板的温度，以确保其高效运行。

半导体温度计可以提供准确的温度数据，从而帮助调节系统的工作温度，提高能源转换效率。

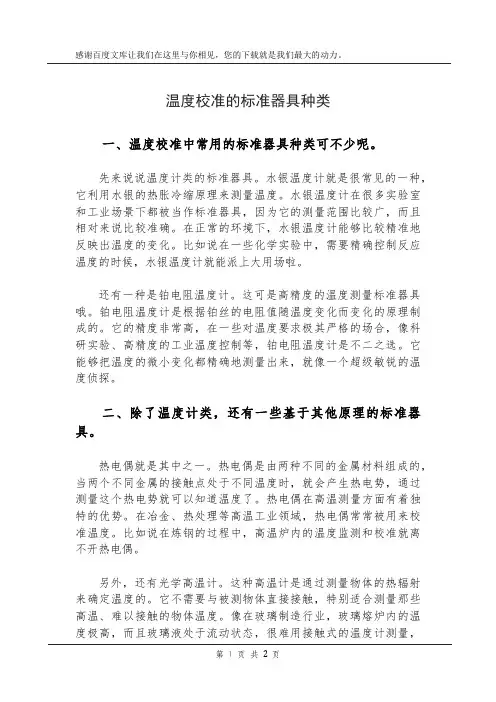

温度校准的标准器具种类一、温度校准中常用的标准器具种类可不少呢。

先来说说温度计类的标准器具。

水银温度计就是很常见的一种，它利用水银的热胀冷缩原理来测量温度。

水银温度计在很多实验室和工业场景下都被当作标准器具，因为它的测量范围比较广，而且相对来说比较准确。

在正常的环境下，水银温度计能够比较精准地反映出温度的变化。

比如说在一些化学实验中，需要精确控制反应温度的时候，水银温度计就能派上大用场啦。

还有一种是铂电阻温度计。

这可是高精度的温度测量标准器具哦。

铂电阻温度计是根据铂丝的电阻值随温度变化而变化的原理制成的。

它的精度非常高，在一些对温度要求极其严格的场合，像科研实验、高精度的工业温度控制等，铂电阻温度计是不二之选。

它能够把温度的微小变化都精确地测量出来，就像一个超级敏锐的温度侦探。

二、除了温度计类，还有一些基于其他原理的标准器具。

热电偶就是其中之一。

热电偶是由两种不同的金属材料组成的，当两个不同金属的接触点处于不同温度时，就会产生热电势，通过测量这个热电势就可以知道温度了。

热电偶在高温测量方面有着独特的优势。

在冶金、热处理等高温工业领域，热电偶常常被用来校准温度。

比如说在炼钢的过程中，高温炉内的温度监测和校准就离不开热电偶。

另外，还有光学高温计。

这种高温计是通过测量物体的热辐射来确定温度的。

它不需要与被测物体直接接触，特别适合测量那些高温、难以接触的物体温度。

像在玻璃制造行业，玻璃熔炉内的温度极高，而且玻璃液处于流动状态，很难用接触式的温度计测量，光学高温计就可以很好地解决这个问题，准确地测量出熔炉内的温度，从而为玻璃生产过程中的温度校准提供依据。

三、还有一些特殊的温度校准标准器具。

比如双金属温度计，它是由两种膨胀系数不同的金属片贴合在一起组成的。

当温度变化时，两种金属片的膨胀程度不同，从而导致双金属片发生弯曲，通过这个弯曲的程度就可以测量温度了。

双金属温度计虽然精度可能没有前面几种那么高，但是它结构简单、价格便宜，在一些对精度要求不是特别高，但是对成本比较敏感的场合，比如一些简单的工业设备温度监测和初步校准中，还是很受欢迎的。

半导体温度计的设计和制作实验（非平衡电桥）在温度不太低或不太高（如从－20o C到几百度）的情况下，通常可以用水银温度计来测一定的温度。

由于生产和科学实验的发展，需要精密和快速的温度测量，因而就需要灵敏度较高的温度计。

现在已有各种用途的温度计，半导体温度计就是其中的一种。

本实验的半导体温度计利用热敏电阻为传感器，利用非平衡电桥实现由电学量测量一些变化的非电量，这种思想现在应用范围扩展到很多领域，如长度、位移、应力、应变、温度、光强等转变成电学量，如电阻、电压、电流、电感和电容等，然后用电学仪器来进行测量。

一、实验目的1．理解非平衡电桥的工作原理及其在非电量的电测法中的应用。

2．了解半导体温度计的基本原理并设计制作一台半导体温度计二、实验原理1．热敏电阻伏安特性曲线为测量热敏电阻的阻值，需了解热敏电阻的伏安特性。

由图1可知，在V-I 曲线的起始部分，因电流很太小，温度变化微小，曲线接近线性。

此时其阻值主要与外界温度有关。

图1 热敏电阻伏安特性曲线半导体温度计是利用热敏电阻的阻值随温度变化急剧的特性制作的，通过测量热敏电阻的阻值来确定温度的仪器。

应根据待测温度区间和热敏电阻的阻值选用合适电学元件和测温电路。

2．半导体温度计测温电路的原理非平衡电桥的工作原理图如下：图2 半导体温度计测温电路原理图图中G 是微安表， R T 为热敏电阻，当电桥平衡时，表的指示必为零，此时应满足条件：TR R R R 321= （1） 若取R 1 = R 2，则R 3的数值即为R T 的数值。

平衡后的电桥若其中某一臂的电阻又发生改变，则平衡将受到破坏，微安表中将有电流流过，此为非平衡电桥。

由基尔霍夫方程组求出CD T T G T T G V R R R R R R R R R R R R R R R I 23232121232212+++++-+= （2）由此可见微安表中的电流大小直接反映了热敏电阻的阻值的大小程度。

由于热敏电阻的大小与环境温度是一一对应关系，因此可以利用这种“非平衡电桥”的电路原理来实现对温度的测量。

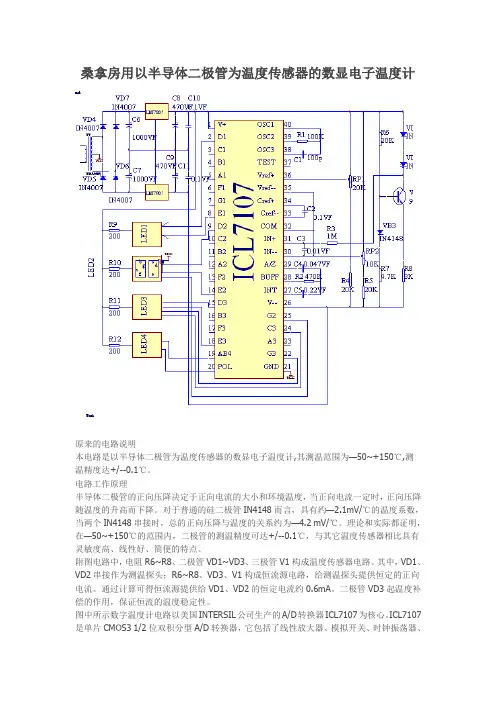

桑拿房用以半导体二极管为温度传感器的数显电子温度计原来的电路说明本电路是以半导体二极管为温度传感器的数显电子温度计,其测温范围为—50~+150℃,测温精度达+/--0.1℃。

电路工作原理半导体二极管的正向压降决定于正向电流的大小和环境温度，当正向电流一定时，正向压降随温度的升高而下降。

对于普通的硅二极管IN4148而言，具有约—2.1mV/℃的温度系数，当两个IN4148串接时，总的正向压降与温度的关系约为—4.2 mV/℃。

理论和实际都证明，在—50~+150℃的范围内，二极管的测温精度可达+/--0.1℃，与其它温度传感器相比具有灵敏度高、线性好、简便的特点。

附图电路中，电阻R6~R8、二极管VD1~VD3、三极管V1构成温度传感器电路。

其中，VD1、VD2串接作为测温探头；R6~R8、VD3、V1构成恒流源电路，给测温探头提供恒定的正向电流。

通过计算可得恒流源提供给VD1、VD2的恒定电流约0.6mA。

二极管VD3起温度补偿的作用，保证恒流的温度稳定性。

图中所示数字温度计电路以美国INTERSIL公司生产的A/D转换器ICL7107为核心。

ICL7107是单片CMOS3 1/2位双积分型A/D转换器，它包括了线性放大器、模拟开关、时钟振荡器、七段译码、显示驱动器等部件，可直接驱动共阳极LED数码管。

ICL7107被设计成双电源（+5V、--5V）工作，具有自动校零和极性自动转换功能。

ICL7107是一款性能强、功耗低的常用A/D转换器，零售价10元左右。

图中R1和C1构成振荡器的RC网络，R1和C1按图示取值时，时钟脉冲频率为f（CLK）=45KHZ，这时每秒约出现三次读数。

C2为基准电容。

C3为输入滤波电容，R3为输入限流电阻。

应该注意C5是积分电容，R2是积分电阻，应保证二者的质量，它们直接影响电路的测量精度。

积分电容应具有较低的介质吸收性能，可选用价格较低廉的聚丙烯（CBB）电容，积分电阻可选用金属膜电阻。

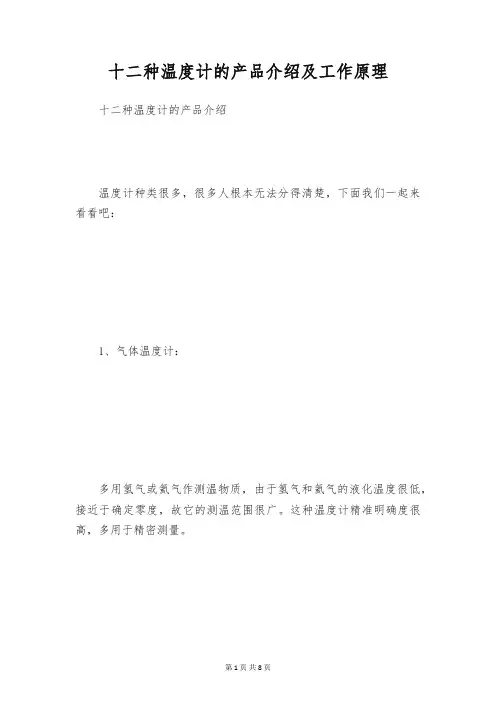

十二种温度计的产品介绍及工作原理十二种温度计的产品介绍温度计种类很多，很多人根本无法分得清楚，下面我们一起来看看吧：1、气体温度计：多用氢气或氦气作测温物质，由于氢气和氦气的液化温度很低，接近于确定零度，故它的测温范围很广。

这种温度计精准明确度很高，多用于精密测量。

2、电阻温度计：分为金属电阻温度计和半导体电阻温度计，都是依据电阻值随温度的变化这一特性制成的。

金属温度计紧要有用铂、金、铜、镍等纯金属的及铑铁、磷青铜合金的；半导体温度计紧要用碳、锗等。

电阻温度计使用便利牢靠，已广泛应用。

它的测量范围为—260℃至600℃左右。

3、温差电偶温度计：是一种工业上广泛应用的测温。

利用温差电现象制成。

两种不同的金属丝焊接在一起形成工作端，另两端与测量连接，形成电路。

把工作端放在被测温度处，工作端与自由端温度不同时，就会显现电动势，因而有电流通过回路。

通过电学量的测量，利用已知处的温度，就可以测定另一处的温度。

这种温度计多用铜——康铜、铁——康铜、镍铭——康铜、金钴——铜、铂——铑等构成。

它适用于温差较大的两种物质之间，多用于高不冷不热低浊测量。

有的温差电偶能测量高达3000℃的高温，有的能测接近确定零度的低温。

4、双金属温度计：是指专门用来测量500℃以上的温度的温度计，有光测温度计、比色温度计和辐射温度计。

双金属温度计的原理和构造都比较多而杂，这里不再讨论。

其测量范围为500℃至3000℃以上，不适用于测量低温。

5、指针式温度计：是形如仪表盘的温度计，也称寒暑表，用来测室温，是用金属的热胀冷缩原理制成的。

它是以双金属片做为感温元件，用来掌控指针。

双金属片通常是用铜片和铁片铆在一起，且铜片在左，铁片在右。

由于铜的热胀冷缩效果要比铁明显的多，因此当温度上升时，铜片牵拉铁片向右弯曲，指针在双金属片的带动下就向右偏转（指向高温）；反之，温度变低，指针在双金属片的带动下就向左偏转（指向低温）。

6、玻璃管温度计：玻璃管温度计是利用热胀冷缩的原理来实现温度的测量的。

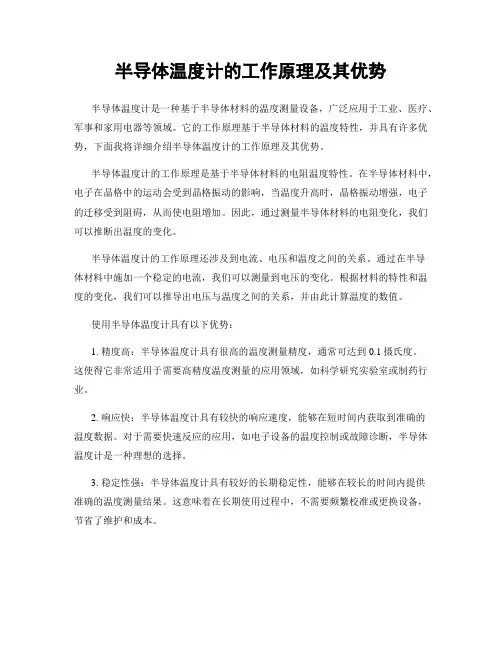

半导体温度计的工作原理及其优势半导体温度计是一种基于半导体材料的温度测量设备，广泛应用于工业、医疗、军事和家用电器等领域。

它的工作原理基于半导体材料的温度特性，并具有许多优势，下面我将详细介绍半导体温度计的工作原理及其优势。

半导体温度计的工作原理是基于半导体材料的电阻温度特性。

在半导体材料中，电子在晶格中的运动会受到晶格振动的影响，当温度升高时，晶格振动增强，电子的迁移受到阻碍，从而使电阻增加。

因此，通过测量半导体材料的电阻变化，我们可以推断出温度的变化。

半导体温度计的工作原理还涉及到电流、电压和温度之间的关系。

通过在半导体材料中施加一个稳定的电流，我们可以测量到电压的变化。

根据材料的特性和温度的变化，我们可以推导出电压与温度之间的关系，并由此计算温度的数值。

使用半导体温度计具有以下优势：1. 精度高：半导体温度计具有很高的温度测量精度，通常可达到0.1摄氏度。

这使得它非常适用于需要高精度温度测量的应用领域，如科学研究实验室或制药行业。

2. 响应快：半导体温度计具有较快的响应速度，能够在短时间内获取到准确的温度数据。

对于需要快速反应的应用，如电子设备的温度控制或故障诊断，半导体温度计是一种理想的选择。

3. 稳定性强：半导体温度计具有较好的长期稳定性，能够在较长的时间内提供准确的温度测量结果。

这意味着在长期使用过程中，不需要频繁校准或更换设备，节省了维护和成本。

4. 尺寸小：半导体温度计通常具有小尺寸和轻量化的设计，便于安装和集成到各种设备中。

尺寸的减小也使得其可以在狭小空间中进行温度测量，这在一些紧凑型设备中具有重要意义。

5. 抗干扰能力强：半导体温度计对电磁干扰和机械振动的抗干扰能力强，在复杂环境下依然能够提供准确的温度测量结果。

这使得它适用于各种恶劣工作环境下的温度监测和控制。

总之，半导体温度计是一种基于半导体材料工作的温度测量设备，其工作原理基于半导体材料的电阻温度特性。

它具有高精度、快速响应、稳定性强、尺寸小和抗干扰能力强等优势，适用于各种温度测量和控制的应用领域。

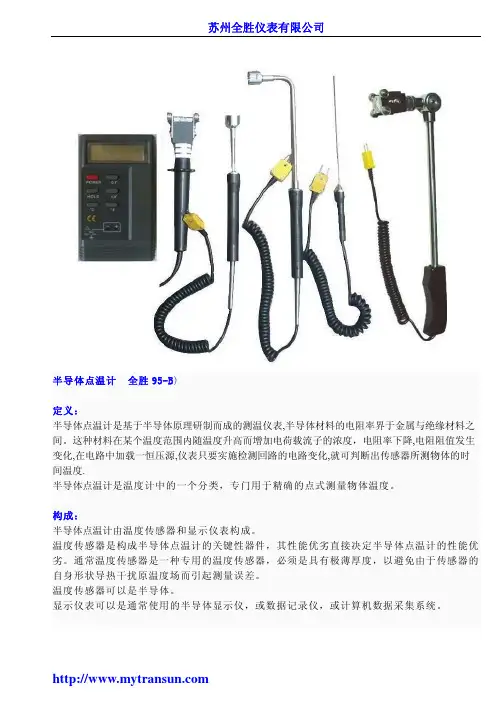

半导体点温计 (全胜95-B)定义：半导体点温计是基于半导体原理研制而成的测温仪表,半导体材料的电阻率界于金属与绝缘材料之间。

这种材料在某个温度范围内随温度升高而增加电荷载流子的浓度，电阻率下降,电阻阻值发生变化,在电路中加载一恒压源,仪表只要实施检测回路的电路变化,就可判断出传感器所测物体的时间温度.半导体点温计是温度计中的一个分类，专门用于精确的点式测量物体温度。

构成：半导体点温计由温度传感器和显示仪表构成。

温度传感器是构成半导体点温计的关键性器件，其性能优劣直接决定半导体点温计的性能优劣。

通常温度传感器是一种专用的温度传感器，必须是具有极薄厚度，以避免由于传感器的自身形状导热干扰原温度场而引起测量误差。

温度传感器可以是半导体。

显示仪表可以是通常使用的半导体显示仪，或数据记录仪，或计算机数据采集系统。

原 理 图特点:半导体点温计核心芯片源自进口，具有响应时间迅速，精度高，抗电磁干扰，防震抗摔，方便工程人员携带等优点，被广泛应用于医疗，环境，食品，造纸，铸造，采矿，机械生产等工业各领域。

仪表为数字液晶显示，外形超薄，厚度仅有22mm ，温度范围0-100℃，-50-100℃,-50-300℃,0-300℃，0-300℃，0-500℃，0-800℃，0-1000℃，0-1300℃，温度范围还可根据客户需求设置，分辨力0.1℃ ，自带半导体温度传感器 ，测量数据保持，2节7号电池供电，使用长久 ，自动关机，节省电池。

应用：航空、航天、能源、化工、纺织和其它需要精确测量表面温度的科研和生产中。

橡胶行业：可测量炼胶机滚筒表面温度，平板硫化机表面温度，胶料内部温度，模具的表面温度。

铝加工,铜加工行业：可测量铝水温度，铝锭表面温度，模具表面，铜水温度,铜棒表面温度。

造纸行业：可以测量造纸机滚筒表面温度。

如烘缸滚动表面温度。

空调，暖通行业：可以测量暖气，空调出风口的温度，还可以测量暖气片的表面温度。

焊接行业：可以测量工件预热表面温度。

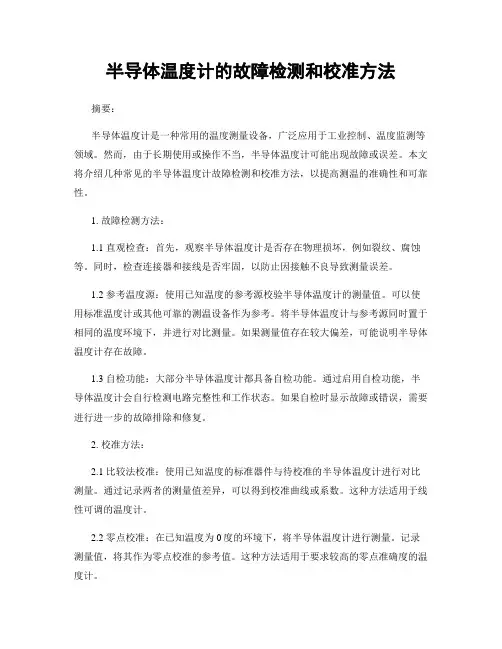

半导体温度计的故障检测和校准方法摘要：半导体温度计是一种常用的温度测量设备，广泛应用于工业控制、温度监测等领域。

然而，由于长期使用或操作不当，半导体温度计可能出现故障或误差。

本文将介绍几种常见的半导体温度计故障检测和校准方法，以提高测温的准确性和可靠性。

1. 故障检测方法：1.1 直观检查：首先，观察半导体温度计是否存在物理损坏，例如裂纹、腐蚀等。

同时，检查连接器和接线是否牢固，以防止因接触不良导致测量误差。

1.2 参考温度源：使用已知温度的参考源校验半导体温度计的测量值。

可以使用标准温度计或其他可靠的测温设备作为参考。

将半导体温度计与参考源同时置于相同的温度环境下，并进行对比测量。

如果测量值存在较大偏差，可能说明半导体温度计存在故障。

1.3 自检功能：大部分半导体温度计都具备自检功能。

通过启用自检功能，半导体温度计会自行检测电路完整性和工作状态。

如果自检时显示故障或错误，需要进行进一步的故障排除和修复。

2. 校准方法：2.1 比较法校准：使用已知温度的标准器件与待校准的半导体温度计进行对比测量。

通过记录两者的测量值差异，可以得到校准曲线或系数。

这种方法适用于线性可调的温度计。

2.2 零点校准：在已知温度为0度的环境下，将半导体温度计进行测量。

记录测量值，将其作为零点校准的参考值。

这种方法适用于要求较高的零点准确度的温度计。

2.3 多点校准：使用多个已知温度的参考源对半导体温度计进行校准。

通过记录多个测量值，可以建立校准曲线或多项式方程。

这种方法适用于非线性可调的温度计。

2.4 软件校准：一些半导体温度计具备软件校准功能。

通过连接到电脑或其他设备，使用特定软件进行校准操作。

软件校准可以便捷地进行修正和调整。

3. 常见问题和解决方法：3.1 偏差修正：在使用过程中，如果发现半导体温度计存在偏差，可以通过查阅产品手册或联系制造商了解相应的修正方法。

通常，温度计会提供一个修正系数，通过乘法或加法运算进行修正。

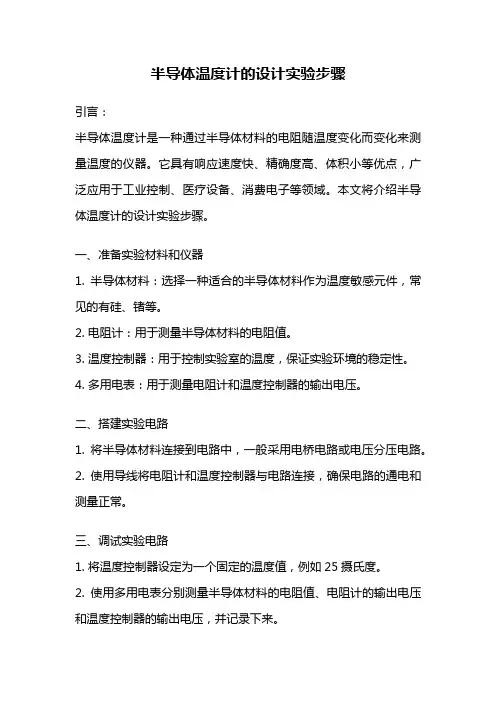

半导体温度计的设计实验步骤引言：半导体温度计是一种通过半导体材料的电阻随温度变化而变化来测量温度的仪器。

它具有响应速度快、精确度高、体积小等优点，广泛应用于工业控制、医疗设备、消费电子等领域。

本文将介绍半导体温度计的设计实验步骤。

一、准备实验材料和仪器1. 半导体材料：选择一种适合的半导体材料作为温度敏感元件，常见的有硅、锗等。

2. 电阻计：用于测量半导体材料的电阻值。

3. 温度控制器：用于控制实验室的温度，保证实验环境的稳定性。

4. 多用电表：用于测量电阻计和温度控制器的输出电压。

二、搭建实验电路1. 将半导体材料连接到电路中，一般采用电桥电路或电压分压电路。

2. 使用导线将电阻计和温度控制器与电路连接，确保电路的通电和测量正常。

三、调试实验电路1. 将温度控制器设定为一个固定的温度值，例如25摄氏度。

2. 使用多用电表分别测量半导体材料的电阻值、电阻计的输出电压和温度控制器的输出电压，并记录下来。

3. 将温度控制器的设定温度逐步增加，如30摄氏度、35摄氏度等，重复步骤2。

四、绘制温度与电阻的关系曲线1. 将实验数据整理成表格或图表，其中横轴表示温度，纵轴表示电阻值。

2. 使用拟合曲线的方法，将实验数据拟合成一条曲线。

常用的拟合方法有线性拟合、多项式拟合等。

五、验证实验结果1. 将温度控制器设定为一个新的温度值，如40摄氏度。

2. 使用实验得到的拟合曲线，计算出对应的电阻值。

3. 使用电阻计测量半导体材料的实际电阻值，并与计算结果进行比较。

六、分析实验结果1. 比较实际测量值和计算值的差异，并分析可能的原因。

2. 讨论实验结果的可靠性和精确度，提出改进的建议。

七、总结半导体温度计的设计实验步骤主要包括准备实验材料和仪器、搭建实验电路、调试实验电路、绘制温度与电阻的关系曲线、验证实验结果和分析实验结果。

通过实验得到的温度与电阻的关系曲线可以用于后续的温度测量和控制工作。

半导体温度计作为一种常用的温度测量仪器，在工业和科研领域具有广泛的应用前景。

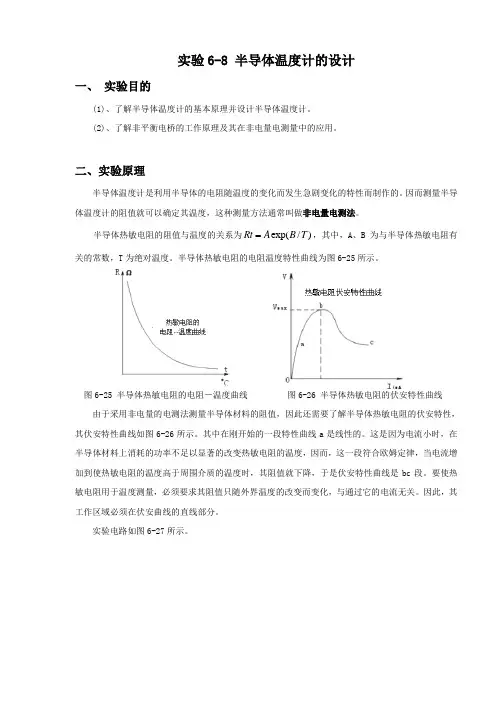

实验6-8 半导体温度计的设计一、 实验目的(1)、了解半导体温度计的基本原理并设计半导体温度计。

(2)、了解非平衡电桥的工作原理及其在非电量电测量中的应用。

二、实验原理半导体温度计是利用半导体的电阻随温度的变化而发生急剧变化的特性而制作的。

因而测量半导体温度计的阻值就可以确定其温度，这种测量方法通常叫做非电量电测法。

半导体热敏电阻的阻值与温度的关系为exp(/)Rt A B T ，其中，A 、B 为与半导体热敏电阻有关的常数，T 为绝对温度。

半导体热敏电阻的电阻温度特性曲线为图6-25所示。

图6-25 半导体热敏电阻的电阻－温度曲线 图6-26 半导体热敏电阻的伏安特性曲线 由于采用非电量的电测法测量半导体材料的阻值，因此还需要了解半导体热敏电阻的伏安特性，其伏安特性曲线如图6-26所示。

其中在刚开始的一段特性曲线a 是线性的。

这是因为电流小时，在半导体材料上消耗的功率不足以显著的改变热敏电阻的温度，因而，这一段符合欧姆定律，当电流增加到使热敏电阻的温度高于周围介质的温度时，其阻值就下降，于是伏安特性曲线是bc 段。

要使热敏电阻用于温度测量，必须要求其阻值只随外界温度的改变而变化，与通过它的电流无关。

因此，其工作区域必须在伏安曲线的直线部分。

实验电路如图6-27所示。

图6-27 实验电路原理图图中G为微安计，R t为热敏电阻。

当电桥平衡时，微安计读数为零，此时满足R1/R2=R3/R t.。

若取R1＝R2，则R3的数值就等于R t的数值。

电桥平衡后，其中若某一臂的电阻发生变化（如R t），则平衡将受到破坏，微安计中将会有电流通过。

若电桥电压、微安计的内阻R g、电桥各臂电阻（R1、R2、R3）固定，则可以根据微安计的读数I g的大小计算出R t，再根据热敏电阻的电阻－温度特性曲线测量其对应的温度值，实现对温度的测量。

因此，为使半导体热敏电阻阻值标志温度值，试验中首先要选定电路中E、R1、R2、R3各量，选定方法如下：根据所设计的半导体温度计的测温范围t1～t2，由热敏电阻－温度曲线，查出对应的热敏电阻阻值的下限值R t1和上限值R t2，当热敏电阻阻值为R T1时，使电桥处于平衡状态（I g＝0）；若取R1＝R2、R3＝R T1，则R3就是热敏电阻处于测温量程下限温度的电阻值。

半导体温度计的实验设计和数据分析引言：半导体温度计是一种常用的温度测量装置，具有精度高、响应快、体积小等优点，在工业生产和科学研究中得到了广泛应用。

本文将介绍一种基于半导体材料的温度计的实验设计和数据分析方法，为读者提供参考和指导。

一、实验设计1. 实验目的本实验旨在研究半导体温度计的工作原理，通过实验测量温度计的电阻随温度的变化规律，并分析实验数据，进一步了解半导体材料的温度特性。

2. 实验器材和材料- 半导体温度计器件：选择常见的硅(NTC)或石英温度计。

- 变温系统：可使用热电材料、电热丝或热水浴等方式控制温度。

- 测量设备：万用表或数字多用表等电阻测量仪器。

- 连接线和插头：用于连接温度计和测量设备。

3. 实验步骤（1）将半导体温度计器件固定在测量区域内，确保其与温度接触良好。

（2）使用变温系统控制温度，在不同温度下记录温度计的电阻值。

（3）根据测量值绘制温度与电阻的关系曲线。

二、数据分析1. 温度与电阻关系曲线拟合根据实验数据，我们可以得到一组温度与电阻的对应关系数据点。

此时，我们需要对数据进行拟合处理，以获得更好的拟合曲线。

常用的拟合方法包括线性拟合、多项式拟合和非线性拟合等。

根据实验结果和数据特点选择适当的拟合方法。

2. 温度计的灵敏度计算通过实验数据和拟合曲线，我们可以计算温度计的灵敏度。

灵敏度是指温度计的电阻随温度变化的敏感程度，一般用温度差对应的电阻差来表示。

计算公式：灵敏度（S）= ΔR / ΔT其中，ΔR表示电阻的变化量，ΔT表示温度的变化量。

3. 温度计的精度分析在实验过程中，温度计的读数可能存在一定误差。

为了反映温度计的精度，我们可以计算误差和相对误差。

计算公式：误差（E）= 真实值 - 实测值相对误差（RE）= 误差 / 真实值 × 100%4. 实验结果的讨论根据实验结果和数据分析，我们可以讨论温度计的性能和适用范围。

比较不同材料温度计的特性，评估其优劣，并提出对实验结果的合理解释。

半导体温度计的设计和制备方法随着科技的进步，半导体温度计在温度测量及控制领域扮演着重要的角色。

它们被广泛应用于工业生产、研究实验和家用设备中。

本文将介绍半导体温度计的设计和制备方法，并讨论其工作原理和性能特点。

一、半导体温度计的工作原理半导体温度计基于材料的电阻特性随温度的变化而变化的原理。

常见的半导体材料有硅和砷化镓。

利用半导体材料的温度特性，可以通过测量其电阻来推断温度的变化。

半导体温度计通常采用负温度系数（NTC）电阻或正温度系数（PTC）电阻。

NTC温度计的电阻值随温度上升而下降，而PTC温度计的电阻值则相反。

根据具体应用需求，可以选择适合的电阻类型。

二、半导体温度计的设计方法1.选择适合的半导体材料：根据需要测量的温度范围和精度，选择合适的半导体材料。

硅是常用的材料，适用于较低温度范围；而砷化镓则适用于较高温度范围。

2.确定电阻类型：根据应用需求，选择合适的电阻类型，即NTC或PTC。

如果需要更高的精度和稳定性，可以考虑使用PTC温度计。

3.设计电路：根据选择的材料和类型，设计合适的电路。

在电路设计中，考虑电源电压、电流限制、电阻-温度曲线等因素，以确保温度计的准确性和可靠性。

4.温度校准：在制备完成后，进行温度校准以验证温度计的准确性。

可以使用标准温度源或比较型温度计进行校准。

校准后，进行相应的计算和调整，以修正任何测量误差。

三、半导体温度计的制备方法1.材料准备：准备所需的半导体材料和电路元件。

确保材料质量良好并符合应用需求。

2.制备电路：根据设计的电路方案，进行电路的制备。

可以采用传统的束流蚀刻或光刻工艺，将电路图案形成在材料上。

此外，还可以采用薄膜沉积工艺，将电阻材料沉积在半导体材料上。

3.封装保护：在制备完成后，对半导体温度计进行封装保护，以确保其工作稳定性和可靠性。

常见的封装材料有环氧树脂和硅胶。

封装材料的选择应考虑温度范围、压力要求和耐化学腐蚀性能。

4.温度校准和测试：在制备完成后，进行温度校准和测试以验证温度计的性能。

半导体温度传感器传感器是一种物理装置或生物器官，能够探测、感受外界的信号、物理条件（如光、热、湿度）或化学组成（如烟雾），并将探知的信息传递给其他装置或器官。

国家标准GB766587对传感器下的定义是：“能感受规定的被测量件并按照一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成”o传感器是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。

它是实现自动检测和自动控制的首要环节。

传感器属于信息技术的前沿尖端产品，尤其是温度传感器被广泛用于工农业生产、科学研究和生活等领域,数量高居各种传感器之首。

半导体传感器是利用某些半导体的电阻随温度变化而变化的特性制成的。

半导体具有很宽的温度反应特性,各种半导体的温度反应区段不同。

传感器的作用人们为了从外界获取信息，必须借助于感觉器官。

而单靠人们自身的感觉器官，在研究自然现象和规律以及生产活动中它们的功能就远远不够了。

为适应这种情况，就需要传感器。

因此可以说，传感器是人类五官的延长，又称之为电五官。

新技术革命的到来，世界开始进入信息时代。

在利用信息的过程中，首先要解决的就是要获取准确可靠的信息，而传感器是获取自然和生产领域中信息的主要途径与手段。

在现代工业生产尤其是自动化生产过程中，要用各种传感器来监视和控制生产过程中的各个参数，使设备工作在正常状态或最佳状态，并使产品达到最好的质量。

因此可以说，没有众多的优良的传感器，现代化生产也就失去了基础。

在基础学科研究中，传感器更具有突出的地位。

现代科学技术的发展，进入了许多新领域：例如在宏观上要观察上千光年的茫茫宇宙，微观上要观察小到cm的粒子世界，纵向上要观察长达数十万年的天体演化，短到s的瞬间反应。

此外，还出现了对深化物质认识、开拓新能源、新材料等具有重要作用的各种极端技术研究，如超高温、超低温、超高压、超高真空、超强磁场、超弱磁场等等。

实验题目：半导体温度计的设计与制作实验目的：进一步理解热敏电阻的伏安特性和惠斯通电桥测电阻的原理，学习非电学量的电测法，设计制作一个半导体温度计，温度测量范围：20~70 ℃。

要求选用半导体热敏电阻作为温度传感器，设计制作相应的测温电路，实现测量要求。

实验器材：烙铁、万用表、恒温水浴箱2个。

电路元件：热敏电阻（温度特性给定）、微安计（内阻 Rg 已知）、可变电阻箱、电位器5个、1.5V 电池、多档开关、待焊接的电路板、导线若干。

实验原理：温度测量常用的负温度系数（NTC ）热敏电阻器是以锰、钴、镍、铜等对温度非常敏感、负温度系数很大的金属氧化物为主要材料，采用陶瓷工艺制造而成的元件。

热敏电阻的伏安特性曲线和测温电路原理图如下：当取伏安特性曲线的a 段时，近似认为符合欧姆定律。

在温度下限 T1 时，要求微安计 Ig=0，此时热敏电阻值为 R T 。

如果设定电桥为对称电桥，取 R 1=R 2，则R 3=R T1，由此确定了R 3的值。

当温度增加时，热敏电阻的电阻值就会减小，电桥失去平衡，Ig≠0，在微安计中就有电流流过。

通过电路分析可以根据微安计的读数 I G 的大小计算出 R T 。

微安计中的电流的大小和温度变化存在一一对应的关系，因此就可以利用这种 “非平衡电桥”特性实现一定范围内温度变化的动态测量。

当I G 使G 满偏时，近似认为V CD =I T （R 3+R T ）。

由基尔霍夫方程组解得：)(2)21(221212121T T T T G T T T G CD R R RR R R R R I V R ++-+-=由上式可以确定R 1。

由下表可以知道，R 3=R T1=2355Ω，R T2=4455Ω。

作出R-T表一：热敏电阻的R-T关系实验内容：1. 设计计算电路参数（1）绘制热敏电阻的电阻-温度曲线，并确定所设计的半导体温度计的下限温（20℃）所对应的电阻值R T1和上限温度（70℃）所对应的电阻值R T2。

幼儿园科学《各种温度计》幼儿园课件 (一)幼儿园科学《各种温度计》幼儿园课件温度是我们日常生活中非常重要的一个物理量，也是幼儿早期科学教育中必须要培养的内容。

为帮助幼儿逐步认识各种温度计及其使用方法，幼儿园制作了《各种温度计》课件。

本课件主要包含了以下内容：1.温度计简介温度计是一种用来测量物体温度的仪器。

不同的温度计有不同的测量原理和用途。

幼儿园在这里列举了半导体温度计、红外线测温仪、电子温度计、普通温度计四种常见的温度计。

2.半导体温度计半导体温度计又称为热电偶，是一种测量温度的电子元器件，由两种不同金属引线焊接在一起组成。

在使用半导体温度计时，要注意不能超出温度测量范围，同时还要注意接线的正确性。

3.红外线测温仪红外线测温仪是一种测量物体表面温度的非接触式测温仪器。

它可以快速、准确地测量物体温度，而且不用接触到物体表面，使用起来非常方便。

4.电子温度计电子温度计是一种能够将电子信号转化为温度值的仪器。

使用电子温度计时，需要给电子温度计接上电源，并按照说明书的要求进行操作。

5.普通温度计普通温度计是一种简单易用的测量温度的仪器。

通常它是由一个玻璃管和一根水银柱组成，当温度改变时，水银柱的长度会发生变化。

通过这些内容的介绍，幼儿们可以从实际中了解到温度计的分类及其使用方法，为今后的学习打下坚实的基础。

课件中，除了课件内容的文字说明外，还包含了生动形象的图片演示，更容易让幼儿们逐步理解各种温度计的使用方法和原理。

此外，在进行课件学习的同时，教师还可以针对性的开展一些有趣的实验活动，用实验的方式向幼儿们展示各种温度计的应用和运作过程，增强幼儿们学习的兴趣和实践能力。

总而言之，《各种温度计》幼儿园课件在帮助幼儿们认识温度计的同时，以其生动形象的图片演示和互动实验内容，提高了幼儿的科学兴趣和实践技能，是一份非常有价值的教育资源。
