本科毕业设计--兰州某高校学生宿舍楼设计方案

格式：doc
大小：5.77 MB
文档页数：97

本科毕业设计设计题目兰州某高校宿舍楼设计(方案一)(中框架⑤—⑤轴线框架设计) 学院工学院目录第一篇 (1)设计任务书 (1)设计任务书 (2)第二篇 (4)工程概况及规划布局 (4)第一章工程概况 (5)第二章规划布局 (6)第三篇 (7)中英文摘要 (7)第四篇 (10)建筑设计 (10)第一章建筑设计 (11)第五篇 (14)结构设计 (14)第一章楼盖设计计算 (15)第二章楼梯结构设计计算 (21)第三章框架结构计算 (27)第四章内力组合 (60)1 结构抗震等级 (60)2 内力组合原则 (60)3 横梁内力组合 (60)4 框架柱内力组合 (60)第五章配筋计算 (72)第六章基础设计 (88)参考文献 (94)致谢 (95)第一篇设计任务书设计任务书一、设计课题：兰州某高校学生宿舍楼设计（建筑、楼盖、楼梯及框架⑤—⑤轴线计算）二、设计任务、要求根据所提供的建筑要求，通过调查及搜集有关技术资料确定平面设计，正确选择结构方案完成指定建筑，结构设计并提出规定的设计文件。

通过毕业设计使学生初步掌握建筑设计，结构设计的一般原则，步骤和方法，能综合运用学过的知识，培养综合分析问题，解决问题的能力，以及相应的设计技巧，同时还将培养设计工作中实事求是，严格，准确的科技态度和工作作风。

三、设计依据：1.建筑物位于兰州市内某高校（东经103°53′20″北纬 36°03′31″）2.使用要求：建筑等级为乙类建筑，总建筑面积约为2m 4620左右，为7层建筑，入住学生数约为550人左右。

3.地震设防烈度：8度，强震区设计基本加速度值为0.20g （第二组），特征周期为0.40s ，场地类别为Ⅱ类建筑场地。

4.耐火等级为二级5.地基承载力为p 450K （素土层p K 150，卵石层p 450K ）6.自然气候条件：1）基本分压：50年一遇基本风压2m kN 0.30 2）基本雪荷载：50年一遇基本雪荷载2m kN 0.15 四、建筑设计部分：1. 中英文摘要。

2. 设计总说明（位于设计计算书前）。

3. 平面图：底层平面图，标准层平面图，屋顶平面图。

4. 正立面图，背立面图，侧立面图。

5. 剖面图（楼梯剖面图）。

五、结构设计部分：要求学生通过毕业设计，初步掌握对有防震设防要求的多高层类型房屋的结构选型，结构布置，结构计算全过程，从而使学生对有防震设防要求的多高层结构具有一定的设计能力。

1.设计计算部分：（1）荷载及重力荷载代表组集（2）在地震荷载作用下弹性层间整体位移验算（3）在竖向荷载作用下的框架各杆件的内力（M、N、V）（4）在地震荷载作用下框架的各杆件内力（M、N、V）（5）内力组合（6）各杆件及现浇楼板的截面设计和配筋计算。

2．图纸部分框架梁，柱，楼板尺寸及配筋图。

3．设计文件要求（1）要求计算书步骤明确，书写清楚，插图完整清晰。

（2）要求图纸内容表达正确，尺寸齐全，线条分明，全面整洁，字体端正。

指导老师：系负责人签字：学院负责人签字：第二篇工程概况及规划布局第一章工程概况1.该建筑物位于兰州市某高校内（东经103°52′30″北纬 36°5′20″）2.自然气候条件：1）基本风压：50年一遇风压2m kN 0.3 2）基本雪荷载：50年一遇雪荷载2m kN 0.153）气温：夏季通风，室外空气计算温度39度，冬季采暖，室外空气计算温度-23度。

室内计算温度：卫生间、楼梯间、大厅为16度，其他均为18度。

4）降水量：日最大降雨量为75.0 mm ，时最大降雨量为27mm 。

3. 地震设防列度：八度第二组，场地为II 类，设计基本加速度值0.2g 。

4. 耐火等级：II 级5. 工程环境分类：水准面以上室内为一类，室外为二类B 级；水准面以下为五类，砼须满足耐久性要求，6. 地质概况：1）素填土层除西南缺头外，分布全场地。

灰黑土，粉土，砂土，粒土，卵石等。

土质不均匀，松散至稍密，稍湿。

厚度零点3.32m ，平均厚度一点三三米，层面高1526.98至1527.34m 。

2）卵石层灰黑色至深色，上部5.1～2.0m 为稍密状，下部为中密、密实状。

分选性差，磨圆性好，多呈圆形、次圆形。

一般粒径20～80mm ，最大大于150mm 。

该层承载力特征值45kPa q pk =；桩端极限阻力3300kPa q pk = 7.设计要求年限为五十年。

8.最大冻土深度是1.4m 。

9.水文地质：以区域水文地质资料，工程地质内未发现地下水，埋深三十至四十米之间。

10.腐蚀性评价：场地环境类别为III 类。

场地对混泥土无腐蚀性，对砼中钢筋有弱腐蚀性。

11.该地区属于温暖地区那年最冷月平均气温＞6°，最热月平均气温＜28°第二章规划布局一．选型：寝室计划为四人间，须放两张双层床，上层为床铺，下层为学习书桌；两个双人柜；所以寝室长度拟订为6.0m，分上下铺。

宽度由一张床的宽度，一张书桌加走道宽度构成，定为3.6m。

按双层床的高度以及人体的平均身高，层高定为3.3m；。

该建筑须与原建筑相协调，占地面积2660m。

建筑物所在地在建造同样建筑面积的条件下砖材比水泥的总造价高。

由于该宿舍楼的建设地点处于八度地震设防区第一组，其构型应满足抗震性能好、自重轻、强度大的防震要求。

确定该建筑物选用钢筋混凝土框架结构；同时为了使楼盖在其平面内的刚度足够大，以使水平地震力能够通过楼盖平面进行分配和传递，选用现浇式楼板。

二．结构布置：为了使结构平面的质量中心和刚度中心相重合或尽可能靠近，以减小结构的扭转反应，结构布置选用规则的矩形布局；并且使框架和墙双向设置，柱中线与墙中线、梁中线在同一平面内，以增强结构的整体性。

八度地震设防区框架结构的房屋高宽比不宜大于三，所以层数定为七层，走廊宽2.1m；24.0小于三。

总长度为46.8m。

17.3防震缝的设置：此建筑的总长度没有达到设防震缝的要求，故无须设缝。

第三篇中英文摘要某大学学生宿舍楼设计（中框架⑤-⑤轴线框架设计）万生春（甘肃农业大学工学院07级土木工程，甘肃、兰州730070）摘要：该学生宿舍楼结构设计主体为钢筋混泥土框架结构。

受力构件主要为受弯构件与受压构件：对受弯构件计算了剪力与弯矩，以弯矩为主计算受拉钢筋的截面积，按钢筋截面选配符合《钢筋混泥土设计规范》GB50010-2002中的经济配筋率的钢筋；对受压构件，按偏心受压柱短柱小偏心的受压状态计算了相应的钢筋面积，并把该面积与经济配筋率下的钢筋面积做比较，筛选出合理的配筋。

计算过程为：通过拟定的截面尺寸与建筑设计确定的形体材料，在计算自重荷载的基础上，组合活荷载，用弯矩二次分配法计算了重力荷载下框架的内力。

然后再考虑地震荷载作用水平方向的效应；按8度一组0.3g的加速度用能量法或经验计算公式计算出结构基本周期的近似值，再用底部剪力法计算出作用在结构各楼层上的水平地震力，再以截面和用料为基准计算的框架刚度为分配系数用D值法计算出各个柱上的剪力，又用反弯点法计算出柱的弯矩和各梁的弯矩，在用强柱弱梁、强剪弱弯原则对地震作用效应调整，得出所有内力。

在竖向重力荷载与地震水平荷载下，再综合考虑雪荷载、活载，进行最不利荷载组合，求出最不利组合下的内力。

最后按该内力进行配筋计算。

关键词：框架结构弯矩二次分配法底部剪力法Designing on students’ apartmentAbstract：The str uctural design principal part of the students’ apartment is the structure of reinforced concrete. The main resistance members are bent member and pressing member, and then to calculate the shear and torsion of the bent member, the main task is to put the torque as the first place to calculate, and the according to the reinforcing sections to choose the GB50010-2002 reinforcing bars which are fit for the “design conformity of reinforced concrete” The pressing member can be calculate the area witheconomical reinforcing bars; to choose the reasonable reinforcing bars. The process of calculation is though design of sections and building plans to choose fit able material ,the thing of love loads are based on the calculation of self-weight loads, the frame inner power is calculated through the allocate torque twice method, then to considerate the reflection of earthquake loads .the energy moth or experience formulas can calculate the basic structural circle approximation and then to use the bottom shear method to calculate the lateral loads on every floor and the shear on every column before to get all inner power the others are to calculate every column and roof torque then to regulate the seismic reflection through the principal the condition of gravity loads and lateral loads, considering the wind loads and snow loads deal with the most adverse aggregate and then to gain the inner power under the most adverse aggregate, the last is to calculate according to the inner power.Key words: frame structure allocate torque twice method bottom shear method第四篇建筑设计第一章建筑设计一：工程概况本工程为兰州某高校学生公寓楼，位于兰州市区。

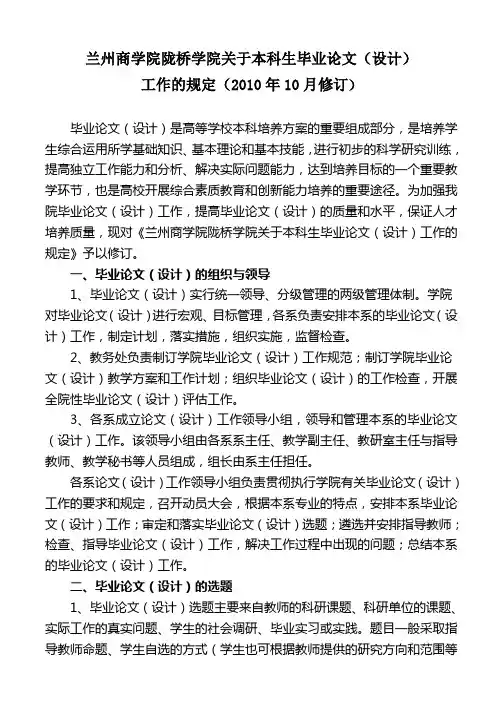

兰州商学院陇桥学院关于本科生毕业
