伺服系统的基本构成

伺服电机的构成部件一、概述伺服电机是一种通过传感器反馈控制电机转速和位置的特殊电机。

它由多个重要的构成部件组成，包括电机本体、电调驱动、速度传感器、位置传感器和控制器等。

在本文中，我们将深入探讨这些构成部件的作用和功能。

二、电机本体电机本体是伺服电机的核心部件，负责转换电能为机械能，驱动负载进行运动。

主要包括定子、转子、电枢和永磁体等组成部分。

2.1 定子定子是电机本体中固定部分，一般由硅钢片制成。

它的主要作用是产生磁场，用于与转子磁场相互作用，从而产生电磁力推动转子转动。

2.2 转子转子是电机本体中旋转部分，通常由铁芯和电枢构成。

它的主要作用是在定子磁场的作用下，受到电磁力的推动进行旋转。

2.3 电枢电枢是转子的重要组成部分，由大量绕组组成。

它的主要作用是产生磁场，在电流的作用下与定子磁场相互作用，从而产生电磁力推动转子转动。

2.4 永磁体永磁体是一种具有恒定磁场的磁体，一般用于作为伺服电机的转子磁场源。

它的主要作用是在电流的作用下与定子磁场相互作用，从而产生电磁力推动转子转动。

三、电调驱动电调驱动是控制伺服电机转速和位置的关键部件，它由功率变换器、电流调节器和逻辑控制器组成。

3.1 功率变换器功率变换器是将输入的电能转换为适合驱动伺服电机的电能的设备。

它通常由直流至交流转换器和逆变器组成。

3.2 电流调节器电流调节器是用于调节控制伺服电机的电流的装置，它根据控制信号控制伺服电机的转矩和速度。

3.3 逻辑控制器逻辑控制器是电调驱动的核心部分，负责接收来自控制器的指令，并将其转化为适合驱动伺服电机的信号。

逻辑控制器通常采用微处理器或者数字信号处理器等芯片实现。

四、速度传感器速度传感器是用于测量伺服电机转速的重要装置，它能够实时监测电机的转速，并将转速信息反馈给控制器，从而实现闭环控制。

4.1 光电编码器光电编码器是一种常用的速度传感器，它通过感受到光电信号的变化来测量转子的转速。

光电编码器通常由光遮断器和发光二极管等组成。

伺服系统的分类和基本组成形式伺服系统是一种能够将电压信号转化为转矩和转速以驱动控制对象的电机系统。

它的主要特点是具有机电时间常数小、线性度高、始动电压等特性，可将所收到的电信号转换成电动机轴上的角位移或角速度输出。

伺服电机分为直流和交流伺服电动机两大类，其转速随着转矩的增加而匀速下降。

在自动控制系统中，伺服电机常用作执行元件。

数控机床伺服系统的作用在于接受来自数控装置的指令信号，驱动机床移动部件跟随指令脉冲运动，并保证动作的快速和准确。

其中，进给伺服控制对伺服系统的要求更高，而主运动的伺服控制要求相对较低。

因此，数控机床的精度和速度等技术指标往往主要取决于伺服系统的质量。

伺服系统按其驱动元件和控制方式划分，有步进式伺服系统、直流电动机伺服系统、交流电动机伺服系统、开环伺服系统、闭环伺服系统和半闭环伺服系统等。

其中，开环系统主要由驱动电路、执行元件和机床3大部分组成，常用的执行元件是步进电机；闭环系统主要由执行元件、检测单元、比较环节、驱动电路和机床5部分组成，常见的检测元件有旋转变压器、感应同步器、光栅、磁栅和编码盘等。

根据进入比较环节信号的形式以及反馈检测方式，闭环(半闭环)系统可分为脉冲比较伺服系统、相位比较伺服系统和幅值比较伺服系统3种。

在闭环系统中，检测元件将机床移动部件的实际位置检测出来并转换成电信号反馈给比较环节，比较环节的作用是将指令信号和反馈信号进行比较，两者的差值作为伺服系统的跟随误差，经驱动电路，控制执行元件带动工作台继续移动，直到跟随误差为零。

半闭环伺服系统的精度要比闭环伺服系统的精度低一些，这是由于丝杠和工作台之间传动误差的存在所导致的。

因此，伺服系统的分类和基本组成形式对于机床的性能和精度有着至关重要的影响，需要在实际应用中根据具体需求进行选择和配置。

执行元件在伺服系统中扮演着重要的角色，其作用是将电信号转化为机械位移，以实现控制信号的跟随。

直流宽调速电动机和交流电动机是常用的执行元件，不同的执行元件需要不同的驱动电路。

伺服电机内部结构及其工作原理分解伺服电机是一种特殊的电机，其具有闭环控制系统，可以实现精准的位置、转速和力矩控制。

其内部结构由电机本体、编码器、控制器等组成，下面对伺服电机的内部结构和工作原理进行详细分解。

1.电机本体：伺服电机本体主要由转子和定子组成。

转子是可以旋转的部分，由一根铁芯（也叫转轴）和固定在铁芯上的绕组（也叫转子绕组）构成。

定子是不动的部分，由一根铁芯（也叫定轴）和固定在铁芯上的绕组（也叫定子绕组）构成。

电机本体是伺服电机的核心部分，它通过控制绕组的电流，可以产生力矩和转速。

2.编码器：编码器是伺服电机的重要辅助装置，用于测量和反馈电机的转动位置和速度。

编码器通常由光电开关和码盘组成。

光电开关通过感光器件检测光的变化，将旋转的编码盘上的刻度转换为电信号，从而反馈给控制器。

控制器可以根据编码器的信号实时调整电机的转动位置和速度，实现闭环控制。

3.控制器：控制器是伺服电机系统的核心部分，主要由驱动器、信号处理器和控制算法组成。

驱动器负责控制伺服电机的电流，将控制器的指令转化为驱动电机的信号。

信号处理器负责接收并处理来自编码器的反馈信号，计算电机当前的位置和速度，并与控制算法进行比较，生成控制信号。

控制算法根据设定值和反馈值之间的差异，调整控制信号以实现精确的控制。

伺服电机的工作原理如下：1.控制器接收到控制信号后，先经过信号处理器进行计算和处理，得到电机的当前位置和速度。

2.控制器将控制信号转化为驱动电机的电流信号，通过驱动器输出到电机绕组，产生电磁力矩。

3.电磁力矩作用下，电机开始转动。

同时，编码器感测电机的转动位置和速度，并将这些信息反馈给控制器。

4.控制器根据设定值和反馈值之间的差异，通过调整驱动电流信号的大小和方向，来控制电机的速度和位置。

5.控制器不断地接收编码器的反馈信号，并进行比较和调整，以实现伺服电机的闭环控制，使得电机的转动位置和速度精确控制在设定值范围内。

总之，伺服电机通过控制器对电机绕组的电流进行调整，结合编码器的反馈信号，可以实现精确的位置、转速和力矩控制。

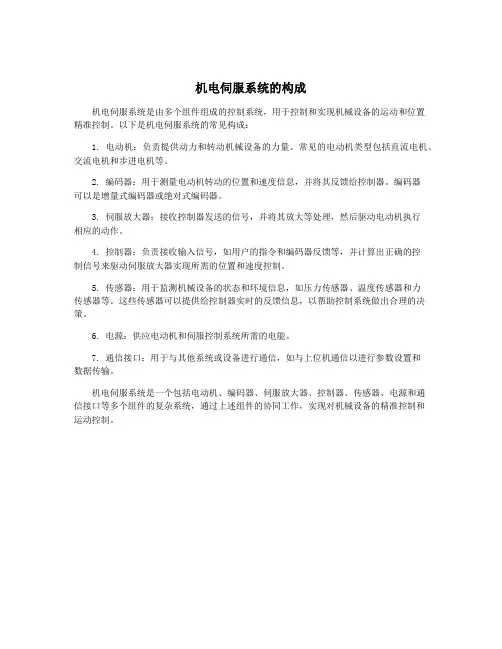

机电伺服系统的构成
机电伺服系统是由多个组件组成的控制系统，用于控制和实现机械设备的运动和位置
精准控制。

以下是机电伺服系统的常见构成：
1. 电动机：负责提供动力和转动机械设备的力量。

常见的电动机类型包括直流电机、交流电机和步进电机等。

2. 编码器：用于测量电动机转动的位置和速度信息，并将其反馈给控制器。

编码器
可以是增量式编码器或绝对式编码器。

3. 伺服放大器：接收控制器发送的信号，并将其放大等处理，然后驱动电动机执行
相应的动作。

4. 控制器：负责接收输入信号，如用户的指令和编码器反馈等，并计算出正确的控
制信号来驱动伺服放大器实现所需的位置和速度控制。

5. 传感器：用于监测机械设备的状态和环境信息，如压力传感器、温度传感器和力
传感器等。

这些传感器可以提供给控制器实时的反馈信息，以帮助控制系统做出合理的决策。

6. 电源：供应电动机和伺服控制系统所需的电能。

7. 通信接口：用于与其他系统或设备进行通信，如与上位机通信以进行参数设置和
数据传输。

机电伺服系统是一个包括电动机、编码器、伺服放大器、控制器、传感器、电源和通
信接口等多个组件的复杂系统，通过上述组件的协同工作，实现对机械设备的精准控制和
运动控制。

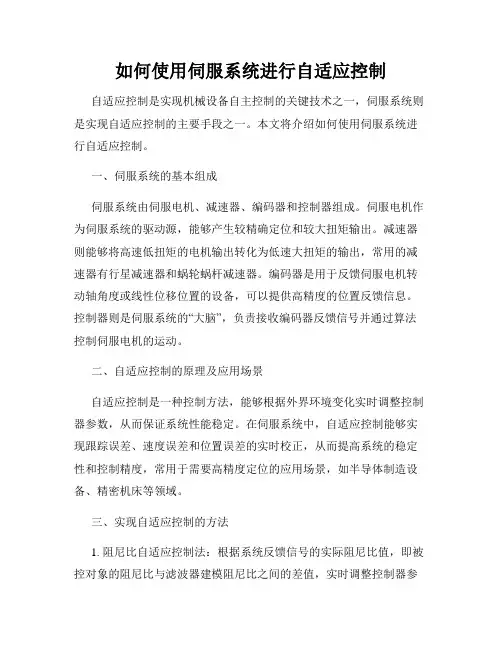

如何使用伺服系统进行自适应控制自适应控制是实现机械设备自主控制的关键技术之一，伺服系统则是实现自适应控制的主要手段之一。

本文将介绍如何使用伺服系统进行自适应控制。

一、伺服系统的基本组成伺服系统由伺服电机、减速器、编码器和控制器组成。

伺服电机作为伺服系统的驱动源，能够产生较精确定位和较大扭矩输出。

减速器则能够将高速低扭矩的电机输出转化为低速大扭矩的输出，常用的减速器有行星减速器和蜗轮蜗杆减速器。

编码器是用于反馈伺服电机转动轴角度或线性位移位置的设备，可以提供高精度的位置反馈信息。

控制器则是伺服系统的“大脑”，负责接收编码器反馈信号并通过算法控制伺服电机的运动。

二、自适应控制的原理及应用场景自适应控制是一种控制方法，能够根据外界环境变化实时调整控制器参数，从而保证系统性能稳定。

在伺服系统中，自适应控制能够实现跟踪误差、速度误差和位置误差的实时校正，从而提高系统的稳定性和控制精度，常用于需要高精度定位的应用场景，如半导体制造设备、精密机床等领域。

三、实现自适应控制的方法1. 阻尼比自适应控制法：根据系统反馈信号的实际阻尼比值，即被控对象的阻尼比与滤波器建模阻尼比之间的差值，实时调整控制器参数。

通过反馈控制器调整控制器增益，从而提高系统的响应速度和跟踪精度。

2. 频率自适应控制法：通过伺服系统中的限幅器和积分器来抑制伺服电机速度波动，从而降低输出力矩的变化，并据此调整控制器参数。

该方法适用于对系统频率变化敏感的场景。

3. 模型参考自适应控制法：将伺服系统视为一种带有未知扰动和不确定参数的模型，通过模型参考自适应控制器实时修正控制器参数，以适应频繁变化的工作环境，并提高系统的鲁棒性。

该方法适用于复杂机械控制系统，如六自由度机械臂、气液增压系统等。

四、结论自适应控制是伺服系统应用的重要手段，能够实现高精度控制和快速响应。

给定相应的适当参数，自适应控制构成后能够在系统实时迭代与校正中保证系统的性能稳定性和控制精度，实现机械设备自主控制的目标。

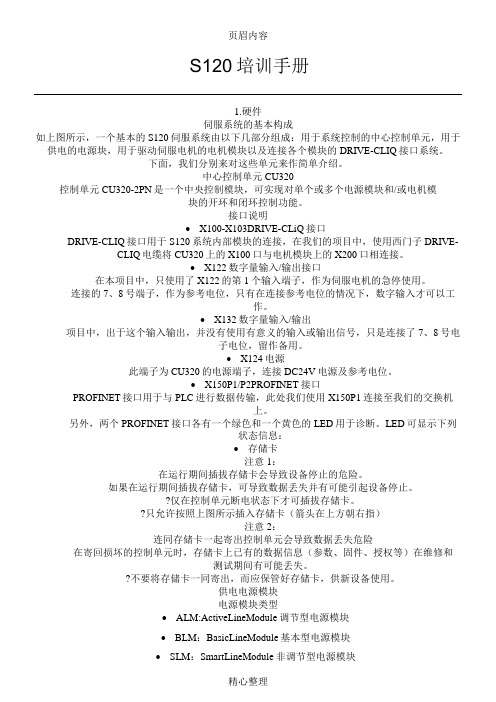

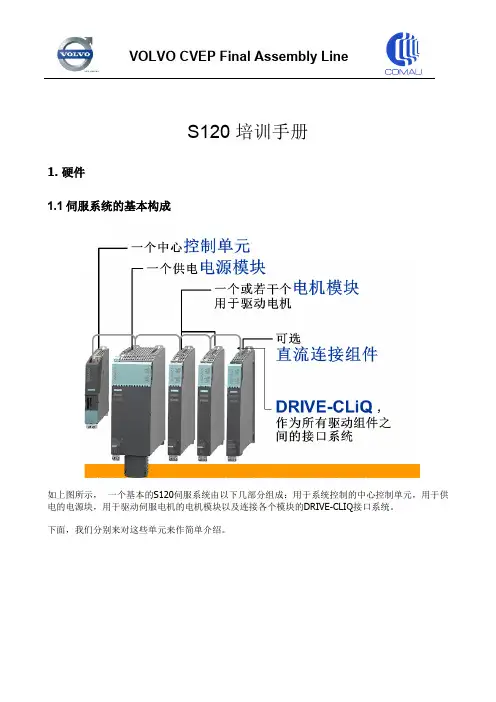

S120 培训手册1. 硬件1.1伺服系统的基本构成如上图所示，一个基本的S120伺服系统由以下几部分组成：用于系统控制的中心控制单元，用于供电的电源块，用于驱动伺服电机的电机模块以及连接各个模块的DRIVE-CLIQ接口系统。

下面，我们分别来对这些单元来作简单介绍。

1.2中心控制单元 CU320控制单元 CU320-2 PN 是一个中央控制模块，可实现对单个或多个电源模块和/或电机模块的开环和闭环控制功能。

接口说明∙X100 - X103 DRIVE-CLiQ 接口DRIVE-CLIQ接口用于S120系统内部模块的连接，在我们的项目中，使用西门子DRIVE-CLIQ 电缆将CU320上的X100口与电机模块上的X200口相连接。

∙X122 数字量输入/输出接口在本项目中，只使用了X122的第1个输入端子，作为伺服电机的急停使用。

连接的7、8号端子，作为参考电位，只有在连接参考电位的情况下，数字输入才可以工作。

∙X132 数字量输入/输出项目中，出于这个输入输出，并没有使用有意义的输入或输出信号，只是连接了7、8号电子电位，留作备用。

∙X124 电源此端子为CU320的电源端子，连接DC 24V电源及参考电位。

∙X150 P1 / P2 PROFINET接口PROFINET接口用于与PLC进行数据传输，此处我们使用X150 P1连接至我们的交换机上。

另外，两个 PROFINET 接口各有一个绿色和一个黄色的 LED 用于诊断。

LED 可显示下列状态信息：∙存储卡注意1：在运行期间插拔存储卡会导致设备停止的危险。

如果在运行期间插拔存储卡，可导致数据丢失并有可能引起设备停止。

•仅在控制单元断电状态下才可插拔存储卡。

•只允许按照上图所示插入存储卡（箭头在上方朝右指）注意2：连同存储卡一起寄出控制单元会导致数据丢失危险在寄回损坏的控制单元时，存储卡上已有的数据信息（参数、固件、授权等）在维修和测试期间有可能丢失。

伺服系统的工作原理伺服系统是一种能够精确控制运动位置、速度和加速度的系统，它在工业自动化、机器人、数控机床等领域得到了广泛的应用。

伺服系统的工作原理主要包括传感器、控制器和执行器三个部分。

首先，传感器是伺服系统的感知器官，它可以实时地感知运动位置、速度和加速度等参数，并将这些参数反馈给控制器。

常用的传感器包括编码器、光栅尺、霍尔传感器等，它们能够将机械运动转换成电信号，从而实现对运动状态的实时监测。

其次，控制器是伺服系统的大脑，它根据传感器反馈的信息，通过内部的控制算法计算出控制指令，并将指令发送给执行器。

控制器通常采用微处理器或者数字信号处理器，它能够实时地对传感器反馈的信息进行处理，从而保证系统对运动状态的精准控制。

最后，执行器是伺服系统的执行器官，它根据控制器发送的指令，驱动负载实现精确的运动控制。

常见的执行器包括伺服电机、液压缸、气动马达等，它们能够根据控制器发送的脉冲信号，精准地控制负载的位置和速度。

总的来说，伺服系统的工作原理可以简单概括为，传感器感知运动状态，控制器计算控制指令，执行器驱动负载实现精确的运动控制。

这种闭环控制系统能够实现对运动状态的高精度控制，从而满足工业自动化和机器人等领域对运动精度的要求。

在实际应用中，伺服系统的工作原理可以根据具体的控制要求进行调整和优化，例如采用不同的传感器、控制算法和执行器等，以适应不同的工程需求。

因此，了解伺服系统的工作原理对于工程师和技术人员来说至关重要，它能够帮助他们更好地设计和应用伺服系统，从而提高生产效率和产品质量。

综上所述，伺服系统的工作原理是一个涉及传感器、控制器和执行器的闭环控制系统，它能够实现对运动状态的高精度控制。

通过对伺服系统工作原理的深入了解，我们能够更好地应用和优化伺服系统，从而推动工业自动化和智能制造的发展。

伺服控制器的基本组成和结构解析伺服控制器是一种用于控制伺服系统的装置，它通过对电机施加适当的电压和电流，实现对电机位置、速度和力的精确控制。

伺服控制器通常由硬件和软件两部分构成，下面将对伺服控制器的基本组成和结构进行详细解析。

一、硬件组成伺服控制器的硬件组成是指控制器内部的各种电子元件和外部的连接接口。

通常，伺服控制器的硬件组成包括以下几个主要部分：1.电源模块：用于提供稳定的电压和电流，以供伺服控制器和被控制的伺服系统工作。

电源模块通常需要具备过载保护和过压保护等功能，以确保系统的安全运行。

2.信号输入模块：用于接收来自外部的控制信号，如位置、速度和力的指令信号。

信号输入模块通常包括模拟输入和数字输入两种类型，可以适应不同的信号类型和输入方式。

3.信号处理模块：用于对输入信号进行处理，并生成控制信号送往电机驱动器。

信号处理模块通常包括放大器、滤波器、AD转换器等电子元件，可以对信号进行放大、滤波、数字化等处理。

4.电机驱动器：用于将控制信号转换为电机可以理解和执行的驱动信号。

电机驱动器通常包括功率放大器、电流调节器和速度/位置闭环控制器等部分，可以实现对电机的精确控制。

5.编码器/传感器：用于实时监测电机的位置、速度和力等参数，并将其反馈给伺服控制器。

编码器通常基于光电、磁电或电容等原理工作，可以提供高精度的测量结果。

6.软件接口：用于与外部设备进行通信，如计算机、PLC等。

软件接口通常通过标准的通信协议，如RS232、RS485、EtherCAT等，实现数据的传输和控制命令的交互。

二、结构解析伺服控制器的结构分为两种类型：开环控制和闭环控制。

1.开环控制结构：开环控制是指控制器只根据输入信号进行输出信号的调节，而不对电机的状态进行实时监测和调整。

开环控制结构简单、成本低廉，适用于对控制要求不高的应用场景。

2.闭环控制结构：闭环控制是指控制器在输出信号的基础上通过反馈信号对电机的状态进行实时监测和调整。

伺服系统组成、概述与控制原理（难得好⽂）伺服系统既可以是开环控制⽅式，也可以是闭环控制⽅式。

⼀、伺服系统简述伺服系统（servomechanism）指经由闭环控制⽅式达到对⼀个机械系统的位置、速度和加速度的控制。

⼀个伺服系统的构成包括被控对象、执⾏器和控制器（负载、伺服电动机和功率放⼤器、控制器和反馈装置）。

1. 执⾏器的功能在于提供被控对象的动⼒，其构成主要包括伺服电动机和功率放⼤器，伺服电动机包括反馈装置如光电编码器、旋转编码器或光栅等（位置传感器）。

2. 控制器的功能在于提供整个伺服系统的闭环控制如转矩控制、速度控制、位置控制等，伺服驱动器通常包括控制器和功率放⼤器。

3. 反馈装置除了位置传感器，可能还需要电压、电流和速度传感器。

下图为⼀般⼯业⽤伺服系统的组成框图，其中红⾊为伺服驱动器组成部分，黄⾊为伺服电机组成部分。

“伺服”——词源于希腊语“奴⾪”的意思。

⼈们想把“伺服机构”当成⼀个得⼼应⼿的驯服⼯具，服从控制信号的要求⽽动作：在讯号来到之前，转⼦静⽌不动；讯号来到之后，转⼦⽴即转动；当讯号消失，转⼦能即时⾃⾏停转。

由于它的“伺服”性能，因此⽽得名——伺服系统。

⼆、常⽤参数1、伺服电机铭牌参数1. 法兰尺⼨2. 电机极对数3. 电机额定输出功率4. 电源电压规格：单相/三相5. 电机惯量：分为⼤、中、⼩惯量，指的是转⼦本⾝的惯量，从响应⾓度来讲，电机的转⼦惯量应⼩为好；从负载⾓度来看，电机的转⾃惯量越⼤越好6. 电机出轴类型：键槽、扁平轴、光轴、减速机适配…7. 电机动⼒线定义：U: RED V：BLACK W: WHITE8. 额定转速9. 编码器线数：2500/1250/1000/17B/20B法兰是轴与轴之间相互连接的零件，⽤于管端之间的连接。

2、伺服驱动器铭牌参数1. 额定输出功率2. 电源电压规格3. 编码器线数3、伺服系统的性能指标1. 检测误差：包括给定位置传感器和反馈位置传感器的误差，传感器本⾝固有，⽆法克服；2. 系统误差：系统类型决定了系统误差。

伺服控制系统原理
伺服控制系统原理是一种通过反馈控制的方式，对运动对象进行精确控制的方法。

该系统由三个主要组成部分构成：传感器、执行器和控制器。

传感器负责感知运动对象的位置、速度和加速度等相关参数。

常见的传感器包括光电传感器、编码器和加速度计等。

传感器将实时采集到的数据反馈给控制器。

执行器是伺服控制系统中的执行部件，它通过产生控制信号，将控制器计算出的运动指令转化为实际的运动，从而实现对运动对象位置、速度和加速度的控制。

执行器的种类多种多样，包括伺服电机、气动执行元件和液压缸等。

控制器是伺服控制系统中最为关键的部分，它负责根据传感器反馈的数据以及预设的控制算法，计算出适当的控制信号，并将其送往执行器。

控制器的设计通常基于PID（比例、积分、
微分）控制算法或者其他更高级的控制算法。

PID控制器根据
当前偏差（设定值与实际值之间的差异）、积分项（过去误差累积）和微分项（预测误差变化趋势）来生成输出信号。

伺服控制系统的原理是运用负反馈控制的思想，通过不断地对系统进行测量和调整，使得系统能够准确追踪预设的运动轨迹。

当实际运动与预设值产生偏差时，传感器会感知到这种差异，并将其传递给控制器。

控制器根据传感器反馈的数据计算出适当的控制信号，使执行器作出相应调整，进而对运动对象进行精确控制。

综上所述，伺服控制系统运用传感器、执行器和控制器三个组成部分，通过不断的测量、计算和调整，实现对运动对象的精确控制。

这种基于负反馈控制原理的方法广泛应用于机器人、自动化设备、航空航天等领域。

伺服的名词解释伺服（Servo）一词源自拉丁语的“servus”，意为“仆人”或“奴隶”，而在现代使用中，伺服更多地指代一种用于控制和调节机械装置的技术。

伺服系统在现代工业和科技领域中发挥着重要作用，从机器人技术到航天工程，从生产线自动化到航空器制导系统，伺服技术的应用无处不在。

一、伺服系统的基本原理伺服系统由三个核心组成部分构成：传感器、执行器和控制器。

传感器用于测量所控对象的状态或参数，相当于伺服系统的“感知器官”；执行器则是负责根据控制信号来实际操作或调节被控对象的元件，可以是电动机、阀门、舵机等；控制器则是伺服系统的“大脑”，根据传感器反馈的信息，并结合设定的目标值进行计算和控制。

二、伺服系统的应用领域1. 工业自动化：在自动生产线上，伺服系统广泛应用于工件的输送、定位和装配等工序的控制，提高了生产效率和品质。

2. 机器人技术：伺服系统是机器人关节的核心控制部件，通过精确的位置控制和力矩调节，使机器人能够执行复杂和精密的任务。

3. 医疗器械：伺服系统在医疗领域中的应用越来越广泛。

例如，通过伺服系统的精确控制，医疗机器人可以完成微创手术，提高手术的安全性和精度。

4. 航空航天：航空器和航天器中的伺服系统用于调节飞行器的姿态，保持飞机、火箭或卫星在飞行过程中的稳定和精度。

三、伺服系统的优势和挑战伺服系统的主要优势在于精确性和反应速度。

传感器可以实时获取被控对象的状态，通过控制器对执行器进行调节，使得被控对象能够按照预定的目标值运动或调节。

然而，伺服系统也面临着一些挑战。

如何选用适合的传感器，确保其准确度和可靠性；如何设计和调整控制器的参数，以实现最佳的控制效果；如何应对外部干扰和负载变化等。

四、伺服系统的未来发展趋势随着科技的不断进步和需求的不断增加，伺服系统也在不断演化和发展。

未来，随着人工智能、大数据和互联网技术的应用，伺服系统将更加智能化和自适应。

例如，通过机器学习和自适应控制算法，伺服系统可以从经验中学习，并根据环境和需求的变化自动调整参数，提高性能和适应性。
