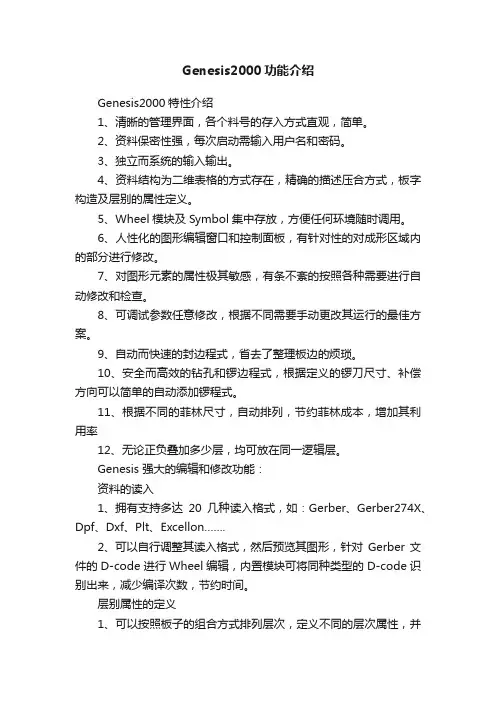

Genesis2000功能介绍Genesis2000特性介绍1、清晰的管理界面，各个料号的存入方式直观，简单。
2、资料保密性强，每次启动需输入用户名和密码。
3、独立而系统的输入输出。
4、资料结构为二维表格的方式存在，精确的描述压合方式，板字构造及层别的属性定义。
5、Wheel模块及Symbol集中存放，方便任何环境随时调用。
6、人性化的图形编辑窗口和控制面板，有针对性的对成形区域内的部分进行修改。
7、对图形元素的属性极其敏感，有条不紊的按照各种需要进行自动修改和检查。
8、可调试参数任意修改，根据不同需要手动更改其运行的最佳方案。
9、自动而快速的封边程式，省去了整理板边的烦琐。
10、安全而高效的钻孔和锣边程式，根据定义的锣刀尺寸、补偿方向可以简单的自动添加锣程式。
11、根据不同的菲林尺寸，自动排列，节约菲林成本，增加其利用率12、无论正负叠加多少层，均可放在同一逻辑层。
Genesis 强大的编辑和修改功能：资料的读入1、拥有支持多达20几种读入格式，如：Gerber、Gerber274X、Dpf、Dxf、Plt、Excellon…….2、可以自行调整其读入格式，然后预览其图形，针对Gerber文件的D-code进行Wheel编辑，内置模块可将同种类型的D-code识别出来，减少编译次数，节约时间。
层别属性的定义1、可以按照板子的组合方式排列层次，定义不同的层次属性，并以颜色区分，层次可以任意增加、删除、拷贝和移动。
2、可以独立放置原稿、单PCS工作稿、SET连片和PANEL。
各个集合体系均可浏览和预视，并可以相互按照某种规则产生关联达到虚拟排版。

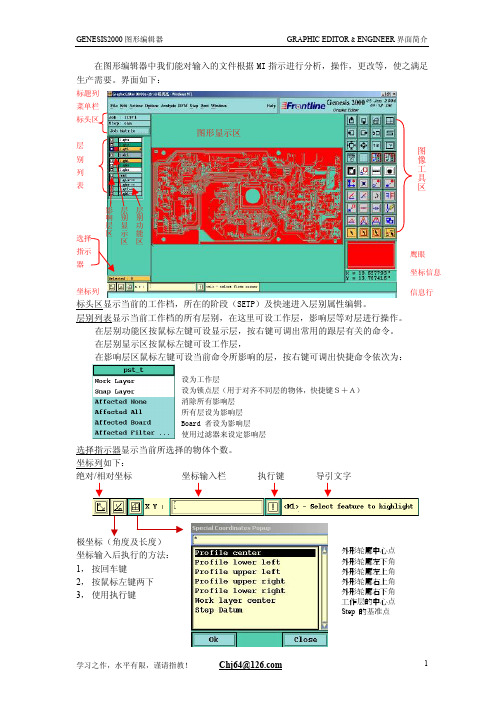

编辑窗口和工具1、简捷而方便的交互式面板，让人机沟通更直接，将常用的工具和安全指令设在窗口右边，随手可及。
2、面板上的层次分明，坐标随时监控，状态栏可以清晰显示当前的操作状态和图形数据的参数值。
3、主菜单的编辑栏拥有一般编辑（移动、旋转、镜像、拷贝、删除、追加、恢复、）和扩展编辑（延长、比例放大、排线移动而不改变角度或长度、各层之间的图形转移、尺寸及形状随意改变）。
新建料号：在File→Create（创建），弹出Create Entity Popup对话框，其中Entity Name （输入料号）输入厂内料号，Database（文件库名），双击可获得，为固定的！点击Ok 确定即可！导入文件：双击料号，进入Engineering Toolkit窗口导入资料、查看并更正错误:首先查看层，若出现细线或出现大块的图案为D码有问题！必须在Rep层中点击右键选择D码学习器去修改，打开后出现Wheel Template Editor窗口！若确认是单位错了，就在菜单Parms中选择Global中修改单位，点击后出现Global Parameters Popup对话框，改了单位后点击Ok即可，然后Actions菜单中选择Translate Wheel 执行D码文件，若有红色问题，则要手工修改，选中问题点击Sym：，确认形状，输入对应的参数，点击Ok即可，完成此动作，在File中选Closs关闭文件。
用同样的方法一层一层的修改其它问题层，改完后最后修改drl钻带文件。
首先确认尺寸，然后在Rep层右键打开D码学习器去修改，确认单位，若有问题则同上方法修改，然后再查看有否连孔，若有则是格式不对，再查看孔位是否很散，若有则是省零格式错误。
常用的几种格式：英制inch、mil有：2:3 2:4 2:.5 3:5公制mm有：3:3 4:4在钻带层（drl）点击右键选择Aview Ascii查看文字档，看最长的坐标，数X、Y 有几位数，看坐标如有八位数则用3.5和4.4去修改，在钻带层点击Parameters中选Numberef Fromat修改小数格式，坐标单位同时跟小数格式一改，同时钻带单位也要和坐标单位一致！省零格式：Leading 前省零，None不省零，Trailing 后省零。
Gerber格式通常是前省零，钻带格式通常是后省零。
层命名、排序、定属性：改完后点击Ok即可，所有格式改完后，打开所有层，执行进去。

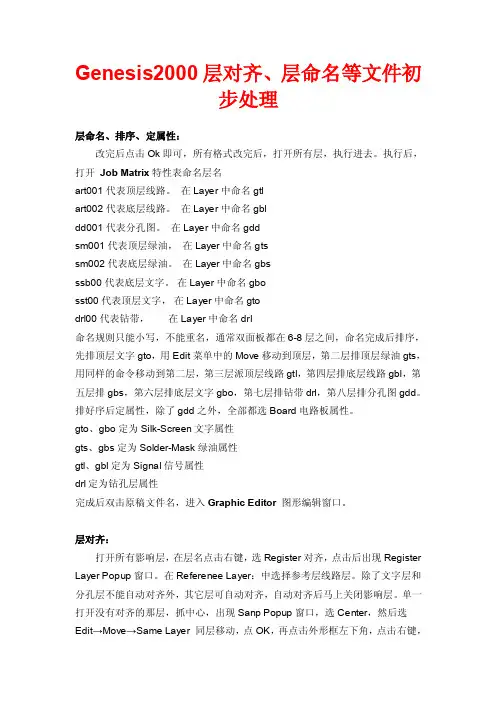

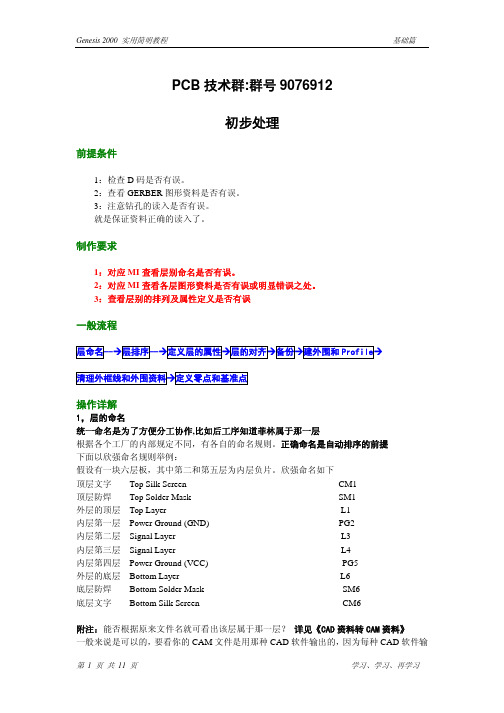

Genesis2000层对齐、层命名等文件初步处理层命名、排序、定属性：改完后点击Ok即可，所有格式改完后，打开所有层，执行进去。
执行后，打开Job Matrix特性表命名层名art001代表顶层线路。
在Layer中命名gtlart002代表底层线路。
在Layer中命名gbldd001代表分孔图。
在Layer中命名gddsm001代表顶层绿油，在Layer中命名gtssm002代表底层绿油。
在Layer中命名gbsssb00代表底层文字。
在Layer中命名gbosst00代表顶层文字，在Layer中命名gtodrl00代表钻带，在Layer中命名drl命名规则只能小写，不能重名，通常双面板都在6-8层之间，命名完成后排序，先排顶层文字gto，用Edit菜单中的Move移动到顶层，第二层排顶层绿油gts，用同样的命令移动到第二层，第三层派顶层线路gtl，第四层排底层线路gbl，第五层排gbs，第六层排底层文字gbo，第七层排钻带drl，第八层排分孔图gdd。
排好序后定属性，除了gdd之外，全部都选Board电路板属性。
gto、gbo定为Silk-Screen文字属性gts、gbs定为Solder-Mask绿油属性gtl、gbl定为Signal信号属性drl定为钻孔层属性完成后双击原稿文件名，进入Graphic Editor图形编辑窗口。
层对齐：打开所有影响层，在层名点击右键，选Register对齐，点击后出现Register Layer Popup窗口。
在Referenee Layer：中选择参考层线路层。
除了文字层和分孔层不能自动对齐外，其它层可自动对齐，自动对齐后马上关闭影响层。
单一打开没有对齐的那层，抓中心，出现Sanp Popup窗口，选Center，然后选Edit→Move→Same Layer 同层移动，点OK，再点击外形框左下角，点击右键，接着打开参考层，按S+A转换工作层，再点击原参考层外型框即可。

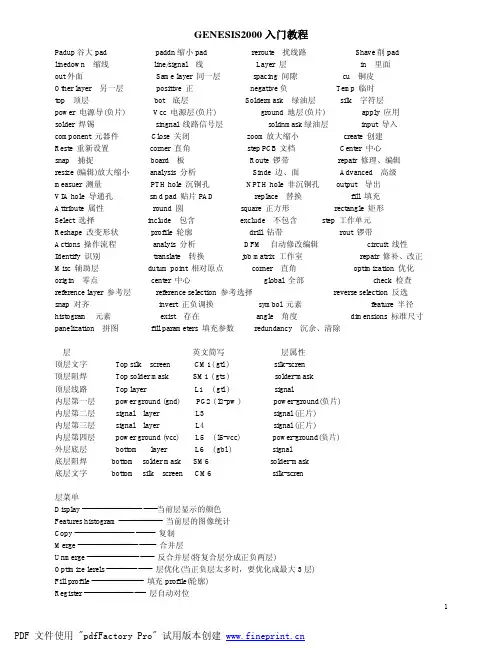

GENESIS2000入门教程Padup谷大pad paddn缩小pad reroute扰线路Shave削pad linedown缩线line/signal线Layer 层in 里面out外面Same layer 同一层spacing 间隙cu铜皮Other layer另一层positive 正negative负Temp 临时top顶层bot底层Soldermask绿油层silk字符层power 电源导(负片) Vcc 电源层(负片) ground 地层(负片) apply 应用solder 焊锡singnal 线路信号层soldnmask绿油层input 导入component 元器件Close 关闭zoom放大缩小create 创建Reste 重新设置corner 直角step PCB文档Center 中心snap 捕捉board 板Route 锣带repair 修理、编辑resize (编辑)放大缩小analysis 分析Sinde 边、面Advanced 高级measuer 测量PTH hole 沉铜孔NPTH hole 非沉铜孔output 导出VIA hole 导通孔smd pad 贴片PAD replace 替换fill 填充Attribute 属性round 圆square 正方形rectangle 矩形Select 选择include 包含exclude 不包含step 工作单元Reshape 改变形状profile 轮廓drill 钻带rout 锣带Actions 操作流程analyis 分析DFM 自动修改编辑circuit 线性Identify 识别translate 转换job matrix 工作室repair 修补、改正Misc 辅助层dutum point 相对原点corner 直角optimization 优化origin 零点center 中心global 全部check 检查reference layer 参考层reference selection 参考选择reverse selection 反选snap 对齐invert 正负调换symbol 元素feature 半径histogram 元素exist 存在angle 角度dimensions 标准尺寸panelization 拼图fill parameters 填充参数redundancy 沉余、清除层英文简写层属性顶层文字Top silk screen CM1( gtl ) silk-scren顶层阻焊Top solder mask SM1 ( gts ) solder-mask顶层线路Top layer L1 ( gtl ) signal内层第一层power ground (gnd) PG2 ( l2-pw ) power-ground(负片)内层第二层signal layer L3 signal (正片)内层第三层signal layer L4 signal (正片)内层第四层power ground (vcc) L5 ( l5-vcc) power-ground(负片)外层底层bottom layer L6 ( gbl ) signal底层阻焊bottom solder mask SM6 solder-mask底层文字bottom silk screen CM6 silk-scren层菜单Display ---------------------- -----当前层显示的颜色Features histogram ---------------- 当前层的图像统计Copy ---------------------- ------- 复制Merge ---------------------- ------ 合并层Unmerge ------------------- ----- 反合并层(将复合层分成正负两层)Optimize lerels ----------- ----- 层优化(当正负层太多时，要优化成最大3层)Fill profile ------------------- 填充profile(轮廓)Register ------------------ ---- 层自动对位same layer------------------同层移动other layer------------------移动到另一层step&repeatsame layer------------------同层移动other layer------------------同层排版edit之reshapechange symbolsame ------------------更改图形break------------------打散break to Islands/holes------------------打散特殊图形arc to lines------------------弧转线line to pad------------------线转padcontourize------------------创建铜面部件（不常用）drawn to surface------------------ 线变surfaceclean holes------------------清理空洞clean surface------------------清理surfacefill------------------填充（可以将surface以线填充）design to rout ------------------设计到rout(做锣带常用，最佳值432）substitue ------------------替代(常用，分孔图转钻孔）cutting data------------------填充成surface (常用来填充CAD数据）olarityrc direction------------------封闭区域edit之polarity(图像性质）positive------------------图像为正negative------------------图像为负invert------------------正负转换edit之ceate（建立）step------------------新建一个stepsymbol------------------新建一个symbolprofile------------------新建一个profileedit之change（更改）change text------------------更改字符串pads to slots------------------pad 变成slots (槽）space tracks evenly------------------自动平均线隙(很重要）ACTIONS菜单check lists------------------检查清单re-read ERFS------------------重读erf文件netlist analyzer------------------网络分析netlist optimization------------------网络优化output------------------输出clear selete&highlight------------------取消选择或高亮reverse seleteion---------------参考选择（很重要，有TOUCH(接触）COVERED(完全接触））script action------------------设置脚本名称selete drawn------------------选择线（一般用来选大铜皮）convert netlist to layers------------------转化网络到层notes------------------文本contour operations------------------bom view------------------surface操作OPTION菜单drawn to outline ------------------以线或轮廓来代替线绘区域减少层中的部件数量DFM之repairpad snapping------------------整体PAD对齐pinhole elimination------------------除残铜补沙眼neck down repair------------------修补未完全被其它线或焊盘覆盖的圆端或方端产生的颈锁断开（即修补未连接上的线）DFM之sliversliver´ angles------------------修补潜在加工缺陷的锐角sliver&peelable repair------------------查找修补信号层、地电层和阻焊层中的sliverlegend sliver fill------------------用于填充具有.nomenclature属性集的组件之间的slivertangency elimination------------------DFM之optimizationsignal layer opt ------------------线路层优化line width opt------------------通过削线来达到最小值power/ground opt------------------内层优化solder mask opt------------------阻焊优化silk screen opt ------------------字符优化solder paste opt------------------锡膏优化positive plane opt ------------------DFM之yield improvementetch compansate------------------对蚀刻进行补偿、但保持CAD规范advanced teatdrops creation------------------加泪滴copper balancing------------------用于平衡铜箔分布来实现信号层上的镀覆均匀configuure参数iol_274x_ill_polygon= (Yes;No) -----------------是否检查/修正polygon他的意思是忽略检查多边形覆铜--选择no 如果多边形有错误,会被检查出来和修正注意:只有设定iol_enable_ill_polygon=Yes时才有作用iol_274x_ko_polarity=(1;2) ------判断数据极性的时候用的,默认的即可输入Rs274x组合参数极性的方式1- 绝对, 依据写在KO参数的值来判断极性(忽略IP和LP) 2- 相对, 依据IP及LP后的值来判断极性. 注意:IP影象极性;LP层次极性iol_274x_limit_dcode=(Yes;No)是否限制料号输入decode数的限制否:不做限制是:限制在10~999之间iol_274x_set_octagon_rotation=(Yes;No)--设置8角形的pad的角度针对RS-274的输入数据定义RX-274的八角形有一些问题,因为没有明确定义0度八角形位置. 是:开始的角度是0度否:开始的角度是22.5度iol_274X_set_polygon_rotation(Yes;No)RS-274X输入数据时polygon设定角度或是角落的问题是:开启设定开始角度0度否:开始角度为预设角度iol_274x_sr_ij_scaled(Yes;No)RS-274x输出和输入I code 和J code是否带有排版涨缩指令否:排版IJ值没有带涨缩是:排版IJ值有带涨缩ol_274X_sr_merge_pcb(Yes;No)--默认的是yes输入RS274X的数据是:输入时会试着配合PCB输入Rs274x , 强破打散排版. 否:输入274X毎一层会是不同的,允许排版数据input.填满不规则形时的处理方式是:填满时如有问题将中断否:填满时有问题继续.完成时警告加入记录文件.iol_fill_use_break_arc_k(Yes;No)计算填满弧时所使用的值是:打散弧的线值为" out_break_arc_k" 否:打散弧的线值为内建的精确值iol_fill_validation(Yes;No) Alerts the user that something went wrong during the fill process.输出时是否检查填满有问题的不规则形. 是:检查并有警告讯息否:不检查iol_fix_ill_polygon(Yes;No)是否修正自我交错的不规则形否:不修正自我交错的不规则形是:修正自我交错的不规则形注意:这一个参数只有在" iol_enable_ill_polygon = Yes"时有用.iol_gbr_arc_as_full_circle(Yes;No)输入G75指令时如有缺少角度时的处理方式是:零的角度转为完整的圆否:零的角度转为零长度的线iol_gbr_brk_diag_sqrs(Yes;No)是否打散方形的线是:在输入Gerber,RS-274X和Autoplot格式时,打散方形线二个pad加一条线替代方形线. 否:不打散iol_gbr_def_pentax(Yes;No) identify Gerber files as Pentax Gerber format by default预设的Gerber是否为Pentax格式iol_gbr_diag_type(1;2)Gerber输入时方形线的处理方式1:线 2.外框形注意:这一个参数只有在"iol_gbr_brk_diag_sqrs = Yes"有做用.假如iol_gbr_brk_diag_sqrs = No时物件为线-----------------------------------------------------------------------------------------------------------1. get_confirm_undo=yes Demand user confirmation before undo operation.请求使用者在undo 操作前确认2. get_def_units=inch Default units (Inch, MM) This parameter defines the default units for the Graphic Editor upon system startup. 这个参数定义关于Graphic Editor 系统启动时的预设单位。
页次：1/39 (标准名称) Genesis作业流程标准书1.目的：建立CAM操作Valor Genesis流程之基本操作和必要程序。
Genesis 的操作主要应用于制前CAM接收客户原稿数据，制作厂内Data之操作系统，其功用在于方便制前作业和提供光罩绘片，同时亦可提供生产线所需求之Image File，俾能使得生产线产出之质量达到最佳状态。
2.范围：适用于计信厂设计课Valor Genesis 2000之操作3.权责:计信厂设计课4.参考文件:Genesis 2000 On Line Help5.定义:5-1.CAM : 辅助CAD转出之操作系统,本厂(计信厂)使用之系统为Genesis 2000。
5-2.Gerber : 系统作业用之格式,分为传统的274D 和274X。
5-3.Drill : 制作厂内Tooling 不可或缺之钻孔程序,提供于钻孔房或雷射钻孔房，格式为ExcellonII。
5-4.Image : 兼容于Genesis的一种Format,可用于底片需求时传送数据到Xpert绘片系统用。
5-5.Terminal : 启动Genesis 作业软件之程序(亦称shell)。
5-6.鼠标功能: 左键为[M1] ; 中键为[M2] ; 右键为[M3]。
5-7. RS-274D : 是Gerber Format的正式名称，正确称呼是EIA STANDARD RS-274D(Electronic Industries Association)主要两大组成：1.Function Code：如G codes, D codes, M codes 等。
2.Coordinate data：定义图像（imaging）撰写者：第 A 版日期：_09/13/2003 _页次： 2/39 (标准名称) Genesis 作业流程标准书撰写者： 第 A 版 日期：_09/13/2003 _ 5-8. RS-274X : 是RS-274D 的延伸版本，除RS-274D 之Code 以外，包括RS-274X Parameters ，或称整个extended Gerber format 它以两个字母为组合，定义了绘图过程的一些特性。
