2.3 瓦楞纸的种类：
瓦楞纸一般按层数分类：单层瓦楞纸板（衬板—瓦楞粘合作— 包装衬垫用）；三层的：面里两张牛皮卡或箱板纸，中间裱瓦椤纸 （制作中包装或小型外包装箱）；五层的：里、面、芯三张牛皮纸 或箱纸板，中裱两层瓦椤纸（耐压强度高，作纸箱用）；七层的： 用里、面、芯、底四张牛皮纸或相纸板，中裱三层瓦椤纸，用于大 型或负载特重的纸箱。
50
包装设计课程内容
2.0 瓦楞纸箱设计
全世界在整个纸制包装中，瓦楞纸包装箱约占50%以上，仅从这个数字即可 知此课的重要性。瓦楞纸箱又称大包装、运输包装、第三次包装等外包装。
2.1 瓦楞的形状
V型瓦楞纸：耐压，但缓冲性差，加压初期齿歪斜少，超负荷时，瓦楞常容易 被破坏。 U型：弹性好，缓冲性好，压力消除将可复原，但挤压强度低。 UV型：介于二者之间。
9
包装设计课程内容
1.1 包装结构设计步骤
(1)确定环境条件,即引起破损的外界因素（静态、动态的作 用力）。为堆码、震动、冲击等，无论是仓储还是运输，多 层堆码是节约面积不可避免的方法（节约仓储成本）。而堆 码在底层的承受压力最大，所以，包装设计不仅要考虑单个 商品重量，还要考虑多层堆时的抗压强度。 外界震动与冲击使包装物产生“加速度”，一旦超过其允许 值时（易损度棗即材料设计、结构设计的力学极限），包装 物即受损。
包装设计中的功能性永远是第一位的，无论设计怎样的造型都应赋予它简洁的 原则，符合人体工学的结构，构成一种对产品安全，对使用者方便的包装。
7
包装设计课程内容
包装的主要功能有以下六个方面： 1．容纳功能 2．保护功能 3．传达功能 4．便利功能 5．促销功能 6．社会适应功能
8
包装设计课程内容
1.0 纸盒包装设计

八、方便结构
方便作为包装的一个主要功能。如果说，包 装的“保护、宣传、美化”的三大基本功能是就 “物”而言，那么，包装的方便性则是针对“人” 即人体有关器官及器官的延伸部分而言，这就决 定了包装结构的方便性设计应当“以人为本”。 包装要方便装方便销售、方便携带、方便开启、 方便使用和方便回收。
组合盒可以是两件组合或多件组合。因此，组 合盒是指两个以上相等的基本盒在一页纸板上成 型，且成型以后仍然可以相互连接，从整体上组 成一个大盒。
图3-115 两件组合盒 图3-116 四件组合盒
由四个基本管式盒组成的正四边形环销式组合 盒，从成盒俯视图上可以看出，各角隅处的斜线为 该角角平分线，所以在展开结构图上相应部位的角 度为平分角即45°。
（1）反揿间壁式纸盒
图3-103 3×2管式间壁包装盒（直间壁板） （a）P型排列 （b）Q型排列
如果增加间壁板个数，因为内装物和间 壁盒高度一定，所以必然降低间壁板宽度 及强度。为此，可以将水平裁切线改成斜 裁切线。这样，不论为何值，间壁板宽度 不变。
图3-104 3×2管式间壁包装盒（斜间壁板）
图3-143 方便取出的结构之一
图3-144 方便取出的结构之二
2．方便回收
（1）方便回收的管式盒 纸盒成型后成为立体结构，这种结构占用空间
较大。在将废弃纸盒送到回收站之前，必须将纸盒 变成平板以方便存放和运输。虽然纸盒成型前肯定 是平板结构，但是大部分纸盒都是通过粘合成型， 所以通常不得不用力将纸盒撕开破坏其立体结构， 因此给回收带来不便。左图所示纸盒，通过在纸盒 的四条边上留下撕裂打孔线，很容易沿撕裂打孔线 将纸盒撕裂展开成二维平板结构。
台本身作为支架，以便于纸盒陈列，而陈列 台则是把纸盒作为支架，本身进行陈列。

折盖六角体
平 面 图
六角形折盖纸盒 这是一种六面体容器,有黏合的防震底和用衬角支撑的下按式底盖 顶盖平直的折线上有切口,从顶部的孔中可以取出商品.这可以用来展示大批量较长的物体,如钢笔 铅笔甚至瓶子.六个相同的面为图案的应用带来很好的机会.
平 面 图
两盒相互连接的纸盒 这种有两个小盒的纸盒是用一张纸制成的,不使用任何黏合剂,用于存放易碎品,如玻璃摆设等 复杂的折线与狭缝,可将另一个相同的纸盒与原来的连接,形成一个四盒纸盒.这样的设计与其他的多盒设计相比减少了机器加工和切割的成本.可调节的切口外形决定了所装入产品的形状.
拱顶纸盒
平 面 图
斜盖锥面 这项简单设计是一个有着锥形面和狭小底部的基本容器造型; 通过纸盒顶部的倾斜盒盖可以取出产品;这个例子显示出手柄作为选用件如何融入设计来美化包装。
平 面 图
多曲线纸盒 这一折盖纸盒很好地利用了曲线表面,展示了一个美观直立的容器 曲线轮廓有视觉上的感染力,是织物 礼品或糖果的理想包装.在制作过程中需要用胶,但很容易展平,须通过压按四面使容器竖立.
平 面 图
防水锥形容器 这种杯状容器顶大底小;四面呈锥形渐缩，里面衬有防水层，是脱水食品的理想包装; 这种设计允许水的注入使产品作为速食使用，折叠的设计防止漏水，并需要使用多层材料来保证防水的性能。
平 面 图
金块状纸盒 这种方锥形纸盒底部黏合;盒盖内折; 每一边都可以用来显示里面的产品。
平 面 图
CD包 这是一个设计精巧的CD存储套,打开后,用户可方便 有序的取出CD,沿折痕刻线折叠的部分托住CD,纸盒的连接处能将CD推出包装 这一设计也可用于其他需立体感包装的平面产品.
平 面 图
这种放置平面易碎产品的简单纸盒原本是用于存放CD的,但是这一设计原理可用来包装一系列不同的产品 产品插在切开的条状狭缝中,由剩下的折叠部分保护.这种具有吸引力的纸套不仅可以安放产品,也可按需要提供足够空间印刷图案.所选用的材料决定包装的保护性能,比如说,瓦楞纸可为易碎玻璃品提供特别的保护.

•
• • • • • • • • •
商品常用纸盒结构
1、插口式 纸盒包装结构设计 2、开窗式纸盒包装结构设计 3、手提式纸盒包装结构设计 4、抽屉式纸盒包装结构设计 5、变形式纸盒包装结构设计 6、有盖式纸盒包装结构设计 7、组合式纸盒包装结构设计 8、陈列式纸盒包装结构设计 9 、封闭式纸盒结构设计
10/29/2012
四、抽屉式纸盒包装结构设计
• 这种包装形式类似于抽屉的造型，盒盖与盒身是由两张纸成开，结构牢固便于多次使用。常见的有 口服液的包装、盒装巧克力，等等。
10/29/2012
抽屉式以叫抽拉式或中舟式。由盒身与抽匣组成，抽匣是内盒，能塞进外壳。盒身叫外壳或外盒 ，外盒 可以分一边开口和两边开口两种形式。由于抽屉式盒是双层结构又兼抽拉形式，因而具有较牢固厚 实、使用方便的特点。
10/29/2012
10/29/2012
八 陈列式纸盒包装结构设计
陈列式盒又可称“POP”包装盒，即可供广告性陈列，又能充分显示出包装物的形态。其形式： 一类是带盖的，展销时将盖打开，运输时又可将盖合拢；另一类是不带盖的，可露天陈放。它起到 了陈列商品、宣传商品和自我介绍商品的作用。
10/29/2012
10/29/2012
摇盖式指盖体与盒体结合在一起的折叠纸盒。即盖的一边固定而摇动开启。盖的设计形式有无 侧边的平折盒盖，有两个侧边的带帘折合盖，几个折翼自由折叠的折合盖等。一般只用一片纸板成 形，式样较多。 香烟盒就是最典型的。
10/29/2012
七、组合式纸盒包装结构设计
• 组合式包装多用在礼盒包装中，这种包装形式中既有个包装又有中包装，它的特点是贵重华丽，但 成本较高。
5132020七组合式纸盒包装结构设计组合式包装多用在礼盒包装中这种包装形式中既有个包装又有中包装它的特点是贵重华丽但成本较高

封口利用纸的弹性。 H、防伪式
封口采用齿状裁切线，只能一次性开启，通过破坏 包装完整性以防止有人在此利用包装进行仿冒，多用于 饮料、胶卷。
7
（2）管状盒底结构 A、别插式锁底 B、自动锁底式 C、间壁封底式
8
2、卧式纸盒结构 多用于服装、食品、药品等商品。 （1）盒身结构 A、别插式 B、栓锁式 C、粘合式
包装设计—— 包装纸盒结构设计
1
一、管状纸盒结构
（1）管状盒盖结构 A、插入式： 盒盖分为三个边，左右两边对称内折，主盖通过伸长的盒盖 内折切入盒体。
2
B、锁盖式： 通过两侧边内折，前后的摇盖相互插接锁闭，盒盖
插接比较牢固，但开启合闭时稍有些麻烦。
3
C、插锁式 是插入和锁盖相结合的一种方式，合闭后的盒盖
也较为牢固。
4
D、摇盖插入 具有插入和咬合双重特点，合闭后非常牢固。
E、粘合封口式 密封性好，适合自动化生产，但只是一次性开启
使用。适合粉状物的封口，比如洗衣粉等商品。
5
么么么么方面
Sds绝对是假的
F、循环摇盖式 此种锁合式严密，紧凑，并且具有优美的造型，
多用于礼品包装，但开启合闭比较麻烦。 G、弧线封口式
9
（2）盒盖构 A、罩盖式 B、摇盖式 C、抽屉式 D、书本式
10
3、手提式结构 A、手提式 B、手提袋式
11

4
四、常用管式折叠纸盒
（1）反向插入式盒型
反向插入式盒型，国际标准名称为“REVERSE TUCK END”，
简20写21/1为0/1R0.T.E，它可称为纸包装盒的鼻祖，是最原始的第一个盒
5
型。
国际标准中小型反相盒盖纸盒各主要尺寸公式
1、糊头尺寸可在10～16mm 2、当盒宽16～20mm，插舌为10mm 3、当盒宽20～24mm，插舌为13mm 4、当盒宽24～38mm，插舌为16mm 5、当盒宽38～57mm，插舌为20mm 6、当盒宽57～108mm，插舌为22mm 7、当盒长为20～30mm，肩为3mm 8、当盒长为30～60mm，肩为5mm 9、当盒长为60～120mm，肩为7mm 10、母锁扣＝公锁扣＋2mm 11、防尘翼可为1/2宽＋1/2插舌，或多 于或少于此尺寸，完全依据需要而定， 但不得大于1/2长，不然左右两片会重 叠在一起。
自动锁合底是目前被
广泛接受的，具有坚
固、高效美观特点的
的盒底锁合方式。它
的缺点是结构比较复
杂，生产速度慢，制
作成本相对较高，一
般生产量低于两万个
是不2大021经/10济/10的。
13
（6）自动锁合底盒型
2021/10/10
14
（6）自动锁合底盒型
从盒底结构图上看，多处出现 45° ， 其 中 糊 头 的 45° ， 是 与 一 般纸盒的盒样不一样的，原因是： 糊 头 的 45° 在 成 型 时 会 与 最 左 边 的 盒 宽 45° 交 汇 的 ， 目 的 是 在 成 型 时 不 与 盒 宽 的 45° 重 叠 ， 避 免 了互相阻碍。
2021/10/10
20
一、管式折叠纸盒各部结构名称

取出、开启
结构简单
1）插入式
1）插入式
2）锁口式
2）窝进式
3）插锁式
3）锁底式
4）窝进式 5）揿封式
4）自动锁底 5式）间壁封底式
6）粘合式
(c) 6）间壁自锁式
图87图） ）33-图显 摇-3图63开 盖3根-根-4痕 式5据据式间涂根组壁胶据合结位结盒构置构结作设尺构业计寸设87线作设））计设业计正粘作计线作掀合业业封封线线底底式式 5
缺点管管式盘盘式管盘式非管非盘式按内装物按造型按结构按标准按功能纸盒容积22内装物质量纸板厚度纸盒容积22内装物质量纸板厚度03003006506501000100013001300180000110110230230340340450450570460510560610661800250025003300330041004100490049006150057068068091091113113170170227071076081091102表221折叠纸盒选用纸板厚度表内装物不承重32折叠纸盒结构设计4ppt课件一管式折叠纸盒5平分角1定义便于充填取出开启33插锁式11插入式22锁口式66粘合式55揿封式44窝进式88显开痕式77摇盖式保证强度结构简单33锁底式11插入式22窝进式66间壁自锁式55间壁封底式44自动锁底式88正掀封底式77粘合封底式2盒体结构4盒底结构3盒盖结构根据工艺条件设计作业线22作业线11印刷面半切线1涂胶位置2结构尺寸间壁结构组合盒图333根据涂胶位置设计作业线c图335间壁结构作业线设计图332奇数棱柱类折叠纸盒作业线设计图331印刷面半切线图334根据结构尺寸设计作业线图336根据组合盒结构设计作业线二结构设计5ppt课件定义从结构上
30
a、中心啮合点On的确定：

作业线的选取原则
使纸盒在自动粘盒机上平折次数最少，且方便粘盒机自动操作。
UP
图3-6 复杂偶数棱柱类折叠纸盒作业线设计
图3-7 变形偶数棱柱类折叠纸盒作业线设计
资料链接5： 折叠纸盒的自动粘合成型工艺
1-给纸 2-预折 3-涂胶 4-折叠 5-排列 6-固胶
6
5
4
3
2
1
折叠纸盒自动成型视频演示

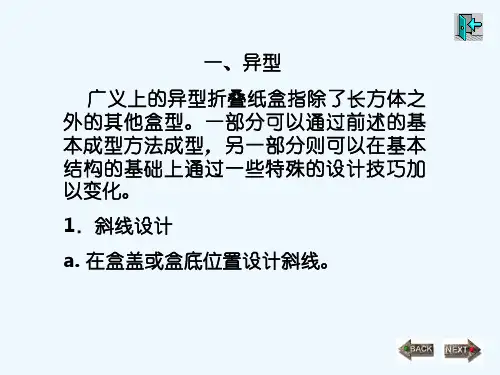

盒底结构不平稳自锁底纸盒成型特点图344四棱柱折叠纸盒自锁底结构图346正三棱柱管式折叠纸盒自锁底结构图347正八棱柱管式折叠纸盒自锁底结构异型管式折叠纸盒自锁底结构图348异棱柱折叠纸盒自锁底结构图349异型管式折叠纸盒自锁底结构图350自锁底结构的变形图35123间壁封底式结构设计程序间壁封底式盒底结构图35232间壁封底式结构设计程序图353间壁自锁底结构图353间壁自锁底结构图355间壁自锁底结构图356利用平分角设计异形盒31以巧克力糖果类小食品为例设计并绘制内装容量不大于200g的小包装一款
（管式折叠纸盒在成型特性与 制造技术上具有共性。）
(b) 盘式盒：Tray 从结构上定义 由一页纸板以盒底为中心，四周
纸板呈90度角折叠成主要盒型，
角隅处通过锁、粘或其他方法封 闭成型；如需要，这种盒型的一 个体板可以延伸组成盒盖。
TOP
资料链接4： 折叠纸盒的作业线（1）
作业线（Working Score） 为使纸盒在平板状态下制造商接头能准确接合，盒坯需要 折叠180°的压痕线。 如在盒体呈立体状态时该作业线又起成型作用的，则称之 为成型作业线，否则称之为非成型作业线。
耐折纸板品种有标准纸板、白纸板、盒纸板、挂面纸板、 牛皮纸板、双面异色纸板、玻璃卡纸及其他涂布纸板等。

26
整理ppt
纸箱结构要素
A、箱体造型
箱体尺寸主要指长、宽、高的比例，三者之间的比例关系直接影响到纸箱的抗压强 度。同样材料如果纸箱的长宽不变，高度越高，抗压强度越低；而高度不变，周长 不变，那么长与宽的比例越大，抗压强度越低。
B、内部结构
纸箱为了形成整体良好的保护功能，在箱体内需要增加各种附件，如衬板、隔板、 环套、防潮纸等。采用不同的附件，可改变纸箱的抗压强度、防潮性能、防震性能 等各种保护功能。特别对于易碎产品和结构造型比较复杂的产品，设计好内部结构 是非常重要的，可以采用定位、隔离、架空、合理爿陟U等方法，保护产品在运输 销售过程中不受损坏。
这种具有防震底、缓 冲顶和折盖封口的纸 盒，是为礼品和高档 商品的包装而设计的。 绳索的使用不仅为纸 盒提供了手提柄，也 使这一漂亮的坚固的 手提袋得以完整。优 质材料的使用加上美 观的装饰细节，是这 种精美的纸盒不仅适 合用于运送，也为内 部展示的产品增加了 外观价值。
55
整理ppt
平面图
56
整理ppt
2
纸包装分类
一、纸 盒 类 型 二、纸 箱 类 型 三、纸 袋 类 型 四、纸 罐 类 型 五、纸 杯 类 型
3
整理ppt
整理ppt
材料的应用
在纸材料中，常用的制做纸盒的板纸有白板纸、黄板纸和色板 纸三种。在商品包装中，使用涂层白板纸为最多。 在材料选用时，首先应当考虑包装物品的形态，是多水分物品、 湿性物品、液体物品还是固体物品，是高脂肪物品还是冷冻物 品等。必须注意品质保护性、安全性、操作性、方便性、商品 性和流通性事项。另外，还要考虑商品的用途、销售对象和方 式、运输条件等等。
套筒式纸盒镶装纸盒衬垫盖纸盒异形纸盒抽屉式纸盒有肩纸盒带铰接盖的纸盒倾斜盒面纸盒全天叩地式纸盒盒中盒特制品纸盒有格子板纸盒有内隔板纸盒等
