网络RTK技术在数字化测图中的应用

RTK与全站仪联合作业实现任楼矿区数字化测图摘要:本文主要介绍了利用RTK联合全站仪实现数字化测图的野外数据采集,简要介绍了其方法和步骤,并说明了RTK与全站仪联合进行数字化测图是一种高速度、高效率的新方法。

关键词:RTK 全站仪数据采集数字化测图皖北煤电集团有限责任公司任楼煤矿因为煤田开发、矿山生产和建设规划的需要,决定在任楼矿西北部地区建立D级GPS控制网和四等水准高程网并施测20平方公里1:2000数字地形图,徐州师范大学08科测班利用数字测图实习时间承担了该项任务。

并在20天的时间内完成了基本控制测量(D级GPS控制点34个,四等水准路线长50公里)和20平方公里的1:2000数字地形图的测绘任务。

1 测区概况任楼矿区位于宿州市西南约30公里处,位置在宿州、淮北和蒙城三市的交界处,平均海拔25m～26m之间,地形较平坦,测区位于任集镇以北,孙疃镇以南,东起太平集,西至郜油坊。

测区内有任老家、太平集、郑桥庄等30个村庄,老式居民院落分布杂乱无章,施测有相当难度。

孙任公路从测区中央穿过,测区内部均为农村土路,路面高低不平,行车较为困难。

测区属暖温带大陆性季节气候。

四季分明,气候宜人,年平均温度16.5℃,年平均降水量约650mm。

测区内通讯较为发达,移动、联通、电信网络覆盖整个测区。

2 作业技术依据(1)《全球定位系统(GPS)测量规范》;B/T18314—2001;(2)《国家三、四等水准测量规范》;.B12898—91;(3)《1:500、1:1000、1:2000地形图图式》;GB/T7929-1995;(4)技术设计书。

3 坐标系统(1)平面基准采用1954年北京坐标系。

(2)高程基准采用1956年黄海高程系。

4 地形图测绘4.1 基准站、移动站的设置及点校正RTK测量时,分为CORS工作模式和传统RTK工作模式,前者单移动站就可以作业,而后者则至少需要两台接收机,一台接收机做基准站,另一台做移动站,基准站实时地通过数据链将差分改正信息通过数据链发送给移动站,移动站通过数据链接收差分数据,并实时进行解算处理,从而实时得到移动站的高精度位置,而传统RTK工作模式根据数据链的不同又分为电台工作模式和GPRS工作模式,采用电台传输数据的称为电台工作模式,采用GPRS传输数据的称为GPRS工作模式。

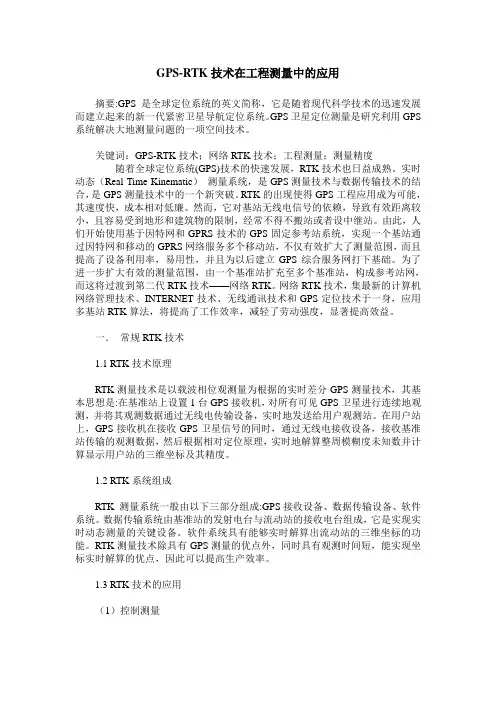

GPS-RTK技术在工程测量中的应用摘要:GPS是全球定位系统的英文简称，它是随着现代科学技术的迅速发展而建立起来的新一代紧密卫星导航定位系统。

GPS卫星定位测量是研究利用GPS 系统解决大地测量问题的一项空间技术。

关键词：GPS-RTK技术；网络RTK技术；工程测量；测量精度随着全球定位系统(GPS)技术的快速发展，RTK技术也日益成熟。

实时动态（Real Time Kinematic）测量系统，是GPS测量技术与数据传输技术的结合，是GPS测量技术中的一个新突破。

RTK的出现使得GPS工程应用成为可能，其速度快，成本相对低廉。

然而，它对基站无线电信号的依赖，导致有效距离较小，且容易受到地形和建筑物的限制，经常不得不搬站或者设中继站。

由此，人们开始使用基于因特网和GPRS技术的GPS固定参考站系统，实现一个基站通过因特网和移动的GPRS网络服务多个移动站，不仅有效扩大了测量范围，而且提高了设备利用率，易用性，并且为以后建立GPS综合服务网打下基础。

为了进一步扩大有效的测量范围，由一个基准站扩充至多个基准站，构成参考站网，而这将过渡到第二代RTK技术——网络RTK。

网络RTK技术，集最新的计算机网络管理技术、INTERNET技术、无线通讯技术和GPS定位技术于一身，应用多基站RTK算法，将提高了工作效率，减轻了劳动强度，显著提高效益。

一．常规RTK技术1.1 RTK技术原理RTK测量技术是以载波相位观测量为根据的实时差分GPS测量技术，其基本思想是:在基准站上设置1台GPS接收机，对所有可见GPS卫星进行连续地观测，并将其观测数据通过无线电传输设备，实时地发送给用户观测站。

在用户站上，GPS接收机在接收GPS卫星信号的同时，通过无线电接收设备，接收基准站传输的观测数据，然后根据相对定位原理，实时地解算整周模糊度未知数并计算显示用户站的三维坐标及其精度。

1.2 RTK系统组成RTK 测量系统一般由以下三部分组成:GPS接收设备、数据传输设备、软件系统。

RTK技术在测绘工程中的应用及探讨摘要：RTK技术，是GPR测量技术与数据传输技术的结合，是GPS测量技术中的一个突破。

文章分析测绘工程的应用技术，探讨其在测绘工程中的应用。

关键词：RTK技术；测绘；工程；应用引言随着科学的不断发展，近些年在技术方面的发展也有了突飞猛进的变化，对于社会环境中的行业发展而言，不仅带来了发展的机遇，同时也面临着严峻的竞争形势。

一、测绘工程技术和仪器发展历程（一）测绘技术的发展社会与科学技术不断发展，各种新技术、新方法以及新理念的逐渐涌现与健全，各种技术方式都有了一定程度的变化，而且也形成各种以现代化技术标准为主的综合性管理措施与管理模式，现今常见的测绘工程技术主要包括计算机技术、智能技术、空间技术、卫星技术等不同新型技术体系，然而传统的技术方式已逐渐实现完善和提高。

（二）测绘仪器的发展在现今社会与科学技术的发展前提下，测量仪器逐渐趋向于自动化、数字化以及智能化方面提高，同时塑造成一套综合性、系统化的管理工作形式，同样是社会发展中人们最为注重的部分。

现今，传统的光学测量仪器随着的发展逐渐被淘汰，不同的全站仪、导航仪、电子经纬仪等逐渐替代。

其中全站仪可以说是整个工程测量行业中主体代表性的仪器，其是电子经纬仪与测距仪的集成体，也是整个社会发展中最为受人们注重的环节。

全站仪的运用不仅使得测绘工程的测量成果尤为的准确，而且保障了各种测量参数的记录、存储与运算，最终使其成果被运用的尤为合理和科学。

到现在为止的社会发展中，各种测量仪器的运用比较成熟，更甚者出现了自动目标识别全站仪，其仪器在运用过程中能够自动跟踪与控制测量目标，最终取得三维坐标与工作体系。

而其全站仪在运用的过程中不仅拥有电子测角与电子测距的功能，而且可以按照目标地点实行三维目标的确定，对不同高精度工程测量要求较为全面与完善。

二、RTK技术主要的工作原理和特点在当前，我国在科学技术方面的水平有了日渐的提高，所以这也就说明第一生产力就显得尤为重要了，在其它领域是这样，但在测绘工程当中则更为重要，它主是要是借力于一定的科学技术水平从而对缺陷进行有效的弥补，这种技术是比较先进的一种测量应用，主要是利用GPS上的接收机对卫星信号进行接收，并且作为移动站。

网络 RTK技术在城市工程测量中的运用摘要：网络RTK技术是近年来用于城市工程测量的一项新兴技术，网络 RTK 是对传统和常规 RTK的拓展和延伸，相比于常规RTK来说，网络RTK借助于信息化和大数据技术，具备更加明显的优势。

尤其是在城市工程测量领域，网络RTK 技术具有更为规范化的操作基准、更为高效的数据采集以及最小的误差积累，同时网络RTK的应用还能够减少工程测量中人力物力等资源的投入，为城市工程测量和国土资源项目开发提供了重要的技术支持。

本文就主要围绕网络RTK技术在城市工程测量中的应用优点、应用领域以及应用中需要注意的关键点展开具体的分析和研究。

关键词：网络RTK技术；城市工程测量；运用网络RTK技术也可以被称为实时动态技术，其实网络RTK就是基准站RTK，是近年来在传统常规RTK和差分GPS基础上建立起来的一种新技术，是GPS技术在勘测领域的一项重大技术突破，目前该项技术尚处于起步和快速发展阶段。

网络RTK系统主要是由基准站、流动站、数据处理中心以及数据通信线路组成，具体的工作原理就是在进行城市工程测量的过程中，由基准站上的 GPS接收机将连续观测所获得的数据通过数据通信链实时的将相关的数据和资料传送到流动站接收机中，流动站接收机接收之后就启用数据处理中心来进行相应的数据处理。

[1] GPS网络RTK技术的应用，能够极大的提升城市工程测量的准确性、及时性，同时提高工程勘测作业的工作效率，能够为城市建设提供重要的基本保障，当前网络RTK技术已经成为城市GPS应用的发展热点之一。

一、网络RTK技术的应用优点1、规范化测量网络RTK技术应用的基本原理就是在一个较大的区域内设置多个基准站，构成一个基准站网，并且形成网状的覆盖，由这些基准站中的一个或者是多个为基准计算和发布GPS改正信息，数据处理中心可以根据流动站送来的近似坐标判断出该站位于由哪三个基准站所组成的三角形内，然后根据这三个基准站的观测资料，求出流动站所受到的系统误差，借鉴广域差分GPS和具有多个基准站的局域差分GPS中的基本原理和方法来消除或者是消弱系统误差，获取更为精确的测量结果，[2]从而建立统一的标准的规则，这样能够有效的避免在同一个区域范围内出现多个不相同坐标，导致数据采集基准和坐标系不一致的情况，从而最大限度的减少数据之间存在的误差，实现更为精准和规范化的工程测量。
