崩塌危岩体地质灾害的稳定性分析与防治措施研究崩塌危岩体地质灾害是指岩石在地壳运动、地质构造变形、水文地质及自然力的作用下，发生破碎、崩塌、坍塌等失稳现象，给人类生命财产造成重大威胁的地质现象。
稳定性分析与防治措施研究是预防和减少崩塌危岩体地质灾害发生的重要手段。
本文将从崩塌危岩体地质灾害的稳定性分析和防治措施研究两个方面进行探讨。
一、崩塌危岩体地质灾害的稳定性分析1.地质勘察：地质勘察是崩塌危岩体地质灾害稳定性分析的基础。
通过野外实地考察和室内实验，获取崩塌危岩体的地质数据，如岩石的性质、岩体的构造、节理系统、断裂体等。
同时，还需要对周边环境进行环境调查，如地表水的排水情况、降雨量、地下水位等因素。
2.力学参数测定：力学参数是评价崩塌危岩体稳定性的关键因素。
通过采集样品进行力学试验，测定岩石的抗压强度、抗拉强度、剪切强度等力学参数，并结合岩体的节理角、节理间距等因素，综合评估岩体的稳定性。
3.数值模拟：数值模拟是一种常用的崩塌危岩体稳定性分析方法。
通过建立岩体模型、应力分析模型和破裂模型，利用相应的软件进行模拟，模拟岩体的失稳过程及其影响范围，预测崩塌危险性。
1.加固措施：加固措施是稳定崩塌危岩体的关键手段。
可以采用钢筋混凝土加固、喷射混凝土加固、锚索加固等方式，对崩塌危岩体进行加固设计和施工，提高岩体的抗震抗滑能力，延缓崩塌的发生。
2.排水措施：排水措施是减少崩塌危岩体地质灾害的有效手段。
通过排水系统，及时将降雨水分和地下水排出，保持岩体的稳定性。
可以采用水平排水和垂直排水的方式，根据实际情况选择合适的排水方案。
3.监测预警：监测预警是及时发现崩塌危岩体的变形和失稳状态的重要手段。
可以利用现代科技手段，如遥感技术、卫星监测、地质雷达等，对崩塌危岩体进行实时监测和预警，及时采取相应的防治措施，减少灾害发生的风险。
4.人工措施：人工措施是预防和减少崩塌危岩体地质灾害的重要手段。
可以通过搭建坡面桩支撑、设置护岩网、挂绳索网、铺设钢筋网等方式，对岩体进行人工加固，防止岩体的破坏和崩塌。
崩塌危岩体地质灾害的稳定性分析与防治措施研究稳定性分析是崩塌危岩体地质灾害研究的重要内容之一、其目的是通过分析岩体的力学性质和外力作用情况，评估岩体的稳定性。
稳定性分析常用的方法有解析法、试验法和数值模拟法。
解析法是通过分析岩体内部应力和变形的数学模型来预测其稳定性。
例如，通过应力和位移边界条件，可以推导出对应的稳定性方程，进而求解岩体的稳定状态。
这种方法适用于岩体较简单的情况，但实际工程中往往存在复杂的地质条件和力学问题，因此其应用范围有限。
试验法是通过实验的方式来模拟分析岩体的破坏过程和稳定性变化。
例如，可以通过室内试验或者现场试验的方法，对岩体进行加载、变形、破裂等测试，进而确定其稳定性。
试验法能够为稳定性分析提供准确的数据，但其局限性在于试验成本高、周期长，且试验结果受试验条件的限制。
数值模拟法是通过数值计算的方式，在计算机上建立岩体的数学模型，模拟岩体的应力、变形和稳定性变化。
数值模拟法主要包括有限元法、边界元法、离散元法等。
这些方法可以较好地模拟岩体的复杂力学行为，对于评估岩体的稳定性具有重要意义。
防治措施研究是为了减少崩塌危岩体地质灾害对人类生命财产造成的损失，保护环境和社会稳定。
针对不同的灾害区域和岩体特性，可以采取不同的防治措施。
一方面，可以通过地质灾害监测与预警系统，及时了解岩体的变形变化，预测地质灾害的发生。
同时，加强对危险区域的监测和监控，实时监测岩体的变形与位移，及时采取防护措施，确保人员安全。
另一方面，可以采取工程措施对岩体进行稳定治理。
例如，通过加固岩体的方法，包括钻孔注浆、爆破压裂、锚杆加固等，增强岩体的承载能力和抗滑能力，提高其稳定性。
此外，还可以采取生态措施，如植被恢复、防护林带的建设等，通过保护和恢复植被，增加地表抗滑能力，减少地质灾害的发生。
综上所述，崩塌危岩体的稳定性分析与防治措施研究是减少地质灾害对人类生命财产造成损失的重要工作。
通过稳定性分析，可以了解危岩体的稳定性状况，评估崩塌的危险性。

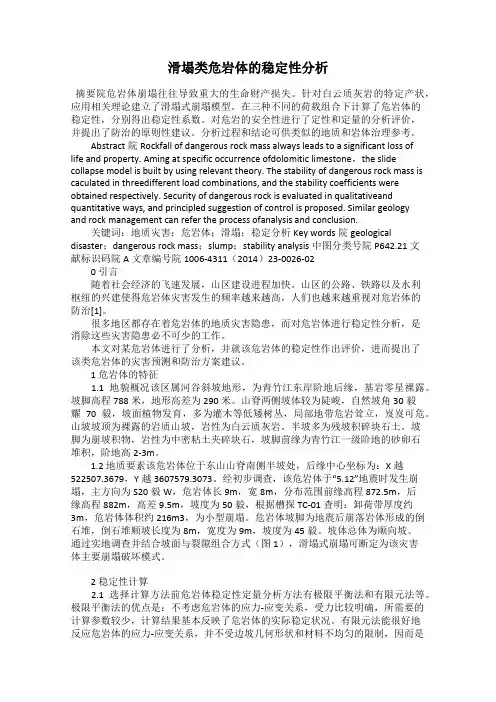

滑塌类危岩体的稳定性分析摘要院危岩体崩塌往往导致重大的生命财产损失。
针对白云质灰岩的特定产状，应用相关理论建立了滑塌式崩塌模型。
在三种不同的荷载组合下计算了危岩体的稳定性，分别得出稳定性系数。
对危岩的安全性进行了定性和定量的分析评价，并提出了防治的原则性建议。
分析过程和结论可供类似的地质和岩体治理参考。
Abstract院Rockfall of dangerous rock mass always leads to a significant loss oflife and property. Aming at specific occurrence ofdolomitic limestone，the slide collapse model is built by using relevant theory. The stability of dangerous rock mass is caculated in threedifferent load combinations, and the stability coefficients were obtained respectively. Security of dangerous rock is evaluated in qualitativeand quantitative ways, and principled suggestion of control is proposed. Similar geologyand rock management can refer the process ofanalysis and conclusion.关键词：地质灾害；危岩体；滑塌；稳定分析Key words院geological disaster；dangerous rock mass；slump；stability analysis中图分类号院P642.21 文献标识码院A 文章编号院1006-4311（2014）23-0026-020 引言随着社会经济的飞速发展，山区建设进程加快。
探究崩塌危岩体稳定性评价
崩塌危岩体是指由于地质、地形、气候等多种不利因素，已有一定形变或受力状态不良的岩体，存在发生破坏和崩塌的危险。
对于崩塌危岩体的稳定性评价，可以通过以下几个方面进行探究。
一、岩体工程地质勘察
岩体工程地质勘察是崩塌危岩体稳定性评价的基础，主要内容包括岩体结构、岩体裂隙、岩体构造、岩质性质、地形地貌、地下水位等因素的详细勘察和记录。
通过岩体工程地质勘察，可以初步确定危岩体的稳定性情况和影响因素，为后续的稳定性评价提供必要的数据基础。
二、岩体力学性质试验
岩体力学性质试验是崩塌危岩体稳定性评价的重要内容之一。
主要包括岩样采集、物理力学试验、水力力学试验、原位监测等多个方面。
这些试验可以了解岩体的强度、稳定性、变形特征、裂隙发育等情况，通过对试验数据的分析及综合评判，可以初步判断危岩体的稳定性。
三、数值模拟分析
数值模拟分析是通过计算机模拟危岩体整体受力特性和变形情况的方法，可以更加深入的探究危岩体的稳定性。
数值模拟分析可以通过有限元法、边界元法、离散元法等方式进行，实现岩体的力学、水文和水力力学相互耦合的模拟。
通过数值模拟分析，可以准确计算出危岩体的稳定性系数，提供科学的决策依据。
综上所述，崩塌危岩体稳定性评价是一个复杂的过程，需要从多个方面进行探究。
岩体工程地质勘察、岩体力学性质试验和数值模拟分析是稳定性评价的主要内容，通过将它们有机结合，丰富多样的数据得以综合分析和判断，为地质工程稳定性问题提供科学的解决方案。
附件2危岩体稳定性分析1、WY-01危岩体稳定性定量评价1计算模型从工程防治的角度按照危岩失稳类型进行分类，可将危岩概化分为滑移式危 岩、倾倒式危岩和坠落式危岩 3类。
WY-01危岩体为滑移式危岩；其软弱结构 面倾向山外，上覆盖体后缘裂隙与软弱结构面贯通， 在动水压力、地震和自重力 作用下，缓慢向前滑移变形，形成滑移式危岩，其模式见图（图3-1）。
危岩后缘2计算公式①后缘有陡倾裂隙、滑面缓倾时，滑移式危岩稳定性按下式计算:K(Wcos Qsin V sin V)tg c l K 二后缘裂隙图3-1滑移式危岩示意图ne地下水位危岩体 扬压力U危岩前缘9Wcos e : 7W轨弱结构面静水压力V=h图3-2滑移式危岩稳定性计算示意图（后缘有陡倾裂隙）Wsin 日+ Q COST+ V cos6式中：V——裂隙水压力(kN/m),,hw ――裂隙充水高度(m)，取裂隙深度的1/3。
yw——取10kN/m。
Q——地震力(kN/m)，按公式Q = e W确定，式中地震水平作用系数七级烈度地区e取0.075;K——危岩稳定性系数；c――后缘裂隙粘聚力标准值(kPa)；当裂隙未贯通时，取贯通段和未贯通段粘聚力标准值按长度加权和加权平均值，未贯通段粘聚力标准值取岩石粘聚力标准值的0.4倍；――后缘裂隙内摩擦角标准值(kPa)；当裂隙未贯通时，取贯通段和未贯通段内摩擦角标准值按长度加权和加权平均值，未贯通段内摩擦角标准值取岩石内摩擦角标准值的0.95倍；二一一软弱结构面倾角(°，外倾取正，内倾取负；W——危岩体自重(kN/m3)。
3危岩稳定性计算结果根据危岩结构特征和形态特征，②区危岩破坏模式主要为滑移式。
(1)计算参数：崩塌区出露地层为第四系崩坡积物和石炭系太原组，根据附近工程岩体参数及工程类比得出物理力学参数见表：注：由于坡表白云岩、灰岩多为强〜弱风化强卸荷岩体，其参数均参考类比相似强〜弱风化强卸荷岩体参数。
浅析危岩稳定性方法一、我国危岩研究现状危岩崩塌、山体滑坡、泥石流等地质灾害时有发生，灾害多发地区集中分布在15个地区，受灾面积达173万平方公里，尤其是公路、铁路等线状工程受害最为严重。
由于灾害发生具有隐蔽性强、受灾面广、受灾点多等特点，给公路、铁路沿线沿线带来严重的生命及财产安全威胁[1]。
铁道部门自上世纪中期加大对铁路沿线危岩的重视，危岩研究也成为重点研究对象，国内专家在这方面的研究也取得十分显著的成果，结合危岩特性，根据地质情况、路面情况对危岩风险水平作出评估。
当然，由于危岩体属于边坡工程研究的范畴，遵循边坡工程的学科体系，所以对危岩体的研究必须要按边坡工程研究的套路进行，对多种学科进行渗透、结合，除了数学、岩土力学、工程力学、工程地质学等学科以外，还要结合岩土工程测试技术、计算机仿真等技术，我们虽然取得令人瞩目的丰硕成果，但还有很多实际的问题急需解决。
危岩体工程的地质条件复杂、裂缝多、软弱夹层相互交割，其破坏形式多种多样，失稳原因复杂性、隐蔽性给稳定评估工作带来极大困难，因此，对于危岩研究的力度和重视不容懈怠。
我国对危岩和崩塌地质灾害稳定性的研究主要分三个阶段：定性分析阶段、理性认识阶段、成熟稳定阶段。
定性分析阶段是指七十年代以前，对其研究仅仅停留在对危岩崩塌及其他地质灾害的定描述与识别的层面。
第二个阶段是七十年代到八十年代，对其认识从感性上升到理性，分类研究危岩、崩塌形成機制的主要特点，积极开展数值模拟和物理模拟，将重大地质灾害的变形破坏机制再现；第三个阶段是指八十年代以后，随着计算机技术的飞速发展，实现了边坡数值的模拟技术，利用计算机对边坡开挖至破坏过程进行定量或者半定量地模拟，这已成为危岩、崩塌研究的新方向。
另外，诸如信息论方法、系统论方法、模糊数学等理论也为半坡稳定性研究注入新的生命力，开辟了更为广阔的前景[2]。
二、危岩类型结合实际调查，根据危岩的几何特征、边界结构面特征、岩体结构特征、组合关系和特性，把危岩分为砌块式、孤立式、软弱基座式、楔块式、倾倒式、悬挂式和贴坡式等七种基本的类型。
