表3.6-1 W1危岩体特征、稳定性评价及整治方案建议说明表位置剖面1计算受力分析图aβαbvGOHhhwh危岩照片岩性变质砂岩基座岩性变质砂岩岩层产状273°∠28°分布高程（m）861.90～857.42 危岩形态不规则块体块体规模（m）（长×高×厚）3.3×3.75×1.5 危岩体积（m3）18.56主崩方向（°）76°崩塌方式滑移式最大垂直落差(m)136.90m最大水平落距(m)95.67m控制结构面及其描述①组裂隙，产状为87°∠55°，延伸3～4m，间距0.50～2.00m，张开度20～30mm，裂面粗糙，局部粘土或碎石充填；②组裂隙，产状为200°∠76°，延伸3～5m，间距3.00～4.00m，张开度5～20cm，裂面粗糙，局部粘土或碎石充填；③岩层产状：273°∠28°④边坡坡向：75°∠70°剖面、立面图比例尺：1:10075°51'结构面赤平投影分析图NESW1234①岩层产状：273°∠28°②裂隙LX1产状：87°∠55°③裂隙LX2产状：200°∠76°④边坡坡向：75°∠70°稳定性定性分析基本稳定稳定性定量分析计算参数γ天=23.6kN/m3,γ饱和=23.8kN/m3 ,S=29.56㎡ Q=34.88 kN/m，α=70°,L=3.35m，h w=2.12m。
计算结果及稳定性分析工况1 F=1.324工况2 F=1.190工况3 F=1.268稳定性综合评价工况1 稳定工况2 欠稳定工况3 基本稳定治理措施建议清除表3.6-2 W2危岩体特征、稳定性评价及整治方案建议说明表位置剖面2计算受力分析图aβαbvGOHhhwh危岩照片岩性变质砂岩基座岩性变质砂岩岩层产状273°∠28°分布高程（m）851.12～848.29 危岩形态不规则柱状块体规模（m）（长×高×厚）3.14×4.31×1.4 危岩体积（m3）8.44主崩方向（°）123°崩塌方式倾倒式(重心在内) 最大垂直落差(m)125.32m最大水平落距(m)60.50m控制结构面及其描述①组裂隙，产状为130°∠40°，延伸3～8m，间距1.00～5.00m，张开度10～20mm，裂面粗糙，无充填；②组裂隙，产状为200°∠78°，延伸3～5m，间距3.00～4.00m，张开度5～30cm，裂面粗糙，无充填；③岩层产状：273°∠28°④边坡坡向：123°∠55°剖面、立面图比例尺：1:100123°37'结构面赤平投影分析图NESW1234①岩层产状：273°∠28°②裂隙LX1产状：130°∠40°③裂隙LX2产状：200°∠78°④边坡坡向：123°∠55°稳定性定性分析稳定稳定性定量分析计算参数γ天=23.6kN/m3,γ饱和=23.8kN/m3 ,S=2.77㎡ Q=3.27 kN/m，α=66°，β=80°,f lk=108kPa， H=3.2m，h=3.19m，a=0.58m，b=0.79m,h0=1.61m。
4.2危岩体稳定性计算及评价4.2.1计算模型目前，按照不同的标准，危岩分类系统多样，但是，从工程防治的角度按照危岩失稳类型进行分类更有价值，可将危岩概化分为滑移式危岩、倾倒式危岩和坠落式危岩3 类。
计算公式参考重庆市地方标准《地质灾害防治工程勘察规范》（DB50/143-XXXX）中（30）～（50）计算公式。
勘查区内主要为滑移式危岩、倾倒式危岩；当软弱结构面倾向山外，上覆盖体后缘裂隙与软弱结构面贯通，在动水压力和自重力作用下，缓慢向前滑移变形，形成滑移式危岩，其模式见图(图4.2-1)；当软弱夹层形成岩腔后，上覆盖体重心发生外移，在动水压力和自重作用下，上覆盖体失去支撑，拉裂破坏向下倾倒，形成倾倒式危岩(图4.2－2)。
图4.2－1 滑移式危岩示意图图4.2－2 倾倒式危岩示意图1、滑移式危岩体计算（1）计算模型图4.2－3 滑移式危岩稳定性计算示意图(后缘无陡倾裂隙)图4.2－4 滑移式危岩稳定性计算示意图(后缘有陡倾裂隙)（2） 计算公式① 后缘无陡倾裂隙（滑面较缓）时按下式计算(cos sin )sin cos W Q U tg clK W Q θθϕθθ−−+=+ （4.2.1）式中：V ——裂隙水压力(kN/m)，221w w h V γ=；w h ——裂隙充水高度(m)，取裂隙深度的1/3。
w γ——取10kN/m 。
Q ——地震力(kN/m)，按公式e Q W ξ=⨯确定，式中地震水平作用系数e ξ取0.05；K ——危岩稳定性系数；c ——后缘裂隙粘聚力标准值(kPa)；当裂隙未贯通时，取贯通段和未贯通段粘聚力标准值按长度加权和加权平均值，未贯通段粘聚力标准值取岩石粘聚力标准值的0.4倍；φ——后缘裂隙内摩擦角标准值(kPa)；当裂隙未贯通时，取贯通段和未贯通段内摩擦角标准值按长度加权和加权平均值，未贯通段内摩擦角标准值取岩石内摩擦角标准值的0.95倍；θ——软弱结构面倾角(°)，外倾取正，内倾取负； W ——危岩体自重(kN/m 3)。
危岩稳定性计算4.2危岩体稳定性计算及评价 421计算模型目前，按照不同的标准，危岩分类系统多样，但是，从工程防治的角度按 照危岩失稳类型进行分类更有价值，可将危岩概化分为滑移式危岩、倾倒式危 岩和坠落式危岩3类。
计算公式参考重庆市地方标准《地质灾害防治工程勘察 规范》 （DB50/143-2003）中（30）〜（50）计算公式。
勘查区内主要为滑移式危岩、倾倒式危岩；当软弱结构面倾向山外，上覆 盖体后缘裂隙与软弱结构面贯通，在动水压力和自重力作用下，缓慢向前滑移 变形，形成滑移式危岩，其模式见图（图4.2-1）;当软弱夹层形成岩腔后，上覆 盖体重心发生外移，在动水压力和自重作用下，上覆盖体失去支撑，拉裂破坏 向下倾倒，形成倾倒式危岩（图4.2 — 2）1、滑移式危岩体计算（1）计算模型图4.2 —2倾倒式危岩示意图图4.2 —1滑移式危岩示意图图4.2 - 3滑移式危岩稳定性计算示意图（后缘无陡倾裂隙）危岩后缘图4.2 - 4滑移式危岩稳定性计算示意图（后缘有陡倾裂隙）（2）计算公式①后缘无陡倾裂隙（滑面较缓）时按下式计算(W cos Qsin U )tg clW sin Q cos(4.2.1 )式中：1V ――裂隙水压力（kN/m）, V - w h W ;2h w ――裂隙充水高度（m），取裂隙深度的1/3。
w ——取10kN/m=Q 地震力（kN/m），按公式Q e W确定，式中地震水平作用系数e取0.05 ;c ――后缘裂隙粘聚力标准值(kPa);当裂隙未贯通时，取贯通段和未贯通段粘聚力标准值按长度加权和加权平均值，未贯通段粘聚力标准值取岩石粘聚力标准值的0.4倍；――后缘裂隙内摩擦角标准值(kPa);当裂隙未贯通时，取贯通段和未贯通段内摩擦角标准值按长度加权和加权平均值，未贯通段内摩擦角标准值取岩石内摩擦角标准值的0.95倍；——软弱结构面倾角(°，外倾取正，内倾取负；3W ――危岩体自重(kN/m )。
附件2危岩体稳定性分析1、WY-01危岩体稳定性定量评价1计算模型从工程防治的角度按照危岩失稳类型进行分类，可将危岩概化分为滑移式危 岩、倾倒式危岩和坠落式危岩 3类。
WY-01危岩体为滑移式危岩；其软弱结构 面倾向山外，上覆盖体后缘裂隙与软弱结构面贯通， 在动水压力、地震和自重力 作用下，缓慢向前滑移变形，形成滑移式危岩，其模式见图（图3-1）。
危岩后缘2计算公式①后缘有陡倾裂隙、滑面缓倾时，滑移式危岩稳定性按下式计算:K(Wcos Qsin V sin V)tg c l K 二后缘裂隙图3-1滑移式危岩示意图ne地下水位危岩体 扬压力U危岩前缘9Wcos e : 7W轨弱结构面静水压力V=h图3-2滑移式危岩稳定性计算示意图（后缘有陡倾裂隙）Wsin 日+ Q COST+ V cos6式中：V——裂隙水压力(kN/m),,hw ――裂隙充水高度(m)，取裂隙深度的1/3。
yw——取10kN/m。
Q——地震力(kN/m)，按公式Q = e W确定，式中地震水平作用系数七级烈度地区e取0.075;K——危岩稳定性系数；c――后缘裂隙粘聚力标准值(kPa)；当裂隙未贯通时，取贯通段和未贯通段粘聚力标准值按长度加权和加权平均值，未贯通段粘聚力标准值取岩石粘聚力标准值的0.4倍；――后缘裂隙内摩擦角标准值(kPa)；当裂隙未贯通时，取贯通段和未贯通段内摩擦角标准值按长度加权和加权平均值，未贯通段内摩擦角标准值取岩石内摩擦角标准值的0.95倍；二一一软弱结构面倾角(°，外倾取正，内倾取负；W——危岩体自重(kN/m3)。
3危岩稳定性计算结果根据危岩结构特征和形态特征，②区危岩破坏模式主要为滑移式。

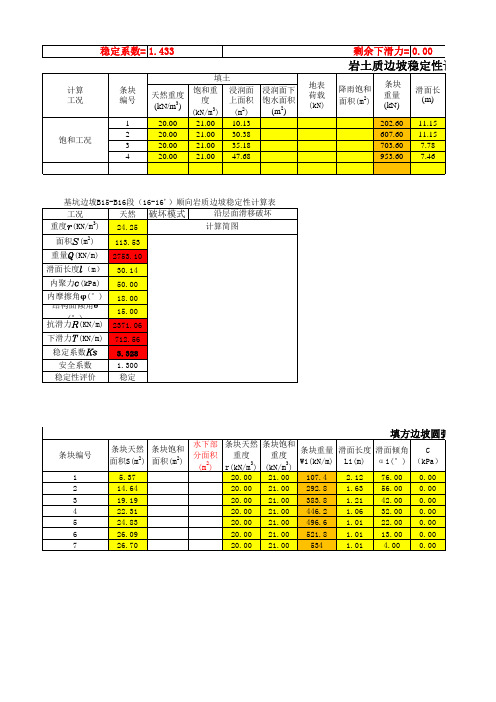

(1)计算参数：崩塌区出露地层为第四系崩坡积物和石炭系太原组，根据附近工程岩体参数及工程类比得出物理力学参数见表：注：由于坡表白云岩、灰岩多为强〜弱风化强卸荷岩体，其参数均参考类比相似强〜弱风化强卸荷岩体参数。
