第四章典型食品生产车间设计[学习目标与要求]1.掌握电脑绘图基本知识，学会简单绘图操作。
2.了解肉品工厂、乳品工厂、饮料工厂、速冻食品厂等生产车间的基本组成、合理分割、设备布置、辅助部分安排，掌握生产车间设计方法。
3.能够进行一般食品工厂生产车间设计，绘制生产车间平面布置图。
第一节 AutoCAD绘制生产车间布置图简介CAD（Computer Aided Design）的含义是指电脑辅助设计，是电脑技术的一个重要的应用领域。
AutoCAD则是美国Autodesk企业研发的一个交互式绘图软件，是用于二维及三维设计、绘图的系统工具，用户能够使用他来创建、浏览、管理、打印、输出、共享及准确复用富含信息的设计图像。
AutoCAD是现在世界上应用最广的CAD软件，市场占有率位居世界第一。
AutoCAD软件具备如下特点：1.具备完善的图像绘制功能。
2.有强大的图像编辑功能。
3.能够采用多种方式进行二次研发或用户定制。
4.能够进行多种图像格式的转换，具备较强的数据交换能力。
5.支持多种硬件设备。
6.支持多种操作平台7.具备通用性、易用性，适用于各类用户此外，从AutoCAD2000开始，该系统又增添了许多强大的功能，如AutoCAD设计中央（ADC）、多文档设计环境（MDE）、Internet驱动、新的对象捕获功能、增强的标注功能连同局部打开和局部加载的功能，从而使AutoCAD系统更加完善。
虽然AutoCAD本身的功能集已足以协助用户完成各种设计工作，但用户还能够通过Autodesk连同数千家软件研发商研发的五千多种应用软件把AutoCAD改造成为满足各专业领域的专用设计工具。
这些领域中包括建筑、机械、测绘、电子连同航空航天等。
在食品工厂设计中常用的是天正建筑软件。
一、绘图的基本设置CAD作图的基本步骤：设置图形界线→建立若干图层→设置对象样式→开始绘图。
双击桌面上的CAD快捷方式，打开CAD界面。
如图4-1图4-11.设置图形界限①点击“格式”，选择“图形界限”；②在下面的“命令”对话框内会出现默认左下角点的坐标（0,0），我们直接点击“回车”；③指定图形界限右上角点坐标，如用A3（420mm×297mm）打印纸出图，则设置为420000，297000。

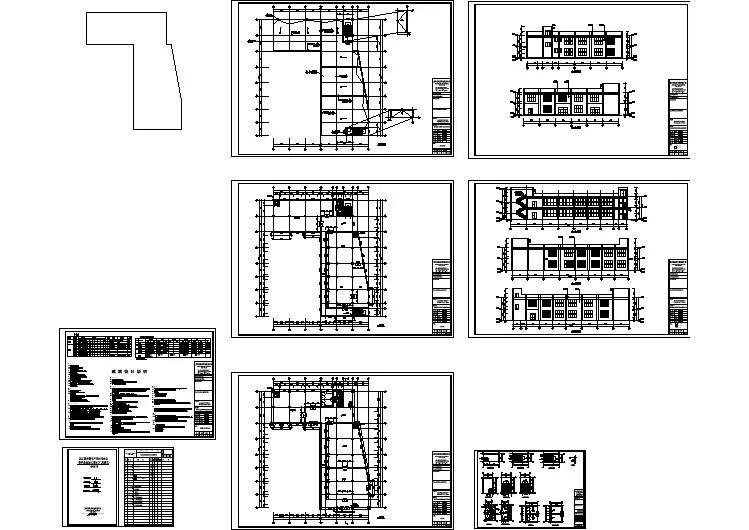

肉制品加工厂厂房设计肉制品加工厂的厂房设计是关键的一步，它直接影响到产品的质量和生产效率。
在设计过程中，需要考虑到卫生标准、生产流程和设备配置等因素。
本篇文章将介绍一种典型的肉制品加工厂厂房设计方案。
首先，肉制品加工厂的厂房应该符合卫生标准。
厂房的墙壁、地面和天花板应该使用易清洁的材料，如不锈钢、玻璃等。
厂房的通风设备应该能够确保空气的流通，避免污染和异味的产生。
此外，厂房内应设置足够的卫生间和洗手间，供员工使用，并且应该有专门的区域用于储存和处理垃圾。
所有的设备和工作区域都要定期进行清洁和消毒，以确保产品的卫生安全。
其次，厂房的设计应该符合生产流程的要求。
首先，需要确定生产流程中的各个环节，并根据不同的工序来合理布置不同的区域。
例如，应将原料储存区域、加工工作区域、包装区域等分开安置，以便于生产流程的顺利进行。
此外，各个区域之间应设置合适的通道和过道，方便员工的移动和物料的运输。
再次，厂房的设备配置也是设计过程中需要考虑的重要因素。
根据生产流程和产品的特点，选择适合的设备，并合理摆放。
例如，加工工作区域应该配备切割机、研磨机、搅拌机等设备，以满足不同加工工序的需求。
包装区域应该配备包装机、称重机等设备，以提高包装的效率和质量。
此外，还应设置合适的仓库和货架，用于储存原材料和成品，以便于生产的正常进行和物料的有序管理。
最后，厂房的安全设施也是必不可少的。
应该设置合适的消防设备，包括消防器材和应急出口，并确保员工熟悉这些设备的使用方法。
此外，厂房内应该设置监控系统和安全警报系统，以便及时发现和处理安全问题。
员工的工作区域应该符合人体工程学的要求，保证员工的劳动安全。
综上所述，肉制品加工厂厂房的设计是一个综合考虑卫生标准、生产流程和设备配置等因素的过程。
只有合理设计和建造厂房，才能够确保产品的质量和生产效率的提高，同时满足员工的工作安全和舒适。
因此，厂房的设计应该充分考虑到这些因素，并根据具体的需求进行合理的规划和布局。

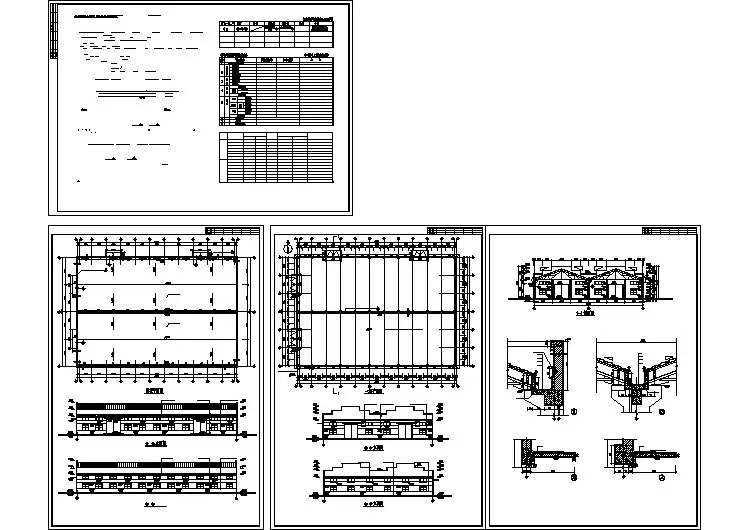

食品QS 食品厂设计平面图
厂区防鼠平面图
办公楼
宿舍
餐厅
机房
配电
锅炉
北
电子磅
车间供水图
车间排水图
酱料厂平面图
面包厂平面图
食用油厂效果图
****食用油厂效果图
1
、 更衣室内有紫外线灯、洗手池、隔离墩、干手器。
2、 原料库存放要离开地面、屋顶、侧墙。
做好防鼠、防虫、防蝇的设施。
3、 无菌室、缓冲间、理化室的地面和墙面（离地面高1.2米）贴磁砖，理化室内设洗手池
4、 无菌室的物流口高30CM 、宽20CM ，其余的物流口可在80CM 到100CM 的高宽任选以
适合货物进出为宜，同时设置物流推拉门，并装塑料帘。
5、 门尽量做成推拉门，以减少占地空间。
6、 隔离墩的高度是50到60CM ，宽度是30CM ，外面帖磁砖。
7、 生产车间要粉刷白色，离图整洁，干净。
8、 表示门的位置 表示物流口 原来实体墙 新加实体墙 9、表示隔离墩或理化平台
食醋厂平面图
工厂设计图
化验室
办公室（二楼）
包装车间（一楼）
宿 舍（二楼）
罐装车间（一楼）
放熏醋坯
原料室（二楼）
更衣室
销售部
煮料车间
沉淀车间
大门
成品室
发酵车间（发酵缸、发酵池）（一楼）
文献
[1]资料源自网络。
食品加工车间布局原则（1）确定设备布置形式根据车间的生产纲领，分析产品—产量关系，从而确定生产类型是大量生产、成批生产还是单件生产，由此决定车间设备布置形式是采用流水线式，成组单元式还是机群式。
（2）满足工艺流程要求车间布置应保证工艺流程顺畅，物料搬运方便，减少或避免往返交叉物流现象。
（3）实行定置管理，工作环境整洁，安全.对车间布置时除对主要生产设备安排适当位置外，还需对其它所有组成部分包括在制品暂存地，废品废料存放地，检验试验用地、工人工作地，通道及辅助部门如办公室，生活卫生设施等安排出合理的位置，确保工作环境整洁及生产安全。
（4）选择适当的建筑形式根据工艺流程要求及产品特点，配备适当等级的起重运输设备，进一步确定建筑物高度、跨度、拄距及形状。
（5）采光、照明、通风，采暖、防尘、防噪声。
（6）具备适当的柔性，适应生产的变化内包装间地面材质我公司生产速冻米面制品。
QS认证时，审核老师看到我们内包装间的地面用的是金钢砂（整个车间都用的是这个材料）。
开了一个不合格项，说是要改为环氧树脂。
但是，车间的基建已结束了，包装机已安装好了，现在再改已来不急了，不改又无法关闭不合格项。
求助：1、不知国家相关标准中是否要求此内容，是哪个标准？2、金钢砂、水磨石、环氧树脂、水泥地面、瓷砖（地板砖）、食用漆之间的区别？速冻食品车间不同区域应该选用哪种？3、要是必须改的话，我公司现在的情况如何改造？一般各个故意犯都是这样对地面进行要求：地面应耐腐蚀、耐磨、防滑并有适当坡度，易于排水、无积水，易于清洗消毒并保持清洁；地面和墙壁之间的连接部分应采取弧形连接，易于清洁。
碳化硅又称金钢砂或耐火砂。
碳化硅是用石英砂、石油焦(或煤焦)、木屑(生产绿色碳化硅时需要加食盐)等原料在电阻炉内经高温冶炼而成。
目前我国工业生产的碳化硅分为黑色碳化硅和绿色碳化硅两种，均为六方晶体，比重为 3.20～3.25，显微硬度为2840～3320kg/mm2。
