4-磁敏传感器

磁阻传感器分类磁阻传感器是一种常见的传感器类型，它利用磁阻效应测量物体的磁场强度。

根据其工作原理和应用领域的不同，磁阻传感器可以分为多种类型。

本文将对磁阻传感器进行分类，并介绍其原理和应用。

一、磁阻传感器的分类根据磁阻传感器的工作原理和结构特点，可以将其分为以下几类：1. 磁阻式传感器：磁阻式传感器是最常见的一种磁阻传感器，它利用磁阻效应测量物体的磁场强度。

磁阻式传感器一般由磁敏元件和信号处理电路组成，磁敏元件通常是磁阻效应材料，如磁敏电阻或磁敏电容器。

根据磁敏元件的不同，磁阻式传感器又可以分为磁敏电阻传感器和磁敏电容器传感器。

2. 磁电阻式传感器：磁电阻式传感器是一种利用磁电阻效应测量物体磁场强度的传感器。

磁电阻式传感器通常由磁电阻元件和信号处理电路组成，磁电阻元件是一种具有磁电阻效应的材料，如铁磁电阻材料和反铁磁电阻材料。

磁电阻式传感器的灵敏度高、响应速度快、温度稳定性好等特点，使其在磁场测量、位置检测、速度测量等领域得到广泛应用。

3. 磁感应式传感器：磁感应式传感器是一种利用磁感应原理测量物体磁场强度的传感器。

磁感应式传感器通常由磁感应元件和信号处理电路组成，磁感应元件是一种具有磁感应效应的材料，如霍尔元件和磁敏二极管。

磁感应式传感器具有高灵敏度、响应速度快、工作温度范围广等特点，广泛应用于磁场测量、位置检测、速度测量等领域。

二、磁阻传感器的原理和应用1. 磁敏电阻传感器的原理和应用：磁敏电阻传感器利用磁敏电阻元件的电阻值随磁场强度的变化而变化的特性，测量物体的磁场强度。

磁敏电阻传感器具有灵敏度高、响应速度快、温度稳定性好等特点，广泛应用于磁场测量、位置检测、速度测量等领域。

2. 磁电阻式传感器的原理和应用：磁电阻式传感器利用磁电阻元件的电阻值随磁场强度的变化而变化的特性，测量物体的磁场强度。

磁电阻式传感器具有高灵敏度、响应速度快、温度稳定性好等特点，广泛应用于磁场测量、位置检测、速度测量等领域。

磁敏式传感器的原理及应用1. 磁敏式传感器的原理磁敏式传感器是一种能够检测和测量磁场变化的装置。

它利用材料的磁敏特性，在磁场的作用下产生相应的电信号，从而实现对磁场的检测和测量。

1.1 磁敏效应磁敏效应是指材料在外加磁场作用下，呈现出磁介质性质的变化。

常见的磁敏效应包括磁电效应、霍尔效应和磁致伸缩效应等。

其中，磁电效应是磁敏式传感器工作的基础。

1.2 磁敏材料磁敏式传感器所使用的磁敏材料具有以下几个主要特点： - 高磁导率：磁敏材料能够有效地传导磁场，在外加磁场作用下形成较大的感应电流。

- 高磁阻率：磁敏材料对磁场的变化非常敏感，能够产生较大的电信号响应。

- 稳定性：磁敏材料的特性稳定，能够在较宽的温度范围内工作。

1.3 工作原理磁敏式传感器的工作原理基于磁电效应，即磁场变化引起材料电阻的变化。

当外加磁场发生变化时，磁敏材料内部的自由电荷受到磁力作用，导致电荷运动方向发生变化，从而改变了材料内部的电流分布和电阻。

2. 磁敏式传感器的应用磁敏式传感器的应用非常广泛，在许多领域中发挥着重要的作用。

2.1 位移检测磁敏式传感器可以用于测量物体的位移。

通过将磁敏材料与运动物体相连，并放置在磁场中，当物体发生位移时，磁敏材料的电阻发生变化，从而可以测量位移的大小。

2.2 速度检测磁敏式传感器还可以用于监测物体的速度。

通过将磁敏材料与运动物体相连，并放置在磁场中，当物体以一定速度运动时，磁敏材料的电阻发生变化，从而可以测得物体的速度。

2.3 磁场检测磁敏式传感器能够检测磁场的变化。

当磁场发生变化时，磁敏材料的电阻也会发生变化，从而可以检测磁场的强度和方向。

2.4 电流检测磁敏式传感器还可以用于检测电流。

通过将磁敏材料与电流回路相连，当电流通过时，磁场的变化会引起磁敏材料的电阻变化，从而可以测量电流的大小。

2.5 磁导航磁敏式传感器可以应用于磁导航领域。

通过检测磁场的变化，磁敏式传感器可以确定物体的方向和位置，从而实现导航功能。

磁敏传感器工作原理磁敏传感器工作原理：磁敏传感器，顾名思义就是感知磁性物体的存在或者磁性强度(在有效范围内)这些磁性材料除永磁体外，还包括顺磁材料(铁、钴、镍及其它们的合金)当然也可包括感知通电(直、交)线包或导线周围的磁场。

一，传统的磁检测中首先被采用的是电感线圈为敏感元件。

特点正是无须在线圈中通电，一般仅对运动中的永磁体或电流载体起敏感作用。

后来发展为用线圈组成振荡槽路的。

如探雷器，金属异物探测器，测磁通的磁通计等. (磁通门，振动样品磁强计)。

二，霍尔传感器霍尔传感器是依据霍尔效应制成的器件。

霍尔效应：通电的载体在受到垂直于载体平面的外磁场作用时，则载流子受到洛伦兹力的作用，并有向两边聚集的倾向，由于自由电子的聚集(一边多一边必然少)从而形成电势差，在经过特殊工艺制备的半导体材料这种效应更为显著。

从而形成了霍尔元件。

早期的霍尔效应的材料Insb(锑化铟)。

为增强对磁场的敏感度，在材料方面半导体IIIV 元素族都有所应用。

近年来，除Insb之外，有硅衬底的，也有砷化镓的。

霍尔器件由于其工作机理的原因都制成全桥路器件，其内阻大约都在 150Ω~500Ω之间。

对线性传感器工作电流大约在2~10mA左右，一般采用恒流供电法。

Insb与硅衬底霍尔器件典型工作电流为10mA。

而砷化镓典型工作电流为2 mA。

作为低弱磁场测量，我们希望传感器自身所需的工作电流越低越好。

（因为电源周围即有磁场，就不同程度引进误差。

另外，目前的传感器对温度很敏感，通的电流大了，有一个自身加热问题。

（温升）就造成传感器的零漂。

这些方面除外附补偿电路外，在材料方面也在不断的进行改进。

霍尔传感器主要有两大类，一类为开关型器件，一类为线性霍尔器件，从结构形式（品种）及用量、产量前者大于后者。

霍尔器件的响应速度大约在1us 量级。

三，磁阻传感器磁阻传感器，磁敏二极管等是继霍尔传感器后派生出的另一种磁敏传感器。

采用的半导体材料于霍尔大体相同。

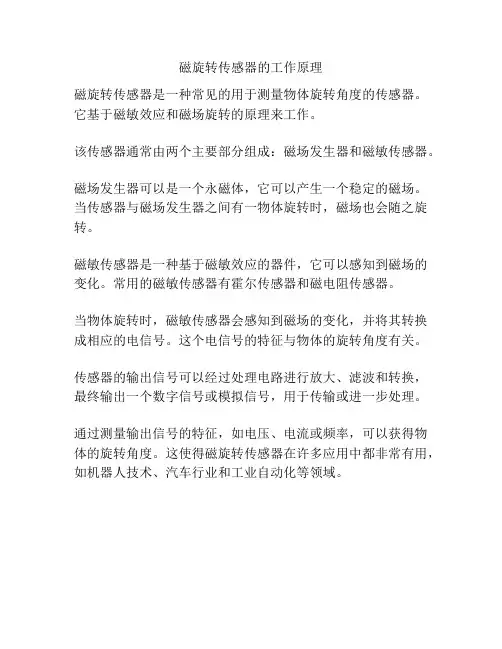

磁旋转传感器的工作原理
磁旋转传感器是一种常见的用于测量物体旋转角度的传感器。

它基于磁敏效应和磁场旋转的原理来工作。

该传感器通常由两个主要部分组成：磁场发生器和磁敏传感器。

磁场发生器可以是一个永磁体，它可以产生一个稳定的磁场。

当传感器与磁场发生器之间有一物体旋转时，磁场也会随之旋转。

磁敏传感器是一种基于磁敏效应的器件，它可以感知到磁场的变化。

常用的磁敏传感器有霍尔传感器和磁电阻传感器。

当物体旋转时，磁敏传感器会感知到磁场的变化，并将其转换成相应的电信号。

这个电信号的特征与物体的旋转角度有关。

传感器的输出信号可以经过处理电路进行放大、滤波和转换，最终输出一个数字信号或模拟信号，用于传输或进一步处理。

通过测量输出信号的特征，如电压、电流或频率，可以获得物体的旋转角度。

这使得磁旋转传感器在许多应用中都非常有用，如机器人技术、汽车行业和工业自动化等领域。

传感器原理及应用的总结传感器是一种用于检测和测量其中一种物理量的装置，它能够将检测到的物理量转换为可以进行处理和分析的电信号。

传感器的原理和应用非常广泛，可以应用于各个领域，如工业自动化、环境监测、医学诊断等。

传感器的原理可以分为以下几种：1.电阻器传感器原理：根据物体的压力、力或拉力来改变电阻值的感应装置。

如测量压力、力、重量等的压力传感器，其原理是根据电阻在压力作用下的变化来测量物体的压力。

2.电容器传感器原理：根据外源引起的电容变化，来检测物理量的感应装置。

如湿度传感器，通过测量周围空气的湿度，电容器的电容值会发生相应的变化，从而可以得知湿度的大小。

3.磁敏传感器原理：根据物体对磁场的感应特性，来检测物体的位置、方向和速度等物理量的感应装置。

如磁力传感器，通过测量物体所受磁力的大小和方向，来判断物体的位置和运动状态。

4.光敏传感器原理：根据物体对光的敏感程度，来检测物体的光强度、颜色和形状等感应装置。

如光电传感器，通过测量光电效应的变化，来判断物体的光照条件和透明度。

5.声敏传感器原理：根据物体对声波的感应特性，来检测物体的声音、噪音和震动等感应装置。

如声音传感器，通过测量空气中的声波振动，来判断声音的强度和频率。

传感器的应用非常广泛，主要包括以下几个方面：1.工业自动化：传感器在工业生产中起到了关键的作用。

例如温度传感器、湿度传感器可用于监测工业生产中的环境参数，光敏传感器用于检测生产线上物体的位置和形状，加速度传感器用于监测机械设备的振动情况等。

2.环境监测：传感器在环境监测中可以用来检测空气质量、水质污染、土壤湿度等。

例如气体传感器可用于检测空气中各种有害气体的浓度，水质传感器用于监测水体中的溶解氧和污染物的浓度等。

3.医疗诊断：传感器在医疗领域中可用于检测人体的生理参数，如心率、体温、血压等。

如心率传感器可以实时监测患者的心率变化，体温传感器用于检测患者的体温变化等。

4.汽车科技：传感器在汽车科技中起到了重要的作用，例如车速传感器用于测量车辆的速度，加速度传感器用于检测车辆的加速度和制动情况，气囊传感器用于检测交通事故时的撞击力等。

磁敏传感器工作原理
磁敏传感器是一种能够感知磁场变化并将其转化为电信号的设备。

其基本工作原理可以分为以下几个步骤：
1. 磁敏元件：磁敏传感器通常由一种磁性材料制成，如硅钢片、铁氧体等。

这些材料具有较低的饱和磁感应强度，即在磁场作用下，材料的磁化程度能够随磁场强度的变化而改变。

2. 磁场作用：当磁敏传感器周围有磁场存在时，磁场会对磁敏元件产生作用，使其磁化程度发生变化。

3. 磁化程度变化引起的电信号：磁敏元件磁化程度的变化会导致其磁导率的改变，进而影响到通过其的磁通量。

当磁敏元件中的磁通量变化时，根据法拉第电磁感应定律，会在磁敏元件上产生涡旋电动势。

4. 电信号放大与处理：通过将磁敏传感器输出的微弱电信号进行放大、滤波等处理，将其转化为可以被电子设备读取和识别的信号。

总的来说，磁敏传感器通过感知周围磁场的变化，并将其转化为电信号，从而实现磁场的检测和测量。

应用领域广泛，包括磁力计、地磁测量、磁条读写、磁存储等。

传感器的分类及特点传感器是用于将感知到的信息转化成可供人和机器理解的信号或者用于探微仪器、感知器、研究装置、计量器及其他设备上的核心部件。

根据其工作原理和应用领域不同，传感器可以分为多种类型，并具有各自独特的特点。

1.分类1.1根据感知物理量的种类按照传感器所感知的物理量的种类，传感器可以分为以下几类：（1）温度传感器：用于感知环境的温度变化，常用的有热敏电阻、热电偶和红外温度传感器等。

（2）压力传感器：用于感知物体所受外力的大小，常见的有压力电阻、压电传感器和电容式压力传感器等。

（3）湿度传感器：用于感知环境的湿度变化，常见的有电容湿度传感器和电导湿度传感器等。

（4）光电传感器：用于感知光的强度和光的频率，常见的有光敏电阻、光敏二极管和光敏三极管等。

（5）气体传感器：用于感知气体浓度和成分，常见的有化学传感器和电化学传感器等。

（6）加速度传感器：用于感知物体的加速度和震动，常见的有压电加速度传感器和惯性式加速度传感器等。

（7）位置传感器：用于感知物体的位置和位移，常见的有旋转编码器、线性位移传感器和倾角传感器等。

（8）流量传感器：用于感知流体的流量，常见的有电磁流量传感器和热式流量传感器等。

（9）生物传感器：用于感知生物体的生理特征，常见的有心率传感器和脑电传感器等。

（10）运动传感器：用于感知人体的运动特征，常见的有加速度计和陀螺仪等。

（11）声音传感器：用于感知声波的压力、振动或声级，常见的有麦克风和声强传感器等。

（12）化学传感器：用于感知化学物质的浓度和成分，常见的有气敏电阻和化学发光传感器等。

1.2根据工作原理的不同按照传感器的工作原理不同，传感器可以分为以下几类：（1）电阻型传感器：根据电阻值的变化来感知物理量的变化，常见的有热敏电阻和力敏电阻等。

（2）电容型传感器：根据电容值的变化来感知物理量的变化，常见的有电容湿度传感器和电容位移传感器等。

（3）电感型传感器：根据电感值的变化来感知物理量的变化，常见的有磁感应式流量传感器和接近开关等。

通常据其基本感知功能可分为热敏元件、光敏元件、气敏元件、力敏元件、磁敏元件、湿敏元件、声敏元件、放射线敏感元件、色敏元件和味敏元件等十大类。

1、热敏传感器热敏传感器是将温度转换成电信号的转换器件，可分为有源和无源两大类。

前者的工作原理是热释电效应、热电效应、半导体结效应。

后者的工作原理是电阻的热敏特性，约占热敏传感器的55%。

在温度检测精度要求比较高的场合，这种传感器比较适用。

较为广泛的热电阻材料为铂、铜、镍等，它们具有电阻温度系数大、线性好、性能稳定、使用温度范围宽、加工容易等特点。

用于测量-200℃～+500℃范围内的温度。

2、光敏传感器光敏传感器是最常见的传感器之一，它的种类繁多，主要有：光电管、光电倍增管、光敏电阻、光敏三极管、太阳能电池、红外线传感器、紫外线传感器、光纤式光电传感器、色彩传感器、CCD和CMOS图像传感器等。

国内主要厂商有OTRON品牌等。

光传感器是产量最多、应用最广的传感器之一，它在自动控制和非电量电测技术中占有非常重要的地位。

最简单的光敏传感器是光敏电阻，当光子冲击接合处就会产生电流。

3、气敏传感器气敏传感器是用来检测气体浓度和成分的传感器，它对于环境保护和安全监督方面起着极重要的作用。

气敏传感器是暴露在各种成分的气体中使用的，由于检测现场温度、湿度的变化很大，又存在大量粉尘和油雾等，所以其工作条件较恶劣，而且气体对传感元件的材料会产生化学反应物，附着在元件表面，往往会使其性能变差。

所以对气敏传感器有下列要求：能够检测报警气体的允许浓度和其他标准数值的气体浓度，能长期稳定工作，重复性好，响应速度快，共存物质所产生的影响小等。

4、力敏传感器力敏传感器是将应力、压力等力学量转换成电信号的转换器件。

力敏传感器有电阻式、电容式、电感式、压电式和电流式等多种形式，它们各有优缺点。

其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。

磁敏传感器应用举例及原理磁敏传感器，简称磁传感器，是一种常用的磁性测量设备。

它可以测量磁场、磁铁、电机转速、位置、方位、温度等一系列参数，具有响应速度快、精度高、稳定性好等优点。

本文将从磁传感器的应用举例及原理两个方面进行详细介绍。

一、磁传感器的应用举例1. 磁传感器在汽车领域的应用磁传感器在汽车领域中有着广泛的应用。

例如，在发动机控制系统中，磁传感器能够感知发动机传动轴的旋转速度，并将这一信息反馈给电控单元，从而实现发动机控制、点火、燃烧等功能；在刹车系统中，磁传感器能够感知刹车踏板的行程，并将这一信息传输给ABS系统，实现刹车压力的控制和调节等多个功能。

2. 磁传感器在工业领域的应用在工业领域中，磁传感器同样有着广泛的应用。

例如，在机器人的调节和控制中，磁传感器能够感知各个机械部件的位置、速度和方向等信息，从而实现机器人的动作调节、定位和导航等功能；在电机控制领域中，磁传感器能够感知电机的转速和位置等信息，并将这些信息反馈给电控单元，实现电机运转的控制和调整。

3. 磁传感器在安防领域的应用磁传感器在安防领域中同样有着广泛的应用。

例如，在门禁系统中，磁传感器能够检测门体是否关闭，从而实现门禁的控制和管理；在反盗系统中，磁传感器能够感知物品是否被移动或者被拆下，从而实现对物品的监控和保护。

二、磁传感器的原理磁传感器的本质原理是利用霍尔效应或者安培效应检测磁场的强度和方向等参数。

下面我们分别介绍这两种检测方法的原理。

1. 霍尔效应检测磁场霍尔效应是指在材料内注入电流时，当该材料与磁场相交时，磁场会使材料内的自由电子沿磁力线运动，并在材料内产生电压差。

这种电压差称为霍尔电压，具有与磁场强度和方向等相关的特性。

因此，通过测量材料内的霍尔电压，可以确定磁场的强度和方向。

2. 安培效应检测磁场安培效应是指在传导物质中流过电流时，当该物质与磁场相交时，磁场会使该物质内的电荷载流子发生偏转或者旋转，产生感应电势。

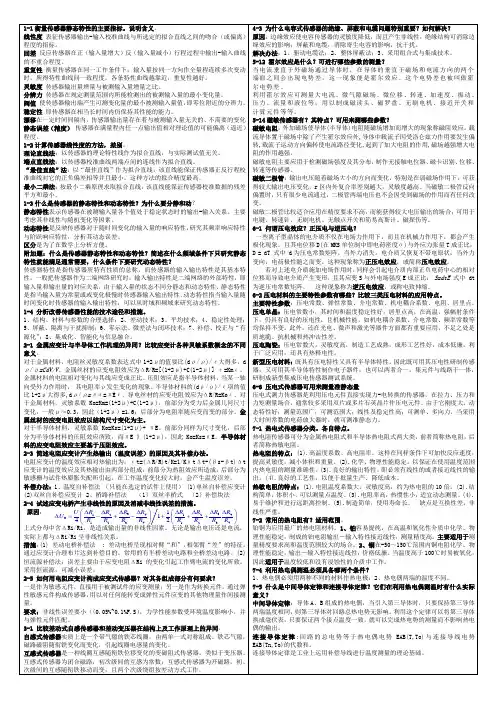

1-1衡量传感器静态特性的主要指标。

说明含义。

1、线性度——表征传感器输出-输入校准曲线与所选定的拟合直线之间的吻合（或偏离）程度的指标。

2、回差――反应传感器在正（输入量增大）反（输入量减小）行程过程中输出-输入曲线的不重合程度。

3、重复性——衡量传感器在同一工作条件下，输入量按同一方向作全量程连续多次变动时，所得特性曲线间一致程度。

各条特性曲线越靠近，重复性越好。

4、灵敏度——传感器输出量增量与被测输入量增量之比。

5、分辨力——传感器在规定测量范围内所能检测出的被测输入量的最小变化量。

6、阀值——使传感器输出端产生可测变化量的最小被测输入量值，即零位附近的分辨力。

7、稳定性——即传感器在相当长时间内仍保持其性能的能力。

8、漂移——在一定时间间隔内，传感器输出量存在着与被测输入量无关的、不需要的变化。

9、静态误差（精度）——传感器在满量程内任一点输出值相对理论值的可能偏离（逼近）程度。

1-2计算传感器线性度的方法，差别。

理论直线法：以传感器的理论特性线作为拟合直线，与实际测试值无关。

端点直线法：以传感器校准曲线两端点间的连线作为拟合直线。

“最佳直线”法：以“最佳直线”作为拟合直线，该直线能保证传感器正反行程校准曲线对它的正负偏差相等并且最小。

这种方法的拟合精度最高。

最小二乘法：按最小二乘原理求取拟合直线，该直线能保证传感器校准数据的残差平方和最小。

1-3什么是传感器的静态特性和动态特性？为什么要分静和动？静态特性表示传感器在被测输入量各个值处于稳定状态时的输出-输入关系。

主要考虑其非线性与随机变化等因素。

动态特性是反映传感器对于随时间变化的输入量的响应特性，研究其频率响应特性与阶跃响应特性，分析其动态误差。

区分是为了在数学上分析方便。

1-4分析改善传感器性能的技术途径和措施。

1、结构、材料与参数的合理选择；2、差动技术；3、平均技术；4、稳定性处理；5、屏蔽、隔离与干扰抑制；6、零示法、微差法与闭环技术；7、补偿、校正与“有源化”；8、集成化、智能化与信息融合。
