基于Labview的研华数据采集卡的安装和使用数据采集卡型号：USB 4704，要求用labview采集研华的采集卡上的数据第一节研华设备管理器DAQNavi SDK安装安装前的准备:要求先安装好labview, 然后再进行以下安装第一步: 安装研华的DAQ设备管理程序DAQNavi SDK包1. 双击""文件，弹出安装对话框，选择第1项“Update and DAQNavi”并点击“Next”：点击“Next”：如左上所示勾选，并点击“Next”：点击“Next”，得如下图所示对话框，表示正在安装，请耐心等待。
耐心等待安装结束。
安装结束后，选择操作系统上的“程序”，在程序列表中应该有“Advantech Automation”选项，点击该选项展开应有“DAQNavi”，如下图所示：单击上图中的“Advantech Nagigator”选项，即可打开研华的设备管理器对话框，如下图所示，在这里，左侧的“Device”栏中列出了本机上连接的所有采集卡，可以对这些卡进行管理和测试，具体如何测试，请参照帮助文档。
第三二步.usb4704采集卡驱动安装1. 双击“进行安装；2. 安装完毕后，将采集卡与PC机相连（将usb数据线一端连上采集卡，另外一端连到计算机的USB口上），系统将自动安装采集卡的驱动，并识别采集卡。
3. 检查采集卡安装成功否首先查看插在PC机上的采集卡上的灯是否呈绿色；其次，打开“DAQNavi”，如下图所示，观察设备列表中是否显示出了“USB-4704”第三步：在研华的设备列表中添加模拟卡（Demo Device）若没有实际的采集卡，可以添加模拟卡进行模拟测试和数据采集编程练习那么如何添加模拟卡呢？如下图所示，点击“Advantech Automation”——〉DAQNavi ——〉Add Demo Device模拟卡添加好后，在“Advantech Navigator”的设备列表中就能看到该卡信息，如下图所示，没有实际采集卡的同学，可以用这张模拟卡进行相关的采集卡测试及编程练习：第四步: 安装Labview Driver经过以上三步，研华的采集卡就安装完毕了，那么如果要用Labview对采集卡编程，实现数据采集，则还需要安装labview针对研华的数据采集卡的驱动。
研华数据采集卡驱动安装问题图1以下是我在学习使用中遇到过的问题以及解决办法。
数据采集卡驱动安装●问题：a)由于设备到手的时候没有附带光盘，而自身电脑也没有光驱，所以去研华官网搜索下载。
b)安装过程中报软件中有广告病毒，这过程重装了好几次该软件，以及电脑的查毒，后查明电脑不知道何时中了病毒，所以有了下面的问题。
c)电脑还原系统还原点后，安装驱动时，软件不能安装。
●解决办法：(一)驱动安装1）去研华官网，根据自己设备型号（我的USB-4704）搜数据采集卡的驱动，根据需要选择下载驱动。
图22）然后找到你的型号，选择技术资料下载，也可以通过其他页面找到资料下载，最终目的是找到图4这页。
图3图43）然后选择驱动，可见有3个选项，型号不同可能选择也不同，我们只需要选择《DAQNavi4 SDK & Driver for Windows》4）在弹出的页面，找到下图中的名字，然后下载驱动。
后面的是下载的主/备地址。
5）还可以根据需要下载如下安装包。
6）下载完毕，解压后，点击安装7）软件开始提取解压中。
8）然后选择Install DAQNavi.1）选择下一步NEXT2）输入用户名和公司，然后下一步3）选择自己的型号的驱动，还有自己所要编辑程序的案例（根据需要），然后下一步继续安装。
4）下一步5）选择完成6）然后插上设备可见，表明已经安装好。
=================================================================(二)软件不能安装解决办法软件不能安装，表明软件之前的卸载不干净，有残留文件。
1）首先去C盘根目录找到如下文件夹（Advantech），删除掉。
2）然后到C盘找到TEMP文件夹3）删掉如下安装包，根据你实际安装过多少个安装包，如果只装了驱动安装包，找到驱动的解压包，删掉就可以。
4）然后Windows+R键，输入regedit，并确定5）然后在下面的搜索关键字advantech，删掉，一般在soft名下，很多需要花点时间删除，千万不要删错。
采集卡采集相机的原理采集卡是一种用于将相机图像数据传输至计算机的设备。
它通过将图像信号从相机发送到计算机，实现图像的采集和处理。
采集卡的原理主要涉及到图像传感器、信号转换和数据传输三个方面，下面将详细介绍。
一、图像传感器图像传感器是相机中最关键的部分，它是将光信号转换为电信号的装置。
常见的图像传感器包括CCD（Charge-Coupled Device）和CMOS（Complementary Metal-Oxide-Semiconductor）两种。
CCD传感器是一种采用电荷耦合方式的图像传感器，它由许多感光单元构成的阵列。
当光线照射到感光单元上时，每个单元会产生对应的电荷。
电荷通过线路传输至感光单元的最后一列，然后再通过ADC（Analog-to-Digital Converter）转换为数字信号。
CCD传感器的优点是感光单元的灵敏度高，能够捕捉到较弱的光信号，图像质量优秀。
但CCD传感器存在制造工艺复杂、功耗高等问题。
CMOS传感器则是一种近年来广泛应用的图像传感器。
与CCD传感器不同，CMOS传感器每个感光单元都带有一对转换电路，可以直接将光信号转换为电信号。
CMOS传感器具有制造工艺简单、功耗低、集成度高等优点。
但相比于CCD传感器，CMOS传感器的灵敏度稍差，图像质量相对较差。
二、信号转换采集卡需要将图像传感器产生的电信号转换为计算机可以处理的数字信号。
这一过程中，信号转换模块起到了关键作用。
信号转换模块通常包括模拟电路和数字电路两个部分。
模拟电路主要负责将图像传感器输出的模拟电信号进行放大、滤波和增益控制等处理，以保证信号质量。
模拟电路通常由放大器、滤波器、变换器等组成，其中放大器用于放大电信号，滤波器用于去除噪声和干扰信号，变换器用于将电信号转换为数字信号。
数字电路主要负责将模拟信号转换为数字信号，并进行编码和压缩。
通常使用ADC（Analog-to-Digital Converter）将模拟信号转换为数字信号，并使用编码器对数字信号进行压缩，减少传输和存储所需的空间。
实验3、基于研华数据采集卡的数据采集系统实验一、实验目的1. 学习研华4716数据采集卡的原理、功能。
2. 掌握研华4716数据采集的接线方法。
3.熟悉组态王开发软件的开发环境和基本的图形化编程方法。
二、实验装置1. 集成采集转换试验箱，2. 组态王软件三、实验任务及要求利用研华USB-4716模块实现对实验箱电压的测试及实时显示，采用组态王软件编制数据采集程序，实现对实验箱电压的采集，并对电压数据进行波形显示及实时数据显示。
数据采集及显示界面参考图1。
图1 基于组态王的数据采集及显示界面四、实验步骤1.硬件连接：按要求接线（连接4716实验箱）。
2.启动实验箱电源按钮，让实验箱处于工作状态。
3.创建新工程：双击桌面组态王快捷方式启动组态王软件，创建一个名为“基于4716的数据采集系统”的新工程，将新工程路径设为桌面，并定为当前工程。
4.创建组态画面：双击工程器管理器中的新工程进入工程浏览器，工程浏览器对话框如图2所示。
在工程浏览器工程目录显示区中，鼠标左键双击“新建”图标，弹出新建画面对话框，新建画面对话框界面如图3所示。
图2 “工程浏览器”对话框图3“新建画面”对话框在图3中“画面名称”处输入新的画面名称，如Test，其它属性目前不用更改。
点击“确定”按钮进入内嵌的组态王画面开发系统。
组态王画面开发系统对话框如图4所示。
在图4组态王开发系统中从“工具箱”中分别选择“实时趋势曲线”和三个“文本”图标，将实时趋势曲线调整到合适的尺寸，将三个文本分别设置成如图5所示。
图4 “画面开发系统”对话框图5 基于研华USR—4716的电压采集系统对话框到此组态画面创建完成，完成时保存全部。
5.定义IO设备：进入工程浏览器，选择左侧大纲项“设备\COM1”，在工程浏览器右侧用鼠标左键双击“新建”图标，运行界面如图6的“设备配置向导”，选择板卡—研华—yanhuaUSB4716—板卡，完成选择后运行“下一步”进入图7界面为外部设备取一个名称，如usb4716，记住逻辑名称不能只是数字。
研华数据采集卡USB4的安装和使用基于Labview的研华数据采集卡的安装和使用数据采集卡型号：USB 4704，要求用labview采集研华的采集卡上的数据第一节研华设备管理器DAQNavi SDK安装安装前的准备:要求先安装好labview, 然后再进行以下安装第一步: 安装研华的DAQ设备管理程序DAQNavi SDK包1. 双击"DAQnavi_SDK_3.2.7.0.exe"文件，弹出安装对话框，选择第1项“Update and DAQNavi”并点击“Next”：点击“Next”：如左上所示勾选，并点击“Next”：点击“Next”，得如下图所示对话框，表示正在安装，请耐心等待。
耐心等待安装结束。
安装结束后，选择操作系统上的“程序”，在程序列表中应该有“Advantech Automation”选项，点击该选项展开应有“DAQNavi”，如下图所示：单击上图中的“Advantech Nagigator”选项，即可打开研华的设备管理器对话框，如下图所示，在这里，左侧的“Device”栏中列出了本机上连接的所有采集卡，可以对这些卡进行管理和测试，具体如何测试，请参照帮助文档。
第三二步.usb4704采集卡驱动安装1. 双击“DAQNavi_USB4702_USB4704_3.1.7.0.exe”进行安装；2. 安装完毕后，将采集卡与PC机相连（将usb数据线一端连上采集卡，另外一端连到计算机的USB口上），系统将自动安装采集卡的驱动，并识别采集卡。
3. 检查采集卡安装成功否首先查看插在PC机上的采集卡上的灯是否呈绿色；其次，打开“DAQNavi”，如下图所示，观察设备列表中是否显示出了“USB-4704”第三步：在研华的设备列表中添加模拟卡（Demo Device）若没有实际的采集卡，可以添加模拟卡进行模拟测试和数据采集编程练习那么如何添加模拟卡呢？如下图所示，点击“Advantech Automation”——〉DAQNavi ——〉Add Demo Device模拟卡添加好后，在“Advantech Navigator”的设备列表中就能看到该卡信息，如下图所示，没有实际采集卡的同学，可以用这张模拟卡进行相关的采集卡测试及编程练习：第四步: 安装Labview Driver经过以上三步，研华的采集卡就安装完毕了，那么如果要用Labview对采集卡编程，实现数据采集，则还需要安装labview针对研华的数据采集卡的驱动。

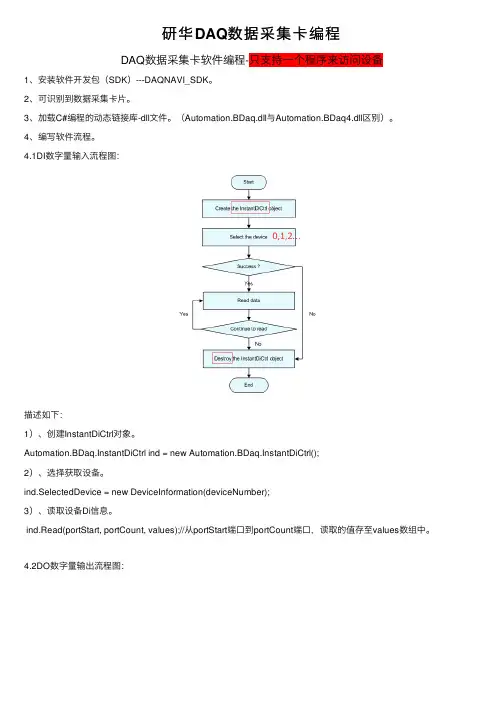

研华DAQ数据采集卡编程DAQ数据采集卡软件编程-只⽀持⼀个程序来访问设备1、安装软件开发包（SDK）---DAQNAVI_SDK。
