史上最全的户型图符号及含义

房屋建筑图纸怎么看懂房屋建筑图纸符号大全02017-07-04 17:54:06我要分享在进行房屋装修前,需制定施工流程和预期工程期,再根据房屋构造图纸进行安排.房屋的一系列图纸就是建筑施工图纸.建筑施工图纸,主要用来表示房屋的规划位置、外部造型、内部布置、固定设施及施工要求等内容的有关图纸.那么,房屋建筑图纸怎么看?图中的符号代表什么?如果大家不是特别清楚,那么就需要进行建筑图纸学习了.别急,下面我来为大家介绍房屋建筑图纸怎么看,相信大家看完一定会有所收获的.在进行房屋装修前,需制定施工流程和预期工程期,再根据房屋构造图纸进行安排.房屋的一系列图纸就是建筑施工图纸.建筑施工图纸,主要用来表示房屋的规划位置、外部造型、内部布置、固定设施及施工要求等内容的有关图纸.那么,房屋建筑图纸怎么看?图中的符号代表什么?如果大家不是特别清楚,那么就需要进行建筑图纸学习了.别急,下面我来为大家介绍房屋建筑图纸怎么看,相信大家看完一定会有所收获的.建筑施工图纸分类建筑施工图纸分三类,分别为：建筑施工图、结构施工图、设备施工图.1、建筑施工图,包括：建筑总平面图、建筑立面图和建筑详图.2、结构施工图,包括：基础平面图,屋盖结构布置图,柱、梁、板配筋图,结构构件图或表,以及必要的详图.3、设备施工图,包括：采暖施工图、电气施工图和给排水施工图.建筑图纸符号大全1、定位轴线及其编号在施工图中,凡是承重构件,应画出定位轴线,并编号位置.据规定：定位轴线采用细点画线表.轴线编号圆圈用细实线,直径为8mm,详图上为10mm.轴线编号写在圆圈内.水平方向编号采用阿拉伯数字,从左向右依次编写.垂直编号,用大写拉丁字母自下而上顺次编写.对于附加轴线的编号可用分数表示,分母表示前一轴线的编号,分子表示附加轴线的编号,用阿拉伯数字顺序编写.2、标高符号在平面图、剖面图上,用标高符号表示某部位高度.标高符号以细实线绘制,标高符号的尖端应指至被标注的高度,尖端可向下或向上.3、索引符号与详图符号按规定：圆和引出线均以细实线绘制,圆直径10mm.引出线对准圆心,圆内过圆心画一水平线,上半圆用数字注明编号,下半圆用数字注明图纸号.详图符号用粗实线圆绘制,直径14mm.详图与被索引图样同在一张纸,应用阿拉伯数字注明.4、指北针指北针用细实线绘制,圆直径24 mm.指针尖为北向,指针尾部宽3mm.需用大直径绘指北针时,指针尾部宽为直径的1/8.5、在建筑设计图中l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗.〕M〔是汉语拼音的缩写,后面的数字是排列的序号,除了这个门〕M〔,窗〕C〔,还有别的,如：防火窗〕FHC-1或FH-1〔,门联窗〕MLC-1〔,推拉门〕TLM-1〔,凸窗〕TC-1〔,高窗〕GC〔等等, M就是门,C就是窗,后面数字代表类型.根据习惯不一样,表示方法也不相同：梁〕L〔、柱〕Z〔、框架梁〕KL〔、框架柱〕KZ〔、构造柱〕GZZ〔、梯柱〕TZ〔,梯板,压顶,压顶圈梁、踏步等等.如果是现浇的前边加一〕X〔.房屋建筑图纸怎么看一、熟悉拟建工程的功能图纸到手后,了解工程的功能,比如：车间或办公楼,商场或宿舍,联想基本尺寸和装修,例如：厕所地面贴地砖,厕所、阳台楼地面标高会低几厘米;车间尺寸要满足生产需要,特别是设备安装.最后识读建筑说明,熟悉工程装修情况.二、熟悉、审查工程平面尺寸施工平面图有三道尺寸：1.细部尺寸,2.轴线间尺寸,3.总尺寸.第一道尺寸之和是否等于第二道尺寸、第二道尺寸之和是否等于第三道尺寸.识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装、第二次装修施工图,检查是否一致.熟悉本层平面尺寸后,审查是否满足使用要求,例如：检查房间平面布置是否方便使用、采光通风是否良好等.检查有无不一致的地方.三、熟悉、审查工程立面尺寸建施图有正立面图、剖立面图、楼梯剖面图,建施平面图、结施平面图上,标有本层标高;梁表中,有梁表面标高;基础大样图,有标高注明.通过施工图,可掌握立面尺寸.正立面图有三道尺寸,1.窗台、门窗高度等细部尺寸,2、层高尺寸,并标有标高,3、总高度.审查方法与审查平面各道尺寸一样.检查楼梯踏步的水平尺寸和标高是否有错,检查梯梁下竖向净空尺寸是否大于2.1米,是否出现碰头现象;当中间层出现露台时,检查露台标高是否比室内低;检查厕所、浴室楼地面是否低几厘米,若不是,检查有无防溢水措施;最后与水电空调安装、设备工艺、第二次装修施工图相结合,检查建筑高度是否满足功能需要.四、检查施工图中容易出错的地方有无出错1、检查女儿墙砼压顶的坡向是否朝内.2、检查砖墙下有梁否.3、结构平面中的梁,在梁表中是否全标出了配筋情况.4、检查主梁的高度有无低于次梁高度的情况.5、梁、板、柱在跨度相同、相近时,有无配筋相差较大的地方,若有,需验算.6、当梁与剪力墙同一直线布置时,检查有无梁的宽度超过墙的厚度.7、当梁支承在剪力墙和柱边时,检查梁中心线是否与轴线平行,检查梁宽有无突出墙,若有,应提交设计处理.8、检查梁的受力是否满足要求,采用带肋的螺纹钢筋时,由于工人在加工中,用无肋面进行弯曲,所以钢筋直径取值应为原钢筋直径加上21mm肋厚.9、检查室内露台门上是否有雨蓬,检查雨蓬中心是否与上门的中心线重合.10、当设计要求与施工验收规范有无不同.如柱表中常说明：柱筋每侧少于4根可在同一截面搭接.但施工验收规范要求,同一截面钢筋搭接面积不得超过50%.11、检查结构说明与结构平面、大样、梁柱表中内容以及与建施说明有无存在相矛盾之处.12、单独基础系双向受力,沿短边方向的受力钢筋一般置于长边受力钢筋的上面,检查施工图的基础大样图中钢筋是否画错.五、审查原施工图有无可改进的地方1、从有利于工程施工的角度提出改进施工图意见2、从有利于建筑工程质量方面,提出修改施工图意见.3、从有利于建筑美观方面提出改善施工图编辑总结：以上就是房屋建筑图纸怎么看房屋建筑图纸符号大全的相关知识介绍,希望能够帮助到有这方面需求的朋友们!如需了解更多相关资讯,请继续关注我们网站,后续将呈现更多精彩内容.您也可以上齐家商城购买你心仪的产品哦!。

建筑图纸符号大全1. 导言建筑图纸是用来表达设计意图和构造细节的重要工具。

在建筑行业中，建筑图纸符号是必不可少的，它们被用来代表建筑元素、构件和其他特定要素。

本文档旨在为读者介绍常见的建筑图纸符号，帮助读者理解和解读建筑图纸。

2. 平面符号平面符号用于表示建筑物的平面布局和空间关系。

以下是一些常见的平面符号：•砖墙：▇•木质地板：▂•石质地板：▄•门：⸬•窗户：○•楼梯：▲这些符号的用途是在平面图上清晰地表示建筑物的元素和布局。

3. 立面符号立面符号用于表示建筑物的立面设计和外观特征。

以下是一些常见的立面符号：•窗户：⊞•门：〈•墙壁：█•屋顶：⌒•柱子：┃立面符号的使用帮助读者理解建筑物的外观，包括窗户、门、墙壁和屋顶的位置。

4. 剖面符号剖面符号用于表示建筑物的剖面细节和构造特征。

以下是一些常见的剖面符号：•柱子：│•梁：━•地板：▔•天花板：▁•墙壁：█剖面符号的使用帮助读者理解建筑物的立体结构和构造细节。

5. 电气符号电气符号用于表示建筑物的电气布局和设备。

以下是一些常见的电气符号：•开关：☐•插座：◉•灯：⦿•电线：━•熔断器：⊙电气符号的使用帮助读者理解建筑物电气系统的布局和连接方式。

6. 暖通空调符号暖通空调符号用于表示建筑物的暖通空调设备和管道。

以下是一些常见的暖通空调符号：•风机：⊙•管道：━•水泵：⊛•排风口：⊚•暖气片：☿暖通空调符号的使用帮助读者理解建筑物的暖通空调系统的布局和连接方式。

7. 结语本文档介绍了一些常见的建筑图纸符号，包括平面符号、立面符号、剖面符号、电气符号和暖通空调符号。

这些符号在建筑图纸中起到重要的作用，帮助读者理解和解读建筑设计。

掌握这些符号对于建筑师、设计师和工程师来说是至关重要的。

希望本文档能为读者提供有用的参考和帮助。

注：本文档中的符号仅为示例，并不代表所有建筑图纸符号的完整列表。

读者可以参考相关的建筑标准和规范以获得更全面的建筑图纸符号信息。

户型图上的标志都代表着什么的户型图上的标志都代表着什么？根据《房产测量规范》的规定：1.幢号：“幢”是指一座独立的，包括不同结构和不同层次的房屋。

幢号以丘为单位，自进大门起，从左到右，从前到后，顺时针用阿拉伯数字1、2、3、4……顺序编号，幢号标注在房屋轮廓线内的左下方，并加括号表示。

2.房屋建筑面积标注在本幢房屋的中间，在建筑面积下面划一横线，建筑面积保留两位小数。

3.房产要素标注在建筑面积上方，包括产别、结构、层数、建成年份8位数字，第一位数字代表产别，第二位数字代表结构，第三、四位数字代表层数，第五、六、七、八位数字代表建成年份。

（1）产别分为：国有房产用1表示；集体房产用2表示；私有房产用3表示；联营企业房产用4表示；股份制企业房产用5表示；港澳台投资房产用6表示；涉外房产用7表示；其他房产用8表示。

（2）结构分为：钢结构用1表示；钢、钢筋混凝土结构用2表示；钢筋混凝土结构用3表示；混合结构用4表示；砖木结构用5表示；其他结构用6表示。

（3）房屋层数：是指房屋的自然层数，一般按室内地坪±0以上计算，采光窗在室外地坪以上的半地下室，其室内层高在2.20米（含2.20米）以上的，计算自然层数。

假层、附层（夹层）、插层、阁楼（暗楼）、装饰性塔楼以及突出层面的楼梯间、水箱间不计层数。

房屋层数用两位数字表示，如1层（平房）用01表示，9层用09表示，11层用11表示。

（4）建成年份：房屋的建成年份即房屋的竣工年份。

有竣工验收证明的以证明为准；没有竣工验收证明的以实际竣工年份为准。

建成年份用四位数字表示，如1980、1999、2001……。

4.图式（1）房屋坐落：标注在图框的左上角××区××路××号。

（2）房产分区号：标注在图框的边线中间的偏右方，根据各区办事处、乡镇编排。

（3）图幅号：标注在图框线右上角的上部，分幅图的编号，用六位数字表示，前四位数字为横坐标和纵坐标的十公里和整公里数，第五位、第六位数字为分幅图代码号。

史上最全的建筑符号及含义1. 建筑平面图符号- 矩形表示建筑矩形表示建筑- 室内空间: 一般标志房间名称，如"卧室"、"厨房"等。

- 建筑轮廓: 标志建筑物的外形。

- 线段表示墙壁线段表示墙壁- 实线: 表示实墙或承重墙。

- 虚线: 表示非承重墙或隔断墙。

- 箭头表示开口箭头表示开口- 单向箭头: 表示门或窗户的开启方向。

- 双向箭头: 表示门或窗户的双向开启。

- 斜线表示投影斜线表示投影- 斜线: 表示物体的投影，如柱子、梁等。

2. 建筑立面图符号- 矩形表示窗户或门矩形表示窗户或门- 有划分的矩形: 表示窗户。

- 单实线的矩形: 表示门。

- 圆形表示柱子圆形表示柱子- 实心圆: 表示主柱或承重柱。

- 空心圆: 表示非承重柱。

- 交叉表示剪力墙交叉表示剪力墙- 交叉线: 表示具有阻力和抗震功能的剪力墙。

3. 建筑剖面图符号- 线段表示剖面线段表示剖面- 垂直线段: 表示建筑物的剖面。

- 阴影表示材质阴影表示材质- 阴影: 表示不同材质的区域，如混凝土、砖墙等。

- 箭头表示观察方向箭头表示观察方向- 箭头: 表示观察建筑剖面的方向。

4. 建筑电气图符号- 圆形表示灯具或插座圆形表示灯具或插座- 灯泡图标: 表示灯具。

- 插座图标: 表示插座。

- 线段表示电线线段表示电线- 实线: 表示电源线。

- 虚线: 表示普通电线。

- 箭头表示电流方向箭头表示电流方向- 箭头: 表示电流的流动方向。

以上是建筑设计中常见的符号及其含义，希望对您有所帮助。

*注意：上述符号仅供参考，具体建筑符号及含义可能因地区、行业等因素而有所不同，请在具体场合中确认使用的符号。

*。

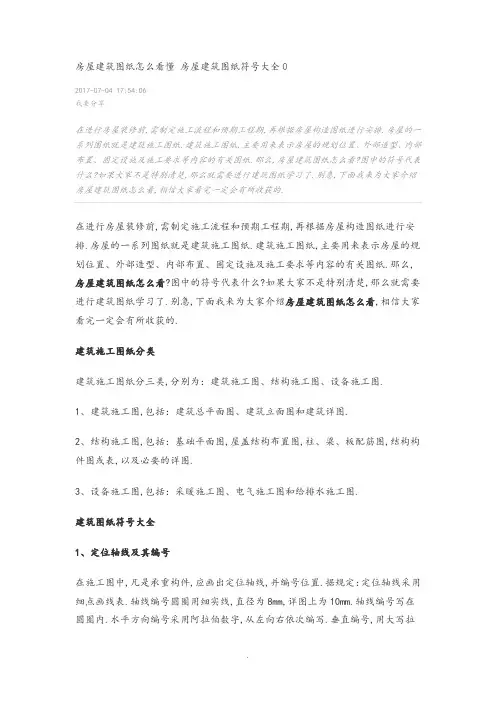

房屋建筑图纸怎么看懂房屋建筑图纸符号大全02017-07-04 17:54:06我要分享在进行房屋装修前，需制定施工流程和预期工程期，再根据房屋构造图纸进行安排。

房屋的一系列图纸就是建筑施工图纸。

建筑施工图纸，主要用来表示房屋的规划位置、外部造型、内部布置、固定设施及施工要求等内容的有关图纸。

那么，房屋建筑图纸怎么看?图中的符号代表什么?如果大家不是特别清楚，那么就需要进行建筑图纸学习了。

别急，下面我来为大家介绍房屋建筑图纸怎么看，相信大家看完一定会有所收获的。

在进行房屋装修前，需制定施工流程和预期工程期，再根据房屋构造图纸进行安排。

房屋的一系列图纸就是建筑施工图纸。

建筑施工图纸，主要用来表示房屋的规划位置、外部造型、内部布置、固定设施及施工要求等内容的有关图纸。

那么，房屋建筑图纸怎么看?图中的符号代表什么?如果大家不是特别清楚，那么就需要进行建筑图纸学习了。

别急，下面我来为大家介绍房屋建筑图纸怎么看，相信大家看完一定会有所收获的。

建筑施工图纸分类建筑施工图纸分三类，分别为：建筑施工图、结构施工图、设备施工图。

1、建筑施工图，包括：建筑总平面图、建筑立面图和建筑详图。

2、结构施工图，包括：基础平面图，屋盖结构布置图，柱、梁、板配筋图，结构构件图或表，以及必要的详图。

3、设备施工图，包括：采暖施工图、电气施工图和给排水施工图。

建筑图纸符号大全1、定位轴线及其编号在施工图中，凡是承重构件，应画出定位轴线，并编号位置。

据规定：定位轴线采用细点画线表。

轴线编号圆圈用细实线，直径为8mm，详图上为10mm。

轴线编号写在圆圈内。

水平方向编号采用阿拉伯数字，从左向右依次编写。

垂直编号，用大写拉丁字母自下而上顺次编写。

对于附加轴线的编号可用分数表示，分母表示前一轴线的编号，分子表示附加轴线的编号，用阿拉伯数字顺序编写。

2、标高符号在平面图、剖面图上，用标高符号表示某部位高度。

标高符号以细实线绘制，标高符号的尖端应指至被标注的高度，尖端可向下或向上。

从零开始学看户型图（一）：户型图上的图标你都懂吗？
每个楼盘的户型都会有户型图，销售会通过户型图来让客户了解这个房子的好坏、大小……可是户型图上的那些圈圈框框都代表什么意思呢？你都懂吗？
户型图上的小符号都是通用的。

最容易辨认的，是一些基本的家具和生活用品，比如床、沙发、餐桌、椅子、衣柜、马桶、面盆等，这些在户型图中可以清楚地辨识。

但有一些图你不一定认识。

重点给大家简单介绍几个重要的符号：
门：门是一个90度的扇形，代表推开的方向以及范围。

在户型图中，垂直于墙面的方向为门打开的方向。

（房贷迟迟不下来原因有哪些？要买房的看看！）
窗户：窗户一般可以分为普通的窗户、飘窗和落地窗三类。

落地窗画法和普通的窗户差不多，但是会更大一些。

由于落地窗的视野、采光更好（房子采光好不好，要这样看才知道！），是开发商的卖点之一，所以一般会在户型图上标注出来。

空调：空调有两种符号。

墙体：墙体分为两种，一是承重墙，二是非承重墙。

装修的时候一定要注意，承重墙不能拆除，非承重墙则可拆除。

下图是某楼盘的户型，实战一下：。

户型图上的标志都代表着什么？根据《房产测量规范》的规定：1.幢号：“幢”是指一座独立的，包括不同结构和不同层次的房屋。

幢号以丘为单位，自进大门起，从左到右，从前到后，顺时针用阿拉伯数字1、2、3、4……顺序编号，幢号标注在房屋轮廓线内的左下方，并加括号表示。

2.房屋建筑面积标注在本幢房屋的中间，在建筑面积下面划一横线，建筑面积保留两位小数。

3.房产要素标注在建筑面积上方，包括产别、结构、层数、建成年份8位数字，第一位数字代表产别，第二位数字代表结构，第三、四位数字代表层数，第五、六、七、八位数字代表建成年份。

（1） 产别分为：国有房产用1表示；集体房产用2表示；私有房产用3表示；联营企业房产用4表示；股份制企业房产用5表示；港澳台投资房产用6表示；涉外房产用7表示；其他房产用8表示。

（2） 结构分为：钢结构用1表示；钢、钢筋混凝土结构用2表示；钢筋混凝土结构用3表示；混合结构用4表示；砖木结构用5表示；其他结构用6表示。

（3） 房屋层数：是指房屋的自然层数，一般按室内地坪±0以上计算，采光窗在室外地坪以上的半地下室，其室内层高在2.20米（含2.20米）以上的，计算自然层数。

假层、附层（夹层）、插层、阁楼（暗楼）、装饰性塔楼以及突出层面的楼梯间、水箱间不计层数。

房屋层数用两位数字表示，如1层（平房）用01表示，9层用09表示，11层用11表示。

（4） 建成年份：房屋的建成年份即房屋的竣工年份。

有竣工验收证明的以证明为准；没有竣工验收证明的以实际竣工年份为准。

建成年份用四位数字表示，如1980、1999、2001……。

4.图式（1） 房屋坐落：标注在图框的左上角××区××路××号。

（2） 房产分区号：标注在图框的边线中间的偏右方，根据各区办事处、乡镇编排。

（3） 图幅号：标注在图框线右上角的上部，分幅图的编号，用六位数字表示，前四位数字为横坐标和纵坐标的十公里和整公里数，第五位、第六位数字为分幅图代码号。

一分钟教你看懂户型图在生活中，无论是买房子还是装修、布置房子，我们都需要看户型图，那么户型图是什么？图上的各种线条符号都代表什么意思呢？如果我们自己懂得这些知识，就可以尽量避免各种“被坑”现象的出现。

户型图，指的是房屋的平面空间布局图，即对各个独立空间的实用空间、相对位置、大小进行描述的图形。

下面这些线条符号你都认得多少？房屋的朝向根据指南针的指示，遵循上北下南、左西右东的方位。

在户型图上，一般都会标注有以下这些线条符号，看懂这些，对我们购买到称心如意的房子、合理规划布置房子有很大的帮助。

开间与进深户型的好坏，与开间、进深这两项指标紧密相关。

“开间”指的是房间的宽度，一般在3～3.9米之间；“进深”则是指房间的长度，一般控制在5米左右。

一般的户型图上都会标注进深、开间这两个指标，常以“两根拉出的直线中间夹杂着数字”的形式来表示。

如果进深过深、开间狭窄，则不利于室内的采光和通风。

一般来讲，进深的总数值是越小越好，而开间则是越大越好。

在没有看到实体房前，我们可以根据户型图上的标尺，大致计算出各个功能区的大小。

需要注意的是：户型图上并不能够完全展示房间的大小尺寸，虽然绝大多数户型图上都会标注建筑面积，然而房屋的实际使用面积，户型图上是不会写的。

各大功能区的合理面积一般为：全赠送面积与半赠送面积有些户型图上会标注有“赠送面积”和“半赠送面积”，它们的区别就在于全赠送面积是送的，不需要交任何费用，但是面积是不记入房产证面积的，一般赠送的就是飘窗；而半赠送面积指的是这个赠送的是一半的面积，另一半是要交钱的。

也就是说这一整块面积只需交一半钱，但是这一半面积会计入房产证面积内。

需要注意的是，如果阳台是露天，那它本来就是不计算面积的，这个是有规定的。

如果是半开的则会记入一半面积，如果是全封闭的，则不可能赠送的，即使你要求，开发商也不会同意。

门房屋的门是用一个扇形来表示的，代表推开的动作以及范围。

扇形在里面就代表门往里面开，扇形往外面则表示门往外开。

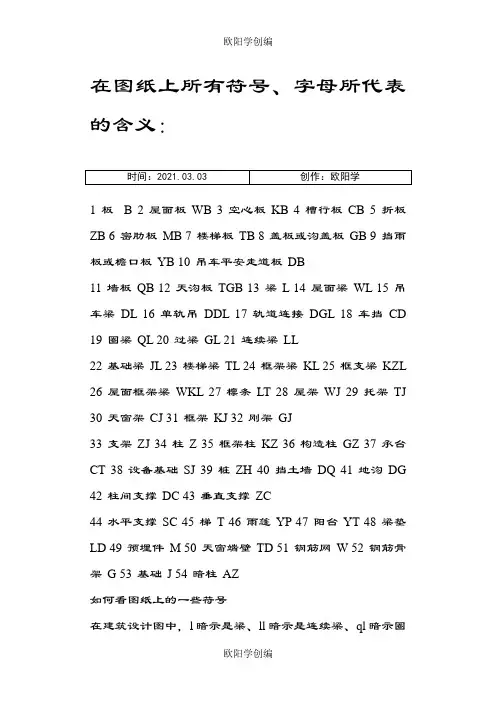

在图纸上所有符号、字母所代表的含义：1 板 B2 屋面板WB3 空心板KB4 槽行板CB5 折板ZB6 密肋板MB7 楼梯板TB8 盖板或沟盖板GB9 挡雨板或檐口板YB 10 吊车平安走道板DB11 墙板QB 12 天沟板TGB 13 梁L 14 屋面梁WL 15 吊车梁DL 16 单轨吊DDL 17 轨道连接DGL 18 车挡CD 19 圈梁QL 20 过梁GL 21 连续梁LL22 基础梁JL 23 楼梯梁TL 24 框架梁KL 25 框支梁KZL 26 屋面框架梁WKL 27 檩条LT 28 屋架WJ 29 托架TJ 30 天窗架CJ 31 框架KJ 32 刚架GJ33 支架ZJ 34 柱Z 35 框架柱KZ 36 构造柱GZ 37 承台CT 38 设备基础SJ 39 桩ZH 40 挡土墙DQ 41 地沟DG 42 柱间支撑DC 43 垂直支撑ZC44 水平支撑SC 45 梯T 46 雨篷YP 47 阳台YT 48 梁垫LD 49 预埋件M 50 天窗端壁TD 51 钢筋网W 52 钢筋骨架G 53 基础J 54 暗柱AZ如何看图纸上的一些符号在建筑设计图中，l暗示是梁、ll暗示是连续梁、ql暗示圈梁、jl暗示基础梁、tl暗示是梯梁、dl暗示是地梁，z暗示柱、gz暗示构造柱、kz暗示框架柱，m暗示是门、c暗示是窗。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸担任人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采取的做法。

没有打勾的，非该设计所采取的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

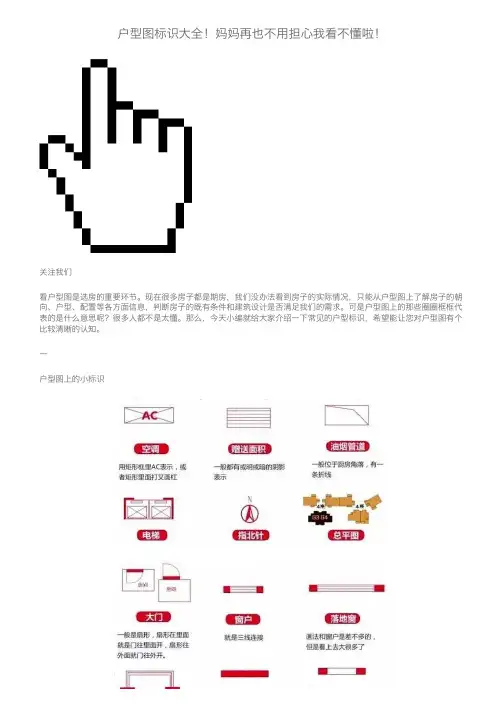

户型图标识⼤全！妈妈再也不⽤担⼼我看不懂啦！关注我们看户型图是选房的重要环节。

现在很多房⼦都是期房，我们没办法看到房⼦的实际情况，只能从户型图上了解房⼦的朝向、户型、配置等各⽅⾯信息，判断房⼦的既有条件和建筑设计是否满⾜我们的需求。

可是户型图上的那些圈圈框框代表的是什么意思呢？很多⼈都不是太懂。

那么，今天⼩编就给⼤家介绍⼀下常见的户型标识，希望能让您对户型图有个⽐较清晰的认知。

⼀户型图上的⼩标识01⼤门⼤门是⼀个扇形，扇形在⾥⾯就是门往⾥开，扇形在外⾯就是门往外开。

02窗户窗户可分为：窗户、飘窗、落地窗。

窗户的画法最简单，就是三线连接；飘窗是⼀段凸出的矩形，上端也是三根线，下端是虚线。

03空调空调摆放⽤矩形框⾥AC表⽰，或者矩形⾥⾯打叉画杠。

04⾐柜⾐柜⼀般是⼀个矩形，⾥⾯⼀格格的。

05承重墙承重墙⼀般都以⿊⾊线条标出。

06总图⼆注意另⼀类的标识除了基本户型标识外以下这些你也应该了解01户型图上的数字户型图上的数字蕴含着很多意义，可以从数字算出整个房⼦的⾯积以及每个区域的⾯积，也可以看出房屋的开间和进深⽐例。

我们把房间的主采光⾯称为“开间”，有些地⽅叫“⾯宽”，与其垂直的称为“进深”。

也可根据房门的朝向来确定开间和进深，房门进⼊的⽅向的距离为进深，左右两边的距离为开间。

开间指房间的宽度，⼀般在3-3.9⽶之间。

进深指房间的长度，⼀般控制在5⽶左右。

注意：进深过⼤，开间过⼩，影响采光通风，房间会潮、暗；进深偏⼩，开间过⼤，不利于房间保温，隐私性差；进深开间黄⾦⽐例为6:4。

02房间的朝向房间的朝向朝向对房间的影响：采光、通风、噪⾳、节能朝向优劣顺序：正南>东南>东>西南>北和西客厅最佳朝向：南，冬暖夏凉卧室最佳朝向：南；最劣朝向：西，夏季炎热卫⽣间最劣朝向：西，易潮湿厨房最劣朝向：北，刮北风油烟倒灌。

03户型布局区分活动区域与休息区域明显分开，最主要的好处就是客餐厅和厨房阳台的声响不会影响到家⼈在卧室休息，不少户型的阳台和卧室连接就不太好。
