监控系统操作说明一、前言本操作说明书是为了帮助用户使用监控系统，了解并掌握其基本操作以及常见功能的使用，提高系统的运行效果和用户体验。
二、操作环境要求1. 操作系统：Windows 7/8/10；2. 浏览器：Google Chrome、Mozilla Firefox、Microsoft Edge等现代浏览器；3.计算机硬件：建议使用至少4GB内存、2GHz处理器的计算机。
三、系统登录1.打开浏览器，输入监控系统的访问地址；2.在登录页面输入用户名和密码，点击"登录"按钮；3.如果输入的用户名和密码正确，系统将跳转到主界面。
四、主界面介绍1.左侧导航栏：包含系统的各种功能模块，如实时监控、录像回放、报警管理等；2.顶部菜单栏：包含系统设置、帮助文档、退出登录等操作；3.主工作区：展示系统的主要功能界面；4.底部状态栏：显示系统的状态信息，如当前时间、登录用户名等。
五、系统功能1.实时监控实时监控功能用于实时查看监控摄像头的画面。
操作步骤：1)在导航栏中点击"实时监控"；2)在主工作区选择要查看的监控摄像头；3)鼠标点击一些摄像头，即可在主工作区实时查看其画面。
2.录像回放录像回放功能用于查看历史录像。
操作步骤：1)在导航栏中点击"录像回放"；2)在主工作区选择要回放的摄像头和时间；3)点击"播放"按钮，即可开始回放录像。
3.报警管理报警管理功能用于设置和查看报警信息。
操作步骤：1)在导航栏中点击"报警管理"；2)在主工作区可以查看当前的报警信息列表；3)点击一些报警信息，可以查看详细信息，并进行处理。
4.系统设置系统设置功能用于对监控系统进行配置。
操作步骤：1)在顶部菜单栏中点击"系统设置"；2)在主工作区可以进行各项配置，如用户管理、摄像头管理、录像设置等。
六、常见问题解答1.无法登录系统怎么办？2.录像回放时没有任何画面怎么办？3.如何添加或删除监控摄像头？答：请在系统设置中的摄像头管理中进行相应的操作，添加或删除摄像头。

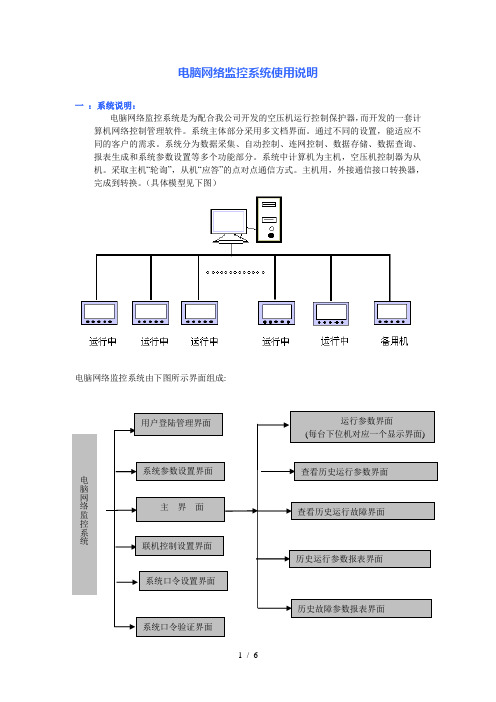

电脑网络监控系统使用说明一 ：系统说明：电脑网络监控系统是为配合我公司开发的空压机运行控制保护器，而开发的一套计算机网络控制管理软件。
系统主体部分采用多文档界面。
通过不同的设置，能适应不同的客户的需求。
系统分为数据采集、自动控制、连网控制、数据存储、数据查询、报表生成和系统参数设置等多个功能部分。
系统中计算机为主机，空压机控制器为从机。
采取主机“轮询”，从机“应答”的点对点通信方式。
主机用，外接通信接口转换器，完成到转换。
（具体模型见下图）电脑网络监控系统由下图所示界面组成:主 界 面系统参数设置界面 系统口令设置界面电脑网络监控系统查看历史运行参数界面查看历史运行故障界面历史运行参数报表界面历史故障参数报表界面联机控制设置界面系统口令验证界面运行参数界面(每台下位机对应一个显示界面)用户登陆管理界面二：程序安装系统为用户提供了安装包文件，用户只需打开有安装包文件的目录，按照自己的操作系统，执行相应的文件，根据对话框选择下一步即可顺利完成程序的安装。
安装本系统时，请用户注意选择一个容量较大的磁盘分区，以便系统能存储较多天数的记录数据。
程序开始安装示意图如下所示.安装成功后，程序自动在用户桌面上创建一个快捷图标。
点击图标，即可运行程序。
三，程序初始化:第一次运行本程序，用户必需根据自身情况对系统进行初始化工作。
从参数设置菜单或“系统设置”快捷按钮进入系统参数设置界面，设置各项参数。
设置完成后，点击确定按钮，程序自动检测用户输入数据，正确后记录下用户输入数据。
并根据用户输入数据生成对应下位机的窗体数。
开始监控下位机运行。
(系统参数设置界面图如下)。
四：程序运行：用户正确设置了系统参数后，程序自动生成用户所设置的下位机相同的下位机运行情况显示控制窗口，可能过此窗口监控下位机的运行情况，并针对下位机发送各类控制命令。
程序运行界面如下所示。
（包含二台下位机）注意：用户在完成系统设置后，可利用鼠标分别拖动窗体到合适的位置，再点击系统控制菜单下的保存窗体参数菜单，或在退出本系统时根据程序提示选取保存窗体按钮，下次再进入程序时，系统将自动按上次位置排列窗体。
监控系统操作指南1 概述监控系统操作指南旨在提供使用者关于监控系统的操作指导和基本功能的介绍。
本指南适用于所有使用该监控系统的用户。
2 登录要登录监控系统，请按照以下步骤操作：1. 打开监控系统登录页面。
2. 输入您的用户名和密码。
3. 单击“登录”按钮。
3 导航栏- 主页：返回监控系统的主页。
- 设备状态：查看在线设备的状况和状态。
- 报警信息：查看设备发送的警报信息。
- 设置：配置监控系统的参数和偏好设置。
- 帮助：获取关于监控系统操作的帮助和支持。
4 设备状态在设备状态页面，您可以查看所有在线设备的状态和状况。
以下是设备状态页面的主要功能和操作：- 刷新：点击“刷新”按钮可以更新设备状态信息。
- 设备过滤：使用设备过滤功能可以根据设备类型、地理位置等条件筛选设备状态信息。
- 设备详情：点击设备名称可以查看该设备的详细信息和状态。
5 报警信息报警信息页面显示了设备发送的警报信息。
以下是报警信息页面的主要功能和操作：- 报警类型：警报信息按照报警类型进行分组，您可以点击不同类型的警报以查看详细信息。
- 报警详情：点击报警信息可以查看该警报的详细信息和处理状态。
- 处理：对于未处理的报警信息，可以选择相应的处理操作，例如标记为已处理或转发给相关人员。
6 设置在设置页面，您可以配置监控系统的参数和偏好设置。
以下是设置页面的主要功能和操作：- 用户管理：添加、编辑或删除系统用户的权限和信息。
- 报警设置：配置警报的触发条件和处理方式。
- 设备配置：对设备进行参数配置和管理。
7 帮助和支持如果您在使用监控系统时遇到问题或需要技术支持，请参考以下资源：- 用户手册：阅读监控系统的用户手册以获取详细的操作说明和指导。
- 在线支持：访问监控系统的官方网站以获取在线技术支持和帮助。
- 联系我们：如果您无法通过上述方式解决问题，请联系我们的客户支持团队以获取进一步协助。
以上是监控系统操作指南的基本内容。
希望本指南能够帮助您更好地使用监控系统。

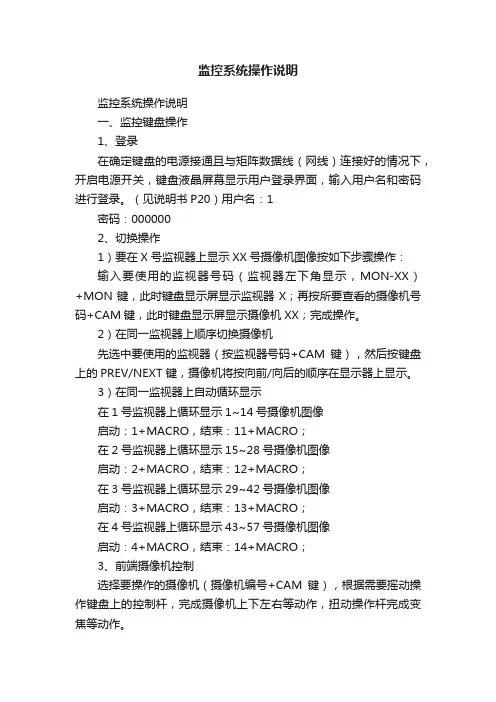

监控系统操作说明监控系统操作说明一、监控键盘操作1、登录在确定键盘的电源接通且与矩阵数据线（网线）连接好的情况下，开启电源开关，键盘液晶屏幕显示用户登录界面，输入用户名和密码进行登录。
（见说明书P20）用户名：1密码：0000002、切换操作1）要在X号监视器上显示XX号摄像机图像按如下步骤操作：输入要使用的监视器号码（监视器左下角显示，MON-XX）+MON键，此时键盘显示屏显示监视器X；再按所要查看的摄像机号码+CAM键，此时键盘显示屏显示摄像机XX；完成操作。
2）在同一监视器上顺序切换摄像机先选中要使用的监视器（按监视器号码+CAM键），然后按键盘上的PREV/NEXT 键，摄像机将按向前/向后的顺序在显示器上显示。
3）在同一监视器上自动循环显示在1号监视器上循环显示1~14号摄像机图像启动：1+MACRO，结束：11+MACRO；在2号监视器上循环显示15~28号摄像机图像启动：2+MACRO，结束：12+MACRO；在3号监视器上循环显示29~42号摄像机图像启动：3+MACRO，结束：13+MACRO；在4号监视器上循环显示43~57号摄像机图像启动：4+MACRO，结束：14+MACRO；3、前端摄像机控制选择要操作的摄像机（摄像机编号+CAM键），根据需要摇动操作键盘上的控制杆，完成摄像机上下左右等动作，扭动操作杆完成变焦等动作。
可控摄像机点表如下：4、解锁操作键盘长时间不用会自动锁定，不能操作，键盘显示屏会提示先解锁再操作，如果重新使用，先按键盘上的LOCK键，即可解锁。
1）摄像机锁定：按LOCK键锁定选定监视器显示的摄像机，按SHIFT+LOCK 解除摄像机锁定。
2）监视器锁定：按数字+LOCK键锁定选定摄像机，按数字+SHIFT+LOCK解除监视器锁定。
二、录像机操作1、登录1）先将电脑与交换机连接，将电脑的IP地址及子网掩码修改到与硬盘录像机同一地址段，方可登录。
IP地址：192.0.0.5子网掩码：255.255.255.02）IP地址修改后使用操作系统自带浏览器，在地址栏中输入硬盘录像机IP地址即可登录。
监控系统培训资料1、硬盘录像机操作：1）、开关机开机若前面板电源[开关键]指示灯不亮，请插上电源，打开电源开关，设备开始启动。
若前面板电源[开关键]指示灯呈红色，请轻按前面板电源[开关键]，设备开始启动。
设备启动后，电源[开关键]指示灯呈绿色。
监视器或显示器屏幕上将会出现开机画面。
关机正常关机方法1：通过菜单①进入设备关机界面（主菜单→设备关机），选择[设备关机]②选择[是]方法2：通过硬盘录像机前面板上的电源[开关键]，连续按住3秒以上将弹出“确定要关闭设备吗？”的提示，选择[是]将关闭设备。
注意：系统提示“系统正在关闭中…”时，请不要再按电源[开关键]，否则可能会出现关机过程不能正常进行。
非正常关机①通过后面板开关②直接拔掉电源线注意：通过非正常方式关机会导致硬盘录像丢失，甚至损坏硬盘和机器设备！！！2）、录像回放鼠标操作①单画面预览状态：鼠标右键菜单选择[回放]，回放当前预览通道的录像；②多画面预览状态：鼠标右键菜单选择[回放]，回放鼠标指针所在通道的录像。
前面板操作①单画面预览状态：选择[放像]键，回放当前预览通道的录像；②多画面预览状态：选择[放像]键，，回放左上角第一个通道的录像。
提醒：回放的录像为通道5分钟内的录像文件。
说明：回放过程中可通过前面板数字键切换回放通道。
按日历回放回放中，在通道窗选择需要回放的通道及日期，选择，停止正在回放的录像，选择，或在通道窗中双击有录像的日期，开始日期内的录像回放。
提醒：1、若该通道当前日历选中当天没有录像文件，则回放失败：2、前面板无法进行通道窗的操作，请使用鼠标操作；3、通过通道窗选择后的录像回放，回放的是所选日期全天的录像文件。
3）、录像备份①进入录像备份界面（主菜单→录像备份）。
设置查询条件，选择[备份]，进入录像查询列表界面。
②选择需要备份的录像文件。
若需要对需要备份的录像文件进行核实，选择[播放焦点]；确定录像文件后，选择[下一步]。

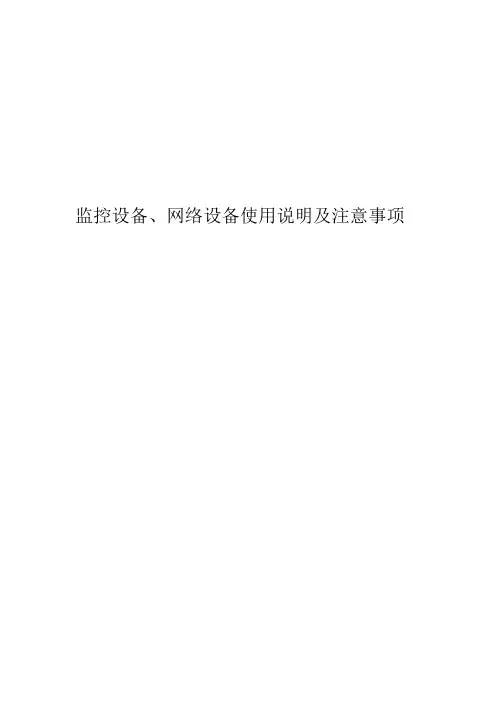

监控设备、网络设备使用说明及注意事项iVMS-5000集中监控管理系统使用说明1.1 简介iVMS-5000 集中监控管理系统拥有 B/S 客户端和 C/S 客户端，主要应用于监控中心、值班室、接警室、指挥调度室等场合，具备实时视频监控、摄像机云台控制、录像检索回放、录像备份下载等基础功能，其中 C/S 客户端还具备接收和处理报警，语音对讲和广播，辅屏预览，控制解码上电视墙等高级应用。
运行和使用用户登录第一步：双击桌面客户端图标显示如下登录框。
第二步：输入用户名、密码、中心服务器 IP 地址与端口等相关信息。
默认情况下：用户名为你好，密码为 123456789，端口为 80。
第三步：点击“确定”。
勾选“自动登录”，保存本次输入的用户名和密码，下次监控软件启动时，将自动登录。
系统信息：显示 CPU 占用率，内存占用率信息。
点击可查看当前用户、磁盘剩余空间和系统音量。
（备注）1.2实时监控点击标签栏标签，进入监控软件播放界面初次启动时，播放面板以2×2播放窗口显示，可通过画面分割按键进行窗口分割的选择实时视频播放双击区域节点，则在当前画面分割模式下开始依次播放该区域的通道图像。
拖动播放。
拖动通道节点到需要的播放窗口，则该窗口显示拖动的通道节点的实时视频。
若拖动的为区域节点，则在当前画面分割模式下从当前选中的播放窗口开始依次播放该区域下的通道。
右键画面停止播放右键点击处于实时播放的播放窗口，显示播放窗口菜单。
选择“关闭”项，可以结束该窗口的实时播放。
1.3常规回放选择“常规回放”进入常规回放界面。
录像检索软件支持最多 16 路回放。
回放操作步骤如下：第一步：选择画面分割方式。
软件支持 1/4/9 画面分割回放。
第二步：设置回放监控点和回放窗口的对应关系。
说明：选中一个回放窗口，双击希望在该窗口回放的监控点，即可回放当天录像。
第三步：设定搜索条件。
设置所搜的起止时间和录像类型。
点击时间框日历菜单，可以通过点击选择日期。
iDVR数字视频监控系统使用说明书注意事项★在使用本监控系统之前,请详细阅读本说明书所涉及的相关事项;熟悉系统各部分的功能后,方能使用，以确保该系统为您发挥最佳功能。
否则一切后果自负。
★本系统工作主机供电电压为220伏+10%，如果在电压不稳或者干扰大的场合，请您选用优质稳压电源（即UPS），保证系统正常良好的工作状态。
★本系统主机工作于常温(-10+3℃ - 55+2℃)、清洁的环境,并且保持良好的通风状态。
★本系统软件属于我公司专有产品，未经同意，请勿复制，否则影响机器稳定概不负责，并将通过有关法律渠道追究盗版责任。
硬件配置要求服务端CPU：赛扬 2G 以上（推荐双核1.8G以上）内存：256M以上（推荐DDR 1G）显卡：32M 支持Overlay (推荐256M)网卡：10－100M分辨率：1024*768(32位色) / 1280*1024(32位色) / 1440*900(32位色)客户端CPU：P4 1.7G以上内存：DDR 256M显卡：64M网卡：10－100M分辨率：1024*768(32位色) / 1280*1024(32位色) / 1440*900(32位色)功能特点（H.264硬压缩）操作系统Windows XP/VISTA/WIN7，压缩方式H.264。
显示分辨率支持1024 x 768、1280 x 1024、1440 x 900；录像分辨率352 x 288（PAL制式）， 352 x 240（NTSC制式）或320 x 240，640 x 480（D1）。
一套系统最大支持32路。
支持单画面、4画面、8画面、9画面、10画面、12画面、16画面、20画面、25画面、36画面显示，可全屏显示，支持自动翻页，可多级放大。
多画面实时显示/录像/回放功能，支持多种云镜控制，支持多种报警盒。
连续录像、定时录像、动态录像、事件录像、联动报警录像等录像方式。
可以设置每个镜头的显示名称。
闸门计算机监控系统工作内容本工程全部计算机监控系统设备的采购、安装调试、系统开发及现场调试工作，实现节制闸闸门启闭机、电气设备等的自动控制和监测。
监控对象本工程计算机监控系统监控监测对象主要有：1台主变压器、高低压配电设备、节制闸启闭机及闸门等。
监控系统结构计算机控制系统主要完成1#～7#闸门的集中控制，实时掌握闸门的工况。
（1）计算机控制系统结构该系统采用分层分布式控制，分中控室集中控制层、现地控制层。
在中控室内工程师操作站设工控机2台，互为冗余备用，其中1台兼做数据库服务器，用于闸门运行数据的存储，并在网络交换机上预留光口，以便于未来上级管理调度系统通信；现地控制层设闸门现地控制柜控制闸门的工作运行情况。
中控室集中控制层上位机与现地层级之间采用光纤星型连接，现地层级通过交换机接入以太网。
（2）闸门现地PLC控制闸门现地控制柜内配置有可编程控制器（PLC）、液晶触摸显示屏、闸门开度荷重一体化显示仪、I/O机架、中间继电器、按钮、信号灯等元件，可实现下述功能：1）可通过PLC现地及远程控制闸门启闭机的升、降、停；2）可通过按钮闸门控制柜硬接点手动控制闸门启闭机的升、降、停。
3）可对闸门进行升、降、停预置。
4）闸门开度荷重一体化显示仪可对闸门的闸门开度、荷重进行显示。
5）对闸门可进行机械或电气限位保护。
系统功能1总体要求计算机监控系统应迅速、准确、有效地完成对节制闸设备进行运行监视、控制、保护、以及调度运行管理等工作。
计算机监控系统应该具有如下功能：（1）数据采集和处理（2）监视与报警（3）控制与调节（4）系统自诊断与恢复（5）数据记录与存储（6）人机接口（7）时钟同步（8）数据通信2数据采集与处理（1）监控主机应能接收现地控制单元上传的各类实时数据，包括模拟量、开关量、电度量、综合量和SOE事件顺序记录、越复限事件记录等。
按收到的数据进行数据库刷新、报警登录；接收上级调度系统下发的命令以及接收其它系统发来的数据。

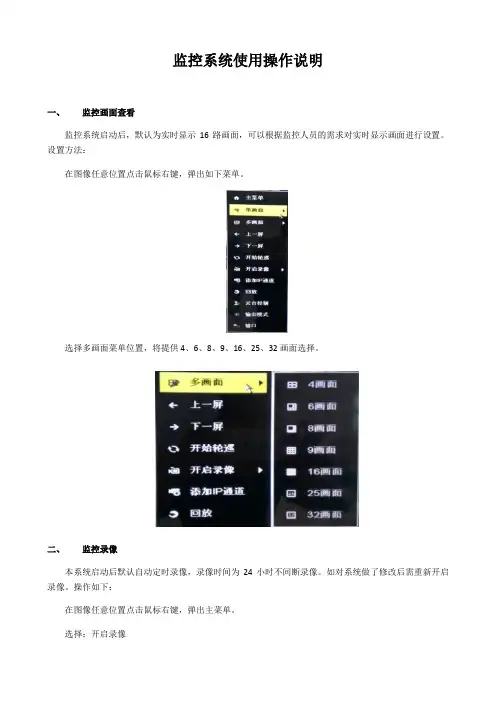

监控系统使用操作说明
一、监控画面查看
监控系统启动后，默认为实时显示16路画面，可以根据监控人员的需求对实时显示画面进行设置。
设置方法：
在图像任意位置点击鼠标右键，弹出如下菜单。
选择多画面菜单位置，将提供4、6、8、9、16、25、32画面选择。
二、监控录像
本系统启动后默认自动定时录像，录像时间为24小时不间断录像。
如对系统做了修改后需重新开启录像。
操作如下：
在图像任意位置点击鼠标右键，弹出主菜单。
选择：开启录像
点击定时录像后即开启实时录像功能。
三、录像回放
如需对某些事件进行查看、回放时，在图像任意位置点击鼠标右键，弹出主菜单。
点击“回放”
在弹出的窗口内输入管理员密码：
在弹出后的窗口右上选择框内选择需要进行录像回放、查看的摄像头。
在右下日历中选择需查看录像的日期。
在屏幕下方的控制条可进行时间条拖动，进行快速定位，也可以进行加快播放速度。
四、监控系统常见故障分析
1．单个图像无显示，监视器显示“无网络视频信号”，出现的原因通常是前端摄像头设备故障或线路故障；可使用网线测试仪对该摄像头的网线进行测试排除线路故障原因；如排除线路故障原因后图像未能恢复应考虑更换摄像头。
2．多个画面突然无显示：通常出现多个画面突然无显示的情况往往是集中在一个区域内的摄像头监控画面集体故障。
造成的原因通常是接入交换机故障或接入交换机至核心交换机之间线路故障造成的。
依次进行排查即可。
3．录像丢失，录像正常保存时间为30天，进行循环存储。
如超出保存时间后，录像将被覆盖。
监控系统使用说明书监控系统作为一种常见的安全设施，广泛应用于各种场所和领域。
它可以通过视频监控和报警功能，有效地提高保安工作的效能，确保人员和财产的安全。
本文将详细介绍监控系统的使用方法和注意事项，以便用户能够正确地操作和维护监控设备。
一、系统组成和安装1. 主机安装及布线监控系统一般由主机、摄像头、显示器和硬盘等设备组成。
首先，用户需要选择一个合适的位置安装主机，并确保其位置可以良好地通风散热。
然后，根据实际需求，在需要监控的区域安装摄像头，并将其与主机通过布线连接。
连接时要注意使用质量可靠的连接线，避免信号干扰。
2. 配置和设置在完成物理连接后，用户需要根据实际情况进行配置和设置。
首先，用户需要通过主机的界面设置各个摄像头的参数，例如分辨率、图像质量等。
其次，用户还可以根据需要设置监控时间、录像功能和报警功能等。
在设置时，用户应仔细阅读设备使用手册，按照说明进行正确操作。
二、系统使用和操作1. 监控模式选择监控系统一般提供实时监控和录像两种模式，用户可以根据需要选择合适的监控模式。
实时监控模式可以即时查看被监控区域的情况，而录像模式可以记录监控画面供日后查看。
用户可以根据具体情况选择合适的模式。
2. 视频查看和回放在实时监控模式下，用户可以通过显示器查看被监控区域的视频画面。
为了获得更好的观看效果，用户可以调整画面亮度、对比度和色彩等参数。
此外，用户还可以通过缩放、分割和切换等功能快速查看多个监控画面。
在录像模式下，用户可以通过回放功能查看之前录制的视频。
3. 报警和通知监控系统通常会配备报警功能，当发生异常情况时会触发报警装置。
用户应事先设置好相关报警参数，并定期检查报警装置的运行状态。
在接到报警时，用户应及时采取措施，例如查看实时画面、报警排查和报警记录保存等。
三、系统维护和注意事项1. 定期检查和清洁为了保证监控系统的正常运行，用户应定期检查设备和连接线的状态。
特别是摄像头，应注意及时清除灰尘和污渍，以保持其清晰度和画面质量。
闸口泵站计算机监控系统软件使用说明书（中控部分）深圳市东深电子股份有限公司Shenzhen Dongshen Electronic Technology Co,. Ltd2011-10目录一、引言 (3)1、系统背景 (3)2、编写目的 (3)3、基本术语和说明 (4)3.1术语定义 (4)3.2 基本操作 (5)3.3 画面定义 (6)4.4 监控画面架构 (7)5、参考资料 (8)二、软件功能说明 (9)1、用户管理 (9)2、系统报表 (10)3、系统帮助 (11)4、系统退出 (12)5、监控画面 (13)5.1登录画面 (13)5.2概貌图画面 (15)5.3电气监控画面 (16)5.4机组运行画面 (18)5.5开机流程画面 (20)5.6停机流程画面 (21)5.7油水气系统参数画面 (22)5.8辅机监控画面 (24)5.9趋势图画面 (25)5.10网络图画面 (26)5.11设置画面 (27)5.12报警画面 (28)5.13机组运行仿真画面 (29)三、数据库存储 (30)四、注意事项 (31)一、引言1、系统背景闸口泵站位于湖北省公安县境内，是湖北省第一批兴建的大型排涝骨干工程，为堤身式泵站，1975年5月投入运行，6×800kW，已运行30多年。
在此次闸口泵站更新改造工程中，根据规划、水机专业提供的参数，闸口一站装机容量为6×900kW。
闸口泵站计算机监控系统包括排区水情消息采集，节制闸及水泵的叶片角度调节与控制，并与泵站视频监视系统相结合，构成一个集泵站所有设备运行控制、基本水情监示、生产过程监视和保安监视满足现代化管理的计算机局域网。
并将局域网接入湖北省水利网，以达到全省水利系统科学管理的要求。
泵站计算机监控系统按“无人值班”(少人值守)的原则进行设计，既可实现站内监控，又能在泵站管理处控制室实现远程监控。
2、编写目的本手册旨在指导操作人员完成各项操作，对于操作过程中遇到的各类问题提供一个可靠的依据，以减少由于操作失误所造成的不必要的麻烦。
本手册对系统中的各种功能和操作方法都做了说明，使用户在使用过程中能够对整个系统的体系有比较清楚的了解。
3、基本术语和说明3.1术语定义◆现地：当现地LCU机柜上的“现地/远程”开关打在现地档位时，控制权限交给现地LCU柜控制按扭或触模屏，仅仅只有现地LCU 柜控制按扭或触模屏可对控制对象进行控制，远程(中控室或监控中心)计算机处于不可控状态。
◆远程：当现地LCU机柜上的“现地/远程”开关打在远程档位时，现地LCU柜控制按扭或触模屏处于不可控状态，控制权限转交给了远程(中控室或监控中心)计算机。
◆监控对象：本系统为面向对象的结构，系统中所有设备基本上都是通过各个对象在画面上进行表示的，例如：断路器开关、机组和闸门等在画面上表示如下图所示：断路器开关机组闸门◆所有画面相应对象图标颜色定义：3.2 基本操作允许操作和不允许操作提示：在本工程中所有画面中，每个可以进行操作控制或信息查询的对象，当鼠标移到对象上时，对象四周出现一个方框并且鼠标变为一个向上的箭头，如上左图所示；如该对象不能响应用户的任何操作，光标不会有变化，如上右图所示。
鼠标点击：移动鼠标选择一个对象，在对象四周出现一个方框可操作状态下，单击鼠标的左键即可，主要是对该对象进行操作或是查看系统提供的功能。
3.3 画面定义本系统主要有以下几个主要画面（但不限于此），它们分别是：◆登录画面◆系统概貌图画面◆电气监控画面◆机组运行画面◆开机流程画面◆停机流程画面◆油、水、气监控画面◆励磁监控画面◆系统参数画面◆辅机监控画面◆趋势图画面◆网络图画面◆系统设置画面◆报警画面◆报表在后面的章节中，将对每个画面的功能、操作具体介绍。
4.4 监控画面架构本系统采用全中文设计监控画面，画面结构调理清晰，并部分实物采用立体效果，整体架构如下：监控画面分四部分部分：标题栏、工具栏、画面显示区域和状态栏等。
a)标题栏：显示工程名称和当前画面名称等。
b)工具栏：提供画面的快捷切换按钮和系统功能按钮等，另外还显示当前的登录用户。
工具栏按钮如下：重新登录：单击“重新登录”按钮可以重新登录，且退出当前监视画面，回到登录画面。
其它系统功能将在下面的章节详细介绍。
c)画面显示区域：显示监控画面的详细内容。
d)状态栏：显示系统最近三条报警信息以及报警复归按钮，另外还显示当前水位值及系统时间等。
报警复归：单击“报警复归”按钮可对系统报警进行复归。
5、参考资料◆《闸口泵站计算机监控视频及测量系统招标文件》◆《闸口泵站计算机监控视频及测量系统投标文件》及技术规范◆《软件工程规范》◆《计算机软件产品开发文件编制指南》◆《操作系统标准》（GB 23128）二、软件功能说明1、用户管理用户管理是系统对所有用户的集中管理。
包括用户的增加，删除，信息的修改等。
单击“用户管理”按钮可弹出：选择用户，输入密码，系统自动校正身份，错误密码会给你提示，系统允许你做三次尝试，如果连错三次，系统拒绝登录。
验证身份正确后，将出现如下画面：双击选定的用户名，即可修改其个人信息，或者选定用户，单击右键，可选择“增加用户”，“删除用户”，“修改用户信息”。
增加用户：增加新用户，填写姓名，密码，确认即可删除用户：删除作废的用户信息。
修改用户：可修改用户姓名，密码。
注意： 1：一般用户只能修改自己的信息，高级用户可修改自己和一般用户信息，只有系统管理员才能修改所有人的记录。
2：密码要输入两次，以防误操作，密码对大小写敏感。
3：用户等级：系统管理员和高级用户有操作权限，一般用户无操作权限，只能监视。
2、系统报表系统报表是对监控数据的统一管理，可以提供历史数据的查询、统计等，系统报表分为系统管理和报表系统浏览两部分，如下所示：系统管理是对报表系统进行设置，设计出形式复杂多样的各类型报表。
并且由于其操作简单、通用，用户也可根据自己需求设计报表格式。
报表类型：一般包括以下几种型式（但不限于此）：机组运行记录：每日整点数据；电气报表：每日整点电气量数据；操作记录：监控系统操作信息；报警记录：监控系统报警信；水位记录：任意水位信息和每日整点水位信息。
报表系统浏览是对监控历史数据进行提取、分析、统计、显示，并可通过设置查询条件查询任意时间或时间段的历史数据。
报表浏览器单击见“监控画面”按扭退出报表系统，返回监控画面。
本报表系统还对监控历史数据库进行整理、压缩和备份等。
3、系统帮助系统提供在线帮助系统，方便用户操作时查询，单击“帮助”按钮弹出系统帮助：单击目录栏的树型结构节点，可以显示各帮助内容，在索引画面中输入关键字可以查询帮助内容。
4、系统退出单击工具栏“退出”按钮弹出退出画面：a 选中“退出监控系统”单击OK即可退出监控画面。
b 选中“关闭计算机”单击OK即可弹出关闭计算机选项：选择关机方式，单击“是”按钮即可关机，单击“否”按钮后可进行退出关机操作。
5、监控画面本系统主要监控画面为：登录画面、系统概貌图画面、电气监控画面、机组运行画面、开机流程画面、停机流程画面、电气参数画面、辅机监控画面（辅机参数画面）、趋势图画面、网络图画面、系统设置画面、报警画面等。
5.1登录画面监控系统启动有两种方式：自动启动和手动启动。
自动启动：计算机启动后将自动启动监控系统,并出现启动画面：手动启动：双击桌面图标出现启动画面。
启动画面出现后，等待约15秒钟，将进入系统登录画面：单击“登录”弹出用户选择窗口：选择用户，单击“OK”按钮输入正确的密码确认后即可进入监控系统首个画面。
如果密码错误，将弹出系统提示请核实密码重新操作，如果忘记密码，请与系统管理员联系，重新设置密码。
5.2概貌图画面用户登录之后，首先进入系统概貌图画面，该画面显示了整个泵站的概貌。
5.3电气监控画面显示：6kV进线、站变、机组和励磁电压、电流、功率、功率因数等电气量以及断路器开关分合状态、机组运行状态等。
a) 断路器开关状态: 合为红色、分为绿色、状态错误为黄色闪烁。
b) 机组运行状态：运行为红色、停止为绿色、黑色为没有连接上等操作：包括对断路器、机组的操作。
a) 断路器:当断路器处在分状态时可进行合操作(机组断路器除外)，单击合按钮弹出提示信息：单击“是”按钮即合闸，单击“否”按钮后可进行退出合闸操作。
当断路器处在合状态时可进行分操作，单击分按钮弹出提示信息：单击“是”按钮即分闸，单击“否”按钮后可进行退出分闸操作。
当断路器状态错误时，合分按钮被隐藏，不能对断路器进行合分操作。
a)机组:当开机条件满足时可进行开机操作，单击开机按钮弹出提示信息：单击“是”按钮即开机，单击“否”按钮后可进行退出开机操作。
表示该机组已经运行当开机条件不满足时可进行停机操作，再次单击停机按钮弹出提示信息：单击“是”按钮即停机，单击“否”按钮后可进行退出停机操作。
单击流程按钮可打开开停机流程画面。
5.4机组运行画面显示：电动机电压、电流、功率、功率因数、有功功率和无功功率等电气参数，以及电动机定子、轴瓦温度等，运行时间、内外江水位和机组状态、辅机状态等。
操作：开停机按钮和流程画面按钮操作如前所述，本节不再阐述。
a) 单击“X#机组”按钮可进行机组的切换，当前机组显示绿色（如图所示）。
b) 单击“叶片角度调节方式”按钮可对机组进行叶片角度手动给定或数字给定调节方式的切换。
c) 单击“角度给定”按钮可对机组进行叶片角度设置。
d) 单击“增加”、“减小”按钮可对励磁装置进行增励和减励的点动操作。
f) 单击闸门的开、关、停按钮可对相应闸门进行操作，另外单击“防洪闸画面”按钮可进入防洪闸监控画面，如下图所示：显示：闸门状态、电机状态、系统压力和水位等参数。
操作：单击开、关、停按扭，选择闸门号可以对相应的闸门进行操作。
5.5开机流程画面显示：监视泵的开机过程，开机到哪一步，其底色变红色，开机完成之后，命令消失，状态保持。
画面能实时显示机组的部分重要运行参数、控制方式、运行状态等。
操作:当开机条件满足（“开机准备好”底色为红色)时,单击按钮，根据系统提示输入密码确认后，可发出开机准备命令，进行开机准备操作，否则系统提示开机条件不满足，禁止发开机准备命令。
当开机准备条件全满足（底色全为红色)时,单击按钮，根据系统提示输入密码确认后，可发出机组启动命令，进行机组启动操作，否则系统提示条件不满足，禁止发机组启动命令。
另外单击停止真空泵、供水泵按钮可以对真空泵、供水泵进行停止操作。
5.6停机流程画面显示：监视泵的停机过程，停机到哪一步，其底色变红色，停机完成之后，命令消失，状态保持。
画面能实时显示机组的部分重要运行参数、控制方式、运行状态等。
操作:单击按钮，根据系统提示输入密码确认后，可发出停机命令，进行停机操作。
