电气阀门定位器YT系列电气阀门定位器智能反馈模块详细调试说明

- 目 录（硬件）-说明书概要3安全注意事项和产品保证内容及保证期限3产品简介4主要特征和功能4铭牌内容和说明5型号标记方法6主要参数7内部结构8安装9注意事项9 YT-2300L 外形尺寸图9 YT-2300R 外形尺寸图10 YT-2300L的安装11 YT-2300L的安装例图 11利用支架安装YT-2300L11 YT-2300R的安装15 YT-2300R的安装例图15利用支架安装YT-2300R15气管连接18注意事项18使用的空压条件18接管的条件19执行机构和YT-2300气管的连接19单作用执行机构和气管的连接19双作用执行机构和气管的连接19电源连接20注意事项20电流输入信号端子的连接21反馈信号端子的连接21接地端子的连接21自动/手动开关22可调节型节流孔的使用方法22PTM, HART选项模块的安装23- 目 录 （软件）-自动设定和基本操作方法24按钮说明24正常运行模式（RUN 模式）的说明25自动设定 (AUTO CAL)25自动设定1 (AUTO 1) 26自动设定2 (AUTO 2)26自动设定3 (AUTO 3) 26手动模式（MANUAL ）27参数模式 (PARAM)27参数种类27死区(dEAdZONE)设定28P 值设定（KP ）28I 值设定（KI ）29D 值设定（KD ）29手动设定模式 (HAND CAL)30手动设定模式的种类30阀门的零点和量程的设定30阀位输出信号的零点和量程设定31按行程百分比降低阀门量程（PE TRIM ）32 设定反馈信号的正/反输出信号(TR_NORM/REV)32阀门模式（VALVE ）33动作模式的变更 (ACT)33流量特性的变更 (CHAR)33用户自定义流量特性的设定 (USER SET)34紧密开放功能的设定 (TSHUT OP)34紧密关闭功能的设定 (TSHUT CL)35分程控制 (SPLIT)35查看模式（VIEW ）36错误警告代码37主程序软件导航图38智 能 阀 门 定 位 器 YT-2300系列- 3 -说明书概要感谢选用我公司产品。

YT-1000反馈部分调试方法（默认定位器已连接气动执行器并可正常开关）：
1．按上面图示把输入输出连线接好，注意输出需要24V直流电源；
2．输入部分按“定位器调试方法”调好；
3．观察输出部分的电流是不是等于输入电流（+/-0.5mA属正常）；
4．输出部分的电流差值较大时，按下面步骤调整；
5．长按设置键到指示灯闪烁；
6．此时输出电流应为4mA，如果有差异，按电流加或电流减按键。

若差值较大时，可以长按，增减较快。

调整好输出电流后，再调整输入电流为4mA；
7．短按一下设置键，此时输出电流应为8mA，如果有差异，按电流加或电流减按键。

若差值较大，可以长按，增减较快。

调整好输出电流后，再调整输入电流为8mA；8．短按一下设置键，此时输出电流应为12mA，如果有差异，按电流加或电流减按键。

若差值较大，可以长按，增减较快。

调整好输出电流后，再调整输入电流为12mA；
9．短按一下设置键，此时输出电流应为16mA，如果有差异，按电流加或电流减按键。

若差值较大，可以长按，增减较快。

调整好输出电流后，再调整输入电流为16mA；
10．短按一下设置键，此时输出电流应为20mA，如果有差异，按电流加或电流减按键。

若差值较大，可以长按，增减较快。

调整好输出电流后，再调整输入电流为20mA；
11．短按一下设置键，等待二秒后，指示灯快速闪烁3秒左右，然后常亮，设置结束。

YT-1000系列电-气阀门定位器阀位变送器，限位开关内置型使用说明书Young Tech Co., Ltd.目录一、说明书概要 (3)二、安全注意事项 (3)三、使用注意事项 (3)四、质保期限 (3)五、产品简介 (3)六、标牌内容 (3)七、特点 (4)八、选型代码 (5)九、主要参数 (5)十、结构图 (6)十一、外形尺寸 (6)十二、安装 (7)十三、调整 (8)十四、其它 (10)十五、产品维护和检查 (12)十六、故障诊断和措施 (12)一、说明书概要●请充分阅读此说明书后，进行产品的安装，调试和使用。

●此说明书的内容未经事先通知的情况下可变。

●此说明书的内容未经我公司同意不得任意更改或替换。

●在此说明书未经说明的事项中出现的问题，请跟我公司或代理商联系。

●此说明书指定的参数适用于指定的型号和使用条件，有可能不能满足特殊的条件。

●为了产品的性能改进或升级，产品的参数，结构，部件等发生变动时，有可能没有反映到此说明书。

二、安全注意事项●为了安装人员，产品，系统的安全，安装本产品时请务必遵守本说明书注明的安全事项。

如果不正确遵守本说明书的安全事项，我公司不能保证其安全。

●因用户任意进行改造或维修本产品而发生的人身伤害或物质损失，我公司不给予赔偿。

需要维修或改造本产品时，请事先跟我公司联系。

●本产品是控制阀附件。

操作或运行时必须熟记相应控制阀的使用说明。

三、使用注意事项●搬运，安装或使用中，对产品过大的震动或撞击会成为产品故障的原因。

●超过规定参数范围使用也会成为产品故障的原因。

●不使用的气路接口要用堵塞堵住。

●不使用产品而长时间放置在室外时，要盖上产品外壳，以免雨水进入产品内部。

并且在高温高湿度的环境要防止水分凝集在产品内部。

四、质保期限●原则上产品保修期限是按报价单上注明的产品保修期限为准。

●产品保修期内，因以下原因发生的问题我公司将收费维修。

- 当用户任意分解产品或没有正确进行维护而产生的问题。

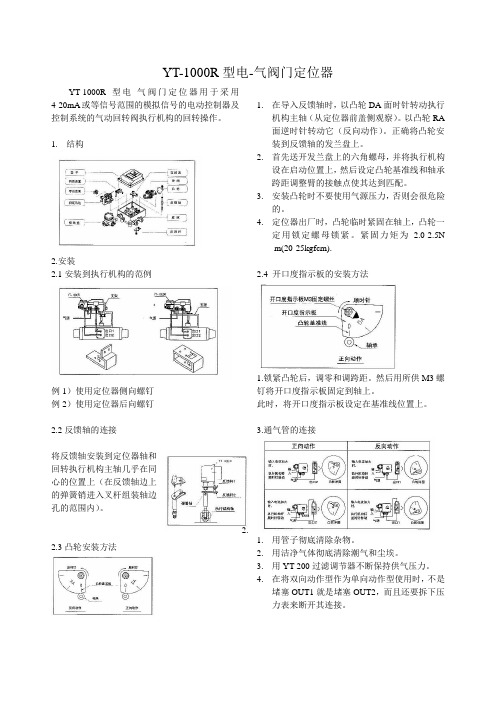

YT-1000R型电-气阀门定位器YT-1000R型电-气阀门定位器用于采用4-20mA或等信号范围的模拟信号的电动控制器及控制系统的气动回转阀执行机构的回转操作。

1.结构2.安装2.1安装到执行机构的范例例1）使用定位器侧向螺钉例2）使用定位器后向螺钉2.2反馈轴的连接将反馈轴安装到定位器轴和回转执行机构主轴几乎在同心的位置上（在反馈轴边上的弹簧销进入叉杆组装轴边孔的范围内）。

2.3凸轮安装方法1.在导入反馈轴时，以凸轮DA面时针转动执行机构主轴（从定位器前盖侧观察）。

以凸轮RA面逆时针转动它（反向动作）。

正确将凸轮安装到反馈轴的发兰盘上。

2.首先送开发兰盘上的六角螺母，并将执行机构设在启动位置上，然后设定凸轮基准线和轴承跨距调整臂的接触点使其达到匹配。

3.安装凸轮时不要使用气源压力，否则会很危险的。

4.定位器出厂时，凸轮临时紧固在轴上，凸轮一定用锁定螺母锁紧。

紧固力矩为 2.0-2.5Nm(20-25kgfcm).2.4 开口度指示板的安装方法1.锁紧凸轮后，调零和调跨距。

然后用所供M3螺钉将开口度指示板固定到轴上。

此时，将开口度指示板设定在基准线位置上。

3.通气管的连接2.1.用管子彻底清除杂物。

2.用洁净气体彻底清除潮气和尘埃。

3.用YT-200过滤调节器不断保持供气压力。

4.在将双向动作型作为单向动作型使用时，不是堵塞OUT1就是堵塞OUT2，而且还要拆下压力表来断开其连接。

4.电气接线1.分别将调节器的（+）（-）输出端和定位器接线盒的（+）（-）输入断连接起来。

2.至于防爆型，压力密封导线管线连接型和压力密封充填型都可适用。

（1）在压力密封充填型中使用电缆密封套（电缆外径=90-11）。

（2）在导线管线连接型中使用PF1/2规格。

3.关上接线盒盖，锁上锁定螺丝。

在接线板上有只备用螺栓。

5.调整5-1零位调整1.将信号设定在冲程开始信号（4mA），然后顺时针或逆时针转动零位调整器。

2.如果是弹簧执行机构，检查它是否设在零位标准压力上。

智能阀门定位器YT-3400系列使 用 说 明 书YTC V.1.04- 目 录（硬件）-说明书概要3安全注意事项和产品保证内容及保证期限3危险区域使用时注意事项3产品简介4主要特征和功能4铭牌内容和说明5型号标记方法6主要参数7内部结构8安装9注意事项9 YT-3400L 外形尺寸图9 YT-3400R 外形尺寸图10排水接头的位置调整10 YT-3400L的安装11 YT-3400L的安装例图 11利用支架安装YT-3400L11 YT-3400R的安装15 YT-3400R的安装例图15利用支架安装YT-3400R15气管连接18注意事项18使用的空压条件18接管的条件19执行机构和YT-3400气管的连接19单作用执行机构和气管的连接19双作用执行机构和气管的连接19电源连接20注意事项20电流输入信号端子的连接21反馈信号端子的连接21限位开关端子的连接22接地端子的连接22自动/手动开关23流量调节旋钮的使用方法23- 目 录 （软件）-自动设定和基本操作方法24按钮说明24正常运行模式（RUN模式）的说明25自动设定 (AUTO CAL)25自动设定1 (AUTO 1) 26自动设定2 (AUTO 2)26自动设定3 (AUTO 3) 26自动设定HF(AUTO HF)26 BIAS设定26 V_0设定26手动模式（MANUAL）27参数模式 (PARAM)27参数种类27死区(dEAdZONE)设定28 P 值设定（KP）28I 值设定（KI）29D 值设定（KD）29P_ 值设定（KP_）30 I_ 值设定（KI_）30 D_ 值设定（KD_）30 HF启动（HF Off / On）30手动设定模式 (HAND CAL)31手动设定模式的种类31阀门的零点和量程的设定31阀位输出信号的零点和量程设定32按行程百分比降低阀门量程（PE TRIM）33设定反馈信号的正/反输出信号(TR_NORM/REV)33 HART通讯的正/反输出设定（HT NORM / REVS)33阀门模式（VALVE）34动作方式的变更 (ACT)34流量特性的变更 (CHAR)34用户自定义流量特性的设定 (USER SET)35正作用阀门紧密关闭功能的设定 (TSHUT OP)35反作用阀门紧密关闭功能的设定 (TSHUT CL)36分程控制 (SPLIT)36用户自定义零点信号大小设定（CTS ZERO)37用户自定义量程信号设定（CTS END)37角度补偿模式（ITP OFF / ON)37查看模式（VIEW）38错误警告代码39主程序软件导航图40智 能 阀 门 定 位 器 YT-3400系列说明书概要感谢选用我公司产品。

电气阀门定位器智能信号模块使用调试方法一、模块简介（电气）阀门定位器智能模块是新一代电气阀门定位器信号处理模块。

与电气阀门定位器配套使用，能够提高定位器的使用性能，并为远端控制系统提供精确的阀门开度信号。

模块采用新一代全数字技术研制，并采用全进口元件制作，具有精度高、抗干扰能力强、工作稳定等优点。

内部设计有LED 工作状态指示，可以方便的识别模块的工作状态，并可以完全免工具进行精确调整。

一、电气连接如图所示，EP端为定位器指令输入端，用于输入4～20mA的指令信号。

PTM端接直流24V稳压电源，如串接电流表或电流传感器，可观察到电流变化。

注意事项：PTM端必须接直流稳压电源，严禁使用未经整流稳压的电源。

推荐使用直流24V开关稳压电源。

二、使模块正常工作当电气连接完成后，模块默认进入正常工作状态。

如由于运输等原因模块反馈信号偏差超出允许范围，可参照下面的“调试方法”进行调整。

三、调试方法1．电气连接分别在EP端和PTM端连接好4～20mA输入信号和24V直流稳压电源，并串接好电流表（或万用表直流100mA电流档）以便观察PTM端反馈信号电流。

注意事项：尽量不要直接连接DCS系统调试，除非能确保DCS系统是绝对完好，以便尽快完成智能模块的调试。

观察电流表读数：此时电流表读数应为4mA左右至20mA左右之间任意一个数值。

2．使模块进入调试状态按住如上图所示最右边一个按键不放，待模块上的指示灯亮起，然后放开该按键，指示灯闪烁即表示模块已进入调试状态。

观察电流表读数：此时电流表读数应为4mA，如有偏差，可按“＋”或“－”键调整电流，使电流值符合要求。

3．反馈信号4mA（0%）位置调整调整EP端输入信号大小，使阀门处于需要反馈4mA信号（即0％）的位置。

按“＋”或“－”键调整电流，使电流值符合要求，然后按一下上图所示最右边的按键。

观察电流表读数：如电流表读数从4mA跳至8mA左右，即表示需要反馈4mA信号（即0％）的位置已确认完毕。

电气阀门定位器智能信号模块使用调试方法一、模块简介（电气）阀门定位器智能模块是新一代电气阀门定位器信号处理模块。

与电气阀门定位器配套使用，能够提高定位器的使用性能，并为远端控制系统提供精确的阀门开度信号。

模块采用新一代全数字技术研制，并采用全进口元件制作，具有精度高、抗干扰能力强、工作稳定等优点。

内部设计有LED工作状态指示，可以方便的识别模块的工作状态，并可以完全免工具进行精确调整。

一、电气连接如图所示，EP端为定位器指令输入端，用于输入4～20mA的指令信号。

PTM端接直流24V稳压电源，如串接电流表或电流传感器，可观察到电流变化。

注意事项：PTM端必须接直流稳压电源，严禁使用未经整流稳压的电源。

推荐使用直流24V开关稳压电源。

二、使模块正常工作当电气连接完成后，模块默认进入正常工作状态。

如由于运输等原因模块反馈信号偏差超出允许范围，可参照下面的“调试方法”进行调整。

三、调试方法1．电气连接分别在EP端和PTM端连接好4～20mA输入信号和24V直流稳压电源，并串接好电流表（或万用表直流100mA电流档）以便观察PTM端反馈信号电流。

注意事项：尽量不要直接连接DCS系统调试，除非能确保DCS系统是绝对完好，以便尽快完成智能模块的调试。

观察电流表读数：此时电流表读数应为4mA左右至20mA左右之间任意一个数值。

2．使模块进入调试状态按住如上图所示最右边一个按键不放，待模块上的指示灯亮起，然后放开该按键，指示灯闪烁即表示模块已进入调试状态。

观察电流表读数：此时电流表读数应为4mA，如有偏差，可按“＋”或“－”键调整电流，使电流值符合要求。

3．反馈信号4mA（0%）位置调整调整EP端输入信号大小，使阀门处于需要反馈4mA信号（即0％）的位置。

按“＋”或“－”键调整电流，使电流值符合要求，然后按一下上图所示最右边的按键。

观察电流表读数：如电流表读数从4mA跳至8mA左右，即表示需要反馈4mA信号（即0％）的位置已确认完毕。
