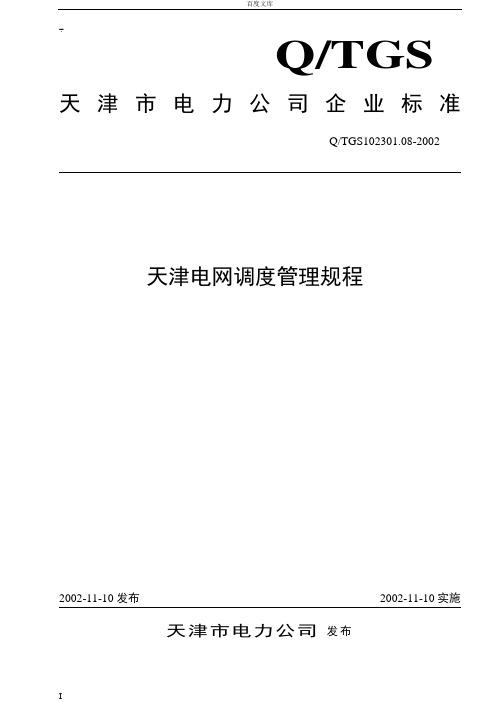

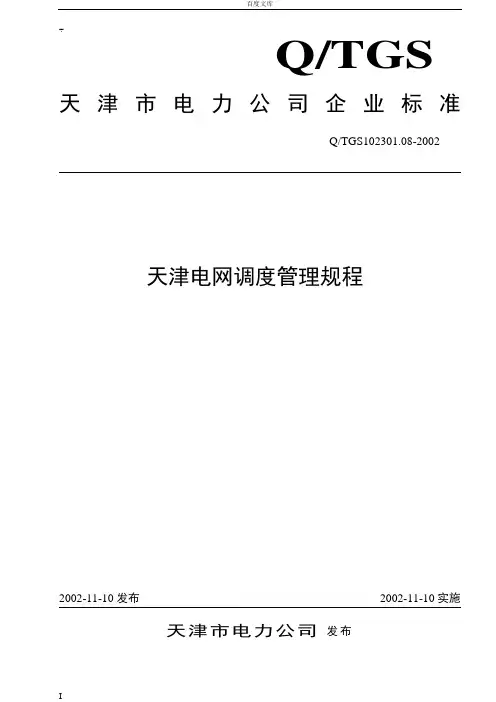

Q/TGS 天津市电力公司企业标准

Q/TGS102301.08-2002

天津电网调度管理规程

2002-11-10发布2002-11-10实施

天津市电力公司发布

目次

1 范围 (1)

2 规范性引用文字 (1)

3 总则 (1)

4 调度管理 (2)

4.1 调度管理的任务 (2)

4.2 调度管理制度 (3)

4.3 调度范围的划分 (4)

4.4 各类电厂、双电源用户调度管理 (5)

5 电网运行方式管理 (7)

5.1 电网运行方式的编制与管理 (7)

5.2 电网有功调度计划管理 (8)

5.3 电网的负荷管理 (9)

5.4 新建和改扩建设备投入运行的调度管理 (10)

6 设备检修的调度管理 (11)

6.1 检修计划管理 (11)

6.2 检修工作申请票管理 (12)

7 电网频率、联络线潮流调整 (13)

7.1 中调负责电网频率的调整。 (13)

7.2 区调协助中调调频 (13)

8 电网无功管理及电压调整 (13)

8.1 无功管理 (13)

8.2 电压调整 (14)

9 倒闸操作管理 (15)

9.1 总则 (15)

9.2 操作制度 (17)

9.3 基本操作 (18)

10 电网事故及异常处理 (21)

10.1 总则 (21)

10.2 电网频率异常的处理 (22)

10.3 电网振荡事故的处理 (22)

10.4 电网电压异常的处理 (23)

10.5 母线故障的处理 (23)

10.6 线路开关掉闸的处理 (24)

10.7 变压器事故的处理 (25)

10.8 发电机事故的处理 (26)

10.9 高压开关异常的处理 (27)

10.10 电网接地事故的处理 (27)

11 失去通信联系时的调度处理 (28)

11.1 失去通信联系时的正常处理 (28)

11.2 失去通信联系时的事故处理 (29)

12 同期并列装置与低频减载装置的调度管理 (29)

12.1 同期并列装置的调度管理 (29)

12.2 低频减载装置的调度管理 (30)

13 稳定管理 (30)

14 继电保护及安全自动装置的调度管理 (31)

14.1 总则 (31)

14.2 继电保护的调度管理 (32)

14.3 安全自动装置的调度管理 (35)

15 电网调度自动化、通信系统管理 (35)

15.4.1调度自动化 (36)

16 消弧设备的调度管理 (37)

16.1 调谐值的选择 (37)

16.2 运行操作 (37)

（一）（规范性目录）

区调调度员值班管理制度 (39)

（二）（规范性附录）

名词解释41

（三）（规范性目录）

主系统继电保护短时间停用审批权限表 (44)

（四）（资料性附录）

35千伏电缆允许载流量表 (45)

（五）（资料性附录）

导线参数表 (46)

（六）（规范性目录）

天津电网电气设备调度编号原则 (47)

（七）（规范性目录）

编制年度运行方式报告应向区调报送的资料内容 (49)

（八）（规范性目录）

电网峰谷平时段和典型记录时间 (50)

（九）（规范性目录）

新建和改扩建设备投运应向区调报送技术资料内容 (51)

（十）（规范性目录）

新设备投入申请书 (53)

（十一）（规范性目录）

电网负荷预测工作考核管理办法 (55)

（十二）（规范性目录）

津电调检修申请票 (57)

（十三）（规范性目录）

津电调停（带）电检修工作申请票封面 (59)

（十四）（规范性目录）

津电调操作计划 (61)

天津电网调度管理规程

1 范围

本标准规定了天津电网内的调度人员、变电运行人员及相关专业人员在电网的运行、操作和故障处理等工作的行为准则。

本标准适用于天津电网内各级调度机构，各级调度机构调度的发电厂、变电站。

2 规范性引用文字

下列文件中的条款通过《天津电网调度管理规程》的引用而成为该规程的部分条款或内容。凡是注日期的引用文件，其随后的所有修改单（不包括勘误的内容）或修订版均不适用于本规程，然而鼓励根据本规程达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规程。

中华人民共和国主席令第六十号中华人民共和国电力法

国务院第115号令电网调度管理条例

国务院第196号令中华人民共和国电力供应与使用条例

DL 408-91 电业安全工作规程（发电厂和变电所电气部分）

DL 409-91 安全工作规程 (电力线路部分)

DL 497-92 电力系统自动低频减负荷工作管理规程

DL 755-2001 电力系统安全稳定导则

DL/T 572-1995 电力变压器运行规程

（87）水电讯字第41号电力系统部分设备统一编号准则

能源电（1988）18号电力系统电压和无功电力管理条例

电政法（1994）315号关于电网与发电厂、电网与电网并网运行的规定

电政法（1994）607号电网机构的职权及其调度管理范围的划分原则和直接调度的发电厂的划分原则

国电发2000（589号）防止电力生产重大事故的二十五项重点要求

调调（1995）131号电网调度人员文明值班规范

华北电发2002（15号）华北电网调度管理规程

华北电发1999（13号）京津唐电网调度管理规程

3 总则

为了加强电网调度管理工作，适应社会主义市场经济的要求和电网运行的客观规律，向用户供应充足的符合质量标准的电能，维护电网投资者、经营者及用户等各方的合法权益，根据《电力法》、《电网调度管理条例》及上级调度机构的有关规程、规定，结合天津电网的具体情况，制定本规程。

天津电网由天津市电力公司（以下简称公司）统一管理。电网是由发电、供电（输电、变电、配电）、用电等所有一次设施及相关的继电保护、自动化、通信等二次设施构成的不可分割的整体，产供销同时完成，必须实行统一调度。各方应密切配合协作，以保证电网安全、优质、经济运行。

在服从华北电网统一调度（以下简称中调）的原则下，天津电网内部实行统一调度、分级管
