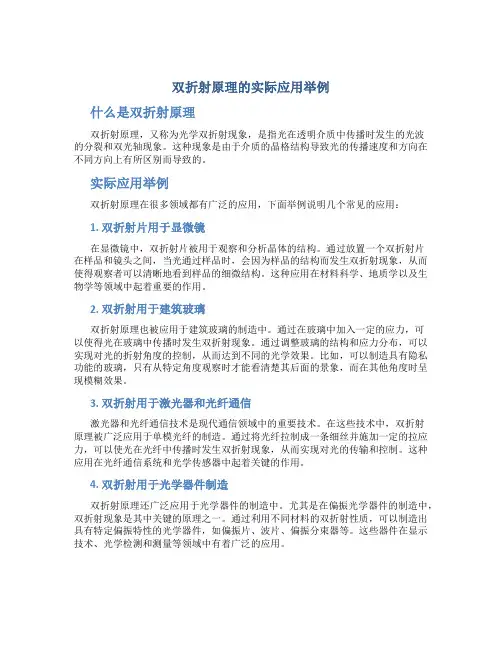

双折射原理的实际应用举例什么是双折射原理双折射原理，又称为光学双折射现象，是指光在透明介质中传播时发生的光波的分裂和双光轴现象。
这种现象是由于介质的晶格结构导致光的传播速度和方向在不同方向上有所区别而导致的。
实际应用举例双折射原理在很多领域都有广泛的应用，下面举例说明几个常见的应用：1. 双折射片用于显微镜在显微镜中，双折射片被用于观察和分析晶体的结构。
通过放置一个双折射片在样品和镜头之间，当光通过样品时，会因为样品的结构而发生双折射现象，从而使得观察者可以清晰地看到样品的细微结构。
这种应用在材料科学、地质学以及生物学等领域中起着重要的作用。
2. 双折射用于建筑玻璃双折射原理也被应用于建筑玻璃的制造中。
通过在玻璃中加入一定的应力，可以使得光在玻璃中传播时发生双折射现象。
通过调整玻璃的结构和应力分布，可以实现对光的折射角度的控制，从而达到不同的光学效果。
比如，可以制造具有隐私功能的玻璃，只有从特定角度观察时才能看清楚其后面的景象，而在其他角度时呈现模糊效果。
3. 双折射用于激光器和光纤通信激光器和光纤通信技术是现代通信领域中的重要技术。
在这些技术中，双折射原理被广泛应用于单模光纤的制造。
通过将光纤拉制成一条细丝并施加一定的拉应力，可以使光在光纤中传播时发生双折射现象，从而实现对光的传输和控制。
这种应用在光纤通信系统和光学传感器中起着关键的作用。
4. 双折射用于光学器件制造双折射原理还广泛应用于光学器件的制造中。
尤其是在偏振光学器件的制造中，双折射现象是其中关键的原理之一。
通过利用不同材料的双折射性质，可以制造出具有特定偏振特性的光学器件，如偏振片、波片、偏振分束器等。
这些器件在显示技术、光学检测和测量等领域中有着广泛的应用。
小结双折射原理是光学中的重要现象，通过利用介质的晶格结构和应力分布，可以实现对光的传播和控制。
在显微镜、建筑玻璃、激光器和光纤通信、光学器件制造等领域中都有广泛的应用。
双折射原理的实际应用使得我们能够更好地观察和分析物质的结构，实现光学设备的功能和性能的优化，并推动科学和技术的发展。

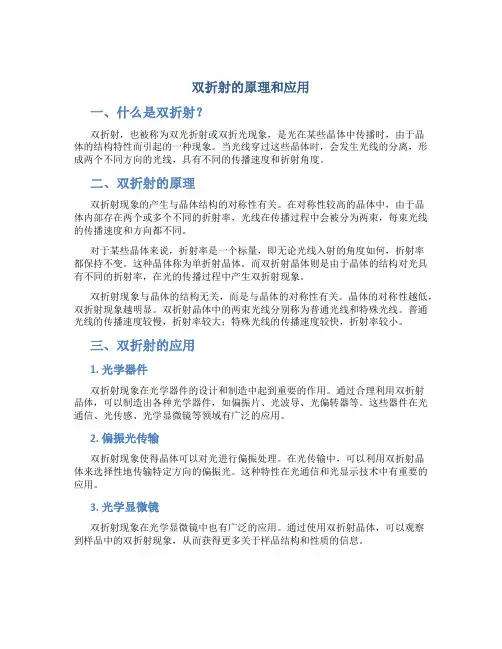

双折射的原理和应用一、什么是双折射？双折射，也被称为双光折射或双折光现象，是光在某些晶体中传播时，由于晶体的结构特性而引起的一种现象。
当光线穿过这些晶体时，会发生光线的分离，形成两个不同方向的光线，具有不同的传播速度和折射角度。
二、双折射的原理双折射现象的产生与晶体结构的对称性有关。
在对称性较高的晶体中，由于晶体内部存在两个或多个不同的折射率，光线在传播过程中会被分为两束，每束光线的传播速度和方向都不同。
对于某些晶体来说，折射率是一个标量，即无论光线入射的角度如何，折射率都保持不变。
这种晶体称为单折射晶体。
而双折射晶体则是由于晶体的结构对光具有不同的折射率，在光的传播过程中产生双折射现象。
双折射现象与晶体的结构无关，而是与晶体的对称性有关。
晶体的对称性越低，双折射现象越明显。
双折射晶体中的两束光线分别称为普通光线和特殊光线。
普通光线的传播速度较慢，折射率较大；特殊光线的传播速度较快，折射率较小。
三、双折射的应用1. 光学器件双折射现象在光学器件的设计和制造中起到重要的作用。
通过合理利用双折射晶体，可以制造出各种光学器件，如偏振片、光波导、光偏转器等。
这些器件在光通信、光传感、光学显微镜等领域有广泛的应用。
2. 偏振光传输双折射现象使得晶体可以对光进行偏振处理。
在光传输中，可以利用双折射晶体来选择性地传输特定方向的偏振光。
这种特性在光通信和光显示技术中有重要的应用。
3. 光学显微镜双折射现象在光学显微镜中也有广泛的应用。
通过使用双折射晶体，可以观察到样品中的双折射现象，从而获得更多关于样品结构和性质的信息。
4. 光学传感双折射现象在光学传感领域也有重要的应用。
通过使用双折射晶体，可以设计出各种光学传感器，用于测量光的强度、相位和偏振等参数。
这种传感器在光通信、环境监测和生物医学领域都有广泛的应用。
5. 光学调制器双折射现象可以被用于制造光学调制器，用于调控光的相位或振幅。
光学调制器在光通信和光学成像等领域有重要的应用。

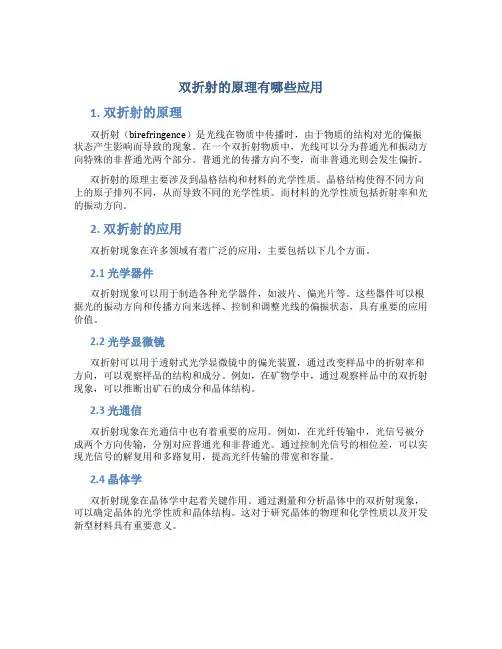

双折射的原理有哪些应用1. 双折射的原理双折射（birefringence）是光线在物质中传播时，由于物质的结构对光的偏振状态产生影响而导致的现象。
在一个双折射物质中，光线可以分为普通光和振动方向特殊的非普通光两个部分。
普通光的传播方向不变，而非普通光则会发生偏折。
双折射的原理主要涉及到晶格结构和材料的光学性质。
晶格结构使得不同方向上的原子排列不同，从而导致不同的光学性质。
而材料的光学性质包括折射率和光的振动方向。
2. 双折射的应用双折射现象在许多领域有着广泛的应用，主要包括以下几个方面。
2.1 光学器件双折射现象可以用于制造各种光学器件，如波片、偏光片等。
这些器件可以根据光的振动方向和传播方向来选择、控制和调整光线的偏振状态，具有重要的应用价值。
2.2 光学显微镜双折射可以用于透射式光学显微镜中的偏光装置，通过改变样品中的折射率和方向，可以观察样品的结构和成分。
例如，在矿物学中，通过观察样品中的双折射现象，可以推断出矿石的成分和晶体结构。
2.3 光通信双折射现象在光通信中也有着重要的应用。
例如，在光纤传输中，光信号被分成两个方向传输，分别对应普通光和非普通光。
通过控制光信号的相位差，可以实现光信号的解复用和多路复用，提高光纤传输的带宽和容量。
2.4 晶体学双折射现象在晶体学中起着关键作用。
通过测量和分析晶体中的双折射现象，可以确定晶体的光学性质和晶体结构。
这对于研究晶体的物理和化学性质以及开发新型材料具有重要意义。
2.5 光学成像双折射现象也被应用于光学成像技术中。
通过利用双折射现象，可以实现偏光图像的构建和增强。
这对于显微镜、相机和摄像机等器材的成像质量提高和图像处理具有重要意义。
3. 总结双折射现象是光在物质中传播时的重要现象，它涉及到晶格结构和材料的光学性质。
双折射现象在许多领域都有着广泛的应用，包括光学器件、光学显微镜、光通信、晶体学和光学成像等。
这些应用不仅丰富了科学研究和工程实践，也对技术和产业的发展起到了重要推动作用。

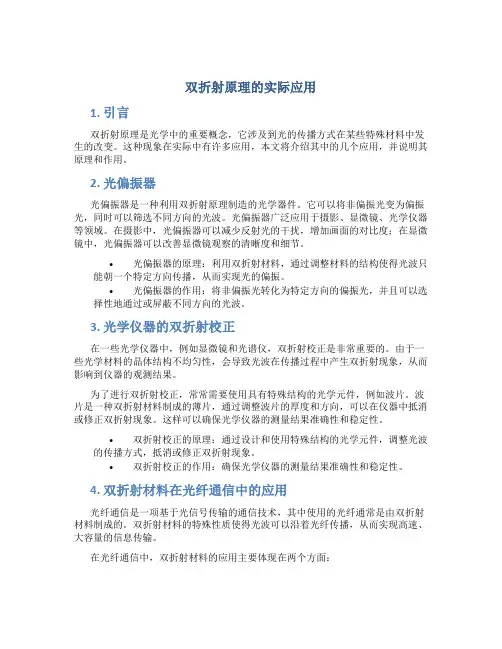

双折射原理的实际应用1. 引言双折射原理是光学中的重要概念，它涉及到光的传播方式在某些特殊材料中发生的改变。
这种现象在实际中有许多应用，本文将介绍其中的几个应用，并说明其原理和作用。
2. 光偏振器光偏振器是一种利用双折射原理制造的光学器件。
它可以将非偏振光变为偏振光，同时可以筛选不同方向的光波。
光偏振器广泛应用于摄影、显微镜、光学仪器等领域。
在摄影中，光偏振器可以减少反射光的干扰，增加画面的对比度；在显微镜中，光偏振器可以改善显微镜观察的清晰度和细节。
•光偏振器的原理：利用双折射材料，通过调整材料的结构使得光波只能朝一个特定方向传播，从而实现光的偏振。
•光偏振器的作用：将非偏振光转化为特定方向的偏振光，并且可以选择性地通过或屏蔽不同方向的光波。
3. 光学仪器的双折射校正在一些光学仪器中，例如显微镜和光谱仪，双折射校正是非常重要的。
由于一些光学材料的晶体结构不均匀性，会导致光波在传播过程中产生双折射现象，从而影响到仪器的观测结果。
为了进行双折射校正，常常需要使用具有特殊结构的光学元件，例如波片。
波片是一种双折射材料制成的薄片，通过调整波片的厚度和方向，可以在仪器中抵消或修正双折射现象。
这样可以确保光学仪器的测量结果准确性和稳定性。
•双折射校正的原理：通过设计和使用特殊结构的光学元件，调整光波的传播方式，抵消或修正双折射现象。
•双折射校正的作用：确保光学仪器的测量结果准确性和稳定性。
4. 双折射材料在光纤通信中的应用光纤通信是一项基于光信号传输的通信技术，其中使用的光纤通常是由双折射材料制成的。
双折射材料的特殊性质使得光波可以沿着光纤传播，从而实现高速、大容量的信息传输。
在光纤通信中，双折射材料的应用主要体现在两个方面：1.光纤的制造：双折射材料是制造光纤的关键材料之一。
通过选择适当的双折射材料和优化制造工艺，可以制造出高质量的光纤，确保光信号传输的效率和稳定性。
2.光纤的保护：双折射材料也可以用于光纤的保护和修复。

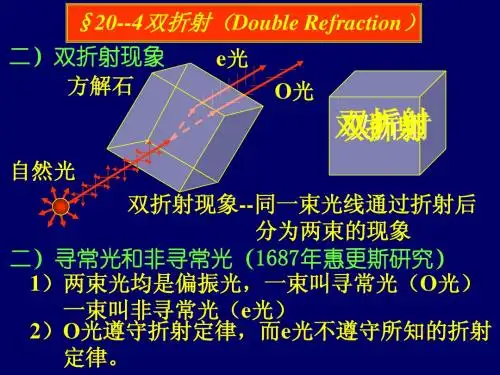

双折射现象理论分析及应用双折射性当光射入各向异性晶体(如方解石晶体)后，可以观察到有两束折射光，这种现象称为光的双折射现象。
两束折射线中的一束始终遵守折射定律这一束折射光称为寻常光，通常用o表示，简称o光;另一束折射光不遵守普通的折射定律这束光通常称为非常光，用e 表示，简称e光。
光轴、主平面当光在晶体内沿某个特殊方向传播时将不发生双折射，该方向称为晶体的光轴。
凡平行于此方向的直线均为光轴。
光轴在入射面内，光轴是一特殊的方向,若实验发现:O光、 e 光均在入射面内传播，且振动方向相互垂直。
若沿光轴方向入射， O光和e光具有相同的折射率和相同的波速，因而无双折射现象。
单轴晶体:只有一个光轴的晶体双轴晶体:有两个光轴的晶体主平面:晶体中光的传播方向与晶体光轴构成的平面。
用惠更斯原理解释光的双折射现象晶体有正晶体和负晶体。
正晶体 : ne> no 负晶体 : ne< no 惠更斯原理:O 光在晶体内任意点所引起的波阵面是球面。
即具有各向同性的传播速率。
e 光在晶体内任意点所引起的波阵面是旋转椭球面。
沿光轴方向与O光具有相同的速率。
e 光在垂直于光轴方向上的传播速率Ve，在该方向的折射率 ne主 e 光在其它方向上的折射率在 n0~~~~~ne主之间。
平行光倾斜入射，光轴在入射面内，光轴与晶体表面斜交如果光轴不在入射面内，球面和椭球面相切的点，就不会在入射面内，则 O 光、e 光振动方向并不相互垂直。
平行光垂直入射，光轴在入射面内，光轴与晶体表面斜交出射两束偏振方向相互垂直的线偏光平行光垂直入射，光轴在入射面内，光轴平行晶体表面出射光沿同方向传播，具有相互垂直的偏振方向。
双折射现象的应用尼科耳棱镜:两块特殊要求加工的直角方解石，如图:光轴在ACNM平面内方向与AC成480，入射面取ACNM面方解石的折射率n0=1.658, ne=1.486。
加拿大树胶的折射率n=1.55，O光入射角大于其临界角arc sin(1.55/1.658)=69012’，被全反射，在CN处为涂黑层所吸收。

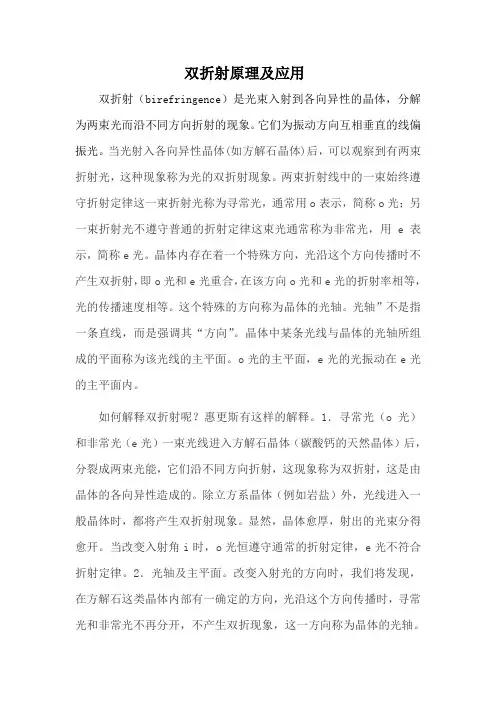

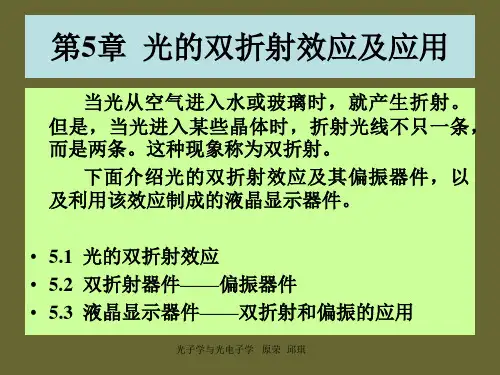

双折射原理及应用双折射（birefringence）是光束入射到各向异性的晶体，分解为两束光而沿不同方向折射的现象。
它们为振动方向互相垂直的线偏振光。
当光射入各向异性晶体(如方解石晶体)后，可以观察到有两束折射光，这种现象称为光的双折射现象。
两束折射线中的一束始终遵守折射定律这一束折射光称为寻常光，通常用o表示，简称o光；另一束折射光不遵守普通的折射定律这束光通常称为非常光，用e表示，简称e光。
晶体内存在着一个特殊方向，光沿这个方向传播时不产生双折射，即o光和e光重合，在该方向o光和e光的折射率相等，光的传播速度相等。
这个特殊的方向称为晶体的光轴。
光轴”不是指一条直线，而是强调其“方向”。
晶体中某条光线与晶体的光轴所组成的平面称为该光线的主平面。
o光的主平面，e光的光振动在e光的主平面内。
如何解释双折射呢？惠更斯有这样的解释。
1．寻常光（o光）和非常光（e光）一束光线进入方解石晶体（碳酸钙的天然晶体）后，分裂成两束光能，它们沿不同方向折射，这现象称为双折射，这是由晶体的各向异性造成的。
除立方系晶体（例如岩盐）外，光线进入一般晶体时，都将产生双折射现象。
显然，晶体愈厚，射出的光束分得愈开。
当改变入射角i时，o光恒遵守通常的折射定律，e光不符合折射定律。
2．光轴及主平面。
改变入射光的方向时，我们将发现，在方解石这类晶体内部有一确定的方向，光沿这个方向传播时，寻常光和非常光不再分开，不产生双折现象，这一方向称为晶体的光轴。
天然的方解石晶体，是六面棱体，有八个顶点，其中有两个特殊的顶点A和D，相交于A、D两点的棱边之间的夹角，各为102°的钝角．它的光轴方向可以这样来确定，从三个钝角相会合的任一顶点（A或D）引出一条直线，使它和晶体各邻边成等角，这一直线便是光轴方向。
当然，在晶体内任何一条与上述光轴方向平行的直线都是光轴。
晶体中仅具有一个光轴方向的，称为单轴晶体（例如方解石、石英等）。
有些晶体具有两个光轴方向，称为双轴晶体（例如云母、硫磺等）。
双折射原理及应用双折射（birefringence）是光束入射到各向异性的晶体，分解为两束光而沿不同方向折射的现象。
它们为振动方向互相垂直的线偏振光。
当光射入各向异性晶体(如方解石晶体)后，可以观察到有两束折射光，这种现象称为光的双折射现象。
两束折射线中的一束始终遵守折射定律这一束折射光称为寻常光，通常用o表示，简称o光；另一束折射光不遵守普通的折射定律这束光通常称为非常光，用e表示，简称e光。
晶体内存在着一个特殊方向，光沿这个方向传播时不产生双折射，即o光和e光重合，在该方向o光和e光的折射率相等，光的传播速度相等。
这个特殊的方向称为晶体的光轴。
光轴”不是指一条直线，而是强调其“方向”。
晶体中某条光线与晶体的光轴所组成的平面称为该光线的主平面。
o光的主平面，e光的光振动在e光的主平面内。
如何解释双折射呢？惠更斯有这样的解释。
1．寻常光（o光）和非常光（e光）一束光线进入方解石晶体（碳酸钙的天然晶体）后，分裂成两束光能，它们沿不同方向折射，这现象称为双折射，这是由晶体的各向异性造成的。
除立方系晶体（例如岩盐）外，光线进入一般晶体时，都将产生双折射现象。
显然，晶体愈厚，射出的光束分得愈开。
当改变入射角i时，o光恒遵守通常的折射定律，e光不符合折射定律。
2．光轴及主平面。
改变入射光的方向时，我们将发现，在方解石这类晶体内部有一确定的方向，光沿这个方向传播时，寻常光和非常光不再分开，不产生双折现象，这一方向称为晶体的光轴。
天然的方解石晶体，是六面棱体，有八个顶点，其中有两个特殊的顶点A和D，相交于A、D两点的棱边之间的夹角，各为102°的钝角．它的光轴方向可以这样来确定，从三个钝角相会合的任一顶点（A或D）引出一条直线，使它和晶体各邻边成等角，这一直线便是光轴方向。
当然，在晶体内任何一条与上述光轴方向平行的直线都是光轴。
晶体中仅具有一个光轴方向的，称为单轴晶体（例如方解石、石英等）。
有些晶体具有两个光轴方向，称为双轴晶体（例如云母、硫磺等）。
在晶体中，我们把包含光轴和任一已知光线所组成的平面称为晶体中该光线的主平面，就是o光的主平面；由e光和光轴所组成的平面，就是e光的主平面。
下面通过离子来说明。
取一块冰洲石(方解石的一种，化学成分是CaCO3),放在一张有字的纸上，我们将看到双重的像。
平常我们把一块厚玻璃砖在字纸上，我们只看到一个像，这个像好象比实际的物体浮起了一点，这是因为光的折射引起的，折射率越大，像浮起来的高度越大，我们可以看到，在冰洲石内的两个像浮起的高度是不同的，这表明，光在这种晶体内成了两束，它们的折射程度不同。
这种现象叫做双折射。
下面我们通过一系列实验来说明双折射现象的特点和规律。
1、o光和e光：如下图，让一束平等的自然光束正入射在冰洲石晶体的一个表面上，我们就会发现光束分解成两束。
按照光的折射定律，正入射时光线不应偏折。
而上述两束折射光中的一束确实在晶体中沿原方向传播，但另一束却偏离了原来的方向，后者显然是违背普通的折射定律的。
如果进一步对各种入射方向进行研究，结果表明，晶体内的两条折射线中一条总符合普通的折射定律，另一条却常常违背它。
所以晶体内的前一条折射线叫做寻常光(简称o光),后一条折射线叫做非常光(简称e光)。
o和e源于英语ordinary(寻常)和extraordinary(不寻常)两字第一字母。
应当注意，这里所谓o光和e光，只在双折射晶体的内部才有意义，射出晶体以后，就无所谓o光和e光了。
2 晶体的光轴：在冰洲石中存在着一个特殊的方向，光线沿这个方向传播时o光和e光不分开(即它们的传播速度和传播方向都一样),这个特殊方向称为晶体的光轴。
为了说明光轴的方向，我们稍详细地研究一下冰洲石的晶体。
冰洲石的天然晶体，如下图所示，它呈平行六面体状，每个表面都是平行四边形。
它的一对锐角约为78，一对钝角约为102。
读者对照冰洲石晶体的实物或其模型可以看出，每三个表面会合成一个顶点，在八个顶点中有两个彼此对前的顶点(图中的A,B)是由三个钝角面会合而成的。
通过这样的顶点并与三个界面成等角的直线方向，就是冰洲石晶体的光轴方向。
我们总是强调"方向"二字，因为"光轴"不是指一条线，晶体中任何与上述直线平行的直线，都是光轴。
光轴代表晶体中的一个特定方向。
如图所示，如果我们把冰洲石晶体的这两个钝顶角磨平，使出现两个与光轴方向垂直的表面，并让平等光束对着这表面正入射，光在晶体中将沿光轴方向传播，不再分解成两束。
3 主截面：光线沿晶体的某界面入射，此界面的法线与晶体的光轴组成的平面，称为主截面。
当入射线在主截面内，即入射面与主截面重合时，两折射线皆在入射面内；否则，非常光可能不在入射面内。
4 双折射光的偏振：如果在上图所示的实验中用检偏器来考察从晶体射出的两光束时，就会发现它们都是线偏振光，且两光束的振动方向相互垂直。
5 单轴晶体中的波面除冰洲石外，许多晶体具有双折射的性能。
双折射晶体有两类，象冰洲石、石英、红宝石、冰等一类晶体只有一个光轴方向，它们叫做单轴晶体；象云母、蓝宝石、橄榄石、硫磺等一类晶体有两个光轴方向，它们叫做双轴晶体。
光在双轴晶体内的传播规律比1.1节描述的更为复杂，这里只讨论单轴晶体。
要研究光在各向异性的双折射晶体中传播和折射的规律，也需要知道波面的情况。
我们知道，在各向同性媒质中的一个点光源(它可以是真正的点光源，也可以是惠更斯原理中的次波中心)发出的波沿各方向传播的速度v=c/n都一样，经过某段时间t后形成的波面是一个半径为v△t 的球面。
在单轴晶体中的o光传播规律与普通各向同性媒质中一样，它沿各方向传播的速度υo相同，所以其波面也是球面(图1-5(a))。
但e光沿各个方向传播的速度不同。
沿光轴方向的传播速度与o光一样，也是υo，垂直光轴方向的传播速度是另一数值υe。
在经过△t时间后e 光在波面如下图1-5(b)所示，是围绕光轴方向的回转椭球面。
把两波面画在一起，它在光轴的方向上相切(见图1-6)。
为了说明o光和e光的偏振方向，我们引入主平面的概念。
晶体中某条光线与晶体光轴构成的平面，叫做主平面。
上图的纸平面就是其上画出各光线的主平面。
o光电矢量的振动方向与主平面垂直，e 光电矢量的振动方向在主平面内。
单轴晶体分为两类：一类以冰洲石为代表，υe>υo，e光的波面是扁椭球，这类晶体叫做负晶体。
另一类以石英为代表，υe<υo，e光的波面是长椭球，这类晶体叫做正晶体。
我们知道，真空中光速c与媒质中光速υ之比，等于该媒质的折射率n，即n=c/υ。
对于o光，晶体的折射率no=c/υ。
但对e光，因为它不服从普通的折射定律，我们不能简单地用一个折射率来反映它折射的规律。
但是通常仍把真空光速c与e光沿垂直于光轴传播时的速度之比叫做它的折射率，即ne=c/υe。
这个虽不具有普通折射率的含义，但它与一样是晶体的一个重要光学参量。
和合称为晶体的主折射率。
下面将看到，ne和no一起，再加一光轴的方向，可以把e光的折射方向完全确定下来。
对于负晶体，no>ne；对于正晶体，no<ne。
冰洲石和石英对于几条特征谱线的，值列于表Ⅶ-1内。
表Ⅶ-1 单轴晶体的no与ne6 晶体的惠更斯作图法用惠更斯原理求各向同性媒质中折射线方向的方法，在晶体中求o光和e光的折射方向也需用这个方法。
下面我们先把该节中讲的惠更斯作图法的基本步骤归纳一下。
如下图所示：(1)画出平行的入射光束，令两边缘光线与界面的交点分别为A,B'.(2)由先到界面的A点作另一边缘入射线的垂线AB,它便是入射线的波面。
求出B到B'的时间t=BB'/c，c为真空或空气中的光速。
(3)以A为中心、vt为半径(v为光在折射媒质中的波速)在折射媒质内作半圆(实际上是半球面)，这就是另一边缘入射线到达B'点时由A点发出的次波面。
(4)通过B'点作上述半圆的切线(实际上为切面，即第一章2中所说的包络面)，这就是折射线的波面。
(5)从A联结到切点A'的方向便是折射线的方向。
现在把这一方法应用到单轴晶体上(图1-7(b))，这里情况唯一不同之处是从A点发出的次波面不简单地是一个半球面，而有两个，一是以为半径的半球面(o光的次波面)，另一是与它的光轴方向上相半椭球面，其另外的半主轴长为(e光的次波面)。
作图法的(1)(2)两步同前，第(3)步中应根据已知的晶体光轴方向作上述复杂的次波面。
第(4)步中要从B'点分别作o光和e光次波面的切面，这样得到两个切点和，从而在(5)步中得到两根折射线和A',它们分别是o光和e光的光线。
7克尔效应与泡耳斯效应电场也可以使某些物质产生双折射。
如图在一个有平行玻璃的小盒内封着一对于行板电极，盒内充有硝基苯（C6H5NO2）的液体。
两偏振片的透振方向垂直，极间电场与它们成450。
电极间不加电压时，没有光线射出这对正交的偏振片，这表明盒内液体没出息双折射效应（△=0 ）。
当两极板间加上适当大小的强电场时（E～104V/cm），就有光线透过这个光学系统。
这表明，盒内液体在强电场作用下变成了双折射物质，它把进来的光分解成e光和o光，使它们之间产生附加位相差，从而使出射光一般成为椭圆偏振光。
这种现象叫克尔效应（J.Kerr，1875年）。
实验表明，在克尔效应中（ne-no）∝E2 ，从而或写成等式比例系数B称为该物质的克尔常数。
硝基苯对于钠黄光（λ=5893埃）的克尔常数B=220×107CGSE单位。
克尔效应不是硝基苯独有的，即使普通的物质（如水、玻璃）也都有克尔效应，不过它们的克尔常数，不过它们的克尔常数要小2-3个数量级。
值得注意的是，克尔效应与电场强度E的平方成正比，所以δ与正、负取向无关。
硝基苯克尔效应的驰豫时间（即电场变化后△跟随变化所需的时间）极短，约为10-9s的数量级。
所以用硝基苯的克尔盒来做高速光闸（光开头）、电光高层调制器（利用电讯号来改变光的强弱的器件），在高速摄影、光束测距、激光通讯、激光电视等方面有广泛的应用。
双折射的应用很广泛，医学、科研等方面广泛应用。
双折射被广泛用于光学器件，如液晶显示器，光调制器，彩色滤光片，波片，光轴光栅等，它也起着重要作用的二次谐波产生和许多其他的非线性过程。
双折射滤波器也被用来作为空间的低通滤波器在电子照相机，晶体的厚度控制在一个方向传播的图像，从而增加了现货大小。
这是必需的所有电视和电子胶片相机的正常工作，避免空间的别名，频率高于折叠回可以持续通过相机的像素矩阵。
医学利用双折射在医疗诊断。
从下面几个方面说明双折射的应用。
1晶体偏振器。
双折射现象的重要应用之一是制做偏振器件。
因o和e光都是100%的线偏振光，这一点比前面讲过的几种偏振器(偏振片和玻片堆)性能更优越。
