人教A版高二数学必修三1.1.2-程序框图及顺序结构-教学课件

人教A版高二数学必修三1.1.2-程序框图及顺序结构-教学课件
• (2)y1=3,即2a+b=3. ① • y2=-2,即-3a+b=-2. ②
• 由①②,得a=1,b=1,∴f(x)=x+1,
• ∴当x=5时,f(5)=5×1+1=6.
• (3)令f(x)=x+1=0,得x=-1.故当输入的x值为-1 时,输出的函数值为0.
第2课时 程序框图及顺序结构
作业：见固学案
• (1)该程序框图解决的是 一个什么样的问题?
• (2)若最终输出的结果为 y1=3,y2=-2,则当x=5时输 出的结果又是多少?
• (3)在(2)的前提下,输入x 的值为多大时,输出的结 果为0?
• 【解析】 (1)该程序框图解决的是求函数 f(x)=ax+b的函数值的问题.
• 其中输入的是自变量x的值,输出的是x对应 的函数值.
15 、梦想是一个天真的词，实现梦想是个残酷的词。 4 、苦难是化了装的幸福。 8 、对待生活中的每一天若都像生命中的最后一天去对待，人生定会更精彩。 7 、爱的力量大到可以使人忘记一切，却又小到连一粒嫉妒的沙石也不能容纳。 2 、我们把在黑暗中跳舞的心脏叫做月亮。 2 、忌妒别人，不会给自己增加任何的好处，忌妒别人，也不可能减少别人的成就。 16 、错过的人与事，不必频频回首;结痂的疤痕，无须反复触摸。 8 、树没有眼睛，落叶却是飘落的眼泪。 6 、大部分人往往对已经失去的机遇捶胸顿足，却对眼前的机遇熟视无睹。 7 、人往往会这样，顺风顺水，人的智力就会下降一些;如果突遇挫折，智力就会应激增长。 19 、生活中的许多事，并不是我们不能做到，而是我们不相信能够做到。 3 、决不放弃。你还年轻。年轻就是本钱。
• 预学4:顺序结构
• 顺序结构是由若干个依次执行的步骤组成 的,是任何一个算法都离不开的基本结构.顺 序结构可以用程序框图表示为:

1.1.2.1 程序框图与顺序结构(共32张PPT)

1.1.2.1 程序框图与顺序结构(共32张PPT)
பைடு நூலகம்
4.已知梯形的上底为 3,下底为 7,高为 6,计算此梯形的面积,试设计该 问题的算法,并画出程序框图. 分析:先输入梯形的上底 a、 下底 b 及高 h,再利用公式 S=2(a+b)h 求 得梯形的面积.
1
解:算法如下: 第一步,输入上底 a,下底 b,高 h, 第二步,S=2(a+b)h, 第三步,输出 S. 程序框图如图:
题型二
易错辨析
【例题 2】设计程序框图,求半径为 10 的圆的面积. 错解:程序框图如下:
错因分析:错解中的程序框图中缺少终端框,不是完整的. 正解:程序框图如下:
1 如图,程序框图表示的算法的运行结果是
.
(第 1 题图)
解析:第一步,p=
5+6+7 =9. 2
第二步,执行 S= ������(������-5)(������-6)(������-7) = 9 × (9-5) × (9-6) × (9-7)=6 6. 第三步,输出 S. 答案:6 6
(2)程序框: 图形符 名称 号 终端 框 (起止 框) 输入、 输出 框 处理 框 (执行 框) 判断 框 流程 线 连接 点
功能
表示一个算法的起始和结束
表示一个算法输入和输出的信息
赋值、计算 判断某一条件是否成立,成立时在出口处标明 “是”或“Y”;不成立时标明“否”或“N” 连接程序框 连接程序框图的两部分
【做一做 1-1】下列关于流程线的说法,不正确的是( ) A.流程线表示算法步骤执行的顺序,用来连接程序框 B.流程线只要是上下方向就表示自上向下执行可以不要箭头 C.流程线无论什么方向,总要按箭头的指向执行 D.流程线是带有箭头的线,它可以画成折线 答案:B 【做一做 1-2】具有判断条件是否成立的程序框是( ) 答案:C

1.1.2第1课时程序框图、顺序结构课件人教新课标

1.1.2第1课时程序框图、顺序结构课件人教新课标

结果的传送，故选 A，其他选项皆不正确．
4．阅读如图所示
()
A．12
B．7
C．34
D．43
解析：选 A b＝a1·a2＝3×4＝12.故选 A.
对程序框图的认识和理解
[典例] (1)下列说法正确的是
()
A．程序框图中的图形符号可以由个人来确定
B． 也可以用来执行计算语句
(1)框图①中 x＝4 的含义是什么？ (2)框图②中 y1＝x3＋2x＋3 的含义是什么？ (3)框图④中 y2＝x3＋2x＋3 的含义是什么？ [解] (1)框图①的含义是初始化变量，令 x＝4. (2)框图②中 y1＝x3＋2x＋3 的含义：该框图是在执行① 的前提下，即当 x＝4 时，计算 x3＋2x＋3 的值，并令 y1 等 于这个值． (3)框图④中 y2＝x3＋2x＋3 的含义：该图框是在执行③ 的前提下，即当 x＝－2 时，计算 x3＋2x＋3 的值，并令 y2 等于这个值．
图示
[小试身手]
1．判断下列命题是否正确．(正确的打“√”，错误的打“×”)
(1)任何一个程序框图都必须有起止框
(√)
(2)输入框只能放在输出框之前
(×)
(3)判断框是唯一具有超过一个退出点的图形符号 ( √ )
解析：(1)正确，任何程序都必须有开始和结束，从而必须有
起止框；(2)错误，输入、输出框可以用在算法中任何需要输
[活学活用] 已知一个圆柱的底面半径为 R，高为 h，求圆柱的体积．设 计一个解决该问题的算法，并画出相应的程序框图． 解：算法如下： 第一步，输入 R，h. 第二步，计算 V＝πR2h. 第三步，输出 V. 程序框图如图所示：
顺序结构的读图问题 [典例] 阅读如图所示的程序框图，回答下面的问题：

流程图(顺序结构)PPT课件

流程图(顺序结构)PPT课件

2 、算法的基本逻辑结构：顺序结构、条件结 构和循环结构。 3、画程序框图的规则 （1）使用标准的框图符号； （ 2 ）框图一般从上到下、从左到右的方向画； （ 3 ）除判断框外，大多数框图符号只有一个 进入点和一个退出点； （4）在框图符号内描述的语言要简练清楚。
开始
输入a，b
d ＝ a 2＋ b 2
（1）右图算法的功能
求两数平方和 是 的 算术平方根
c＝
输出c 结束
；
开始
输入a，b
sum＝a＋b 输出sum
（2）右图算法的功能
是
求两数的和
。
结束
例4、已知一个三角形的三边边长分别为2，3， 4，利用海伦—秦九韶公式设计一个算法，求 出它的面积。 解：算法如下：
A B
示意图
顺序结构在程序框图中的体现就是用流 程线将程序框自上而下地连接起来，按顺 序执行算法步骤。如在示意图中，A框和B 框是依次执行的，只有在执行完A框指定的 操作后，才能接着执行B框所指定的操作。
你例 能一 求给 出出 最这 后样 的一 结个 果流 吗程 图
开始
输入a，b a = 2 b = 4 c ← a a ← b b ← c 输出a,b 结束
二、新课
1、流程图
（1）流程图的概念 流程图，是一种用规定的图形、指向 线及文字说明来准确、直观地表示算法的 图形。
流程图
名称
功能
起止 表示一个算法的起始和结束，是 （终端框） 任何流程图不可少的。 表示一个算法输入和输出的信息， 输入框、 可用在算法中任何需要输入、输 输出框 出的位置。
赋值、计算，算法中处理数据需 处理框 要的算式、公式等分别写在不同 （执行框） 的用以处理数据的处理框内。

人教版高中数学必修三课件 第一章 1.1 1.1.2 第一课时 程序框图、顺序结构

人教版高中数学必修三课件 第一章 1.1 1.1.2 第一课时 程序框图、顺序结构
19
对顺序结构程序框图的识读，首先弄明白程序框图中各 程序框的功能，然后按流程线指引的方向从上到下(或从左 到右)依次判断即可．
20
[活学活用] 1．根据如图所示的程序框图，若输入 m 的值是 3，则输出
的 y 的值是________．
解析：若输入 m 的值是 3，则 p＝8，y＝8＋5＝13，故输 出 y 的值为 13. 答案：13
3
图形符号
名称
功能
判断某一条件是否成立，成立时 _判__断__框__ 在出口处标明“__是__”__或__“_Y__”_；不
成立时标明“__否__”__或__“_N__”
流程线
连接程序框
连接点
连接程序框图的两部分
4
2．顺序结构
概念
顺序结构是由若干个依次执行的 _步__骤__ 组 成 的 ， 这 是 任 何 一 个 算 法 都 离不开的基本结构
16
[活学活用] 已知一个圆柱的底面半径为 R，高为 h，求圆柱的体积．设 计一个解决该问题的算法，并画出相应的程序框图． 解：算法如下： 第一步，输入 R，h. 第二步，计算 V＝πR2h. 第三步，输出 V. 程序框图如图所示：
17
顺序结构的读图问题 [典例] 阅读如图所示的程序框图，回答下面的问题：
(2)顺序结构是任何一个算法都离不开的基本结构．故 选 A的理解 框图符合标准化，框内语言简练化，框间流程方向 化．从上到下，从左到右，勿颠倒．起止框不可少，判断 框一口进，两口出．顺序结构处处有．
11
[活学活用] 在程序框图中，表示判断框的图形符号的是

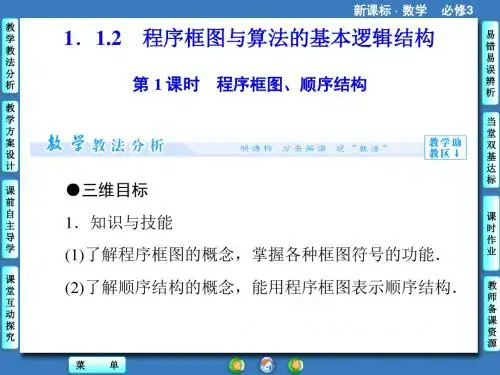

1．1.2 程序框图与算法的基本逻辑结构
