植保机械综述ppt课件
- 格式：ppt
- 大小：3.91 MB
- 文档页数：56
下载文档原格式
合集下载
植保机械 ppt课件
第二节 植保机械的类型及特点
根据上述化学药剂施用的 方法，植保机械的类型主要有：
喷雾机、弥雾机、超低量喷雾 机、喷烟机、喷粉机等。
其中喷粉机和喷烟机已经很少使用， 本章就不在作为主要内容讲授。
一、喷雾机
通过高压泵和喷头将药液雾化成100~300微米的方法。 有手动和机动之分.
手动式喷雾机
机动式喷雾机
表面上涂一层防腐蚀材料的铁箱，目前 采用各种类型的塑料来制造药箱
搅拌器有机械式、液力式和气力式三种 喷雾机上滤网采用黄铜丝编织成或由黄
铜皮冲压成
三、风机
植保机械常用的风机有离心式和轴流式两种
作用 （1）输送雾滴。 （2）加强雾滴向植株丛中穿透性。 （3）雾滴在气流输送下加速飞向目标，
从而减少雾滴的飘移和蒸发。 （4）协助液体形成雾滴。 （5）风机的气流吹动植物的叶子，有利
⑴喷雾法——通过高压泵和喷头将药液 雾化成100~300微米的方法。有手动和机 动之分。
⑵弥雾法——利用风机产生的高速气流 将粗雾滴进一步破碎雾化成75~100微米 的雾滴，并吹送到远方。特点是雾滴细 小、飘散性好、分布均匀、覆盖面积大、 可大大提高生产率和喷洒浓度。
⑶超低量法——利用高速旋转的齿盘将 药液甩出，形成15~75微米的雾滴，可不 加任何稀释水，故又称超低容量喷雾。
多用途喷雾器
第三节 喷头及雾化原理
一、喷头成雾的基本原理 二、喷头的类型和影响性能因素 三、喷洒装置及喷头配置
一、喷头成雾的基本原理
图示方法
纵坐标表示雾直径
横坐标是雾滴的数 量、长度、表面积 或体积等四个变量 中的一个累积面分 数。
雾滴尺寸分布曲线
（二）雾滴尺寸与防治效果的关系
覆盖面积 在处理表面上的附着性 颗粒运动性能 药剂颗粒表面能 使用农药的安全性
第三章植物保护机械
• 2弥雾法：利用高速气流将粗雾滴破碎、吹散、雾化成 75～100μm的雾滴，并吹送到远方。雾滴细小、均匀、 覆盖面大、防治效果好，稀释水量少，可进行高浓度喷 施。
• 3超低量喷雾法：利用高速旋转的齿盘，将微量原药液 甩出，雾化为15～75μm的雾滴，沉降到农作物上，原 药液喷施不用稀释水，效率高、效果好。
• 要改变单位面积上的喷量，可改变行驶速度、喷孔面积 和工作压力三因素，而喷头数量的多少，则与单位面积 上的喷施量无关。改变行驶速度最容易，但不是最好的 办法，因为行驶速度总不能那么准确。而且用降低行驶 速度来加大喷量势必要降低工作效率。使用多功能喷头 来改变喷孔面积以调节喷量，这是可行的。但在一般普 通喷头上则难于实现。通过改变工作压力的办法来改变 喷量，也不困难，但却会引起雾滴大小和雾锥角的改变， 只能在一定范围内进行。还有一种情况是在田间作业时， 由于上、下坡或遇到地面障碍而引起机器行驶速度的不 规则变化从而使单位面积上受药量改变或沉降密度不均， 这时就只能调整工作压力。因为，在这种情况下即使采 用多功能喷头也难以频繁调整喷口面积。在现代大型喷 药机上，人们试图将三个因素同时改变，以改变单位面 积上的喷量。
室内压力过高时，回流 阀门打开，使一部分水 流液泵的进水口。经稳 压后的水流经射流式混 药器时，流速增快，形 成负压，吸入药液并与 水流混合，由喷头或喷 枪喷出。
•这种喷雾机的液泵不 与药液接触，工作寿命 长。
• (二)弥雾式喷雾机 是利 用风机产生的高速气流将 药液剪切碎裂成细小雾滴， 并由气流吹送到远处。工 作时动机驱动风机高速旋 转，大部分气流经喷管吹 出，少部气流经进气软管 进入药箱使药液加压，药 液经输液软管流向弥雾喷 头，从喷头周围的小孔流 出。受到高速气流的冲击， 将药液雾化成细小的雾滴 随气流从喷口喷出，吹向 远处。
• 3超低量喷雾法：利用高速旋转的齿盘，将微量原药液 甩出，雾化为15～75μm的雾滴，沉降到农作物上，原 药液喷施不用稀释水，效率高、效果好。
• 要改变单位面积上的喷量，可改变行驶速度、喷孔面积 和工作压力三因素，而喷头数量的多少，则与单位面积 上的喷施量无关。改变行驶速度最容易，但不是最好的 办法，因为行驶速度总不能那么准确。而且用降低行驶 速度来加大喷量势必要降低工作效率。使用多功能喷头 来改变喷孔面积以调节喷量，这是可行的。但在一般普 通喷头上则难于实现。通过改变工作压力的办法来改变 喷量，也不困难，但却会引起雾滴大小和雾锥角的改变， 只能在一定范围内进行。还有一种情况是在田间作业时， 由于上、下坡或遇到地面障碍而引起机器行驶速度的不 规则变化从而使单位面积上受药量改变或沉降密度不均， 这时就只能调整工作压力。因为，在这种情况下即使采 用多功能喷头也难以频繁调整喷口面积。在现代大型喷 药机上，人们试图将三个因素同时改变，以改变单位面 积上的喷量。
室内压力过高时，回流 阀门打开，使一部分水 流液泵的进水口。经稳 压后的水流经射流式混 药器时，流速增快，形 成负压，吸入药液并与 水流混合，由喷头或喷 枪喷出。
•这种喷雾机的液泵不 与药液接触，工作寿命 长。
• (二)弥雾式喷雾机 是利 用风机产生的高速气流将 药液剪切碎裂成细小雾滴， 并由气流吹送到远处。工 作时动机驱动风机高速旋 转，大部分气流经喷管吹 出，少部气流经进气软管 进入药箱使药液加压，药 液经输液软管流向弥雾喷 头，从喷头周围的小孔流 出。受到高速气流的冲击， 将药液雾化成细小的雾滴 随气流从喷口喷出，吹向 远处。
第八章-植物保护机械(大学课件)教程文件
三、安全阀 安全阀也叫调压阀，如图8—7所示，它的作 用是限制高压管路中的最高压力，确保管路等部 件不因压力过高而损坏。
四、喷 头 喷头的作用是保证药液以一定的雾滴尺寸、
流量和射程喷向指定位置。在相同喷药量条件下， 药液雾滴越小，雾滴的数目也就越多，覆盖面积 越大，并且比较均匀，防治效果越好。喷头的种 类很多，常见喷头的主要有液体压力式、气体压 力式和离心式等。
图8一1 手动背负式喷雾机 1．开关 2．喷杆 3．喷头 4．固定螺母 5．皮碗 6．活塞杆 7．毡圈 8．泵盖 9．药液箱 10．缸筒 11．空气室 12．出水 单向阀 13．出水阀座 14．进水单向阀 15．吸水管
二、超低量喷雾机 图8—2为我国研制的东方红一18型背负式弥 雾喷粉机进行喷雾作业时的情况。图示该机为风送 式喷雾机，它由一个1 kW发动机、一个风机及药 液箱、喷头等组成，整机质量9 kg左右，射程可达 9m以上，通过更换不同形式的喷头等部件，该机 还可进行喷粉作业。药液箱通过进气管5与风机的 高压出口相连通，在喷雾作业时，其内的药液由药 箱经另一个出液管流向喷头。喷头上带有叶片，在 风机产生的高压气流作用下能高速旋转，转速一般 为8 000~12 000r/min。药液先在圆盘中形成水膜， 利用高速旋转产生的离心力把水膜分散成细小的雾 滴向四周飞溅出去。因喷出去的药液雾滴很细 （80~100μm )，故可实现超低量喷雾。
第八章-植物保护机械(大学课件)
喷雾机按药液喷出的原理分为液体压力式喷雾机、离 心式喷雾机、风送式喷雾机和静电式喷雾机等。此外， 如按单位面积施药液量的大小来分，可以分为高容量、 中容量、低容量和超低量喷雾机等。 一、手动背负式喷雾机
图8—1为一种常用的手动背负式喷雾机，它属 于液体压力式喷雾机，主要由活塞泵、空气室、药液 箱、喷杆、开关、喷头和单向阀等组成。工作时，操 作人员将喷雾机背在身后，通过手压杆带动活塞在缸 筒内上、下往复运动，药液经过进水单向阀进入空气 室，再经出水单向阀、输液管、开关、喷杆由喷头喷 出。这种泵的最高压力为800 kPa左右。
四、喷 头 喷头的作用是保证药液以一定的雾滴尺寸、
流量和射程喷向指定位置。在相同喷药量条件下， 药液雾滴越小，雾滴的数目也就越多，覆盖面积 越大，并且比较均匀，防治效果越好。喷头的种 类很多，常见喷头的主要有液体压力式、气体压 力式和离心式等。
图8一1 手动背负式喷雾机 1．开关 2．喷杆 3．喷头 4．固定螺母 5．皮碗 6．活塞杆 7．毡圈 8．泵盖 9．药液箱 10．缸筒 11．空气室 12．出水 单向阀 13．出水阀座 14．进水单向阀 15．吸水管
二、超低量喷雾机 图8—2为我国研制的东方红一18型背负式弥 雾喷粉机进行喷雾作业时的情况。图示该机为风送 式喷雾机，它由一个1 kW发动机、一个风机及药 液箱、喷头等组成，整机质量9 kg左右，射程可达 9m以上，通过更换不同形式的喷头等部件，该机 还可进行喷粉作业。药液箱通过进气管5与风机的 高压出口相连通，在喷雾作业时，其内的药液由药 箱经另一个出液管流向喷头。喷头上带有叶片，在 风机产生的高压气流作用下能高速旋转，转速一般 为8 000~12 000r/min。药液先在圆盘中形成水膜， 利用高速旋转产生的离心力把水膜分散成细小的雾 滴向四周飞溅出去。因喷出去的药液雾滴很细 （80~100μm )，故可实现超低量喷雾。
第八章-植物保护机械(大学课件)
喷雾机按药液喷出的原理分为液体压力式喷雾机、离 心式喷雾机、风送式喷雾机和静电式喷雾机等。此外， 如按单位面积施药液量的大小来分，可以分为高容量、 中容量、低容量和超低量喷雾机等。 一、手动背负式喷雾机
图8—1为一种常用的手动背负式喷雾机，它属 于液体压力式喷雾机，主要由活塞泵、空气室、药液 箱、喷杆、开关、喷头和单向阀等组成。工作时，操 作人员将喷雾机背在身后，通过手压杆带动活塞在缸 筒内上、下往复运动，药液经过进水单向阀进入空气 室，再经出水单向阀、输液管、开关、喷杆由喷头喷 出。这种泵的最高压力为800 kPa左右。
中耕与植保机械PPT课件
2.凿形松土铲
其铲尖与铲柄为一整体，也可将铲柄与铲尖分开制造， 再用螺栓连接，便于磨后更换。结构简单，松土深度较大， 一般可达18~20cm。铲尖呈凿形，它利用铲尖对土壤作用过 程中产生的扇形松土区来保证松土宽度，扇形松土区上宽下 窄，所以松土层底面不
第23页/共70页
平整，松土深度不一致，但不搅动土层，这种松土铲 过去用得较多，现已被凿形松土铲所代替。
（一）除草铲
分为单翼铲、双翼铲二种形式 （1）单翼铲：单翼铲由倾斜铲刀和坚直护板两部分组成。前者用于锄草和 松土，后者可防止伤根或断苗。因此单翼铲总是安装在中耕单组的左右两例，将 坚直部分靠近苗株，翼部伸向行间中部。没有垂直护板部分的单冀铲称为半翼铲。 由于单翼铲是安装在苗株两侧，故有左翼铲、右翼铲之分； （2）双翼铲：双翼铲利用向左、向右后掠的两翼切断草根，左右两翼完全 对称。通常置于行间中部，与单翼铲配合
（2） 特点： a、选择式火焰除草能消灭紧靠苗株生长的杂草，而丝毫不松动苗行的土壤； b、不存在毒性残留物； c、作用范围广； d、火焰除草装置的价格较贵； e、作业成本高。
第8页/共70页
（3）装置组成：火焰除草装置由压力罐、调压阀、气化器、导燃器和喷 嘴等组成。 （4）喷嘴及配置方式：
火焰除草一般采用扁平的扇 形喷嘴。方式：a、交错配置 通常是用2个喷嘴前后交错从 相反的方向对着苗行喷烧，喷 嘴前后交错排列(如图所示)。 b、平行配置 火焰几乎与苗行 平行，用于苗株幼小和抗热能 力低的作物。可避免伤及幼苗。
优点：适应性强；环境污染小；用药量小，经济效益高。
第7页/共70页
2、火焰除草
（1）概况： 火焰除草是利用火焰消灭有害的杂草； 火焰除草的理论依据是依据杂草耐
受高温的能力较农作物差，高温会使杂草内部的液体膨胀而导致细胞破裂而死 亡，故当杂草处于幼嫩时期，而作物已长出教粗的茎干并有足够的高度时，对 准苗行的杂草喷射火焰，会收到良好的效果。
其铲尖与铲柄为一整体，也可将铲柄与铲尖分开制造， 再用螺栓连接，便于磨后更换。结构简单，松土深度较大， 一般可达18~20cm。铲尖呈凿形，它利用铲尖对土壤作用过 程中产生的扇形松土区来保证松土宽度，扇形松土区上宽下 窄，所以松土层底面不
第23页/共70页
平整，松土深度不一致，但不搅动土层，这种松土铲 过去用得较多，现已被凿形松土铲所代替。
（一）除草铲
分为单翼铲、双翼铲二种形式 （1）单翼铲：单翼铲由倾斜铲刀和坚直护板两部分组成。前者用于锄草和 松土，后者可防止伤根或断苗。因此单翼铲总是安装在中耕单组的左右两例，将 坚直部分靠近苗株，翼部伸向行间中部。没有垂直护板部分的单冀铲称为半翼铲。 由于单翼铲是安装在苗株两侧，故有左翼铲、右翼铲之分； （2）双翼铲：双翼铲利用向左、向右后掠的两翼切断草根，左右两翼完全 对称。通常置于行间中部，与单翼铲配合
（2） 特点： a、选择式火焰除草能消灭紧靠苗株生长的杂草，而丝毫不松动苗行的土壤； b、不存在毒性残留物； c、作用范围广； d、火焰除草装置的价格较贵； e、作业成本高。
第8页/共70页
（3）装置组成：火焰除草装置由压力罐、调压阀、气化器、导燃器和喷 嘴等组成。 （4）喷嘴及配置方式：
火焰除草一般采用扁平的扇 形喷嘴。方式：a、交错配置 通常是用2个喷嘴前后交错从 相反的方向对着苗行喷烧，喷 嘴前后交错排列(如图所示)。 b、平行配置 火焰几乎与苗行 平行，用于苗株幼小和抗热能 力低的作物。可避免伤及幼苗。
优点：适应性强；环境污染小；用药量小，经济效益高。
第7页/共70页
2、火焰除草
（1）概况： 火焰除草是利用火焰消灭有害的杂草； 火焰除草的理论依据是依据杂草耐
受高温的能力较农作物差，高温会使杂草内部的液体膨胀而导致细胞破裂而死 亡，故当杂草处于幼嫩时期，而作物已长出教粗的茎干并有足够的高度时，对 准苗行的杂草喷射火焰，会收到良好的效果。
施用化学药剂防治病虫害的器械称植保机械概述培训课件
不在详细讲授。 施用化学药剂防治病虫害的器械称
植保机械概述
6
4 国内外植保机械的发展
我国植保机械的发展主要经历了仿制、
自行研制、联合设计与攻关等几个阶段, 由人力 到机动的迅速发展过程, 广泛采用新结构、新材 料、新工艺, 设计制造了许多新的产品, 基本解 决了农作物的植保问题, 主要以小型植保机械为 主, 仍有大量工作有待继续努力。
施用化学药剂防治病虫害的器械称 植保机械概述
21
3.4 压力泵
3.4.1 作用
压送药液, 克服管道阻力, 提高雾化能力, 射程, 喷幅。
3.4.2 类型
往复泵: 活塞泵(手动皮碗式、三缸泵)、
柱塞泵、隔膜泵
旋转泵: 离心泵、滚子泵、螺杆泵
3.4.3 皮碗式活塞泵 压气→空气室→增压→高 压喷雾
用于小型喷施雾用化机学药上剂防。治病虫害的器械称
施用化学药剂防治病虫害的器械称 植保机械概述
45
航空植保
目前农业上使用的飞机主要采用单发动机 的双翼、单翼及直升飞机。
我国农业航空方面使用最多的是运－5型双翼 机和运－11型单翼机，前者是单发动机，后者是 双发动机。
运－5型飞机:
1. 喷雾装置；
2. 喷粉装置；
3. 药剂的沉降与分布； 4. 地勤工作。
施用化学药剂防治病 虫害的器械称植保机
械概述
施用化学药剂防治病虫害的器械称 植保机械概述
2
第一节 概述
1 植物保护主要方法（按其作用原理分）:
农业技术防治法: 品种培育、增加土壤有机质、合理轮作、 选择播收期等。
生物防治法: 利用生物的天敌消灭病虫害的方法。益虫益 鸟。如: 瓢虫、赤眼蜂等。
物理和机械防治法: 机械捕打、果实套代、紫外线照射、 超声波高频震荡、高速气流吸虫机等机械方法防治病虫害。

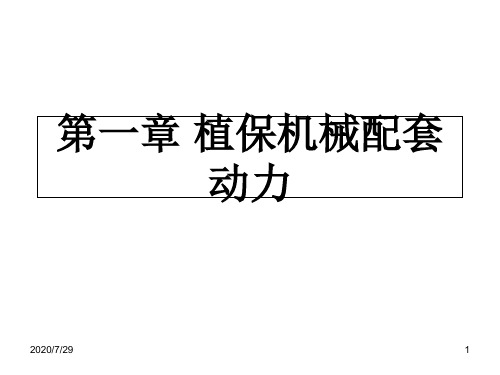

植保机械课件3-第一章 植保机械配 第一节2
11
汽油机的构造
火花塞
进气门 活塞
2020/7/29
连杆
气缸 排气门
曲轴
12
活塞在气缸内 作往复运动时， 活塞顶面距曲 轴中心最远的
位置。
• 1. 上止点
2020/7/29
13
• 2. 下止点
活塞在气缸内 作往复运动时， 活塞顶面距曲 轴中心最近的
位置。
2020/7/29
14
• 3. 行程
活塞行程： 活塞在上下 止点间移动 的距离，用 符号S表示。
38
四冲程汽油机工作原理：进气行程
进气门开启
2020/7/29
温度370~440 K， 压力75~90 kPa
上 止
P点
下 止 点
排气门关闭
活 塞
大气压力线 r
a
示功图 V 39
压缩冲程
进气门和排气门都关闭， 活塞向上运动，燃料混合 物被压缩，压强增大，温 度升高。
返回
2020/7/29
40
2. 压缩冲程
5
作业
• 1. 解释词语： • 工作循环、发动机排量、压缩比、四冲程发动机 • 2. 二、四冲程柴油发动机工作原理 • 3. 通常一台汽油发动机由哪几部分组成？ • 4．柴油机和汽油机在可燃混合气形成方式和点
火方式上有何不同？它们所用的压缩比为何不同 ？
• 5． 汽油机和柴油机在总体结构和工作过程上有 何异同？
2020/7/29
41
2. 压缩冲程
2020/7/29
42
2. 压缩冲程
2020/7/29
43
2. 压缩冲程
2020/7/29
44
2. 压缩冲程
植保机械课件第二章 喷杆喷雾机
1、以县植保站为依托成立植保药械推广协会
2、以乡镇农技站、庄稼医院为依托组建的机防队
3、以村级植保服务站为依托建立的植保服务队
4、以农资经销户 为依托组建植保 服务队
5、农民有序组建的机防队。
服务效益
• 1、机手效益 • 2、社会效益
服务效益—— （1）机手效益
一台机器平均防治面积2000多亩次，最 高达5000亩次，每亩服务费用按4元计 算，机手年收入8000—20000元。
上部的气室内充气。用 新 气 筒 打 气 30 次 以 上 ， 压 力 约 为 0.5～ 0.6 兆 帕 。
气室 打气
• 将液泵用四 个M10螺栓 安装到机组
上，连接和 固定管路。
• 首先，将过滤 器进液口经球 阀与药箱底部 的出液口用钢 丝塑料管连接 紧固。将过滤 器出口与液泵 下部进水口用 直径25毫米的 钢丝塑料管连 接紧固。
• 国产刚玉瓷狭缝喷头按喷雾角分为两个系列： • 110系列喷头的喷雾角是110°，主要用于播前、
苗前的全面土壤处理； • 60系列喷头的喷雾角是60°，用于苗带喷雾。喷
头的喷量偏差为±10％；喷雾角的偏差为±10°。 • 还有一种均匀雾狭缝喷头，在扇形雾流内雾量分
布均匀，适用于苗带喷雾，国内目前尚无产品。 国产喷杆喷雾机上使用的空心圆锥雾喷头有切向 进液喷头和旋水芯喷头两种，主要用于喷洒杀虫 剂、杀菌剂和作物生长调节剂。切向进液喷头与 手动喷雾器上的相同。
• 将液泵上部调压阀的出水口用直径19毫米的 胶管与管路控制器进液口连接紧固。
• 将管路控制器上侧的回流阀用直径16毫米的 胶管连接到药箱上的回液接口上。
• 在药箱内侧连接搅拌回液管,横置于药箱底部, 确保施药过程中搅拌均匀,药效一致。
植物保护机械的类型课件
36
37
38
思考题
1.果园风送式喷雾机的一般构成？ 2.果园风送式喷雾机的工作原理及工作特点
？
39
六. 喷烟机械
喷烟机是利用高温气流、高压气流或高压将药液汽 化成直径小于50μm的固体或胶态悬浮体。
1.喷烟机的类型
烟雾的形成分为热雾、冷雾和常温烟雾三种方法。
①热雾是将很小的固体药剂粒子加热后喷出，粒子吸收 空气中的水分，使之在粒子外面包上一层水膜。
超低量喷雾过程 1-喷头 2-喷管 3-输液管 4-开关
5-风机 6-药箱 7-滤网 8-调量开关 9-喷嘴轴 10-分流锥
11-驱动叶轮 12-齿盘组件
15
⑶超低量喷雾原理
超低量喷雾的工作原理 是由风机产生的高速气流， 从喷管流到喷头后遇到分流 锥，从喷口以环状喷出，喷 出的高速气流驱动叶轮，使 齿盘组装高速旋转，同时药 液由药箱经输液管进入空心 轴，从空心轴上的孔流出， 进入前、后齿盘之间的缝隙， 于是药液就在高速旋转的齿 盘离心力作用下，沿齿盘外 圆抛出，破碎成细小的雾滴。 这些小雾滴又被喷口内喷出 的气流吹向远处。
机动背负式喷雾喷粉机是采用气流输粉、气压输 液、气力喷雾原理，由汽油机驱动的机动植保机具。
1.组成：背负机主 要由机架、离心风 机、汽油机、油箱、 药箱和喷洒装置等 部件组成。
12
⑴弥雾原理
离心风机与汽油机输出轴 直连，汽油机带动风机叶轮旋 转，产生高速气流，并在风机 出口处形成一定压力，其中大 部分高速气流经风机出口流经 喷管8，而少量气流经出风筒3、 进气塞4、进气管5、过滤网组 合6流进药箱内，使药箱中形成 一定的气压。药液在压力的作 用下，经出液阀10、出液管11、 输液管12、开关9流到喷头7， 从喷嘴周围的小孔以一定的流 量流出，先与喷嘴叶片相撞， 初步雾化，再与高速气流在喷 口中冲击相遇，进一步雾化， 弥散成细小雾粒，并随气流吹 到很远的前方。
37
38
思考题
1.果园风送式喷雾机的一般构成？ 2.果园风送式喷雾机的工作原理及工作特点
？
39
六. 喷烟机械
喷烟机是利用高温气流、高压气流或高压将药液汽 化成直径小于50μm的固体或胶态悬浮体。
1.喷烟机的类型
烟雾的形成分为热雾、冷雾和常温烟雾三种方法。
①热雾是将很小的固体药剂粒子加热后喷出，粒子吸收 空气中的水分，使之在粒子外面包上一层水膜。
超低量喷雾过程 1-喷头 2-喷管 3-输液管 4-开关
5-风机 6-药箱 7-滤网 8-调量开关 9-喷嘴轴 10-分流锥
11-驱动叶轮 12-齿盘组件
15
⑶超低量喷雾原理
超低量喷雾的工作原理 是由风机产生的高速气流， 从喷管流到喷头后遇到分流 锥，从喷口以环状喷出，喷 出的高速气流驱动叶轮，使 齿盘组装高速旋转，同时药 液由药箱经输液管进入空心 轴，从空心轴上的孔流出， 进入前、后齿盘之间的缝隙， 于是药液就在高速旋转的齿 盘离心力作用下，沿齿盘外 圆抛出，破碎成细小的雾滴。 这些小雾滴又被喷口内喷出 的气流吹向远处。
机动背负式喷雾喷粉机是采用气流输粉、气压输 液、气力喷雾原理，由汽油机驱动的机动植保机具。
1.组成：背负机主 要由机架、离心风 机、汽油机、油箱、 药箱和喷洒装置等 部件组成。
12
⑴弥雾原理
离心风机与汽油机输出轴 直连，汽油机带动风机叶轮旋 转，产生高速气流，并在风机 出口处形成一定压力，其中大 部分高速气流经风机出口流经 喷管8，而少量气流经出风筒3、 进气塞4、进气管5、过滤网组 合6流进药箱内，使药箱中形成 一定的气压。药液在压力的作 用下，经出液阀10、出液管11、 输液管12、开关9流到喷头7， 从喷嘴周围的小孔以一定的流 量流出，先与喷嘴叶片相撞， 初步雾化，再与高速气流在喷 口中冲击相遇，进一步雾化， 弥散成细小雾粒，并随气流吹 到很远的前方。
植保机械绪论PPT课件
第16页/共24页
（三）、高新技术已大量融合到植保机械技术中
• 在欧美等发达国家，信息技术、智能化技术、计算机技术等高新技术已大量融合到植保机械技术中。
2021/5/1
17
第17页/共24页
• 1、“3S”技术 • “3S”技术是指遥感技术（RS）、全球定位系
统（GPS）、地理信息信统（GIS）。 • “RS” 在有害生物防治方面，主要用于农作物
2021/5/1
5
第5页/共24页
•先进的大型喷杆喷雾机
喷杆喷雾机是一种高效的地面施药机具。
今后我国喷杆喷雾机的发展方向应是：机具的功能先进， 包括防滴功能、恒压功能、仿形功能、喷量和雾角调节功 能等；作业参数同步显示和计算机自动控制，这些参数包 括喷头的喷量、压力，机具的速度等。
机具上应配有GPS接口，以便于“全球定位系统”对机具 作业进行精确地引导，避免重喷和漏喷。机型的发展趋势 应以“风力辅助式”为主，充分利用风管中的下压气流使 雾滴避免漂移，提高雾滴的附着率，减少环境污染。
2021/5/1ຫໍສະໝຸດ 18第18页/共24页
• 2、智能化技术
• “智能化技术”是近几年才应用到植保机械上的一项 高新技术。据资料介绍，运用该项技术可节省农药 60%～70%。
• 所谓“智能化技术”，就是让植保机械具有“识别”能 力，从而自动决定是否喷雾。
• 初级的“智能化技术”只能判别“靶标”的有无；
2021/5/1
7
第7页/共24页
• 传统意义上的风送式喷雾机主要有两种，一种是轴向进风，径向出风，呈辐射状 喷雾，主要用于果园施药；另一种是轴向进风，轴向出风，风筒呈炮塔状，主要 用于大田、水田等远程喷雾或行道树、人工林等射高喷雾。
植保机械的使用维修与保养修订版PPT课件
16
17
18
19
20
21
22
23
24
25
第二节植保机械的分类及特点
26
27
28
29
30
31
32
33
34
35
构造
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
频振杀虫新技术（频振杀虫灯） ——擒贼先擒王 捉虫先捉娘
59
❖ 频振式杀虫灯还具有以下特点：
❖
1、诱杀害虫种类多，数量大。该灯可诱杀6目20科35种害虫， 其中以鳞翅目害虫为主。据试验，两盏灯20天可诱杀成虫10587只。
❖
2、对天敌影响较小。该灯虽对害虫或益虫缺少选择性，但天敌昆 虫多为非鳞翅目，诱杀的机率很低。经多点试验诱杀益害比为1： 148.5对天敌比较安全。
❖ 5、维护生态平衡。使用频振式杀虫灯，可大大节约农药投入，减 轻农民劳动强度，减少环境污染，有效保护天敌，对人、畜安全，因 而具有较好的经事项
❖ 1、将频式杀灯吊挂在农田的牢固的物体上，吊挂 高度在农作物生长前期为1.5m，高杆作物后期应略 高于农作物。灯距100--150m，呈棋盘式分布。 2、该灯使用电压为220--380v。接通电源，按 下开关，指示灯即进入工作状态。 3、在春季4月中旬开始安装使用，开灯时间据季 节而定，一般夏季为21点至次日凌晨4点。可采用 时控开关进入控制。
❖ 如何注意植保机械的安全使用
一. 机手操作人员必须经过施药技术培训，应熟悉机具、农 药、农艺等相关知识。施药 时应做到三穿（穿长袖衣服、 穿长裤、穿鞋袜）、四带（带口罩、带手套、带肥皂及带 工具零备件），喷粉作业时还应带上防风镜。严格按操作 规程作业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
③专业化程度低。 我国地域辽阔、地理及气象条 件多样，目前农业生产中主要的农作物品种，包 括粮食、纤维、油料、蔬菜、果树、糖烟、茶桑、 牧草、绿肥等8大类共达2000多种，每年发生的 主要病虫草害约有1600多种，目前植保机械品种 及保有量显然不能满足防治需求。
.
.
从世界植保技术发展趋势看，在今后相当长 的一段时期内仍将以化学防治为主。在化防方面， 国际上农药向广谱、高效、低毒、低残留发展， 品种增加，产量减少;施药技术以提高农药在作物 靶标上的附着率，减少农药在地面的沉降和在非 处理区的飘移为目标，发展精准施药技术;施药机 械向高效安全、精量对靶、自动化智能化发展。
这些植保机械都是属于采用化学防治方 法进行消灭病虫害的。 其中喷粉机和喷烟 机已经很少使用，此在就不做多介绍
.
2.1 喷雾机
通过高压泵和喷头将药液雾化成100~300微米 的方法。有手动和机动之分.
.
手动式喷雾机
.
2 . 2 弥雾机——利用风机产生的高速气流
将粗雾滴进一步破碎雾化成75~100微米的雾滴 ，并吹送到远方。
植保机械
一、 概 述 二、植保机械的主要类型及特点 三、植保机械的主要工作部件 四、 最新智能化植保机械的简介
.
一 概述
1.1 植保机械的作用和分类
▪
首先我们了解一下植物保护。植物保护是农林生产
的重要组成部分，是确保农林业丰产丰收的重要措施之
一。为了经济而有效地进行植物保护，应发挥各种防治
方法和积极作用，贯彻“预防为主，综合防治”的方针，
▪ （3）对所施用的化学农药应有较高的附着率， 以及较少的飘移损失。
▪ （4）机具应有较高的生产效率和较好的使用经 济性和安全性。
.
1.4 国内外植保机械的发展概况
目前，我国农药生产技术已处于世界先进水平， 但施药机具和技术的水平却严重滞后，在“耕、种、 肥（施肥）、保（植保）、收”整个生产过程机械化 中，植保机械是相对落后的 ，虽然我国植保机械发展 较快，但和发达国家相比还有很大差距。70%左右的 植保机械处于发达国家20 世纪 70～80 年代的水平。 有大量工作有待继续努力。
化学防治的方法在后面还会介绍到的
.
但是，需要强调的是，虽然现在用的最多最普遍 的化学防治方法，但植保机械绿色设计最理想的方法 是采用物理方法而不使用农药来达到防治效果。国内 外已有研究开发利用光、电、热杀灭害虫和杂草的物 理防治技术；也有使用“电子杀虫器”“机械式灭虫 机”和“电火花与红外辐射防治”等非化学药剂植保 机械及超声植保、电光源植保等新型无污染方法的报 导。但是，这样的新技术虽是植保机械的方向，但由 于研究尚未深入，离应用和推广尚有距离，而传统的 化学防治仍是植保机械的主要手段。
.
2 . 3 超低量喷雾 机——利用高速旋转
的齿盘将药液甩出，形 成15~75微米的雾滴， 可不加任何稀释水，故 又称超低容量喷雾。
.
三 植保机械的主要工作部件
一、喷雾机喷头 二、喷雾机液泵 三、药液箱、搅拌器和滤网 四、风机 五、调压阀和空气室
.
3.1.1 喷头的研究意义及主要问题
振荡波发生器
.
高速气流杀虫机
进气管
排气管
高速气流
吸风机
气流 筒分
离
害虫
折皱吸气管 吸盘
.
1.2.4 化学防治法
利用化学药剂，通过专用设备灭病虫害的 方法。
这种方法的特点是操作简便，防治效果好， 生产率高，受地域和季节影响小，但对环境和 生态具有一定的破坏作用。目前植物保护的方 法主要是化学防治法，植保机械也是针对化学 防治法的。
主要表现在：
①施药技术落后。基本上仍沿用大流量、全履盖的喷 洒方式，农药用量大，有效利用率低仅为20%一30% 左右;污染严重，每年有近7000万一8000万t的药液流 失到土壤、水源和空气中，生态环境受到严重污染，
.
②机械化防治水平低。 我国耕地面积约1.4亿hmz， 农作物病虫害发生面积每年约3.4亿hm“，而机械 植保的面积仅为0.41亿hm“，只占到了12%，手动 机具的防治面积约占防止总面积的60%一70%， 作业效率低(2一3亩/天)，作业质量难以保证。机 动植保机械多为背负式机械喷雾机，总体防治效 率低、人工成本偏高;
把病、虫、草害以及其它有害生物消灭于危害之前，不
使其成灾。
▪
再来看看植保机械， 植保机械的分类方法，一般按
所用的动力可分为：人力（手动）植保机械、畜力植保
机械、小动力植保机械、拖拉机配套植保机械、自走式
植保机械、悬挂式和牵引式植保机械，航空植保机械。
按照施用化学药剂的方法可分为：喷雾机、喷粉机、土
壤处理机、种子处理机、撒颗粒机等。 .
.
1.2.2 生物防治法
▪ 利用生物的天敌消灭病虫害的方法。 如：利用瓢虫、赤眼蜂等来消灭害虫等。
.
1.2.3 物理和机械防治法
利用物理方法和相应的工具消灭病虫害的 方法。例如：机械捕打、果实套代、紫外线照 射、超声波高频震荡、高速气流吸虫机等。
紫外线照射
防雨罩
农药
紫外线灯 农药承接器
.
高频振荡杀虫机
目前,欧美发达国家的植保机械以中、大型喷 雾机为主(自走、牵引和悬挂),并采用了大量的先 进技术,现代微电子技术、仪器与控制技术、信息 技术等许多高新技术现已在发达国家植保机械产 品中广泛地应用。
.
二 植保机械的类型及特点
根据上述化学药剂施用的方法， 植保机械的类型主要有：
喷雾机、弥雾机、超低量喷雾机、喷烟机、 喷粉机等。
1.2 植物保护的方法
▪ 农业技术防治法 ▪ 生物防治法 ▪ 物理和机械防治的农业技术，通过作物品 种选育、施用化肥、改进栽培方法、实 行合理轮作、改良土壤等手段消灭病虫 害的方法。
如防治玉米青霉穗腐病就是通过选用健 康无病的种子和相应的农业技术来消灭 病虫害的例子。
.
1.3 植保机械的农艺技术要求
由于植保机械的作用对象即农作物病 虫草害复杂多变 ，制约了植保机械专业化 发展。所以对其农艺要求有：
▪ （1）应能满足农业、园艺、林业等不同种类、 不同生态以及不同自然条件下植物病、虫、草害 的防治要求。
▪ （2）应能将液体、粉剂、颗粒等各种剂型的化 学农药均匀地分布在施用对象所要求的部位上。
.
.
从世界植保技术发展趋势看，在今后相当长 的一段时期内仍将以化学防治为主。在化防方面， 国际上农药向广谱、高效、低毒、低残留发展， 品种增加，产量减少;施药技术以提高农药在作物 靶标上的附着率，减少农药在地面的沉降和在非 处理区的飘移为目标，发展精准施药技术;施药机 械向高效安全、精量对靶、自动化智能化发展。
这些植保机械都是属于采用化学防治方 法进行消灭病虫害的。 其中喷粉机和喷烟 机已经很少使用，此在就不做多介绍
.
2.1 喷雾机
通过高压泵和喷头将药液雾化成100~300微米 的方法。有手动和机动之分.
.
手动式喷雾机
.
2 . 2 弥雾机——利用风机产生的高速气流
将粗雾滴进一步破碎雾化成75~100微米的雾滴 ，并吹送到远方。
植保机械
一、 概 述 二、植保机械的主要类型及特点 三、植保机械的主要工作部件 四、 最新智能化植保机械的简介
.
一 概述
1.1 植保机械的作用和分类
▪
首先我们了解一下植物保护。植物保护是农林生产
的重要组成部分，是确保农林业丰产丰收的重要措施之
一。为了经济而有效地进行植物保护，应发挥各种防治
方法和积极作用，贯彻“预防为主，综合防治”的方针，
▪ （3）对所施用的化学农药应有较高的附着率， 以及较少的飘移损失。
▪ （4）机具应有较高的生产效率和较好的使用经 济性和安全性。
.
1.4 国内外植保机械的发展概况
目前，我国农药生产技术已处于世界先进水平， 但施药机具和技术的水平却严重滞后，在“耕、种、 肥（施肥）、保（植保）、收”整个生产过程机械化 中，植保机械是相对落后的 ，虽然我国植保机械发展 较快，但和发达国家相比还有很大差距。70%左右的 植保机械处于发达国家20 世纪 70～80 年代的水平。 有大量工作有待继续努力。
化学防治的方法在后面还会介绍到的
.
但是，需要强调的是，虽然现在用的最多最普遍 的化学防治方法，但植保机械绿色设计最理想的方法 是采用物理方法而不使用农药来达到防治效果。国内 外已有研究开发利用光、电、热杀灭害虫和杂草的物 理防治技术；也有使用“电子杀虫器”“机械式灭虫 机”和“电火花与红外辐射防治”等非化学药剂植保 机械及超声植保、电光源植保等新型无污染方法的报 导。但是，这样的新技术虽是植保机械的方向，但由 于研究尚未深入，离应用和推广尚有距离，而传统的 化学防治仍是植保机械的主要手段。
.
2 . 3 超低量喷雾 机——利用高速旋转
的齿盘将药液甩出，形 成15~75微米的雾滴， 可不加任何稀释水，故 又称超低容量喷雾。
.
三 植保机械的主要工作部件
一、喷雾机喷头 二、喷雾机液泵 三、药液箱、搅拌器和滤网 四、风机 五、调压阀和空气室
.
3.1.1 喷头的研究意义及主要问题
振荡波发生器
.
高速气流杀虫机
进气管
排气管
高速气流
吸风机
气流 筒分
离
害虫
折皱吸气管 吸盘
.
1.2.4 化学防治法
利用化学药剂，通过专用设备灭病虫害的 方法。
这种方法的特点是操作简便，防治效果好， 生产率高，受地域和季节影响小，但对环境和 生态具有一定的破坏作用。目前植物保护的方 法主要是化学防治法，植保机械也是针对化学 防治法的。
主要表现在：
①施药技术落后。基本上仍沿用大流量、全履盖的喷 洒方式，农药用量大，有效利用率低仅为20%一30% 左右;污染严重，每年有近7000万一8000万t的药液流 失到土壤、水源和空气中，生态环境受到严重污染，
.
②机械化防治水平低。 我国耕地面积约1.4亿hmz， 农作物病虫害发生面积每年约3.4亿hm“，而机械 植保的面积仅为0.41亿hm“，只占到了12%，手动 机具的防治面积约占防止总面积的60%一70%， 作业效率低(2一3亩/天)，作业质量难以保证。机 动植保机械多为背负式机械喷雾机，总体防治效 率低、人工成本偏高;
把病、虫、草害以及其它有害生物消灭于危害之前，不
使其成灾。
▪
再来看看植保机械， 植保机械的分类方法，一般按
所用的动力可分为：人力（手动）植保机械、畜力植保
机械、小动力植保机械、拖拉机配套植保机械、自走式
植保机械、悬挂式和牵引式植保机械，航空植保机械。
按照施用化学药剂的方法可分为：喷雾机、喷粉机、土
壤处理机、种子处理机、撒颗粒机等。 .
.
1.2.2 生物防治法
▪ 利用生物的天敌消灭病虫害的方法。 如：利用瓢虫、赤眼蜂等来消灭害虫等。
.
1.2.3 物理和机械防治法
利用物理方法和相应的工具消灭病虫害的 方法。例如：机械捕打、果实套代、紫外线照 射、超声波高频震荡、高速气流吸虫机等。
紫外线照射
防雨罩
农药
紫外线灯 农药承接器
.
高频振荡杀虫机
目前,欧美发达国家的植保机械以中、大型喷 雾机为主(自走、牵引和悬挂),并采用了大量的先 进技术,现代微电子技术、仪器与控制技术、信息 技术等许多高新技术现已在发达国家植保机械产 品中广泛地应用。
.
二 植保机械的类型及特点
根据上述化学药剂施用的方法， 植保机械的类型主要有：
喷雾机、弥雾机、超低量喷雾机、喷烟机、 喷粉机等。
1.2 植物保护的方法
▪ 农业技术防治法 ▪ 生物防治法 ▪ 物理和机械防治的农业技术，通过作物品 种选育、施用化肥、改进栽培方法、实 行合理轮作、改良土壤等手段消灭病虫 害的方法。
如防治玉米青霉穗腐病就是通过选用健 康无病的种子和相应的农业技术来消灭 病虫害的例子。
.
1.3 植保机械的农艺技术要求
由于植保机械的作用对象即农作物病 虫草害复杂多变 ，制约了植保机械专业化 发展。所以对其农艺要求有：
▪ （1）应能满足农业、园艺、林业等不同种类、 不同生态以及不同自然条件下植物病、虫、草害 的防治要求。
▪ （2）应能将液体、粉剂、颗粒等各种剂型的化 学农药均匀地分布在施用对象所要求的部位上。
