RK3188固件修改教程

(一) 將固件(ROM)解包本帖隐藏的内容(1) 将FW_tool_RK30xx_2.0.zip解压缩到你想要的工作目录(例如: F:\ FW_tool_RK30xx_2.0\),主要执行的是:START.exe(2) 把想要解包的ROM拷贝到此工作目录, 并将此要解包的ROM名称更改为update.img (例如: F:\FW_tool_RK30xx_2.0\update.img )(3) 执行START.exe● 键入“Q”表示离开此工具.● 键入“2”表示将ROM打包.● 键入“1”表示将ROM解包, 这里先选”1”, 会提示”Pressany key to continue…”按任一键将刚才拷贝的update.img解包.(4) 键入“1”将update.img (ROM文件) 解包● 会将update.img (ROM文件) 解包到F:\FW_tool_RK30xx_2.0\temp\目录● 主要执行两个解包动作i. 将update.img分解出boot.bin与firmware.imgii. 再将firmware.img 分解出所有的Image文件放在\temp\Android\目录● 并且询问是否要将system.img 继续分解,會分解到\temp\system\目录i. 键入“2”表示不再继续分解system.imgii. 键入“1”表示再继续分解system.img, 这里选”1”再继续分解.(5) 键入“1”继续分解system.img 到\temp\system\目录会执行winExtTool.exe将system.img 分解到\temp\system\目录● 发现有文件名称乱码,并且无法分解出, 这是因为Android 的Linux系统文件是采用unicode名称,与Windows系统不兼容, 其中若有文件使用中文的文件名, 便会有此情况.● \temp\system\目录内已经增加了许多的目录与文件, 至此固件(ROM)分解告一段落!!i. 其他的image文件(如: boot.img ; kernel.img ; recovery.img …)分解请网络搜索工具与方法.本帖最后由hmjack2008 于2013-4-12 02:04 PM 编辑(二) 将固件( ROM) 打包(1) 执行: START.exe● 键入“Q”表示离开此工具.● 键入“2”表示将ROM打包. 这次选”2”, 打包成固件(ROM).● 键入“1”表示将ROM解包.● 继续选择打包的文件来源(两种择其一)i. 键入“1”表示先將\temp\system\目录內的文件打包成system.img, 再結合\temp\Android\目录內的文件打包成固件(ROM).ii. 键入“2”表示只將\temp\Android\目录的文件打包成固件(ROM), \temp\system\目录內的文件完全不使用. 这次选”2”, 只將\temp\Android\目录的文件打包成固件(ROM).(2) 选”2”, 只將\temp\Android\目录的文件打包成固件(ROM)● 主要执行两个打包动作i. 将\temp\Android\目录的文件打包並填入CRC , 生成update_new.imgii. 再将update_new.img与\temp\boot.bin (loader) 打包并填入MD5 , 生成firmware_new.imgiii. 最后询问是否要执行刷固件的工具程序(RKBatchTool.exe), 先选”2”不执行, 并且可以选”Q”离开START.exe了!iv. 生成的文件update_new.img与firmware_new.img都在工作目录F:\FW_tool_RK30xx_2.0\ 内.v. 这个update_new.img就相当于第一次解包时的\temp\firmware.img, 你可以把两个文件放在一起, 用“ fc /bupdate_new.imgfirmware.img ”指令比较看看是否一致.vi. 生成的firmware_new.img就相当于原來固件update.img ,用“ fc /b firmware_new.img update.img ”指令比较看看是否一致.2013-4-12 01:45 PM 上传下载附件(33.74 KB)(3) 至此驗證了此工具可以用在RK3188的固件(ROM)解包與打包!!一楼的(一) 将固件(ROM)解包其实已经将system.img 解开到\temp\system\目录.二楼的(二) 将固件(ROM) 打包并未使用到解开后的\temp\system\目录, 仅验证了打包回去和原来的固件(ROM)一致.接下来要对\temp\system\目录内文件修改, 此教程仅以制作具有ROOT权限的固件(ROM)为范例.其他更多的修改文件,或更深入的(*.apk)分解请网络搜索工具与方法…(三) 修改system.img(1) 先设定目标:● 制作具有ROOT权限的固件(ROM),● 精简, 删除不需要的程序, 如: 淘宝;天猫;游戏● 更新, 替换成新版本程序(2) ROOT权限● 下载1119618818发布的一键root工具TPSparkyRoot (/thread-67786-1-1.html) , 解开zip压缩包里面的文件:i. SuperSU.apk与RootExplorer.apk文件拷贝到\temp\system\app\目录中ii. busybox文件拷贝到\temp\system\bin\目录中,替换原有的busyboxiii. su文件拷贝到\temp\system\xbin\目录中替换原有的su(3) 精简, 删除不需要的程序● 若看到\temp\system\app\目录中有文件名称乱码,这是因为Android的Linux系统文件是采用unicode名称,与Windows系统不兼容, 其中若有文件使用中文的文件名, 便会有此情况.中文的(unicode)名称原本是这样,把这几个文件删除精简,若真需要后续还是可以网络下载新版安装.(4) 更新, 替换成新版本程序● 一楼的(一) 将固件(ROM)解包其实已经说到有一个解包失败(fail)是因为此文件使用中文的文件名.i. 这个文件其实是: 高级任务管理器, 自己到搜索一个新版的”高级任务管理器专业版”放到\temp\system\app\目录中.ii. 为了避免中文乱码请使用英文名称”Advanced Task Manager.apk”.● 也可以搜索新版的ROOT工具, 放入向相对应的目录i. 例如: SuperSU_1.25.apk ; SuperSUpro_1.00.apk ; busybox1.201. busybox的官网: 2. busybox最新版文件下载在此: /downloads/binaries/● 几乎所有\temp\system\app\目录中的文件都可以搜索新版的自行替换, 此教程不逐一赘述,仅以上述几个文件作为范例.(四) 将修改過的\temp\system\ 打包成system.img , 並將所有img打包成固件( ROM)(1) 执行START.exe● 键入“Q”表示离开此工具.● 键入“2”表示将ROM打包.这次选”2”,打包成固件(ROM).● 键入“1”表示将ROM解包.● 继续选择打包的文件来源(两种择其一)i. 键入“1”表示先將\temp\system\目录內的文件打包成system.img, 再結合\temp\Android\目录內的文件打包成固件( ROM).这次选”1”.ii. 键入“2”表示只將\temp\Android\目录的文件打包成固件(ROM), \temp\system\目录內的文件完全不使用.● 键入“2”, 程序会花较多时间打包\temp\system\目录内的文件, 请等候…i. 将\temp\system\目录内的文件打包成\temp\Android\Image\system.img取代原来的文件.ii. 将\temp\Android\目录的文件打包并填入CRC , 生成update_new.imgiii. 再将update_new.img与\temp\boot.bin (loader)打包并填入MD5 , 生成firmware_new.imgiv. 最后询问是否要执行刷固件的工具程序(RKBatchTool.exe), 选”2”不执行, 并且可以选”Q”离开START.exe , 已经生成的firmware_new.img便是自制的固件(ROM) !● 最后询问是否要执行刷固件的工具程序(RKBatchTool.exe), 若选”1”执行, 便可以选已经生成的firmware_new.img文件来线刷固件!● 线刷固件请参照所发的教程(/forum.php?mod=viewthread&tid=41963)。

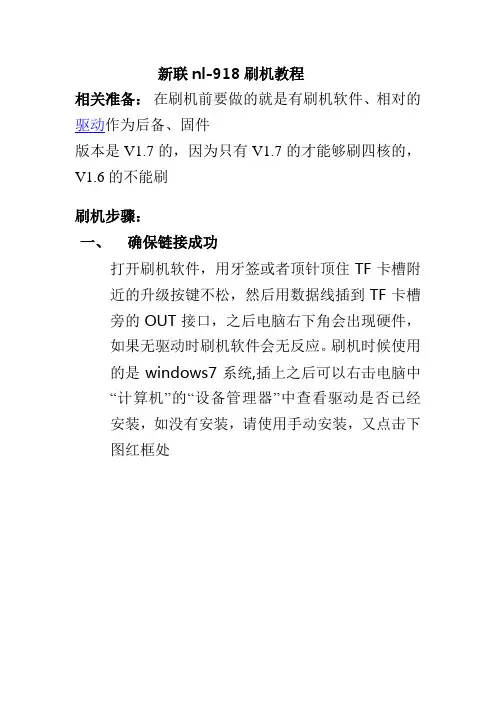

新联nl-918刷机教程相关准备：在刷机前要做的就是有刷机软件、相对的驱动作为后备、固件版本是V1.7的，因为只有V1.7的才能够刷四核的，V1.6的不能刷刷机步骤：一、确保链接成功打开刷机软件，用牙签或者顶针顶住TF卡槽附近的升级按键不松，然后用数据线插到TF卡槽旁的OUT接口，之后电脑右下角会出现硬件，如果无驱动时刷机软件会无反应。

刷机时候使用的是windows7系统,插上之后可以右击电脑中“计算机”的“设备管理器”中查看驱动是否已经安装，如没有安装，请使用手动安装，又点击下图红框处使用手动安装驱动，驱动在刷机文件包里面的第五个文件夹里面。

二、将驱动定位到软件中的“驱动”就行。

右击那个没有成功的驱动选择“更新驱动程序软件”中的“浏览计算机以查找驱动程序软件”，然后将驱动定位到解压的工具包中“驱动”，自动安装完后电脑右下角会有个安装成功的图标三、打开刷机软件。

个人上传的刷机软件是V1.7版本，点击右上角的那个“....”是加载固件的，将其位置定位到已经下载解压的固件。

四、相应位置的简介。

此表是软件的简单讲解，其中用到的就是一个“修复”和“升级”两个按键，“修复”按键是清楚flash信息后刷机，“升级”是直接开始。

五.点击“修复”后清除flash自动刷机.点击后“链接设备”中的第一个图标会由绿色变为黄色并且开始闪烁，这时就是刷机了。

刷机完毕后图标会变成灰色，然后中间框也会提示成功的字样，此时断开链接即可。

六、连接设备。

打开新联nl-812四核后就可以看到里面已经成功了新联nl-812四核会自动重启一次后即可全部结束，此时点击进入“设置”中“关于新联nl-812”看到固件版本已经变化。

凯奇RK3188主板固件刷新指南
1.1. 准备所需要的文件与工具
1.1.1下载如下链接的两个文件，并解压缩；
/s/1sj1HgfV
/s/1hqs6axA
/s/1kT2DdjT?qq-pf-to=pcqq.c2c（3288升级资料）
一个是烧录工具，一个是首次烧录所需要安装的驱动程序。

1.1.2一个MINI-USB线和一个12V 4A左右的DC电源。

1.2. 安装驱动程序
将设备通电,主板的小USB口通过USB线连接到PC USB端口,按住BOOT按钮不放同时按一下RESET按钮。

相应的按钮位置如图1所示：
图1
或者
如果之前没有安装过设备驱动，则会弹出如下提示：
选择“从列表或指定位置安装（高级）”，单击下一步。

选择驱动程序文件夹下的rockusb.sys
这样，就完成了USB设备的驱动安装。

1.3. 固件批量升级1.3.1.界面介绍
升级前：
升级过程：
升级成功后：
1.3.
2.操作步骤
●插上设备（按住BOOT按钮不放给电）●选择固件（升级包update.img）
●确认设备进入Rockusb状态(Loader状态) ●点升级即可。

RK3188开发板使用手册v1.0一.安装RockUsb驱动 (2)二.查看串口输出信息 (5)三.烧写/下载固件 (8)四.Kernel开发 (11)五.Android开发 (12)六.制作固件升级包update.img (13)七.Recovery系统 (14)八.Android系统USB操作 (17)一.安装RockUsb驱动Rockusb驱动放在RK3188\tools\RockusbDriver文件夹中当你第一次使用RK3188SDK开发板时，接好USB线，按住“VOL+(RECOVERY)”按键上电，会要求安装驱动，按下面的图示步骤进行安装：图1选择“否，暂时不(T)”，点击“下一步”进入图2所示界面图2选择“从列表或指定位置安装（高级）”，点击下一步，进入图3界面图3选择你的驱动所存放的目录，点击“下一步”开始安装驱动，如图4所示图4完成以后可以在设备管理器看到设备已经安装成功图5二.查看串口输出信息RK3188SDK开发板没有使用普通的串口，而是使用USB口来输出串口信息，你可以用一根特殊的USB调试线将开发板上的USB口连接到你的电脑中来查看串口信息。

1、在连接USB口之前，请先安装PL-2303USB转串口驱动2、驱动安装完成后，再使用USB线将开发板上名为“UART0”的USB口连接到PC 中，然后你应该可以在设备管理器中看到一个新设备，如下所示：3、使用串口工具查看开发板的输出信息。

在这边我以Windows自带的超级终端为例说明串口的配置：a、点击开始->所有程序->附件->通讯->超级终端点击确定b、选择正确的COM口：c、将波特率设为115200，其它保持不变：然后点确定即可。

有一个已经配置好的超级终端放在other目录下d、给开发板上电启动，这时候如果你的开发板板上已经有固件的话，就可以在串口工具中看到开发板板启动过程的输出信息：三.烧写/下载固件RK3188开发板通过USB（不是输出信息的USB口）下载固件，你可以将固件烧写到Flash中；也可以将固件放在PC Host上，然后开发板通过NFS挂载主机上的根文件系统；甚至可以将固件通过USB下载到开发板的SDRAM中直接启动（受SDRAM容量所限，不能将整个Android下载到SDRAM中运行）。
