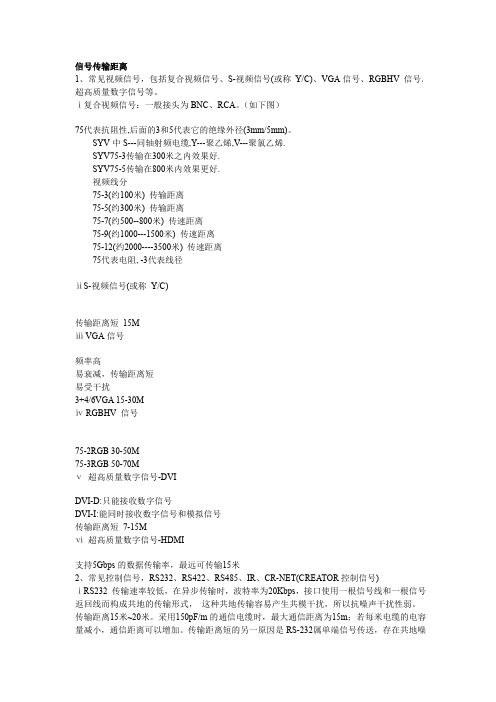

信号传输距离1、常见视频信号，包括复合视频信号、S-视频信号(或称Y/C)、VGA信号、RGBHV信号、超高质量数字信号等。
ⅰ复合视频信号：一般接头为BNC、RCA。
（如下图）75代表抗阻性,后面的3和5代表它的绝缘外径(3mm/5mm)。
SYV中S---同轴射频电缆,Y---聚乙烯,V---聚氯乙烯.SYV75-3传输在300米之内效果好.SYV75-5传输在800米内效果更好.视频线分75-3(约100米)传输距离75-5(约300米)传输距离75-7(约500--800米)传速距离75-9(约1000---1500米)传速距离75-12(约2000----3500米)传速距离75代表电阻,-3代表线径ⅱS-视频信号(或称Y/C)传输距离短15MⅲVGA信号频率高易衰减，传输距离短易受干扰3+4/6VGA15-30MⅳRGBHV信号75-2RGB30-50M75-3RGB50-70Mⅴ超高质量数字信号-DVIDVI-D:只能接收数字信号DVI-I:能同时接收数字信号和模拟信号传输距离短7-15Mⅵ超高质量数字信号-HDMI支持5Gbps的数据传输率，最远可传输15米2、常见控制信号，RS232、RS422、RS485、IR、CR-NET(CREATOR控制信号)ⅰRS232传输速率较低，在异步传输时，波特率为20Kbps，接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。
传输距离15米~20米。
采用150pF/m的通信电缆时，最大通信距离为15m；若每米电缆的电容量减小，通信距离可以增加。
传输距离短的另一原因是RS-232属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m以内的通信。
ⅱRS-422是差模传输，抗干扰能力强，能传1200米，最大传输速率为10Mb/s。
其平衡双绞线的长度与传输速率成反比，在100kb/s速率以下，才可能达到最大传输距离。
各类网线的最大传输距离是多少？网线数据传输最大距离对网络比较了解的朋友，都知道双绞线有一个“无法逾越”的“100米”传输距离。
无论是100M传输速率的五类双绞线，还是1000M传输速率的六类双绞线，最远有效传输距离都为100米。
在综合布线规范中，也明确要求水平布线不能超过90米，链路总长度不能超过100米。
也就是说，100米对于有线以太网而言是一个极限。
100米最大距离是怎么得来的？是什么造成了双绞线的100米传输距离上限?这就要深究一下双绞线的深层物理原理了。
网络的传输，其实就是网络信号在双绞线上的传输，作为一种电子信号，在双绞线中传输时，必然要受到电阻和电容的影响，这就导致了网络信号的衰减和畸变。
信号的衰减或者畸变达到一定的程度，就会影响到信号的有效、稳定传输。
因此，双绞线有传输距离限制，那么具体是怎么计算出100米的上限呢？5类UTP、超五类UTP主要是为计算机网络服务的，按快速以太网的100Base-TX规定，其通信速率为100mbps，100mbps以太网传送1位数据所花的时间（又名”位时间”）可计算如下：1位时间=1/100mbps=10ns以太网是采用CSMA/CD（Carrier Sense Multiple Access with Collision Detection）即带冲突检测的载波监听多路访问技术(载波监听多点接入/碰撞检测)共享通信信道的，当引入交换后，仍离不开这一技术。
一个链路两端均连有设备，这两个设备可能会在同一时刻发送数据，造成冲突，此时冲突域为2。
冲突将会丢失数据包。
为避免由于冲突所造成的丢包，以太网采用了冲突检测和后退重发技术。
为了做到后退、重发，必须保证一端在传送完一个数据包前可检测到冲突。
以太网最小的帧长64字节，即512位。
按100mbps速率计算，传送512位需时512位*10ns=5120ns。
数据信息在网络中传输，当通过不同部件时均会产生延迟，五类UTP的延时为5.56ns/m。

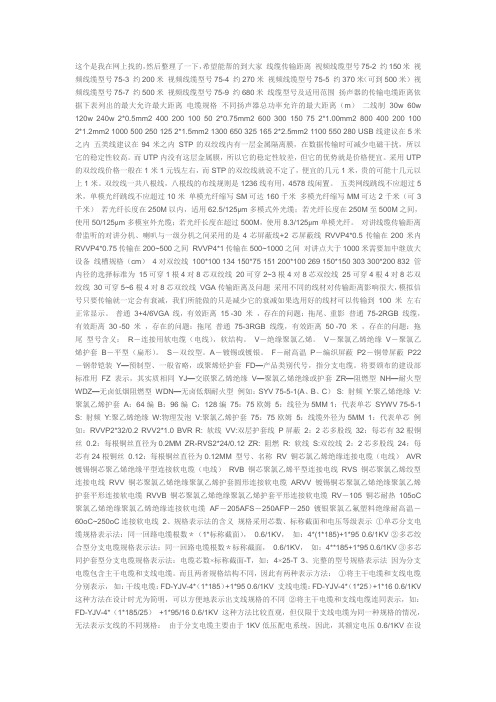

这个是我在网上找的，然后整理了一下，希望能帮的到大家线缆传输距离视频线缆型号75-2 约150米视频线缆型号75-3 约200米视频线缆型号75-4 约270米视频线缆型号75-5 约370米（可到500米）视频线缆型号75-7 约500米视频线缆型号75-9 约680米线缆型号及适用范围扬声器的传输电缆距离依据下表列出的最大允许最大距离电缆规格不同扬声器总功率允许的最大距离（m）二线制30w 60w 120w 240w 2*0.5mm2 400 200 100 50 2*0.75mm2 600 300 150 75 2*1.00mm2 800 400 200 100 2*1.2mm2 1000 500 250 125 2*1.5mm2 1300 650 325 165 2*2.5mm2 1100 550 280 USB线建议在5米之内五类线建议在94米之内STP的双绞线内有一层金属隔离膜，在数据传输时可减少电磁干扰，所以它的稳定性较高。
而UTP内没有这层金属膜，所以它的稳定性较差，但它的优势就是价格便宜。
采用UTP 的双绞线价格一般在1米1元钱左右，而STP的双绞线就说不定了，便宜的几元1米，贵的可能十几元以上1米。
双绞线一共八根线，八根线的布线规则是1236线有用，4578线闲置。
五类网线跳线不应超过5米，单模光纤跳线不应超过10米单模光纤缩写SM可达160千米多模光纤缩写MM可达2千米（可3千米）若光纤长度在250M以内，适用62.5/125μm多模式外光缆；若光纤长度在250M至500M之间，使用50/125μm多模室外光缆；若光纤长度在超过500M，使用8.3/125μm单模光纤。
对讲线缆传输距离带监听的对讲分机、喇叭与一级分机之间采用的是4芯屏蔽线+2芯屏蔽线RVVP4*0.5传输在200米内RVVP4*0.75传输在200~500之间RVVP4*1传输在500~1000之间对讲点大于1000米需要加中继放大设备线槽规格（cm）4对双绞线100*100 134 150*75 151 200*100 269 150*150 303 300*200 832 管内径的选择标准为15可穿1根4对8芯双绞线20可穿2~3根4对8芯双绞线25可穿4根4对8芯双绞线30可穿5~6根4对8芯双绞线VGA传输距离及问题采用不同的线材对传输距离影响很大，模拟信号只要传输就一定会有衰减，我们所能做的只是减少它的衰减如果选用好的线材可以传输到100 米左右正常显示。
这个是我在网上找的，然后整理了一下，希望能帮的到大家线缆传输距离视频线缆型号75-2 约150米视频线缆型号75-3 约200米视频线缆型号75-4 约270米视频线缆型号75-5 约370米（可到500米）视频线缆型号75-7 约500米视频线缆型号75-9 约680米线缆型号及适用范围扬声器的传输电缆距离依据下表列出的最大允许最大距离电缆规格不同扬声器总功率允许的最大距离（m）二线制30w 60w 120w 240w 2*0.5mm2 400 200 100 50 2*0.75mm2 600 300 150 75 2*1.00mm2 800 400 200 100 2*1.2mm2 1000 500 250 125 2*1.5mm2 1300 650 325 165 2*2.5mm2 1100 550 280 USB线建议在5米之内五类线建议在94米之内STP的双绞线内有一层金属隔离膜，在数据传输时可减少电磁干扰，所以它的稳定性较高。
而UTP内没有这层金属膜，所以它的稳定性较差，但它的优势就是价格便宜。
采用UTP 的双绞线价格一般在1米1元钱左右，而STP的双绞线就说不定了，便宜的几元1米，贵的可能十几元以上1米。
双绞线一共八根线，八根线的布线规则是1236线有用，4578线闲置。
五类网线跳线不应超过5米，单模光纤跳线不应超过10米单模光纤缩写SM可达160千米多模光纤缩写MM可达2千米（可3千米）若光纤长度在250M以内，适用62.5/125μm多模式外光缆；若光纤长度在250M至500M之间，使用50/125μm多模室外光缆；若光纤长度在超过500M，使用8.3/125μm单模光纤。
对讲线缆传输距离带监听的对讲分机、喇叭与一级分机之间采用的是4芯屏蔽线+2芯屏蔽线RVVP4*0.5传输在200米内RVVP4*0.75传输在200~500之间RVVP4*1传输在500~1000之间对讲点大于1000米需要加中继放大设备线槽规格（cm）4对双绞线100*100 134 150*75 151 200*100 269 150*150 303 300*200 832 管内径的选择标准为15可穿1根4对8芯双绞线20可穿2~3根4对8芯双绞线25可穿4根4对8芯双绞线30可穿5~6根4对8芯双绞线VGA传输距离及问题采用不同的线材对传输距离影响很大，模拟信号只要传输就一定会有衰减，我们所能做的只是减少它的衰减如果选用好的线材可以传输到100 米左右正常显示。
六类线距离衰减
六类线是指网络中的六种不同的线缆类型，它们分别用于不同
的网络应用和距离要求。
这六类线分别是Cat-5、Cat-5e、Cat-6、Cat-6a、Cat-7和Cat-8。
首先，让我们来谈谈它们的距离特性。
Cat-5线通常用于传输
速率较低的网络，最大传输距离为100米。
Cat-5e线在Cat-5线的
基础上做了改进，支持更高的传输速率，并且最大传输距离也是
100米。
Cat-6线和Cat-6a线支持更高的传输速率，最大传输距离
也是100米。
Cat-7线和Cat-8线在传输速率和距离上都有所提升，最大传输距离也是100米。
关于衰减，衰减是信号在传输过程中逐渐减弱的现象。
对于这
六类线缆来说，衰减通常是指信号在传输过程中逐渐减弱的程度。
一般来说，线缆的衰减越小，信号传输的质量就越好。
Cat-6、Cat-
6a、Cat-7和Cat-8线通常具有较低的衰减特性，能够支持更远距
离的信号传输而保持较高的传输质量。
除了传输距离和衰减特性外，这些线缆还有许多其他的特性，
如传输速率、抗干扰能力、成本等等，这些特性都会影响到线缆在
网络中的应用。
因此，在选择线缆时，需要综合考虑这些因素，以满足网络传输的要求。

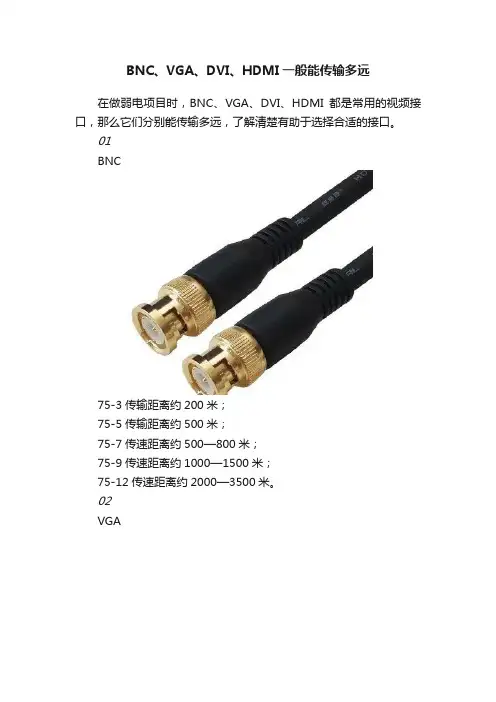

BNC、VGA、DVI、HDMI一般能传输多远
在做弱电项目时，BNC、VGA、DVI、HDMI都是常用的视频接口，那么它们分别能传输多远，了解清楚有助于选择合适的接口。
01
BNC
75-3传输距离约200米；
75-5传输距离约500米；
75-7传速距离约500—800米；
75-9传速距离约1000—1500米；
75-12传速距离约2000—3500米。
02
VGA
VGA信号线通常不超过15米。
这个数值是VGA规范里定的，当信号传输距离超过15米时，VGA的信号质量会严重下降。
03
DVI
这种接口实际上就是VGA接口的变形，以前多用于一些高端CRT 显示器上，不过现在已经基本淘汰。
DVI信号通常有效的传输距离为5—7米。
04
HDMI
一般的HDMI信号可以传输近30米，那么对于质量一般的线材大约传输的最大距离15—20米，对于质量好的线可以传输25米以上，甚至30米，如果只是单纯的传输HDMI信号到显示设备上，HDMI信号不经过其他设备的话，总长度在30米以内的话，建议距离越长需要选择越好的线材。

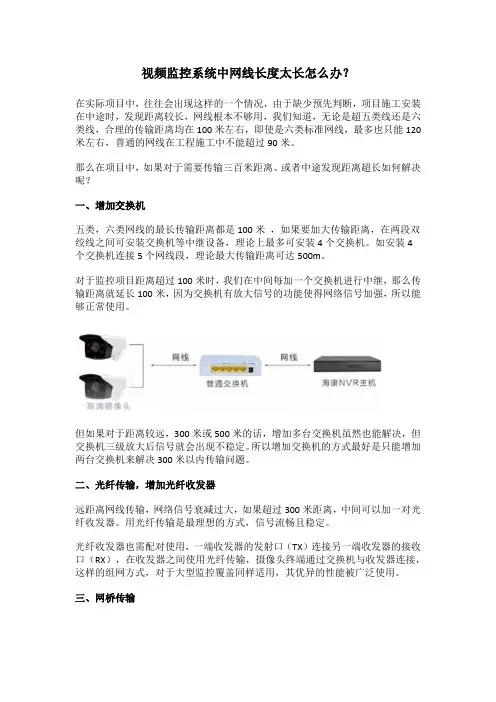

视频监控系统中网线长度太长怎么办？在实际项目中，往往会出现这样的一个情况，由于缺少预先判断，项目施工安装在中途时，发现距离较长，网线根本不够用，我们知道，无论是超五类线还是六类线，合理的传输距离均在100米左右，即使是六类标准网线，最多也只能120米左右，普通的网线在工程施工中不能超过90米。
那么在项目中，如果对于需要传输三百米距离、或者中途发现距离超长如何解决呢？一、增加交换机五类，六类网线的最长传输距离都是100米，如果要加大传输距离，在两段双绞线之间可安装交换机等中继设备，理论上最多可安装4个交换机。
如安装4个交换机连接5个网线段，理论最大传输距离可达500m。
对于监控项目距离超过100米时，我们在中间每加一个交换机进行中继，那么传输距离就延长100米，因为交换机有放大信号的功能使得网络信号加强，所以能够正常使用。
但如果对于距离较远，300米或500米的话，增加多台交换机虽然也能解决，但交换机三级放大后信号就会出现不稳定。
所以增加交换机的方式最好是只能增加两台交换机来解决300米以内传输问题。
二、光纤传输，增加光纤收发器远距离网线传输，网络信号衰减过大，如果超过300米距离，中间可以加一对光纤收发器。
用光纤传输是最理想的方式，信号流畅且稳定。
光纤收发器也需配对使用，一端收发器的发射口（TX）连接另一端收发器的接收口（RX），在收发器之间使用光纤传输，摄像头终端通过交换机与收发器连接，这样的组网方式，对于大型监控覆盖同样适用，其优异的性能被广泛使用。
三、网桥传输如果对于很多环境，布线比较困难，那么中间也可以使用无线传输，安装简单，施工成本低。
需要注意的是，无线网桥之间要可视，不能有障碍物阻拦。
无线网桥有两种方式法可以使用。
1、点对点连接如果多个摄像头比较集中，可以把摄像头连接交换机。
如果摄像头比较分散，距离较远，可每个摄像头都配置一对网桥。
2、点对多点如果摄像头分布的位置到监控中心形成的夹角小于60度，可考虑点对多点传输。
视频线缆传输距离视频线缆型号75－2 约150米视频线缆型号75－3 约200米视频线缆型号75－4 约270米视频线缆型号75－5 约370米(可到500米)视频线缆型号75－7 约500米视频线缆型号75－9 约680米线缆型号及适用范围A VP 铜芯聚氯乙烯绝缘安装用屏蔽电线屏蔽场合安装用RVP 铜芯聚氯乙烯绝缘屏蔽软电线RVVP 铜芯聚氯乙烯绝屏蔽聚氯乙烯护套软电缆型号名称使用范围YVV 聚氯乙烯绝缘、聚氯乙烯护套仪表用电缆固定敷设，用于仪器、仪表的连接YVVP 聚氯乙烯绝缘、聚氯乙烯护套仪表用屏蔽电缆同上，用于要求抗干扰的情况下RVV 聚氯乙烯绝缘、聚氯乙烯护套仪表用软电缆用于要求柔软的场合RVVP 聚氯乙烯绝缘、聚氯乙烯护套仪表用屏蔽软电缆同RVV型，用于抗干扰场合RV 是软线，RVS一般是由许多细铜丝构成软线。
BV 是硬线，是一根铜线；但是BVVB2*1.0就是两根硬线。
扬声器的传输电缆规格依据下表列出的最大允许距离选择USB线建议在5米之内五类网线建议在94米之内五类网线跳线不应超过5m，光缆跳线不应超过10m单模光纤缩写SM可达160千米多模光纤缩写MM可达2千米（可3千米）若光纤长度在250M以内，使用62.5/125µm多膜室外光缆；若光纤长度在250M至500M之间，使用50/125µm多膜室外光缆；若光纤长度在超过500M，使用8.3/125µm单膜室外光缆对讲线缆传输距离带监听的对讲分机、喇叭与一级分机之间采用的是4芯屏蔽线＋2芯屏蔽线RVVP4×0.5传输在200米内RVVP4×0.75传输在200～500之间RVVP4×1传输在500～1000之间对讲点大于1000米需加中继放大设备线槽容纳线缆根数统计表管内径的选择标准为Φ15可穿1根4对8芯双绞线Φ20可穿2~3根4对8芯双绞线Φ25可穿4根4对8芯双绞线Φ30可穿5~6根4对8芯双绞线。
5类、6类和7类网线是不同的Ethernet 网线标准，它们之间有一些区别，主要体现在以下几个方面：
1. 传输速率：
- 5类网线（Cat5）：支持最高传输速率为100 Mbps，适用于传输数据和语音。
- 6类网线（Cat6）：支持最高传输速率为1 Gbps（千兆），适用于传输高速数据和多媒体内容。
- 7类网线（Cat7）：支持最高传输速率为10 Gbps（万兆），适用于高速数据传输和数据中心等需求。
2. 传输距离：
- 5类和6类网线的传输距离一般在100米以内。
- 7类网线相对于5类和6类网线来说，传输距离更长，可以达到100米以上。
3. 电磁干扰抑制：
- 6类和7类网线相对于5类网线在电磁干扰抑制方面更好。
6类和7类网线通常采用了更多的屏蔽技术（如扭对屏蔽和全屏蔽）来减少电磁干扰，提高信号质量。
4. 线对数和扭密度：
- 5类和6类网线通常使用4对线，每对线内部的扭距也有所区别。
- 7类网线则采用了4对线，每对线内部的扭距更高，有助于减少串音和提高传输性能。
综上所述，5类、6类和7类网线之间在传输速率、传输距离、电磁干扰抑制和线对数等方面存在差异，因此在选择使用哪种网线时，可以根据实际需要考虑需要传输的数据速率、传输距离以及环境中的电磁干扰情况等因素。
