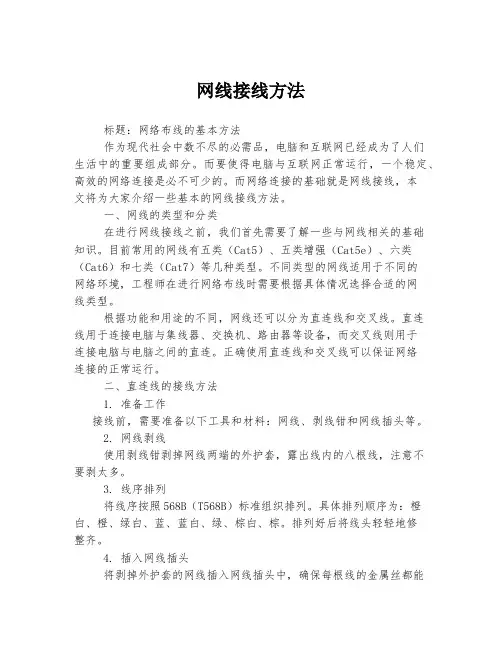

网线接线方法标题：网络布线的基本方法作为现代社会中数不尽的必需品，电脑和互联网已经成为了人们生活中的重要组成部分。
而要使得电脑与互联网正常运行，一个稳定、高效的网络连接是必不可少的。
而网络连接的基础就是网线接线，本文将为大家介绍一些基本的网线接线方法。
一、网线的类型和分类在进行网线接线之前，我们首先需要了解一些与网线相关的基础知识。
目前常用的网线有五类（Cat5）、五类增强（Cat5e）、六类（Cat6）和七类（Cat7）等几种类型。
不同类型的网线适用于不同的网络环境，工程师在进行网络布线时需要根据具体情况选择合适的网线类型。
根据功能和用途的不同，网线还可以分为直连线和交叉线。
直连线用于连接电脑与集线器、交换机、路由器等设备，而交叉线则用于连接电脑与电脑之间的直连。
正确使用直连线和交叉线可以保证网络连接的正常运行。
二、直连线的接线方法1. 准备工作接线前，需要准备以下工具和材料：网线、剥线钳和网线插头等。
2. 网线剥线使用剥线钳剥掉网线两端的外护套，露出线内的八根线，注意不要剥太多。
3. 线序排列将线序按照568B（T568B）标准组织排列。
具体排列顺序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
排列好后将线头轻轻地修整齐。
4. 插入网线插头将剥掉外护套的网线插入网线插头中，确保每根线的金属丝都能完全插入到插头内，线头需要留出适当的长度。
5. 压紧插头使用压线钳对插头进行压线，确保每根线与插头金属片相接触。
注意要均匀、适度地压线，避免线头断裂或金属片弯曲，影响插头的效果。
6. 检查和测试完成接线后，需要仔细检查每根线是否都插入到位，再使用专业的网线测试仪进行测试。
如果测试结果正常，即可使用。
三、交叉线的接线方法交叉线与直连线的接线方法略有不同。
在进行交叉线接线时，需要将一对相同颜色的线换位插入，即将一端的1脚和3脚、2脚和6脚对换。
其他步骤与直连线的接线方法相同。
四、注意事项1. 使用优质的网线网络布线中，网线的质量直接影响着网络的稳定性和传输速度。

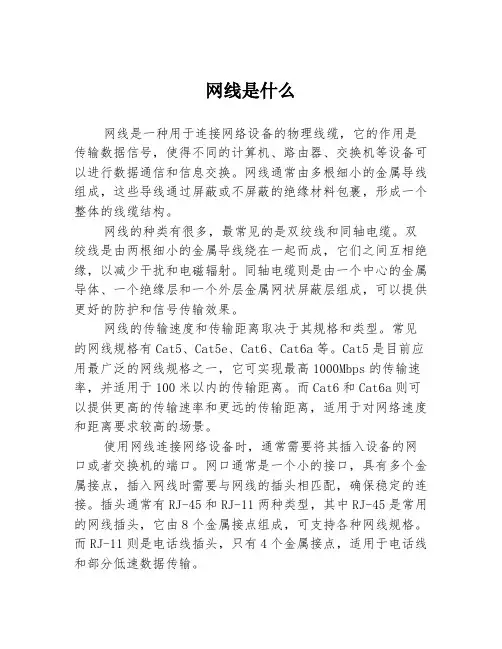

网线是什么网线是一种用于连接网络设备的物理线缆，它的作用是传输数据信号，使得不同的计算机、路由器、交换机等设备可以进行数据通信和信息交换。
网线通常由多根细小的金属导线组成，这些导线通过屏蔽或不屏蔽的绝缘材料包裹，形成一个整体的线缆结构。
网线的种类有很多，最常见的是双绞线和同轴电缆。
双绞线是由两根细小的金属导线绕在一起而成，它们之间互相绝缘，以减少干扰和电磁辐射。
同轴电缆则是由一个中心的金属导体、一个绝缘层和一个外层金属网状屏蔽层组成，可以提供更好的防护和信号传输效果。
网线的传输速度和传输距离取决于其规格和类型。
常见的网线规格有Cat5、Cat5e、Cat6、Cat6a等。
Cat5是目前应用最广泛的网线规格之一，它可实现最高1000Mbps的传输速率，并适用于100米以内的传输距离。
而Cat6和Cat6a则可以提供更高的传输速率和更远的传输距离，适用于对网络速度和距离要求较高的场景。
使用网线连接网络设备时，通常需要将其插入设备的网口或者交换机的端口。
网口通常是一个小的接口，具有多个金属接点，插入网线时需要与网线的插头相匹配，确保稳定的连接。
插头通常有RJ-45和RJ-11两种类型，其中RJ-45是常用的网线插头，它由8个金属接点组成，可支持各种网线规格。
而RJ-11则是电话线插头，只有4个金属接点，适用于电话线和部分低速数据传输。
网线是构建局域网和互联网的重要基础设施，在现代社会中得到了广泛的应用。
它可以实现计算机之间的数据共享、文件传输、在线娱乐、视频会议等功能，为人们的生活和工作提供了便利。
同时，它也被广泛应用于建筑物、企业、学校等各种场所，构建起庞大的网络系统，实现信息的高速传输和组织的高效管理。
总之，网线是一种用于连接网络设备的物理线缆，它可以传输数据信号，实现设备之间的通信和信息交换。
通过不同规格的网线，我们可以构建起各种网络环境，满足不同场景下的需求。
网线的发展和应用，为人们提供了更多的网络选择和便捷性，促进了信息社会的进一步发展。
弱电人要知道的100个网络基础知识1什么是链接？链接是指两个设备之间的连接。
它包括用于一个设备能够与另一个设备通信的电缆类型和协议。
2OSI 参考模型的层次是什么？有7 个OSI 层：物理层，数据链路层，网络层，传输层，会话层，表示层和应用层。
3什么是骨干网？骨干网络是集中的基础设施，旨在将不同的路由和数据分发到各种网络。
它还处理带宽管理和各种通道。
4什么是LAN？LAN 是局域网的缩写。
它是指计算机与位于小物理位置的其他网络设备之间的连接。
5什么是节点？节点是指连接发生的点。
它可以是作为网络一部分的计算机或设备。
为了形成网络连接，需要两个或更多个节点。
6什么是路由器？路由器可以连接两个或更多网段。
这些是在其路由表中存储信息的智能网络设备，例如路径，跳数等。
有了这个信息，他们就可以确定数据传输的最佳路径。
路由器在OSI 网络层运行。
7什么是点对点链接？它是指网络上两台计算机之间的直接连接。
除了将电缆连接到两台计算机的NIC卡之外，点对点连接不需要任何其他网络设备。
8什么是匿名FTP？匿名FTP 是授予用户访问公共服务器中的文件的一种方式。
允许访问这些服务器中的数据的用户不需要识别自己，而是以匿名访客身份登录。
9什么是子网掩码？子网掩码与IP 地址组合，以识别两个部分：扩展网络地址和主机地址。
像IP 地址一样，子网掩码由32 位组成。
10UTP 电缆允许的最大长度是多少？UTP 电缆的单段具有90 到100 米的允许长度。
这种限制可以通过使用中继器和开关来克服11什么是数据封装？数据封装是在通过网络传输信息之前将信息分解成更小的可管理块的过程。
在这个过程中，源和目标地址与奇偶校验一起附加到标题中。
12描述网络拓扑网络拓扑是指计算机网络的布局。
它显示了设备和电缆的物理布局，以及它们如何连接到彼此。
13什么是VPN？VPN 意味着虚拟专用网络，这种技术允许通过网络（如Internet）创建安全通道。
例如，VPN 允许您建立到远程服务器的安全拨号连接。
在多媒体、各种音视频技术被广泛应用的今天，用户对于网络要求越来越高，传输的数据量也变的越来越大。
在这种环境下，作为数据传输的承载体-传输介质变的更加重要，企业进行网络建设的时候，网络布线需要构建一个具备强大性能且安全有效的基础。
所以，在网络布线时，了解各种网络传输介质便显得非常重要，今天就由我来带大家全面了解网络传输介质（有线介质）。
在计算机网络布线中，可以分为有线介质和无线介质两种，而有线介质是计算机网络最主要的传输介质，通常又被分为铜介质（双绞线和同轴电缆）和光介质两种，无线介质作为有线介质的有效补充，被广泛的应用于不适合布线的网络当中。
下面我们来逐一了解这些有线传输介质。
铜介质：铜介质是被广泛应用于计算机网络当中的一种电信号传输介质，主要有双绞线和同轴电缆两种，现在新构建的计算机网络基本上都是以双绞线做为传输介质的星型拓朴结构网络，而同轴电缆则在渐渐的退出计算机网络市场，目前应用最多的场景是我们熟知的有线电视网络，家中的有线电视连接线缆就是细同轴电缆。

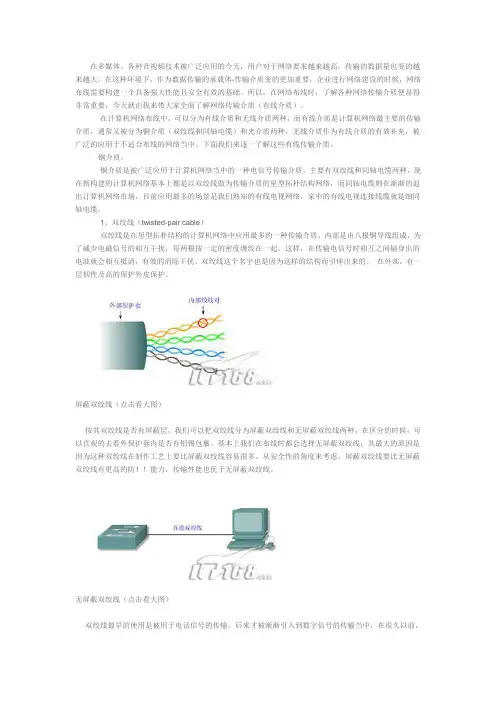

1、双绞线（twisted-pair cable）双绞线是在星型拓朴结构的计算机网络中应用最多的一种传输介质，内部是由八根铜导线组成，为了减少电磁信号的相互干扰，每两根按一定的密度缠绞在一起。
这样，在传输电信号时相互之间辐身出的电波就会相互抵消，有效的消除干扰。
双绞线这个名字也是因为这样的结构而引伸出来的。
在外部，有一层韧性及高的保护外皮保护。
屏蔽双绞线（点击看大图）按其双绞线是否有屏蔽层，我们可以把双绞线分为屏蔽双绞线和无屏蔽双绞线两种，在区分的时候，可以直观的去看外保护套内是否有铝锡包裹。
基本上我们在布线时都会选择无屏蔽双绞线，其最大的原因是因为这种双绞线在制作工艺上要比屏蔽双绞线容易很多。
从安全性的角度来考虑，屏蔽双绞线要比无屏蔽双绞线有更高的防！！能力，传输性能也优于无屏蔽双绞线。
无屏蔽双绞线（点击看大图）双绞线最早的使用是被用于电话信号的传输，后来才被渐渐引入到数字信号的传输当中，在很久以前，我们基本上都是使用的3类双绞线，最大只能达到16Mbps的带宽，而现在我们在计算机网络中广泛使用的都是超五类双绞线及六类双绞线。
100个网络基础知识(简答题)1）什么是链接？链接是指两个设备之间的连接。
它包括用于一个设备能够与另一个设备通信的电缆类型和协议。
2）OSI 参考模型的层次是什么？有 7 个 OSI 层：物理层，数据链路层，网络层，传输层，会话层，表示层和应用层。
3）什么是骨干网？骨干网络是集中的基础设施，旨在将不同的路由和数据分发到各种网络。
它还处理带宽管理和各种通道。
4）什么是 LAN？LAN 是局域网的缩写。
它是指计算机与位于小物理位置的其他网络设备之间的连接。
5）什么是节点？节点是指连接发生的点。
它可以是作为网络一部分的计算机或设备。
为了形成网络连接，需要两个或更多个节点。
6）什么是路由器？路由器可以连接两个或更多网段。
这些是在其路由表中存储信息的智能网络设备，例如路径，跳数等。
有了这个信息，他们就可以确定数据传输的最佳路径。
路由器在 OSI 网络层运行。
7）什么是点对点链接？它是指网络上两台计算机之间的直接连接。
除了将电缆连接到两台计算机的 NIC卡之外，点对点连接不需要任何其他网络设备。
8）什么是匿名 FTP？匿名 FTP 是授予用户访问公共服务器中的文件的一种方式。
允许访问这些服务器中的数据的用户不需要识别自己，而是以匿名访客身份登录。
9）什么是子网掩码？子网掩码与 IP 地址组合，以识别两个部分：扩展网络地址和主机地址。
像 IP 地址一样，子网掩码由 32 位组成。
10）UTP 电缆允许的最大长度是多少？UTP 电缆的单段具有 90 到 100 米的允许长度。
这种限制可以通过使用中继器和开关来克服11）什么是数据封装？数据封装是在通过网络传输信息之前将信息分解成更小的可管理块的过程。
在这个过程中，源和目标地址与奇偶校验一起附加到标题中。
12）描述网络拓扑网络拓扑是指计算机网络的布局。
它显示了设备和电缆的物理布局，以及它们如何连接到彼此。
13）什么是 VPN？VPN 意味着虚拟专用网络，这种技术允许通过网络（如Internet）创建安全通道。
以太网发展简史：1.1973年，位于加利福尼亚Palo Alto 的Xerox公司提出并实现了最初的以太网。
Robert Metcalfe博士被公认为以太网之父，他研制的实验室原型系统运行速度是 2.94兆比特每秒(3Mb/s)。
2.1980年， Digital Equipment Corporation ，Intel，Xerox三家联合推出10Mbps DIX以太网标准[DIX80]。
IEEE 802.3标准规范则是基于这个最初的以太网技术制定的。
3.1995年，IEEE正式通过了802.3u快速以太网标准。
4.1998年，IEEE802.3z千兆以太网标准正式发布。
5.1999年，发布IEEE802.3ab标准，即1000BASE-T标准。
6.2002年7月18日，IEEE通过了802.3ae，即10Gbit/s以太网，又称为万兆以太网，它包括了10GBASE-R,10GBASE-W,10GBASE-LX4三种物理接口标准。
7.2004年3月，IEEE批准铜缆10G以太网标准802.3ak，新标准将作为10GBASE-CX4实施，提供双轴电缆上的10Gbps的速率。
8.在刚萌芽时期的以太网是共享式以太网，当时存在常见几种传输介质：9.10Base5：粗同轴电缆（5代表电缆的最大传输距离是500米）10.10Base2：细同轴电缆（2代表电缆的最大传输距离是200米）11.但是在共享式以太网之前，使用一种称为抽头的设备建立与同轴电缆的连接。
须用特殊的工具在同轴电缆里挖一个小洞，然后将抽头接入。
此项工作存在一定的风险：因为任何疏忽，都有可能使电缆的中心导体与屏蔽层短接，导致这个网络段的崩溃。
同轴电缆的致命缺陷是：电缆上的设备是串连的，单点的故障可以导致这个网络的崩溃。
12.80年代末期，非屏蔽双绞线（UTP）出现，并迅速得到广泛的应用。
UTP的巨大优势在于：价格低廉、制作简单，收发使用不同的线缆易于实现全双工工作模式。

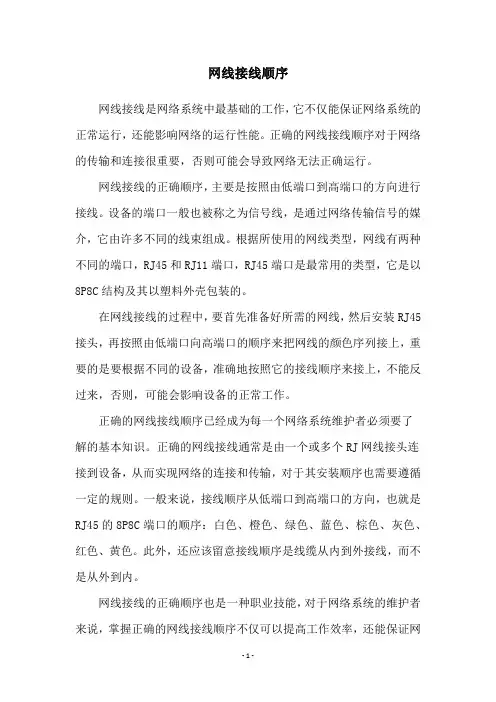

网线接线顺序网线接线是网络系统中最基础的工作，它不仅能保证网络系统的正常运行，还能影响网络的运行性能。
正确的网线接线顺序对于网络的传输和连接很重要，否则可能会导致网络无法正确运行。
网线接线的正确顺序，主要是按照由低端口到高端口的方向进行接线。
设备的端口一般也被称之为信号线，是通过网络传输信号的媒介，它由许多不同的线束组成。
根据所使用的网线类型，网线有两种不同的端口，RJ45和RJ11端口，RJ45端口是最常用的类型，它是以8P8C结构及其以塑料外壳包装的。
在网线接线的过程中，要首先准备好所需的网线，然后安装RJ45接头，再按照由低端口向高端口的顺序来把网线的颜色序列接上，重要的是要根据不同的设备，准确地按照它的接线顺序来接上，不能反过来，否则，可能会影响设备的正常工作。
正确的网线接线顺序已经成为每一个网络系统维护者必须要了解的基本知识。
正确的网线接线通常是由一个或多个RJ网线接头连接到设备，从而实现网络的连接和传输，对于其安装顺序也需要遵循一定的规则。
一般来说，接线顺序从低端口到高端口的方向，也就是RJ45的8P8C端口的顺序：白色、橙色、绿色、蓝色、棕色、灰色、红色、黄色。
此外，还应该留意接线顺序是线缆从内到外接线，而不是从外到内。
网线接线的正确顺序也是一种职业技能，对于网络系统的维护者来说，掌握正确的网线接线顺序不仅可以提高工作效率，还能保证网络系统的稳定和安全。
网线接线只能使用专门的接线器，这类接线器的操作方法也需要认真学习，以确保网线接线的正确性。
同时，网线接线顺序的正确性还取决于线缆的质量，如果使用的网线质量不高，那么即使网线接线顺序正确，也很可能导致网络故障。
总而言之，网线接线正确顺序的重要性在于它的正确性，只有正确接好网线，才能保证网络的稳定和安全。
网线接线顺序的正确性有助于保证网络系统的稳定和安全，所以网络系统维护者在安装网线时，一定要认真注意接线顺序，并且用专业的接线器，以确保网络系统的安全。
RJ45插头的线序
568A标准
引脚顺序介质直接连接信号颜色
1 TX+(传输) 白绿
2 TX-(传输) 绿
3 RX+(接收) 白橙
4 不使用蓝
5 不使用白蓝
6 RX-(接收) 橙
7 不使用白棕
8 不使用棕
568B标准
引脚顺序介质直接连接信号颜色
1 TX+(传输白橙
2 TX-(传输) 橙
3 RX+(接收) 白绿
4 不使用蓝
5 不使用白蓝
6 RX-(接收) 绿
7 不使用白棕
8 不使用棕
5种颜色.双绞能起到抗干扰的作用!!!!! 网线的8根线其中1236是传输数字信号也就是用于我们网络数据传输的45是模拟信号就是电话脉冲信号传输的78是给IP电话供电的当然需要POE支持，实际上在100M网络运行下,通常八芯就会全用，因为100M网络传输对线路要求较高，不光要用1 3 2 6 ，否则网络运行就会不稳定。
了解超五类双绞线原理与实务
一、首先，让我们来具体认识一下什么是双绞线
1、双绞线：作为一种传输介质它是由二根包着绝缘材料的细铜线按一定的比率相互缠绕而成。
此主题相关图片如下：
此主题相关图片如下：
图为超五类双绞线，由四对相互缠绕的线对构成，共八根线。
2、为什么要把二根线双绞？
因为这种相互缠绕改变了电缆原有的电子特性。
这样不但可以减少自身的串扰，也可以最大程度上防止其它电缆上的信号对这对线缆上的干扰。
3、双绞线分类：
1）双绞线按其绞线对数可分为：2对，4对，25对。
（如2对的用于电话，4对的用于网络传输，25对的用于电信通讯大对数线缆）
2）按是否有屏蔽层可分为：屏蔽双绞线（STP）与非屏蔽双绞线（UTP）两大类。
3）按频率和信噪比可分为：3类，4类，5类和超5类。
现在很多地方已经用上了六类线甚至七类线。
用在计算机网络通信方面至少是3类以上。
以下列出各类线说明：一类：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不用于数据传输。
二类：传输频率为1MHz，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4Mbps规范令牌传递协议的旧的令牌网。
I"
三类：指目前在ANSI和EIA/TIA568标准中指定的电缆。
该电缆的传输频率为16MHz，用于语音传输及最高传输速率为10Mbps的数据传输，主要用于10base-T 四类：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps的数据传输，主要用于基于令牌的局域网和10base-T/100base-T.
五类：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输频率为100MHz，用于语音传输和最高传输速率为100Mbps的数据传输，主要用于100base-T和10base-T 网络，这是最常用的以太网电缆。
4、双绞线的性能指标对于双绞线，用户最关心的是表征其性能的几个指标。
这些指标包括衰减、近端串扰、阻抗特性、分布电容、直流电阻等。
（1）衰减。
60
衰减（Attenuation）是沿链路的信号损失度量。
衰减与线缆的长度有关系，随着长度的增加，信号衰减也随之增加。
衰减用"db"作单位，表示源传送端信号到接收端信号强度的比率。
由于衰减随频率而变化，因此，应测量在应用范围内的全部频率上的衰减。
（2）近端串扰+：
串扰分近端串扰和远端串扰（FEXT），测试仪主要是测量NEXT，由于存在线路损耗，因此FEXT的量值的影响较小。
近端串扰（NEXT）损耗是测量一条UTP链路中从一对线到另一对线的信号耦合。
对于UTP链路，NEXT是一个关键的性能指标，也是最难精确测量的一个指标。
随着信号频率的增加，其测量难度将加大。
二、超五类非屏蔽双绞线
此主题相关图片如下：
我们今天在计算机通信网络中所用到的基本上都是“超五类非屏蔽双绞线缆”。
线缆的二头分别按一定的线序压在RJ45水晶头内，这也就是通常大家说的“网线”。
图为RJ45水晶头！
1、什么是T568A标准和T568B标准？
这是超五类双绞线为达到性能指标和统一接线规范而制定的二种国际标准线序。
（可以试想：在制作RJ45水晶头时，如果没有这个标准，那么当一根由别人制作的网线的一端水晶头出现问题时，你还得去看看另一端的线序再回来做这端的RJ45水晶头，这是件多么麻烦的事。
而且很有可能由于没有使用正确的绕对而造成串扰。
）12345678
T568A的线序为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕
T568B的线序为：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕
此主题相关图片如下：
2、平行线与交叉线（反接线）
1）先看看这二种线是如何制作的：
平行线二端都使用相同的接线标准。
在通常情况下，业界都使用T568B标准！切记！！！交叉线一端使用T568A线序，另一端则使用T568B线序。
2）何时使用平行线，何时使用交叉线？
平行线的作用是将不同设备连接在一起：如计算机至交换机。
交叉线的作用是将同种设备连接在一起：如计算机至计算机，交换机至交换机。
为了让交换机与交换机之间也能用平行线连接，很多交换机上有一个UP-LINK的专用口，当你将一台交换机的UPLINK口接到另一个交换机的普通端口时，可以用平行线。
但上面的说法只是一般情况，现在有很多高档一点交换机的端口对线序都是自适应的，很少用到交叉线。
3、传输距离与速度；~H
超五类双绞线的最大传输距离为105米，平均传输速度为100M（最大峰值155M）。
前提是双绞线的各项性能指标都要达到超五类双绞线的标准。
三、理论进阶
要想进一步知道为什么要使用调整后的线序，想知道为什么同种设备用交叉线、不相设备间用平行等等这种问题就必须先了解网卡接口的电气定义TX
1、网线内的哪几根铜线被网卡接口使用？
当一根网线接到网卡上时，其实网卡并没有用到网线内的所有4对绕对（8根），它只用了2对绕对。
即1和2，3和6四根线。
有人会问：为什么不是用到1和2，3和4或是1和2，5和6呢？让我们来看下面这个图：
TX+ TX- RX+ RX-
白橙、橙；白蓝、蓝；白绿、绿；白棕、棕
| | | | | | | |
| | | | | | | |
| | | | | | | |
————————
绕对1 绕对2 绕对3 绕对4
此主题相关图片如下：
首先，为了好记，我们将网线按照：白橙、橙；白蓝、蓝；白绿、绿；白棕、棕的顺序排列。
从上面的图可以知道，网卡只用到了第1、2、3、6线序。
为了让3和6处于网线的同一绕对（为什么要用同一绕对前面已经提过），所以我们只有把水晶头处网线的3和5号线对调，这样其实在网线的内部就用到了5和6绕对。
2，为什么要用到交叉线
这个问题还是要回到网卡接口的电气定义上去，即：
TX+ —— RX+
TX- —— RX-
RX+ —— TX+
RX- —— TX-
TX+-为发送，RX+-为接收
此主题相关图片如下：
如果一下还没弄明白的话我们再看看前面所讲的二种国际标准线序-
12345678ML0/b
T568A的线序为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕
T568B的线序为：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕
看看T568A和T568B之间的关系是不是只是将其1、3号线对调，2、6号线对调？
这就是为什么要定义T568A和T568B二种标准的原因之一
3，交换各种端口间连接应该如何选择线？
其实，交换机的UP-LINK口就是厂商在生产交换机的时候就特别设计了一个已经跳好交叉接法的专用端口，而使得这个专用的端口可以用平行线和其它交换机的普通端口相连。
除此之外，一般来说交换机上的UP-LINK口的带宽要比普通端口大。
以下列出各种设备连接时所要用的是交叉线？还是平行线~？（如果遇到交叉和平行线都可以联通的情况时，不要意外，现在很多高档一些的交换机都可以自动转换线序）设备设备线型
计算机——计算机交叉线
计算机——交换机平行线
计算机——UP-LINK口交叉线
交换机——交换机交叉线
交换机——UP-LINK口平行线
UP-LINK口——UP-LINK口交叉线。
