KZS恒压供水控制器说明书

恒压供水控制器说明书一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。

5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸: 160mm×80mm×80mm（AC-3200）160mm×80mm×90mm （AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。

3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC 5W;8.控制器接线端子输出容量：3A/ AC220V9.面板及配线端子说明：VC-3200型控制器端子接线图VC-3200型控制器接线端子说明：N---AC 220V零线L --- AC 220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频(或4#泵工频)运行触点G1---1#泵工频运行触点G2---2#泵工频运行触点G3---3#泵工频运行触点TXD/T+ ---RS232/485通讯接口NC ---空点RXD/T- ---RS232/485通讯接口GND—信号地CM1---信号公共点1 FWD---正转运行V+ ----远传压力表高端IN---压力信号输入端（0-5V）GND---压力信号公用端DI2---停机信号输入DI1---第二压力信号设定端D/A ---DC 0-10V输出CM2---信号公共点2四、操作面板指示及参数设定说明1. 面板及按键:PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。

恒压供水控制器说明书恒压供水控制器是一种智能设备，用于管道系统的水压控制和供水管理。

它具有稳定水压、节约能源和延长设备寿命等优点，适用于住宅、商业建筑和工业场所的水供应系统。

一、功能介绍恒压供水控制器采用先进的控制算法和传感器技术，能够实时监测管道系统的水压变化，并根据设定的压力范围自动调节水泵的运行，以保持稳定的水压。

它还具有以下功能：1. 自动调节：根据实时的水压情况，自动控制水泵的启停，并调节水泵的运行速度，以保持恒定的水压。

2. 水泵保护：当管道系统的水压超过或低于设定的范围时，控制器会发出警报并自动关闭水泵，以防止压力过高或过低对水泵造成损坏。

3. 远程监控：可以通过手机应用或网络平台，远程监控和调整控制器的工作状态和参数，方便用户远程控制和管理供水系统。

4. 水泵频率调节：根据实际需求，可以调节水泵的运行频率，以降低能耗并延长水泵的使用寿命。

二、使用方法1. 安装：将恒压供水控制器安装在合适的位置，确保与水泵和管道系统连接良好，并接通电源。

2. 设置参数：根据实际需要，设置控制器的压力范围和工作模式等参数。

控制器通常配备了触摸屏或旋钮，使参数调整更加方便。

3. 启动：按下启动按钮，控制器将开始监测水压变化，并自动控制水泵的运行。

4. 远程控制：如果需要远程监控和调整控制器的工作状态，可以下载对应的手机应用或登录网页平台，通过网络远程操作控制器。

三、注意事项1. 定期检查：定期检查控制器和管道系统的运行情况，确保其正常工作。

特别是注意水泵的运行状态、水压传感器的准确性和防止水泵堵塞等问题。

2. 防水措施：由于恒压供水控制器通常安装在潮湿的环境中，应采取必要的防水措施，以确保其安全可靠的运行。

3. 周期性维护：根据使用情况，定期清洁和维护控制器，并定期更换水泵的配件，以延长设备的使用寿命。

4. 电源保护：为了防止供电异常导致的故障，建议在安装时使用稳定的电源供应，并考虑备用电池供电。

总结：恒压供水控制器作为一种先进的智能设备，能够稳定管道系统的水压，提高供水效率，保护水泵并节约能源。

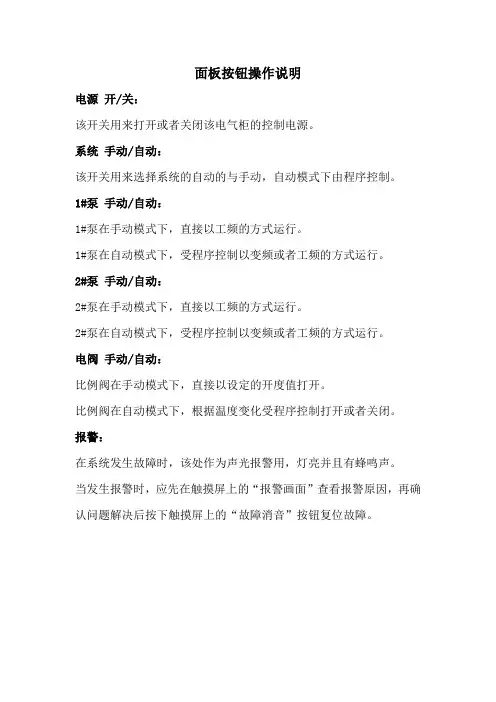

面板按钮操作说明电源开/关：该开关用来打开或者关闭该电气柜的控制电源。

系统手动/自动：该开关用来选择系统的自动的与手动，自动模式下由程序控制。

1#泵手动/自动：1#泵在手动模式下，直接以工频的方式运行。

1#泵在自动模式下，受程序控制以变频或者工频的方式运行。

2#泵手动/自动：2#泵在手动模式下，直接以工频的方式运行。

2#泵在自动模式下，受程序控制以变频或者工频的方式运行。

电阀手动/自动：比例阀在手动模式下，直接以设定的开度值打开。

比例阀在自动模式下，根据温度变化受程序控制打开或者关闭。

报警：在系统发生故障时，该处作为声光报警用，灯亮并且有蜂鸣声。

当发生报警时，应先在触摸屏上的“报警画面”查看报警原因，再确认问题解决后按下触摸屏上的“故障消音”按钮复位故障。

触摸屏操作说明1，主画面：系统上电后，首先显示的是系统示意画面。

该画面主要用来显示系统的运行情况，水泵的状态，供水压力和温度以及变频器的频率。

该画面的右上角可以显示实时的报警信息，同一时间内最多可以显示两条报警。

该画面水泵图形内部的矩形会有颜色显示，灰色停止，蓝色变频，绿色工频，红色故障。

该画面可以直接设定压力和温度，如果需要进入其他画面，需要用户名和密码。

用户名：ADMIN，密码：0000。

供水压力实际值：显示实时的供水压力值。

供水压力设定值：设定需要的供水压力。

在自动运行时，当系统跟踪压力信号时，会改变变频器的频率以实现供水压力的平衡。

高压报警设定值：当供液压力实际值大于该处设定时，延时（延时时间可以在“时间设定”画面设定）一段时间后，触发供液高压报警。

低压报警设定值：当供液压力实际值小于该处设定时，延时（延时时间可以在“时间设定”画面设定）一段时间后，触发供液低压报警。

(P)比例值设定(I)积分值设定(D)微分值设定：这里是三个数值用来调整变频器的输出频率，以达到压力的稳定。

根据现场情况不同，该处的三个数字也将会有微小的区别。

供水温度实际值：显示实时的供水温度值。

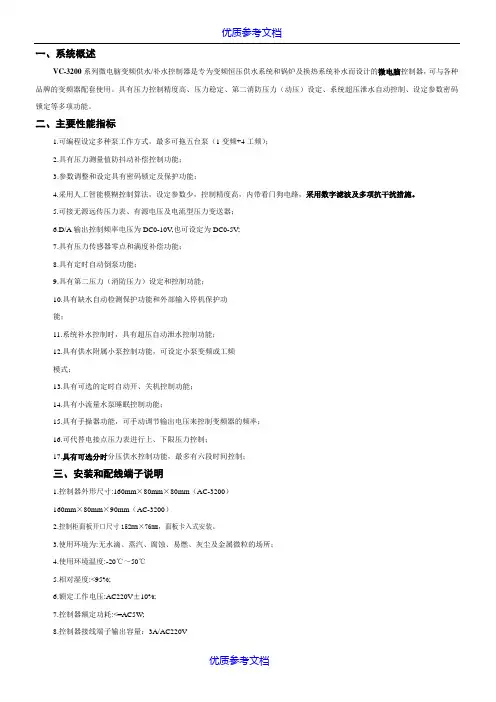

一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。

5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸: 160mm×80mm×80mm（AC-3200）160mm×80mm×90mm （AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。

3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC 5W;8.控制器接线端子输出容量：3A/ AC220V9.面板及配线端子说明：VC-3200型控制器端子接线图VC-3200型控制器接线端子说明：N---AC 220V零线L --- AC 220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频(或4#泵工频)运行触点G1---1#泵工频运行触点G2---2#泵工频运行触点G3---3#泵工频运行触点TXD/T+ ---RS232/485通讯接口NC ---空点RXD/T- ---RS232/485通讯接口GND—信号地CM1---信号公共点1 FWD---正转运行V+ ----远传压力表高端IN---压力信号输入端（0-5V）GND---压力信号公用端DI2---停机信号输入DI1---第二压力信号设定端D/A ---DC 0-10V输出CM2---信号公共点2四、操作面板指示及参数设定说明1.面板及按键:PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。

恒压供水控制器说明书一、产品概述恒压供水控制器是一种用于自动控制供水系统压力的智能化设备。

它能够根据实际用水需求，实时调节水泵的运行状态，以保持供水压力的稳定，从而提高供水质量，节约能源，并延长水泵的使用寿命。

二、工作原理恒压供水控制器通过压力传感器采集供水系统中的压力信号，并将其与设定的压力值进行比较。

当实际压力低于设定压力时，控制器会启动水泵增加供水量，直至压力达到设定值；当实际压力高于设定压力时，控制器则会减少水泵的运行数量或降低水泵的转速，以减少供水量，使压力恢复到设定范围内。

三、主要功能1、压力设定用户可以根据实际需求，在控制器上设定所需的供水压力值。

2、多泵控制支持对多台水泵的自动切换和协调控制，实现水泵的轮流工作和备用，提高系统的可靠性。

3、自动调速根据压力变化，自动调节水泵的转速，实现节能运行。

4、故障报警当系统出现故障，如水泵过载、缺水等，控制器会发出报警信号，并采取相应的保护措施。

5、数据显示实时显示供水压力、水泵运行状态、电流、电压等参数，方便用户监控系统运行情况。

6、通信功能具备通信接口，可与上位机进行通信，实现远程监控和管理。

四、技术参数1、输入电源：＿____V，＿____Hz2、压力测量范围：＿____MPa3、控制精度：＿____MPa4、输出控制方式：＿____5、防护等级：＿____五、安装与接线1、安装环境控制器应安装在干燥、通风良好、无腐蚀性气体的场所，避免阳光直射和强烈震动。

2、接线步骤（1）按照控制器的接线图，将压力传感器、水泵电机、电源等线路正确连接。

（2）确保接线牢固，接触良好，避免虚接和短路。

六、操作方法1、开机接通电源，控制器将进行自检，显示正常后即可进入工作状态。

2、参数设置通过操作面板上的按键，进入参数设置界面，按照提示输入设定压力等参数。

3、手动/自动切换可根据需要选择手动控制或自动控制模式。

4、运行监控在运行过程中，密切关注控制器的显示参数，如有异常及时处理。

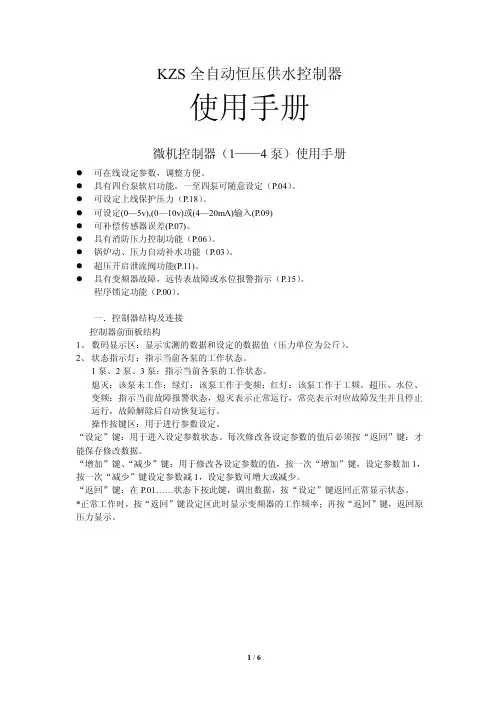

KZS全自动恒压供水控制器使用手册微机控制器（1——4泵）使用手册●可在线设定参数，调整方便。

●具有四台泵软启功能。

一至四泵可随意设定（P.04）。

●可设定上线保护压力（P.18）。

●可设定(0—5v),(0—10v)或(4—20mA)输入(P.09)●可补偿传感器误差(P.07)。

●具有消防压力控制功能（P.06）。

●锅炉动、压力自动补水功能（P.03）。

●超压开启泄流阀功能(P.11)。

●具有变频器故障，远传表故障或水位报警指示（P.15）。

程序锁定功能（P.00）。

一．控制器结构及连接控制器前面板结构1、数码显示区：显示实测的数据和设定的数据值（压力单位为公斤）。

2、状态指示灯：指示当前各泵的工作状态。

1泵、2泵、3泵：指示当前各泵的工作状态。

熄灭：该泵未工作；绿灯：该泵工作于变频；红灯：该泵工作于工频。

超压、水位、变频：指示当前故障报警状态，熄灭表示正常运行，常亮表示对应故障发生并且停止运行，故障解除后自动恢复运行。

操作按键区：用于进行参数设定。

“设定”键：用于进入设定参数状态。

每次修改各设定参数的值后必须按“返回”键：才能保存修改数据。

“增加”键、“减少”键：用于修改各设定参数的值，按一次“增加”键，设定参数加1，按一次“减少”键设定参数减1，设定参数可增大或减少。

“返回”键：在P.01……状态下按此键，调出数据，按“设定”键返回正常显示状态。

*正常工作时，按“返回”键设定区此时显示变频器的工作频率；再按“返回”键，返回原压力显示。

二、读取/设定数据资料操作步骤注：1、压力表三根线接错，控制器将会没有显示。

2、压力表量程，如果为2.5Mpa、将p.、0改为25、p.01、p.02、p.18，也应改动。

例如：如果控制压力为8公斤、p.02、设为083、p.15程序可用于水池水位控制，在工作5分钟左右时控制器如没有达到p.15设定压力值会停机并显示E1，如想复位，必须重新上电。

当然水池水位控制可用浮球控制。

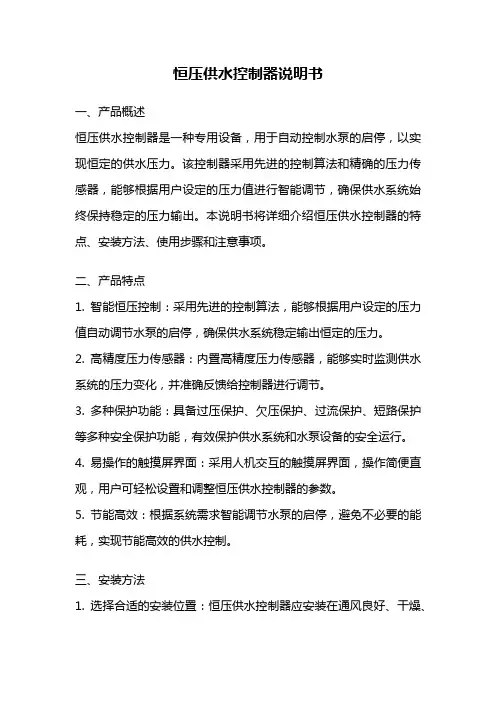

恒压供水控制器说明书一、产品概述恒压供水控制器是一种专用设备，用于自动控制水泵的启停，以实现恒定的供水压力。

该控制器采用先进的控制算法和精确的压力传感器，能够根据用户设定的压力值进行智能调节，确保供水系统始终保持稳定的压力输出。

本说明书将详细介绍恒压供水控制器的特点、安装方法、使用步骤和注意事项。

二、产品特点1. 智能恒压控制：采用先进的控制算法，能够根据用户设定的压力值自动调节水泵的启停，确保供水系统稳定输出恒定的压力。

2. 高精度压力传感器：内置高精度压力传感器，能够实时监测供水系统的压力变化，并准确反馈给控制器进行调节。

3. 多种保护功能：具备过压保护、欠压保护、过流保护、短路保护等多种安全保护功能，有效保护供水系统和水泵设备的安全运行。

4. 易操作的触摸屏界面：采用人机交互的触摸屏界面，操作简便直观，用户可轻松设置和调整恒压供水控制器的参数。

5. 节能高效：根据系统需求智能调节水泵的启停，避免不必要的能耗，实现节能高效的供水控制。

三、安装方法1. 选择合适的安装位置：恒压供水控制器应安装在通风良好、干燥、无腐蚀性气体和粉尘的环境中。

2. 连接电源：将控制器的电源线连接到电源插座，并确保电源电压与控制器标识一致。

3. 连接压力传感器：将压力传感器的连接线与控制器相应接口连接，注意正确对接，避免接反或接触不良。

4. 连接水泵设备：根据控制器的接线图，将水泵设备与控制器相应接口连接，确保接线牢固可靠。

5. 安装固定：将控制器固定在合适的位置，确保不会晃动或受到外力影响。

四、使用步骤1. 启动控制器：按下控制器的电源开关按钮，使控制器进入工作状态。

2. 设置参数：通过触摸屏界面，进入参数设置界面，按照实际需求设置恒压供水控制器的参数，包括供水压力设定值、启停压力差、启停延时等。

3. 手动模式：如需手动控制水泵启停，可在手动模式下操作控制器，手动模式下，控制器将按照设定的启停压力差来判断何时启停水泵。

一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。

5.可接无源远传压力表、有源电压及电流型压力变送器；6.D/A输出控制频率电压为DC0-10V,也可设定为DC0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸:160mm×80mm×80mm（AC-3200）160mm×80mm×90mm（AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。

3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC5W;8.控制器接线端子输出容量：3A/AC220V9.面板及配线端子说明：VC-3200型控制器端子接线图VC-3200型控制器接线端子说明：N---AC220V零线L---AC220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频(或4#泵工频)运行触点G1---1#泵工频运行触点G2---2#泵工频运行触点G3---3#泵工频运行触点TRD/T+---RS232/485通讯接口NC---空点RRD/T----RS232/485通讯接口GND—信号地CM1---信号公共点1FWD---正转运行V+----远传压力表高端IN---压力信号输入端（0-5V）GND---压力信号公用端DI2---停机信号输入DI1---第二压力信号设定端D/A---DC0-10V输出CM2---信号公共点2四、操作面板指示及参数设定说明1.面板及按键:PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。

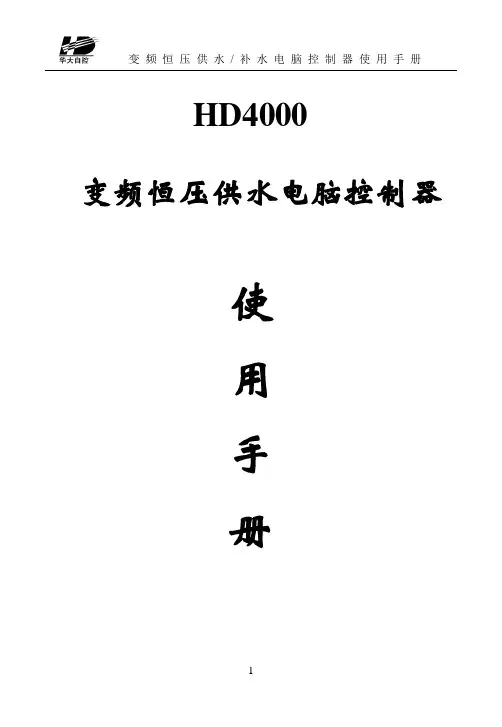

HD4000变频恒压供水电脑控制器使用手册目录系统概述 (2)主要性能指标 (2)安装尺寸和接线端子说明 (3)操作面板指示及参数设定说明 (5)恢复系统参数出厂值 (5)参数列表及参数出厂默认值 (6)系统参数功能详细说明 (9)故障显示代码说明 (17)外部输入信号端子说明 (17)系统当前时间的调整 (18)手动临时开机的调整 (18)外部输出端子与部分变频器端子的连接表 (19)4-20mA压力变送器的连接方法 (20)RS485远程通讯接口 (20)一、系统概述HD4000系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖4台泵循环启动；2.配备RS485远程通讯接口，标准组态软件支持远程通讯；3.液晶汉字显示，参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，双看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵和退泵功能，不用的泵可以设定退出循环；9.具有动压、静压（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.具有超压自动泄水设定和控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有分时分压供水控制功能，最多有六段时间控制；18.具有上限保护压力控制功能，超压自动停泵；19.系统运行状态和故障状态汉字提示，运行状况一目了然；三、安装尺寸和接线端子说明1.控制器外形尺寸: 160mm×80mm×90mm2.控制柜面板开口尺寸151mm×75mm，面板卡入式安装。

恒压供水控制器说明书一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。

5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸: 160mm×80mm×80mm（AC-3200）160mm×80mm×90mm （AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。

3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC 5W;8.控制器接线端子输出容量：3A/ AC220VP01 当前压力设定值0-2.5Mpa 0.20第一控制压力或下限压力设定值P02 第二压力设定值0-2.5Mpa 0.30第二控制压力、消防压力或动压设定值P03 泵工作方式1-14 11-1#泵变频,2-2#泵变频,3-一变一工,4-补水泄压,5-开关控制,6-1#与2#循环,7-1#,2#,3#三台泵循环,8-一变两工,9-一变三工,10-消防二工频,11-一变四工,12-1#与3#循环,13-2#与3#循环,14—3#泵变频P04 变频 工频时间设定0.1-5秒0.2用于两泵或三泵循环软启动时，变频切换到工频的时间设定P05 欠压加泵时间0-250秒20多泵启动时，欠压启动下台泵的时间P06 超压减泵时间0-250秒15多泵运行时，超压减泵的时间P07 输出电压选择1-2 1 1---0-10V 2---0-5VP08 输入传感器类型1-2 11---0-5V 2---1-5V(4-20mA)P09 传感器量程选择0.6, 1.0, 1.6,2.5 MPa1.00.6Mpa,1.0MPa,1.6MPa,2.5MpaP10 传感器零点校正0-0.1MPa 0.00填入传感器零压时仪表PV窗口显示的数值P11 传感器满度校正0-50% 12%满量程的修正百分比（0-50%）P12 定时换泵设定0-1 00---不换泵1—定时换泵(P03=1,2,6,7,12,13定时换泵功能有效)P13 定时换泵时间1-100小时12 定时换泵时间设定P14 换泵剩余时间显示1-100小时12显示离换泵还剩多少时间，不能设定。

变频恒压供水系统控制器技术说明1.用途本控制系统是专为多台泵变频恒压供水系统而设计，配合变频系统可实现一台变频器带多台水泵工作。

该产品依托现代变频技术及数字控制技术，可自动调节水泵的运行状态，以适应不同的流量需求，使水压稳定在固定的范围内，达到恒压供水的目的。

2.系统组成及工作原理该系统由一个控制器和一个转换驱动器组成，见下图。

控制器控制器内部由电脑芯片等一系列大规模数字集成电路组成，控制器内有控制软件，可根据用户实际需要进行编程，以达到用户要求的控制功能。

转换驱动器转换驱动器上有6 个输出继电器，每个继电器可直接驱动一个交流接触器，以带动相应的水泵。

6 个继电器每两个一组（变频、工频），共分三组。

因此本控制系统最多可带三台水泵。

每台水泵由两个互锁的接触器控制，这两个接触器又分别由转换驱动器上同一组中的两个继电器控制。

以1#泵为例，当“ 1#变频”继电器吸合时，将1#泵接到变频器上，这时1#泵由变频器带动；当需要转工频时，控制器发出指令，“1# 变频”继电器放开，“ 1#工频”继电器吸合，此时1#泵直接由工频带动。

控制水泵的数量可选择一台、两台、或三台。

转换驱动器上同一组的两个继电器（变频、工频）是互锁的，以避免两个继电器同时吸合。

但尽管如此，要求控制同一台水泵的变频、工频两个接触器也要另加互锁，以免发生事故。

控制器-| n • • • • J LI • • • •J1 2PJ2 J3 J44P 26P （排线）10P （排线）转换驱动器接电源接电源1#泵1#泵变频工频2#泵2#泵3#泵变频工频变频3#泵工频接各水泵的交流接触器图1系统组成表1: 26芯排线（J3）接线方式水压上限频率到达启动指令• • O ••• • • 1 2 3 4 # # # #泵 泵 泵 泵 工 工 工 工 频 频 频 频 运 运 运 运行 行 行 行•••■-水压下限 •••■■•变频运行• .•- 启动开关控制器控制器电路板上有4组接线端子，分别为J1, J2, J3, J4。

BPC系列变频调速恒压供水设备技术方案一、概论BPC系列变频调速恒压供水设备是一种自动化程度最高,节能效果显著的供水设备。

其控制核心采用了交流变频技术和微机控制技术,通过采读供水系统的压力/温度变化信息，经数据处理后对水泵机组进行调速，改变供水流量以满足管网系统的供水要求.本设备广泛应用于:●城乡水厂泵站，加压泵站；●居住小区、宾馆、饭店及其他大型公共建筑的生活、消防供水；●工矿企业的生活、生产用水;●采暖、空调系统的冷热水循环系统;●污水处理;●农业排灌，园林喷灌及音乐喷泉等。

二、设备构成BPC系列变频调速恒压供水设备由泵、动力及控制系统和其他操作设备组成（图1）。

本设备配有2—4台主供水泵（含备用泵1台),1-2台辅助泵和1个小型气压罐。

每台泵的进出口两侧各装有一个闸阀,以便将泵退出系统进行维修。

出水侧还装有一个逆止阀，防止水倒流。

为节约占地面积，泵一般采用立式结构。

泵的轴封采用机械密封，可防止泵的泄露而使泵房更整洁。

三、设备特点节能:本装置与其他的控制系统不同,它的能量损失最小，泵仅在要求供水时才吸收能量,在从零至最大的不同流量要求时,通过改变泵的转速,使之始终输出恒定的压力.在用水量极小时,比如夜间,系统可通过气压罐供水，或辅泵(设计选配供水。

低噪音运行：需要供给最大流量的时间很少，大部分时间泵都工作在低转速状态，并且泵是由低噪音电机驱动低速运转的。

系统还加置了降低振动和噪音的减振器,合适的安装可以使噪音降低到最小.因此，在要求安静工作环境的场所安装本系统是十分必要的，如医院、剧院、播音大楼、居民住宅区、旅馆等等.占地面积小：本中心要求提供安装的场地非常小，柔性布置和特殊的设计可以用于每一个可能安装的地方。

容易安装：每一套设备都是成套供应的，并已装配好连接进出水口、动力及低水位保护开关的接口和操作设备。

运行经济:使用变频无级调速系统可以快速调整泵的供水流量,并向用户提供合适的供水压力。

合适的工作压力使得设备的使用时间长,且泵、阀门、仪表及其他水暖器材的磨损很小，不易损坏.标准化的元器件和极大的互换性可减少大量备品备件.快速收回投资：较高的投资费用将因较低的能量消耗在短期内得到补偿。

使用说明：本系统分为自动操作和手动操作两部分1、启动系统首先，请将柜体内的断路器合闸，观察plc绿色运行灯是否亮起（黄灯时请将plc最右边连接器盖下的开关拨到run，红灯请关机重启，如不行请重新下载程序至plc），变频器是否正常且无报警和故障（如有故障请参见mm430手册解除故障和报警），柜门上的屏是否运行，柜门上的运行指示灯是否亮起，确定后请启动总控开关。

2、自动控制首先将柜门上手自动旋钮选为自动，接着在屏上点击且输入密码，进入监控画面，确定无报警（如有报警，请根据报警提示解除报警，如有特殊情况（如：硬件故障但不影响使用的情况）必须无视故障的，可以强制，如屏出故障后，可重启变频器），确定时间数据正确，然后点击屏上或柜体上的启动按钮。

3、手动控制首先将柜门上手自动旋钮选为手动，接着点击屏或柜体上的启动按钮，然后确定一号电机的使用方式，旋钮启动一号电机，确定二号电机的使用方式，旋钮启动二号电机。

（只能有一台电机使用变频方式，工频使用后会有一段时间的变频保护时间）4、用户密码管理员账户：0 密码：00000000操作员账户：1 密码：11111111密码可在屏中更改5、触摸屏的校准在主菜单里可以找到6、如果plc硬件损坏，可更换plc，应急时可将plc上200、203线拆下直接短接入24v。

7、如果变频器硬件损坏或故障无法排除时，请直接用手动控制中的工频（不可使用变频）。

8、校准变频数据，将变频器上的hand按下，按上键直到到达预设水压，按下p，p0003为3，查看r2266的数据并将数据输入至p2240.9、监控时间设定屏监控中的自动切换时间是指两台电机交互使用的间隔时间，自动保护时间是对工频切换至变频时对变频器的保护，应设置为工频条件下电机从工作到停止的时间。

高低频自动切换时间为，当变频使用时，变频器已达最高频率，维持一段时间后，系统会将2台电机同时开启，一台工频使用一台变频使用来满足低水压的使用需求。

变频恒压供水控制设备用户手册一、概述随着变频技术的推广运用，人们的认识不断深入，传统的供水方式已无法真正保证系统长期可靠运行，已逐步被新兴的变频恒压供水系统所替代。

本系统采用先进的变频器（VVVF）以及专用的恒压供水控制器对管网压力进行控制，大大地简化了操作的复杂程度。

在自动工作状态下，用户在据需要的压力值进行设定后，通过专用的恒压供水控制器与变频器之间的相互控制，使管网压力始终保持在设定的压力值误差范围以内。

在对生活管网进行供水时，系统执行管网设定压力。

若为消防与生活共用系统，则平时执行生活管网供水压力，当消防信号到达控制柜时执行消防压力，消防信号撤消时继续执行生活压力。

系统具有重新上电后自动启动的功能，无需人员值守。

水泵处于无水情况下将自动停机。

二、分类标记变频恒压供水控制设备分类标记设备的型号编制中包括设备特征标记、消防工作压力、消防工作流量、消防泵台数等内容H水泵台数工作流量L/S。

工作压力MPa。

特征标记（参阅特征标记说明）特征标记说明序号型号编号特征标记说明1SB生活专用变频自动恒压给水设备2HB消防与生活（生产）共用变频自动恒压给水设备三、原理框图如下：3．1 生活水泵组为两用一备形式的变频恒压供水控制设备示意图如下:3．2 生活水泵组为两用一备形式的变频恒压供水控制设备产品简介生活水泵组为两用一备形式的变频恒压供水控制设备由三台生活水泵、电控系统、远传压力表、阀门管路、共同底座等组成。

设备运行前，需根据供水所需要的压力值预先设定稳压压力值，打开所有阀门。

水泵手动运行时，通过控制柜面板直接启停水泵（具体参阅消防专用自动恒压给水控制柜操作说明）水泵自动运行时，通过远传压力表构成闭环调节系统，按照恒压供水控制器恒压\节能\节水的优化运行原则, 随着用水量的变化, 恒压供水控制器不断进行压力采样, 逻辑运算和人工神经元控制算法调节运算,自动控制三台水泵,从而实现恒压变量全自动供水。

四、系统性能特点1．系统运行过程中无功损耗小，功率因素高，一般可达0.85以上，运行效率为90%以上，系统基本处于经济运行状况。

恒压供水控制器说明书一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。

5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸: 160mm×80mm×80mm（AC-3200）160mm×80mm×90mm （AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。

3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC 5W;8.控制器接线端子输出容量：3A/ AC220VP01 当前压力设定值0-2.5Mpa 0.20第一控制压力或下限压力设定值P02 第二压力设定值0-2.5Mpa 0.30第二控制压力、消防压力或动压设定值P03 泵工作方式1-14 11-1#泵变频,2-2#泵变频,3-一变一工,4-补水泄压,5-开关控制,6-1#与2#循环,7-1#,2#,3#三台泵循环,8-一变两工,9-一变三工,10-消防二工频,11-一变四工,12-1#与3#循环,13-2#与3#循环,14—3#泵变频P04 变频 工频时间设定0.1-5秒0.2用于两泵或三泵循环软启动时，变频切换到工频的时间设定P05 欠压加泵时间0-250秒20多泵启动时，欠压启动下台泵的时间P06 超压减泵时间0-250秒15多泵运行时，超压减泵的时间P07 输出电压选择1-2 1 1---0-10V 2---0-5VP08 输入传感器类型1-2 11---0-5V 2---1-5V(4-20mA)P09 传感器量程选择0.6, 1.0, 1.6,2.5 MPa1.00.6Mpa,1.0MPa,1.6MPa,2.5MpaP10 传感器零点校正0-0.1MPa 0.00填入传感器零压时仪表PV窗口显示的数值P11 传感器满度校正0-50% 12%满量程的修正百分比（0-50%）P12 定时换泵设定0-1 00---不换泵1—定时换泵(P03=1,2,6,7,12,13定时换泵功能有效)P13 定时换泵时间1-100小时12 定时换泵时间设定P14 换泵剩余时间显示1-100小时12显示离换泵还剩多少时间，不能设定。

KCGS742触摸屏恒压供水控制器使用手册湖南常德给排水自动化科技感谢您选用KCGS742智能变频恒压供水控制器。

为充分发挥本产品的卓越性能及确保使用者和设备的安全，在使用之前，请详细阅读本手册。

一、系统概述KCGS742第二代智能变频恒压供水控制器，专业为供水行业打造的高档人机界面控制器。

产品投入市场以来，深受新老客户喜爱。

该控制器可安全稳定运行于各种环境，几千台覆盖全国范围的使用，几乎零故障率。

相比第一代，人机界面更加友好，功能更加完备，性能更加稳定。

具有压力控制精度高、稳定性好，全自动8段时间压力控制及定时启停水泵。

KCGS742供水控制器采用7寸高清彩色液晶屏，触摸操作，全中文界面显示，所见即所得。

系统采用智能自适应PID调整，方便用户调试使用。

精心的设计使产品外观简洁，直观的人机界面带给你操作方便；工业级的元件，使产品经久耐用、运行稳定可靠、抗干扰能力强；独特完备的接口设计，能满足您不同的现场需求。

产品提供完备的输入输出信号，可与各种品牌的变频器配套使用。

另有市政压力或水箱液位等信号供使用。

可方便地切换控制器为水箱恒压供水或无负压供水。

可适应远传压力表和压力变送器信号。

并有RS485通讯接口与上位机服务器连接，实现远程控制和查询供水系统。

在用户的使用上，无需编程，只需有普通电工知识，依照我公司提供的原理图接线，简单设置后即可使您的供水系统正常投入使用。

高档的产品、极具竟争力的价格、稳定的质量和完善的售后服务是公司一贯的坚持。

目录系统概述 (2)控制器的安装 (4)注意事项 (4)功能特点 (5)技术指标 (6)接线端子图 (7)接线端子说明 (8)端子与部分变频器端子的连接表 (9)主界面与操作说明 (10)参数设置界面说明 (15)系统设置界面说明 (22)电气原理图 (26)RS485通讯协议 (30)KCGS742联网示意图 (32)常见故障处理 (33)部分客户名录 (34)品质保证 (35)二、控制器的安装1、控制器外形尺寸：210mm*150mm*50mm；2、控制柜安装开孔尺寸：177mm*128mm；3、控制器安装：安装时在控制柜前面板开一方孔（开孔尺寸：177mm*128mm），将控制器端子排拔下后镶嵌于前面板上，用随机的卡子固定，插上端子排，然后接线即可。
