第四章铁碳相图与碳钢钢铁材料都属于铁碳合金，学习本章有助于了解铁碳合金的成分、组织和性能之间的关系,以便在生产中合理地使用。
本章包括以下内容：铁碳相图碳含量对合金组织性能的影响铁碳相图的应用与局限性碳钢4.1 铁碳相图4.1.1铁碳合金中的基本相不同温度时Fe 具有不同的晶体结构α-Fe γ-Fe δ-Fe C 可以溶解到Fe 的晶格中形成固溶体α:C 在α-Fe 中的间隙固溶体；铁素体，Fγ: C 在γ-Fe 中的间隙固溶体；奥氏体，A δ:C 在δ-Fe 中的间隙固溶体; 高温铁素体 当C 含量超过溶解度时，多余的C 形成化合物Fe 3C 或石墨1394o C 912o C4.1.2 Fe-FeC相图分析3简化铁碳相图4.1.3 铁碳合金的分类按照含碳量铁碳合金可以分为三大类（一）工业纯铁: C％≤0.0218％（二）钢: 含C％为0.0218％～2.11％1. 共析钢C％＝0.77％2. 亚共析钢0.0218％< C％< 0.77％3．过共析钢0.77％< C％≤2.11％(三) 白口铸铁: 2.11％< C％< 6.69％1.共晶白口铁C％＝4.3％2．亚共晶白口铁2.11％< C％< 4.3％3．过共晶白口铁4.3％< C％< 6.69％4.1.4 典型合金结晶过程1 工业纯铁室温组织为：α＋Fe3C III2-1 共析钢室温组织为:珠光体P(F+Fe 3C)室温组织中组织组成物相对重量:W F = ×100% = 88% W Fe3C 共析= ×100%=12%0.026.690.776.69−−0.02-6.690.020.77−2-2 亚共析钢30钢的室温组织40钢的室温组织室温组织：F 初＋P （F ＋Fe 3C ）W P = ×100% = 51%W F 初= 1 -51% = 49%0.020.770.020.4−−2-3 过共析钢室温组织：Fe 3C Ⅱ＋P （F ＋Fe 3C ）1.2%C 钢的室温组织组成物相对重量为：Fe 3C Ⅱ％＝×100％＝7％，P ％＝1－7％＝93％0.776.690.771.2−−3－1 共晶白口铸铁3-2 亚共晶白口铸铁3-3 过共晶白口铸铁Fe-Fe 3C组织组成物相图4.2 碳含量对组织性能的影响4.2.1 组织相：随着C ％↑F ↓Fe 3C ↑组织：主要涉及碳化物的数量与形态： 少量Fe 3C III ，P ，二次Fe 3C II ，莱氏体基体4.2.2 含碳量对力学性能的影响F 为软相，Fe 3C 为硬脆相。
第四章铁碳合金(一)填空题1．Cr、V在γ-Fe中将形成固溶体。
C、N则形成固溶体。
2．渗碳体的晶体结构是，按其化学式铁与碳原子的个数比为3．当一块质量一定的纯铁加热到温度时，将发生a-Fe向γ-Fe的转变，此时体积将发生。
4．共析成分的铁碳合金平衡结晶至室温时，其相组成物为，组织成物为。
5．在生产中，若要将钢进行轧制或锻压时，必须加热至相区。
6．当铁碳合金冷却时发生共晶反应的反应式为，其反应产物在室温下被称为。
7．在退火状态的碳素工具钢中，T8钢比T12 钢的硬度，强度。
8．当W(C)＝0．77％一2．11％间的铁碳合金从高温缓冷至ES线以下时，将从奥氏体中析出，其分布特征是。
9．在铁碳合金中，含三次渗碳体最多的合金成分点为，含二次渗碳体最多的合金成分点为。
10．对某亚共析碳钢进行显微组织观察时，若估计其中铁素体约占10％，其W(C) = ，大致硬度为11．奥氏体是在的固溶体，它的晶体结构是。
12．铁素体是在的固溶体，它的晶体结构是。
13．渗碳体是和的金属间化合物。
14．珠光体是和的机械混合物。
15．莱氏体是和的机械混合物，而变态莱氏体是和的机械混合物。
16．在Fe—Fe3C相图中，有、、、、五种渗碳体，它们各自的形态特征是、、、、。
一次渗碳体(呈长条状）、二次渗碳体（沿晶粒状~网络状分布）、三次渗碳体（小片状）、共晶渗碳体（连续集体或呈鱼骨状）、共析渗碳体（层片状）。
一次渗碳体、二次渗碳体、三次渗碳体、共晶渗碳体、共析渗碳体。
一次渗碳体：在铁-石墨相图中，碳含量大于4.3％时，在L(Fe)＋Fe3C两相区内结晶析出的初生Fe3C为一次渗碳体，形成温度于共晶温度（1148℃）以上，形貌为大的片（其间为共晶组织）。
碳含量于4.3%～6.69%是其典型成分区间。
二次渗碳体：在铁-石墨相图中，碳含量大于0.77％时，在A(Fe)＋Fe3C两相区内析出的Fe3C为二次渗碳体，形成温度于共晶温度（1148℃）与共析温度（727℃）之间，形貌以网状为典型。
第四章 铁碳合金和铁碳相图铁碳合金中的主要元素是铁和碳，它包括工业纯铁、碳钢和白口铸铁。
铁碳合金是世界上产量最大、使用最广泛的金属材料—钢铁材料的发展基础，因此，铁碳合金相图是所有相图中最基本，最重要的相图。
铁碳合金中，碳的存在形式有两种，渗碳体和石墨。
渗碳体是一个亚稳定的化合物，在一定条件下可分解为铁和石墨。
所以，铁碳相图有两个，一个是Fe —Fe 3C 相图，是工业用钢的基础；另一个是Fe —石墨相图，是工业用铸铁的基础。
本章主要介绍Fe —Fe 3C 相图，关于Fe —石墨相图在金属材料学中会介绍。
§4.1 纯铁和铁碳合金中的相一、纯铁铁是钢铁材料最主要和最基本的元素。
铁的原子序数为26，原子量为56，属于过渡族元素。
铁的熔点为1538℃，温度20℃时的密度为7.873/cm g .1. 铁的同素异构转变（重结晶或多晶型转变）同素异构转变是指外界温度和压力改变时，固态金属由一种晶体结构转变为另一种晶体结构的现象，它是一个相变过程。
同素异构转变同液相结晶一样，也是一个晶核形成和晶核长大的过程。
为了区别于液相结晶，同素异构转变又称为重结晶或多晶型转变。
铁就具有同素异构转变的现象。

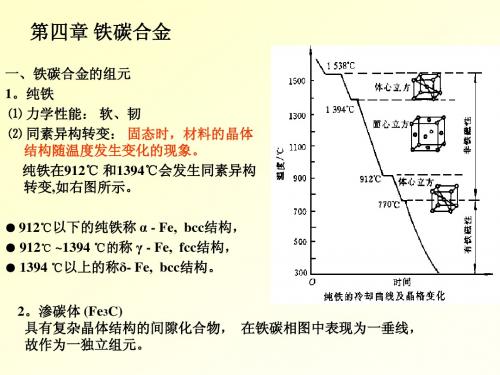

如图4.1是纯铁的冷却曲线。
从图中可以看出：当液态铁缓慢冷却至1538℃时，结晶为体心立方结构的δ—Fe 。
当温度降至1394℃时，δ—Fe 转变为面心立方结构的γ—Fe ，这个转变称为A 4转变，转变的平衡温度（1394℃）称为A 4点。
当温度降至912℃时，γ—Fe 转变为无磁性的体心立方结构的α—Fe ，这个转变称为A 3转变，转变的平衡温度（912℃）称为A 3点。
当温度降至770℃时，无磁性的α—Fe 转变为有磁性的α—Fe ，这个转变称为A2转变，转变的平衡温度称为A2点，也称居里点。
总之，固态纯铁有三种同素异构体。
随着温度的降低，依次为δ—Fe ，γ—Fe 和α—Fe ，其中δ—Fe 和α—Fe 是体心立方结构，而γ—Fe 是面心立方结构，图4.2是纯铁平衡结晶冷至室温的组织变化图。
