电动窗帘电机技术要求
一、工程概况：
本工程为XXX，此项目位于XXX，总建筑面积约XXX万㎡。
二、招标范围
本次招标的是XXX的XXX#楼共XXX栋楼XXX户，每户仅客厅配置电动窗帘（注：窗帘按双层配置考虑，但本次仅配电机与轨道；其中G2户型的客厅阳台门与客厅窗户的窗帘分开设置）。
三、相关要求：
1、通用要求：符合国家、地方及行业相关规范标准，包含但不仅限于以下标准：
GBT28219-2011 智能家用电器的智能化技术通则
GB18613-2016 电动机能效标准
GB12350-2016 小功率电动机的安全要求
2、技术要求：
2.1电机
电源：AC240V且具备相应的电压自适应能力
工作噪音：空载声压级噪音在30分贝以下。
扭矩：电机额定扭矩具备1扭2扭两种配置，适合于超长轨道负重。
速度：电机开合帘速度16cm/s以上，同时具备调速功能(可在电机上手动调)。
工作温度：电机工作温度﹣20℃～＋65℃。
控制方式：本次采用手持遥控器控制的方式，但是电机必须具备以下功能：可采用强电控制，也可采用弱电控制；控制方式须具有开放性、通用性，便于第三方品牌的开关连接及后期控制方案调整；电机本身集成RS485控制（不可外加协议转化器）及干触点无缘控制，具备双水晶头接口；可受控于RS485的串口控制信号及无源触点信号控制，带双向反馈位置功能；能接入任何智能中控品牌的串口系统，实现场景控制；其中电动开合窗帘开合位置能达到从0％～100％之间精确控制，步进位移精确度为1％。
手拉功能：可以用手随时开启或关闭窗帘，在停电的状态下可以进行手动轻易操作而不损坏电机与附件，通电后系统能自动继续正常运行。
软启动软停止功能：电机需具备软停软启功能，最大限度控制碰停噪音。
遇阻停止功能：遇障碍停止的安全功能，实现遇阻力即停。
行程调节功能：电机行程有偏差，可手拉移动轨道滑块，电机自动重新计算行程，无需
厂家调试，方便业主使用。
面料回放功能：避免布料在窗帘打开时出现挤压不美观的情况，电机须行回放受挤压布料，增加布料垂感。
电机寿命：≥10000次
电机外观：电机尺寸尽量紧凑且美观
2.2轨道及附件
轨道材质：为挤压成型的优质高强度镁铝合金型材，关键部位壁厚≮2.0毫米，表面采用双面电泳工艺处理，在弯弧状态下不得有任何异声。
驱动轮及皮带轮：采用注塑模块产品，材料为POM/ABS高强度耐用材料。
传动履带：采用高强度高柔韧性树脂＋玻璃纤维＋钢丝高分子合成材料，具有自润滑功能，无需额外加注滑剂，耐磨损、强度高、无形变，不会随工作条件及外界环境问题拉长或收缩，保证在弯轨的情况下也能在轨道内部顺利运行。
滑轮：尼龙＋玻璃纤维高分子合成材料，不低于PA6高强度耐用带自润滑功能。
其他附件：所有金属配件均采用304不锈钢材质。
承载重量：在总长6米内的长度且有一个90度弯时最大承载不得小于20kg。
2.3安装要求
2.3.1本次窗帘电机与轨道均暗装在由精装修单位负责安装的窗帘盒中。
2.3.2电机需固定牢靠、形式美观。
2.3.3轨道的固定点位需均匀、受力平衡、固定牢靠，且需保证窗帘运行平稳、无噪音。
3、其他要求
3.1本次窗帘电机在尚丰、杜亚、奥科三个品牌中选择。
3.2投标方按照图纸、样板房现场实际进行轨道设计和电机配置，并根据自身产品性能提出合理建议。
3.3在递送标书前，投标方需将投标采用的电机、轨道及附件封样送至我方封存（其中轨道及附件只需封小样），封样时需以清单样式标注清楚详细的参数与规格型号。
电动窗帘电机工作原理及特点 随着人们高品质生活的提升，对于窗帘设计的要求也越来越高，其电动窗帘的出现可谓是应然而生。随着社会的发展，这种智能化的电动窗帘在近几年也将得到迅速发展，也将广泛的运用于别墅、智能大厦、高级公寓等等领域。 电动窗帘十分的方便，它将采用了智能化电动窗帘控制系统实现了窗帘的定时开关，场景控制等等高级控制功能，使窗帘真正成了现代家庭空间这种的一亮丽风景线。随着普遍的运用，很多朋友对电动窗帘的工作原理及特点，也将产生了浓厚的兴趣，这里广州时代窗帘整理了一份相关资料，供大家参考。 1.电动窗帘的工作原理 电动窗帘是将采用一个电机来带支窗帘延着轨道来回运动，也可以说是通过一套机械装置来转动着百叶窗，并很好的控制电机的正反转来实现的。其核心部分就是这个电机，虽说目前市场上电机的品牌、种类很多，但最终也就分为交流电机与直流电机两大类。 要想实现自动窗帘控制应选用BOOSLY窗帘控制器，其输出的AC220V电压，能控制交流窗帘电机的正反转，当然要注意接线过程可千万不可出差错。接线柱“L”接220V电源线的火线；接线柱“N”接220V电源线的零线；输出端“1”接线柱接电机正转相；输出端“2”接线柱接电机反转相。 2.电动窗帘的系统特点 适用性：电动窗帘具有多种不同档的开启与关闭速度，在不同的地方可选用合适的速度。其在断电时，也可以利用手动开启与关闭此系统。 安全性：电动窗帘驱动设备装中具有可靠的安全设防保护装置，并无什么安全隐患存在。 兼容性：电动窗帘的系统备中手动、智能线控按钮与遥控器，当窗帘完全开启或关闭时，驱动器能及时停止工作。作为一项高新技术的电动窗帘也将推动着社会的发展。 智能化：在电动窗帘的系统中，所定时控制器能预先在24小时内进行多次自动开启与关闭的设置。若您将外出，那么电动窗帘系统将会按照您的习惯在每天的
直流电机技术参数 1.概述 1.1 环境条件 环境温度：－4.3℃～40℃ 相对湿度：＋40℃时不超过50%，＋20℃时不超过90% 海拔高度：小于1000m 污秽等级：4级 2 供货范围、电机技术参数及技术要求 1）直流电动机Z710-2B 1400KW 电枢电压：700V 励磁电压：310V 转速：650-1300r/min 他励 IP54 工作制：S1 SKF轴承 H级绝缘带空.水冷却器，带编码器。 2.1电机的励磁方式为他励，励磁电压310VDC，强励时不超过500V。 2.2 电机的安装结构形式均为1M1001，即卧式底脚安装单轴伸。 2.3测速编码器安装在非传动端，编码器型号为RHI90N-0HAK1R61N-1024。 2.4电机励磁绕组预埋PT100热电阻2只，电机换向和补偿绕组预埋PT100热电阻各2只，两端轴承预埋PT100热电阻各１只。电机制造厂家提供接线盒，并在接线盒内标出各自端子号，要求到货实物与设计图纸一致。 2.5 电机需安装PTC恒温空间加热器，恒温温度为60℃，电源电压为220VAC。电机制造厂家提供接线盒。 2.6电机工作方式：S1；电机绝缘等级：H级；电机防护等级：IP54。 2.7电机按照JB/T 9577-1999《Z系列中型直流电动机技术条件》中第二类（金属轧机用直流电动机，即Z系列B类电机）的要求考核。 2.8电机过载能力：(Z500-2B) 在过载115%时，长期运行； 在额定基速2In, 1min； 在最高转速1.6In, 15s。
2.9火花等级要求：基速下额定负荷1级，从基速到高速，从空载到额定负载的所有工况下，换向火花不大于411级；过载时的换向火花不大于2 11级（过载115%时火花不大于4 11）。电机能从空载直至短时过载的运行中不产生有害火花，且不在换向器和电刷表面造成永久性的损坏。 2.10电机在所有转速及负载下其电流变化率（di/dt ）允许达到额定电流的200%。2.11电机电磁参数需作加强设计，即电机机械特性要求硬,使电机的静差率≤3%。2.12电机振动限值满足GB10068《电机振动测定方法及限值》 电机噪声限满足GB10069《电机噪声测定方法及限值》 电机试验方法按GB1103《直流电机试验方法》 电机其他技术要求应GB755《旋转电机基本技术要求》 2.13电机轴承自润滑，方便用户日常运行维护。轴承品牌SKF 。 2.14电刷采用上海摩根碳制品有限公司的产品，硅钢片采用武钢或日本产冷轧硅钢板。 2.15电机冷却采用背包式空－水冷却器（ICW37A86）。 空水冷却器随电机成套供货。 空水冷却器进水温度≤33℃，进水水质为普通工业用水，即：净环水。 空水冷却器的风机电机电压380VAC ，并提供接线盒。 从电机传动端看，进出水口位于电机左侧。 空水冷却器上安装风温、风压、冷却水流量开关（TURCK FCS －GL1/2A2P-VRX/24VDC/A ）、漏水检测元件，用于监视风温度、风压、冷却水流量、漏水。乙方提出电源要求，并提供接线盒,并在接线盒内标出各自端子号，要求到货实物与设计图纸一致。 电机需安装 PTC 恒温空间加热器，恒温温度为60℃，电源电压为220VAC 。 2.16引出线方向：从电机传动端看，电机出线均在电机的右侧。 2.17电机运转方向：正常生产时，单方向运转；事故状态下可以反转。
隔爆型交流电动机技术要求 一、材料名称：隔爆型三相异步交流电动机 二、参考型号：YB3400-4W(6000V) 三、使用环境条件： 1.海拔1000m 2.环境空气温度：-30℃～40℃ 3.环境空气相对湿度不低于98％(当温度为25℃)。 4.煤矿井下主要含有甲烷或煤尘的爆炸性气体混合物的场所。 四、符合规范 GB3836-2010 爆炸性气体环境用防爆电气设备 GB755—87 旋转电机基本技术要求 GB4942．1—85 电机外壳防护分级 GB531—83 橡胶邵尔式A型硬度试验方法 GB1410—89 固体电工绝缘材料绝缘电阻体积电阻系数和表面电阻系数的试验方法GB2423．4—81、电工电子产品基本环境试验规程试验Db：交变湿热试验方法 GB12351—90 热带型旋转电机环境技术要求 GB11020—89 测定固体电气绝缘材料暴露在引燃源后燃烧性能的试验方法 GB2900 电工名词术语（最新版） 五、主要技术参数和要求 ㈠基本（关键）参数和要求 1.电机型号 2.额定电压 3.额定功率 4.连续工作制 5.额定频率 6.防护等级为IP54 7.电机本身标有MA标志 8.电动机的结构和安装型式 ㈡一般技术参数和要求 1.额定电流 2.转速 3.绝缘等级不低于F级 4.带防爆型防潮装置和定子绕组、轴承测温装置 5.可适用于变频条件下运行 6.轴承注油方式为输油管式 7.冷却方式为外风冷 8.接线柱采用压接式接线方式 9.采用瑞典SKF轴承 10.符合2008年颁发的《电力设备交接和预防性试验规程》要求 11.提供产品标准(或技术条件)、产品图纸(须签字完整，并装订成册)、产品使用说明书（按购进方要求数量提供），并提供电子版。 12.提供产品合格证、防爆证、煤安证一套 13.提供出厂试验报告一份 14.按照购进方要求数量提供附属件的工艺文件、产品使用说明书，并提供电子版。 （三）其它要求 1、提供外形安装尺寸图 2、提供SKF轴承报关单 3、技术上先进、成熟可靠的产品，具有良好的电气性能、机械性能、防潮性能及热稳
标准编号标准名称 GB12350-2009 电动机的安全要求 GB/T22670-2008 变频器供电三相笼型感应电动机试验方法 GB/T22672-2008 小功率同步电动机试验方法 GB/T23640-2009 往复式内燃机(RIC)驱动的交流发电机 GB/T22714-2008 交流低压电机成型绕组匝间绝缘试验规范 GB/T22715-2008 交流电机定子成型线圈耐冲击电压水平 GB/T22717-2008 电机磁极线圈及磁场绕组匝间绝缘试验规范 GB/T22718-2008 高压电机绝缘结构耐热性评定方法 GB/T22719.1-2008 交流低压电机散嵌绕组匝间绝缘第1部分：试验方法GB/T22719.2-2008 交流低压电机散嵌绕组匝间绝缘第2部分：试验限值 GB/T22720.1-2008 旋转电机电压型变频器供电的旋转电机Ⅰ型电气绝缘结构的鉴别和型式试验 GB10068-2008 轴中心高为56 mm及以上电机的机械振动振动的测量、评定及限值 GB10069.3-2008 旋转电机噪声测定方法及限值第3部分: 噪声限值GB755-2008 旋转电机定额和性能 GB/T7060-2008 船用旋转电机基本技术要求 GB/T12351-2008 热带型旋转电机环境技术要求 GB/T12665-2008 电机在一般环境条件下使用的湿热试验要求 GB/T2900.25-2008 电工术语旋转电机 GB/T13002-2008 旋转电机热保护 GB/T997-2008 旋转电机结构型式、安装型式及接线盒位置的分类（IM代码) JB/T10922-2008 高原铁路机车用旋转电机技术要求 JB/T2728.1-2008 电机用气体冷却器第1部分：一般规定 JB/T2728.2-2008 电机用气体冷却器第2部分：穿片式气体冷却器技术要求JB/T2728.3-2008 电机用气体冷却器第3部分：挤片式气体冷却器技术要求JB/T2728.4-2008 电机用气体冷却器第4部分：绕片式气体冷却器技术要求JB/T2728.5-2008 电机用气体冷却器第5部分：绕簧式气体冷却器技术要求JB/T8439-2008 使用于高海拔地区的高压交流电机防电晕技术要求 GB/T17948.6-2007 旋转电机绝缘结构功能性评定成型绕组试验规程绝缘结构热机械耐久性评定 GB/T17948.5-2007 旋转电机绝缘结构功能性评定成型绕组试验规程多因子功能性评定50MVA、15kV及以下电机绝缘结构热、电综合应力耐久性 GB/T21205-2007 旋转电机整修规范 GB/T21209-2007 变频器供电笼型感应电动机设计和性能导则
1)打开命令 1_1. 打开命令 / 室内主机→窗帘电机，举例：窗帘电机ID固定为0x1234 - START : 0x55 (起始代码) - ID0：ID1 : 0x12：0X34 窗帘电机ID0低位，ID1高位 - FUNCTION: 0x03 (控制功能命令) - CONTROL : 0x01 (电机打开命令) - CHECK : 取前面数据CRC 1_2. 打开命令的响应/ 窗帘电机→室内主机，窗帘电机ID固定为0x1234 2)关闭命令 2_1. 关闭命令 /室内主机→窗帘电机，举例：窗帘电机ID固定为0X1234 - CONTROL : 0x02 表示关闭窗帘 2_2. 关闭命令的响应/ 窗帘电机→室内主机，窗帘电动机ID固定为0x1234 3)停止命令 3_1. 停止命令 /室内主机→窗帘电机，举例：窗帘电机ID固定为0x1234 - CONTROL: 0x3停止
3_2. 停止命令的响应/ 窗帘电机→室内主机，窗帘电机ID固定为0x1234 4)百分比控制 4_1. 百分比控制（邀请）/室内主机→窗帘电机，举例：窗帘电机ID固定为0x1234 -CONTROL: 0X04 电机百分比运行控制 -DATA: 0X00—0X64 电机百分比0%-100% 4_2. 百分比响应/窗帘电机→室内主机，窗帘电机ID固定为0x1234 -DATA:0XFF 设置行程百分比超过100%（0X64）返回给主机0XFF 表示错误信息电机未设置好行程的时，主机发百分比控制命令，从机返回的DATA为0XFF,表示错误信息 5）写ID 5_1. 写ID（邀请）/室内主机→窗帘电机，举例：写入窗帘电机ID为0x1234 -START:0X55 起始码 -ID0：ID1: 0x00:0X00 从0X00地址开始写 -FUNCTION: 0X02 写功能 -DATA_ADDR: 0X00 (固定) 数据地址 -DATA_LENTH: 0X02 数据长度 -DATA: ID0-ID1 写入的ID地址 5_2. 写ID响应/窗帘电机→室内主机
电动机的技术性能要求 4.7.1 技术性能要求 4.7.1.1 电动机的设计应符合本技术规范书和被驱动设备制造厂商提出的特定使用要求。电动机的额定电压等级采用6kV。当运行在设计条件下时，电动机的额定容量应大于主机组VWO工况凝结水泵轴功率的15％，且应考虑电动机应有1.1的运行系数。由于工程厂址位于高海拔地区，因此投标方应根据海拔高度校正电动机额定容量，确保电动机能够在高海拔地区连续满载运行。当电动机在额定的功率，电压频率时，电动机功率因数的保证值在0.8以上；效率的保证值在92％以上。 4.7.1.2 电动机应为异步电动机。电动机应能在电源电压变化为额定电压的±10%内，或频率变化为额定频率的±5%内，或电压和频率同时改变，但变化之和的绝对值在10%内时连续满载运行。 4.7.1.3 电动机应为可变频启动和直接启动，能按被驱动设备的转速—转矩曲线所示的载荷进行成功的起动。当电源电压降低到额定电压的65%时，电动机应能实现自动起动。 4.7.1.4 电动机的起动电流，应达到与满足其应用要求的良好性能与经济设计一致的最低电流值。除非得到招标方的书面认可，否则，在额定电压条件下，电动机的最大起动电流不得超过其额定电流的6倍。在额定电压下，电动机起动过程中最低转矩的保证值应不低于0.5倍堵转转矩的保证值。 4.7.1.5 在规定的起动电压的极限值范围之内，电动机转子允许起动时间不得低于其加速时间。 4.7.1.6 电动机在冷态下连续起动应不少于2次，每次的起动循环周期不大于5分钟；热态起动应不少于1 次。如果起动时间不超过2～3秒，电动机应能够多次起动。此时定子导体温度不应超过120℃（电阻法或埋置检温计(ETD)法，具体选用哪种办法应严格按照GB755《旋转电机的定额与性能》相关标准执行）。投标方应提供电动机起动电流和起动时间保证值。 4.7.1.7 在额定功率下运行时，电动机应能承受从正常工作电源快速或慢速切换到另一个电源时施加在电动机上的扭矩引起的应力和过电压对绝缘的损害。此时应考虑电动机的剩余电压值可能是正常输入电压值的50%，与切换后的电源相位
招标技术文件附件 招标方：XXXXXXXX 2010年1月杭州
目录 1总则------------------------------------------------------------------------------------- 1 2供货范围------------------------------------------------------------------------------- 1 3技术要求------------------------------------------------------------------------------- 3 4性能保证要求 ------------------------------------------------------------------------ 4 5设计条件------------------------------------------------------------------------------- 5 6标准与规范---------------------------------------------------------------------------- 6 7监造(检查)和性能验收试验 ------------------------------------------------------- 6 8技术资料及交付进度 --------------------------------------------------------------11 9设计联络和现场服务 --------------------------------------------------------------13 10差异表---------------------------------------------------------------------------------14 11附件------------------------------------------------------------------------------------14
三相异步电动机基本知识 1电机概述 电机的型式很多，但其工作原理都基于电磁感应定律和电磁力定律。因此，电机构造的一般原则是：用适当的有效材料（导磁和导电材料）构成能互相进行电磁感应的磁路和电路，以产生电磁功率和电磁转矩，达到转换能量形态的目的。 为了减少激磁电流和旋转磁场在铁心中产生的涡流和磁滞损耗，铁心有0.5mm厚的 硅钢片叠压而成。硅钢片绝缘层的作用？笼型转子结构简单、制造方便。对要求启动电流小、启动转矩大的电机，可以采用绕线式电机。 按电机功能来分，可分为： ①发电机——把机械能转换成电能； ②电动机——把电能转换成机械能； ③变压器、变频机、变流机、移相器——分别用于改变电压、频率、电流相位。 ④控制电机——作为控制系统中的元件。 又可按以下方法分类： 下面主要讲述高压中大型三相异步电机 S=ns-n/ns 2电机型号、结构及分类 2.1分类
a）按中心高分类 可分为微型电机、小型电机、中型电机、大型电机。一般来说，H80以下的称为 微型电机（也叫分马力电机，功率在1kW以下），H80?H315的称为小型电机，H355?H630的称为中型电机，H710?H1000的称为大型电机。 b）按防护等级分类 基本上可分为开启式、防护式和封闭式电机。开启式电机的常用结构是IP11，防护式电机的常用结构是和IP22、IP23,封闭式电机的常用结构是IP44和IP54。 IP是International Protection的意思，紧跟其后的第一个数字表示电机防护固体的能力（0-无防护；1-防护大于50mm的固体；2-防护大于12mm的固体；3-防护大于2.5mm 的固体；4-防护大于1mm的固体；5-防尘。），第二个数字表示电机防水的能力（0-无防护电机；1-防滴电机；2-15°防滴电机；3-防淋水电机；4-防溅水电机；5-防喷水电机；6-防海浪电机；7-防浸水电机；8-潜水电机）。 请参考标准GB4942.1-85《电机外壳防护分级》。 c）按安装方式分类 总体上可分为卧式电机和立式电机。 卧式电机的典型结构是IMB3，其余派生结构有IMB35、IMB5等。立式电机的典型结构是IMV1（把IMB5立起来装即可，轴伸朝下），其余派生结构有IMV15（把IMB35 立起来装即可，轴伸朝下）等。 IM 即International Mounting。 请参考标准GB997-2008《电机结构及安装型式代号》。（IEC60034-7:2001） 旋转电机的结构形式、安装形式及接线盒位置---IM代码。 结构形式：有关固定用构件、轴承装置和轴伸等电机部件的构成形式。 1根据负载类型选择不同的冷却方式
电机技术标准 GB/T 25290-2010 Y3系列（IP55）三相异步电动机技术条件（机座号63～355） GB/T 28575-2012 YE3系列（IP55）超高效率三相异步电动机技术条件（机座号80～355） JB/T 10391-2008 Y系列（IP44）三相异步电动机技术条件（机座号80～355） JB/T 10686-2006 YX3系列(IP55)高效率三相异步电动机技术条件(机座号80～355) JB/T 5269-2007 YR3系列(IP23)三相异步电动机技术条件（机座号160~355) JB/T 5271-2010 Y系列(IP23)三相异步电动机技术条件(机座号160～355) JB/T 5330-2007 三相异步振动电机技术条件（激振力0.6 kN～210 kN） JB/T 7119-2010 YR系列（IP44）绕线转子三相异步电动机技术条件（机座号132～315）
JB/T 8733-2011 YG系列辊道用三相异步电动机技术条件(机座号112～225) GB 20237-2006 起重冶金和屏蔽电机安全要求 GB/T 21969-2008 YGP系列辊道用变频调速三相异步电动机技术条件GB/T 21971-2008 YZD系列起重用多速三相异步电动机技术条件 GB/T 21973-2008 YZR3系列起重及冶金用绕线转子三相异步电动机技术条件 JB/T 10104-2011 YZ系列起重及冶金用三相异步电动机技术条件 GB/T 20160-2006 旋转电机绝缘电阻测试 JB/T 10105-1999 YZR 系列起重及冶金用绕线转子三相异步电动机技术条件
GB755-87旋转电机基本技术要求-hnxxsgx(1)
GB755-87旋转电机基本技术要求-hnxxsgx(1)
旋转电机基本技术要求GB 755-87 中华人民共和国国家标准 UDC 621.313 旋转电机 基本技术要求GB 755-87 General requirements for rotating electrical machines代替GB 755-81 本标准参照采用IEC34-1(1983)《旋转电机定额和性能》。 1适用范围 本标准适用于各种类型的旋转电机（以下简称电机），但控制电机及牵引电机除外。 各类型电机凡有本标准未规定的附加要求时，应在该类型电机的标准中作补充规定。 某些类型电机如在本标准的某些条文上有特殊要求时，应在该类型电机的产品标准中作特殊规定。
2术语定义 本标准所用的一般术语的定义按GB 2900.25《电工名词术语电机》的规定。 本标准专用的术语的定义如下： 2.1定额 由制造厂对符合指定条件的电机所规定的，并在铭牌上标明的电量和机械量的全部数值及其持续时间和顺序。 2.2定额值 定额中的某一量值。 2.3额定输出功率 定额中的输出功率值。 2.4负载 表示电机在某一瞬间供给一个电路或一台机械所需要的电量或机械量的全部数值。 2.5空载（运行） 电机处于无功率输出的旋转状态（他均处于其正常运行条件）。 2.6满载 对电机在额定输出运行时所规定的负载的最大值。 2.7满载功率
对电机在额定输出运行时所规定的功率最大值。 注：这一概念也适用于转矩、电流和转速等。2.8断能停转 切断全部电能或机械能的输入，并完全停止运动。 2.9工作制 电机承受负载情况的说明，包括起动、电制动、空载、断能停转以及这些阶段的持续时间和先后顺序。 2.10工作制类型 在规定持续时间内由一种或多种恒定负载所组成的连续、短时或周期工作制；或者是负载和转速通常在允许运行范围内变化的非周期工作制。 2.11热稳定 电机发热部件的温升在一小时内的变化不超过2k的状态。 2.12负载持续率 负载时间（包括起动和电制动）与工作周期的持续时间之比，以百分数表示。 2.13堵转转矩 电动机在额定电压、额定频率和转子堵住时测得的最小转矩。
电机的检测标准 一、外观要求： 1.定位孔位置正确，外壳和轴的结构尺寸符合图纸要求。 2.引出线长120±5mm，引线规格为18AWG1015塑胶线，有UL认证，引线颜色为红蓝白三色，红线为主线，蓝线为副线，白线为公共端，引线出线方向正确，线头剥线15mm。 3.电机引线长短、颜色符合要求，标志完好，裸线不应有氧化。 4.整机装配完整，螺丝紧固，外壳电镀有良好的光泽，无锈蚀，铁心表面无明显锈蚀； 5.振动：小于2.5mm/S。 6.轴向窜动：小于0.25mm。 7.电机标志清晰，包装完整。铭牌标志包括以下内容： 1）、制造商名或标记； 2）、产品型号； 3）、额定电压和频率； 4）、产品批号和日期。 二、主要电气参数： 1.在自制测试架上，接好电机引线，将开关打到对应挡，用数字转速表测其空载转速，120V/60Hz电机转速为1720±3%转每分钟，230V/50Hz电机转速为1470±3%转每分钟。 2.额定电压： 120V（120V型） 230V（230V型） 额定频率： 60Hz（120V型） 50Hz（230V型） 空载功率： 40W （120V型） 45W （230V型） 空载电流： 0.55A(120V型) 0.35A(230V型) 额定电流： 0.75A(120V型) 0.45A(230V型) 额定输入功率：90W (120V型) 100W (230V型) 3.耐压试验：在1800V AC/0.5mA/1S下无击穿拉弧现象。 4.噪音：在安静的检测室内，用分贝检测仪在距离电机500mm处测其空载噪音，应小于47dB （与背景噪音差要大于10 dB）。 5.泄漏电流：小于0.5mA。 6.绝缘强度：大于2MΩ/500VDC。 7.低压启动电压值：48V（120V型），132V（230V）。 8.旋转方向：轴伸方向单向逆时针转动。 9.热保护器：SF152℃可恢复温控器，动作温度157±5%℃。 10. 在温度为40±2℃，相对湿度为90∽95%的恒温恒湿箱中试
低压三相交流异步电动机技术协议 1. 总则 ※本 技术协议 适用低压三相异步电动机，提出了该电机功能设计、结构、性能、安装和试验等方面的技术要求。 ※本 技术协议 提出了最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。供方应提供符合本 技术协议 和最新工业标准的优质产品。 如果供方没有以书面形式对本 技术协议 的条文提出异议，则意味着供方提供的设备应完全满足 技术协议 的要求。如有异议，无论涉及任何部分，都应以书面形式提出，载入本技术标书的“差异表”中。 ※本 技术协议 所使用的标准如与供方所执行的标准不一致时，按较高标准执行。在合同签定后,需方有权因规范、标准、规程等发生变化而提出补充要求。※本 技术协议 协议书未尽事宜，由供需双方协商确定。 2.标准和规范 供方提供的电机应符合下列现行标准，当下列规范和标准之间不一致或与供方所执行的标准不相同时，应按较高标准执行。 GB/T 22714─2008 《交流低压电机成型绕组匝间绝缘试验规范》 GB/T 22715─2008《交流电机定子成型线圈耐冲击电压水平》 GB/T 22717─2008《电机磁极线圈及磁场绕组匝间绝缘试验规范》 GB/T 22719.1─2008《交流低压电机散嵌绕组匝间绝缘第1部分：试验方法》GB/T 22719.2─2008《交流低压电机散嵌绕组匝间绝缘第2部分：试验限值》GB/T 22722─2008《YX3系列（IP55）高效率三相异步电动机技术条件(机座号80-355)》 GB/T 22670─2008《变频器供电三相笼型感应电动机试验方法》 GB/T 9651—2008《单相异步电动机试验方法》 GB 755-2008 旋转电机定额和性能（IEC 60034-1:2004，IDT） GB/T 1032 三相异步电动机试验方法 GB/T 825 吊环螺钉 GB 1971 电机线端标志与旋转方向 GB/T 2423.4 电工电子产品基本环境试验规程试验Db：交变湿热试验方法 GB/T 12666.1~3-2008电线电缆燃烧试验方法
GB15703-1995隔爆型电机基本技术要求 1 主题内容与适用范围 本标准规定了隔爆型电机型式和分类、技术要求、检验规则以及标志的要求。 本标准适用于各种用途的隔爆型电机。各种用途的隔爆型电机如有本标准未规定的附加要求时，应在该种电机的标准中作补充规定。 某些用途的隔爆型电机，如对本标准的条款有特殊要求时，应在该种电机的标准中作特殊规定。 本标准未作规定者应符合GB3836.2和GB755的规定。 2 引用标准 GB3836.1 爆炸性气体环境用防爆电气设备通用要求 GB3836.2 爆炸性气体环境用防爆电气设备隔爆型电气设备“d” GB3836.3 爆炸性气体环境用防爆电气设备增安型电气设备“e” GB755—87 旋转电机基本技术要求 GB4942.1—85 电机外壳防护分级 GB531—83 橡胶邵尔式A型硬度试验方法 GB1410—89 固体电工绝缘材料绝缘电阻体积电阻系数和表面电阻系数的试验方法GB2423.4—81 电工电子产品基本环境试验规程试验Db：交变湿热试验方法 GB 12351—90 热带型旋转电机环境技术要求 GB 11020—89 测定固体电气绝缘材料暴露在引燃源后燃烧性能的试验方法 GB 2900.25—82 电工名词术语电机 GB 2900.35—83 电工名词术语爆炸性环境用防爆电气设备 3 型式和分类 3．1 隔爆型电机类别、级别及温度组别 3．1．1 隔爆电机分为Ⅰ类和Ⅱ类 a．Ⅰ类：煤矿用电机； b．Ⅱ类：工厂用电机。 3．1．2 隔爆型电机的级别，对Ⅱ类隔爆型电机按其适用于爆炸气体混合物最大试验安全间隙分为A、B、C三级。 3．1．3 隔爆型电机的温度组别是根据电机允许最高表面温度而分组的。 a．Ⅰ类电机表面可能堆积粉尘时，允许最高表面温度为150℃；不会堆积或采取措施可防止堆积粉尘时，则允许最高表面温度为450℃。 b．Ⅱ类电机按其最高表面温度分为T1~T6六组，其各组允许最高表面温度见表1。 表1
安装电动窗帘电机与轨道的步骤 第一步：画线定位，量好轨道尺寸 1. 画线定位的准确性是安装好窗帘轨道的关键，首先测量好固定孔距，与所需安装轨道的尺寸； 2. 客户量好的尺寸应为轨道总长度； 3. 轨道总长度为主传动箱(电机) 、轨道长度、副传动箱之和（如图1）； 4．弧形轨道，可按照建筑物弧度造成弯曲弧型的窗帘轨道（注：弧度不得小于12 0°） 关于弧型窗帘轨道的测量方法： 1．将弧型道按图画，并注明“A”、“B”、“C”的长度与弧型轨道的角度，并注明主传动箱位置，单开还是双开（注：“A”、“B”长度包含主传动箱与副传动箱长度）（如图2）
2．对于观景台弧型道，按图画出，并注明（弦长），（弧高），（弧长）。并注明主传动箱的位置。单开还是双开，尺寸所指是道轨的内尺寸还是外尺寸。（注：弧长包含主传动箱与副传动箱长度）（如图3） 第二步：安装吊装卡子 将卡子旋转90°与轨道衔接完毕，用自攻螺丝将吊装卡子安装到顶板（如是混凝土结构，需加膨胀镙丝。 第三步：电机接线 （注：双机接线请参照产品说明书） 第四步：电机与轨道联接
专门配合电机使用的履带式窗帘轨道两端装配有传动箱，与电机相连的为主传动箱，另一端为副传动箱。具体操作如下： 1．将电90°放入主传动箱；（注意：主传动箱的扁形转动轴与电机的接口要吻合） 2．将电机顺时针旋转90°； 3．旋转到位后，将插片推入传动箱到极限位置，会自动锁住，电机就与传动箱连接好了；完边连接。（注意：未接好时不得通电，以免损坏电机） 第五步：电机行程调节 电机尾端设有一套齿轮和微动开关装置，电机接线要求实现正转和反转，从而实现窗帘开启，闭合行程的自我定位。行程设定如下： 1．调整行程前，先将电机和轨道的传动箱分离，使轨道的滑车处于全开和全闭的终止位置。将电机尾盖取下，可以看到左右两只旋钮； 2．旋钮（1）和（2）中间有一片定位锁片，将定位锁片拨向旋钮（2），将钮（1）推入，从透明的外壳中可以看到齿轮脱离齿和状态，此时用手指转动旋钮（1）【正反向转动均可】使三只槽环（中间一只为色环）上的槽为一线，此时可以听到微动开关“咔嚓”一声，也可以看到微动开关产生动作（相应微动开关进入短路状），将旋钮（1）轻轻拉出（不要转动），使齿轮进入齿合状态，旋钮（1）调整便告结束； 3．接着调整旋钮（2），使定位锁片拨向旋钮（1），并推入旋钮（2），使其齿轮脱离齿合状态，，重复旋钮（1）全部调整动作，使定位微动开关进入短路状态； 4．将电机装在轨道的传动箱上，将插销片推入传动箱固定。接通电源，通过控制器的开关为电机通电，将锁片拨向旋钮（1）；将旋钮（2）推入并微微转动【正反向转动均可】旋钮（2）；此时窗帘作开启或闭合动作，达到规定需要的位置时，便立即给电机切断电源，轻轻拉出施钮（2），使齿轮进入齿合位置； 5．通过控制器的开关使电机运转换向，使锁片推向旋钮（2）将旋钮（1）推入并微微转动【正反方向均可】，便立即给电机切断电源，轻轻拉出旋钮（1），使齿轮进入齿合位置； 6．旋钮（1）和（2）均处于齿合传动状态，调整工作即告结束； 7．将后盖用镙钉拧紧，定位锁片即被固定。
告别传统窗帘，一分钟教你开合帘电机安装方法 早上起床，拉开窗帘见清晨第一缕阳光。如果是传统窗帘，就得左右两边拉扯窗帘，十分费力。然而，电动窗帘就省去了这一麻烦，一个按键轻松搞定。 一、工作原理 电动窗帘是通过电动窗帘电机来带动窗帘延着轨道来回运动，或者通过一套机械装置转动百叶窗，并控制电机的正反转来实现的。其核心就是电动窗帘电机，所以，电动窗帘电机对电动窗帘的意义不言而喻。 它通过一个电机来带动窗帘延着轨道来回运动，或者通过一套机械装置转动百叶窗，.并控制电机的正反转来实现的。其中的核心就是电机，现在市场上电机的品牌和种类很多，但最终就是无非两大类：交流电机和直流电机，电动窗帘。自动窗帘控制应选用窗帘控制器，其输出的AC220V电压，能控制交流窗帘电机的正反转，注意接线过程可千万不可出差错。接线柱“L”接220V电源线的火线；接线柱“N”接220V电源线的零线；输出端“1”接线柱接电机正转相；输出端“2”接线柱接电机反转相。 二、类别 电动窗帘电机按电源供电方式可分为四种： 第一种是交流供电式窗帘电机，功率大、马力大，但耗电大、噪音大、震动大、不节能，只能用于直轨道，主要应用于工程当中。 第二种是直流供电窗帘电机，它体积小、振动小、噪音小、耗电小，但马力较小，主要应用于家庭和宾馆中。 第三种是电池供电式窗帘电机，采用普通干电池供电，节能环保。 第四种是太阳能供电式窗帘电机，采用太阳能电池供电，电力来自太阳能，真真正正的绿色实用产品。 三、窗帘电机特点介绍 适用性：.具有多种不同档的开启和关.闭速度，不同的场合可选用不同的速度。断电时，可手动开启及关闭系统。 安全性：窗帘驱动.设备装.有可靠的安全设防保护装置，用户可放心使用。 兼容性：该系统备有手动、智能线控按钮、遥控器。当窗帘完全开启或关闭.时，驱动器能及时停止工作。发生新技术，直线电机技术作为一项高新技术自问世以来，就受到社会各界的广泛关注，并以它自身的技术特点迅速改变了人们对传统事物的看法。
技术要求 炼铁： 一、总则 1．本技术协议提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方保证提供符合本协议书和工业标准的优质产品。 2 ．本技术协议书经双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。 3 ．本协议书未尽事宜，由双方协商确定。 二、供货范围 1、GB755-87 旋转电机基本技术要求 2、GB997-81 电机结构及安装形式代号 3、GB1971-80 电机线端标志与旋转方向 4、GB4992.1-85 电机的外壳分级 5、GB10068.2-88 旋转电机振动测定方法及限制振动限值 6、GB10069.3-88 旋转电机噪声测定方法及限制噪声限值 7、GB1032-85 三相异步电机试验方法 三、使用环境条件 产品安装场所：户外 环境温度：最高温度：十50 ℃ 最低温度：一10 ℃ 四、电动机技术要求。 1、符合IEC和国内行业有关最新标准。 2、低压电机应选用工信部公告的《节能机电设备（产品）推荐目录》推荐的系列电机。 3、电机效能标准规范应符合GB18613-2012《中小型三相异步电动机能效限定值及能效等 级》标准，不得采用已经列为淘汰目录的产品。 4、电机为连续工作制，绝缘等级为F级，防护等级不低于IP54。 5、电动机冷却方式为全封闭自扇冷式。 6、电机允许满载全压直接启动，正常启动允许冷态连续启动2次，热态连续启动1次。电 动机启动电流倍数不大于6倍额定电流。 7、在设计的环境温度下，电动机应能承受所有热应力和机械应力。 8、电机前、后轴承必须配有再润滑装置（即注入和排出润滑脂装置）。 五、提供技术资料 1、电动机出厂试验报告及产品合格证 2、电动机安装使用说明书 六、质量保证
电动机检修技术规范 目录 1 主题内容与适用范围 2 引用标准 3 电动机的检修周期 电动机的大修周期 电动机的小修周期 4 电动机的检修项目 大修项目 小修项目 5 电动机的检修工艺及质量标准 大修前的准备工作 电动机的解体 定子的检修及质量标准 转子的检修及质量标准 轴承的检修及质量标准 6 电动机的组装、试运及验收 电动机的组装 电动机的试验 电动机的试运及验收 7 电动机线圈重绕工艺 线圈重绕准备 制作绕线模和线圈 下线与整形 试验检查 浸漆与烘干 8 电动机常见故障及捧除 前言
本标准规定了神化阳光发电公司电动机的小修、大修、特殊项目检修的一般原则和方法。 下列人员应熟悉或掌握本规程全部或部分内容： 1.生产副厂长、总工程师、副总工程师。· 2.检修分厂电气副主任、电气专责。 3.检修分厂电气检修班长及电气检修人员。 1 主题内容与适用范围 本规程规定了我厂电动机的标准大、小修项目及质量验收标准等内容，适用于我厂各电动机的 检修。 2 引用标准 下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性 SD230—87发电厂检修规程 GB755—87旋转电机基本技术要求 3 电动机的检修周期 电动机的大修周期 机组所属的主要高低压电动机(含直流电动机)随该机组同时大修备用时间长的电动机、机组所属闸门电动机，可适当延长大修周期 其它公用系统电动机，每三年大修一次 临时性大修由电机运行情况决定。 新安装电动机投运一年后大修一次。
防护等级为开启式的电动机每两年大修一次。 电动机电气预防性试验 电动机的组装、试转与验收。 小修项目 打开电动机非负荷端端盖及前后轴承盖检查，必要时更换轴承油。测量定转子空气隙及非负荷端内电动机的小修周期 机炉所属的高、低压电动机随机组小修进行。 上述各电动机每六个月至一年小修一次，遇有大修则小修不另进行。 4 电动机的检修项目 大修项目 电动机解体与清除灰尘、污垢。 定子的检修。 转子的检修。 轴承的检修。 冷却系统的检修。 风扇及导风环的间隙。 清扫过滤器及通风道，用压缩空气吹灰。 检查滑环、电刷、刷架、举刷装置及换向器、适量更换电刷。 检查清理接线盒，紧固地脚螺丝及支持瓷瓶，测量定转子绕组的直流电阻及绝缘。

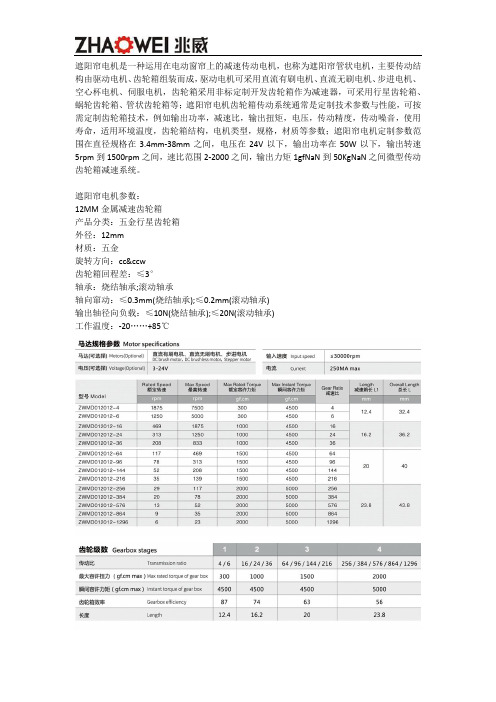

概述 智能电动窗帘是通过电动窗帘电机来带动窗帘延着轨道来回运动，或者通过一套机械装置转动百叶窗，并控制电机的正反转来实现的。其核心就是电动窗帘电机，所以，电动窗帘电机对电动窗帘的意义不言而喻。在于传动电机是进过精心设计，开发而成，选择一款参数接近设计窗帘管状电机的参数齿轮减速机，进行二次开发而成。 参数介绍 12MM金属减速齿轮箱 产品分类：五金行星齿轮箱 产品型号：ZWMD012012 产品规格：Φ12MM产品 电压：3-12V（可定制） 空载转速：7-2381 rpm（可定制） 空载电流：70-80 mA MAX（可定制） 负载转速：5-1525 rpm（可定制） 减速比：4-1296:1（可定制）
