配气机构教案

配气机构功用教案标题：配气机构功用教案教学目标：1. 理解配气机构的基本概念和构成要素。

2. 掌握配气机构的主要功用和作用。

3. 能够分析和比较不同类型的配气机构，理解其优缺点。

教学时长：单节课时（约45分钟）教学准备：1. 教师准备好PPT演示文稿，展示配气机构的构成要素和不同类型的示意图。

2. 学生课前准备好教材和笔记本。

3. 准备案例，以便学生在课堂上能够运用所学知识进行分析和讨论。

教学内容和步骤：1. 导入（5分钟）：- 引入教学主题，说明学习配气机构的重要性和实际应用。

- 提问学生是否知道配气机构是什么，让学生简单描述其功能。

2. 基本概念介绍（10分钟）：- 通过PPT演示展示配气机构的构成要素，如凸轮轴、摇臂、气门等。

- 解释配气机构的基本概念和主要构成部分，并强调不同构造的可能性。

3. 功用和作用（20分钟）：- 分组讨论：将学生分为小组，每组选择一种配气机构类型进行研究。

- 演示和讨论：每组向全班介绍已选择的类型，并说明其主要功能和作用。

- 比较分析：引导学生在小组内进行不同类型配气机构的比较分析，包括优缺点。

4. 案例分析（10分钟）：- 提供一个具体的案例，要求学生运用所学的知识来进行分析。

- 引导学生讨论案例中所采用的配气机构的优点和限制。

5. 总结与检测（5分钟）：- 教师对本节课的内容进行总结，强调配气机构的重要性和应用。

- 布置作业：要求学生写一个简短的段落，总结配气机构的功用和作用。

教学延伸：1. 鼓励学生独立研究不同类型的配气机构，并了解其在不同领域的应用。

2. 引导学生探索现代汽车引擎的配气机构设计，并与传统设计进行比较。

3. 提供更多实例和案例，让学生运用所学知识进行深入分析和讨论。

配气机构》教学设计《一、教学内容1、课题：第三章配气机构2、课型：新课3、使用教材：中国劳动出版社出版周若柔主编全国技工学校汽车专业教材《汽车构造》4、授课教师：徐丹5、教学重点：配气机构主要零部件的功用和结构特点；配气相位和气门间隙的作用；气门间隙的检查与调整； 6、教学难点：配气相位分析；气门间隙的两次调整法； 7、教学课时：2次课二、教学对象分析教学对象是汽车运用与维修专业二年级学生，该班大部分学生学习积极性很高，对专业知识的求知欲很强，上课比较认真，在前面的实操训练中，每个同学都能认真操作，基本都能达到每个项目的实训要求。

三、教学目标1、认知目标a) 知道配气机构的功用和型式；b) 知道配气机构主要零部件的结构特点； c) 能说出配气相位的概念；d) 知道气门间隙的作用和技术标准； 2、能力目标3、情感目标培养学生的动手操作能力和安全文明操作意识；培养学生的团队协作能力；学会气门间隙的检查与两次调整法；知道使用塞尺检查气门间隙的技巧；知道确定发动机第一缸活塞处于压缩行程上止点的方法；能正确判别多缸发动机点火顺序。

四教学方法理论与实操相结合的一体化教学、模块化教学五、教学过程和教学活动复习旧课复习：发动机的工作原理导入新课从发动机工作原理中的进、排气门开启和关闭现象引入配气机构的概念。

- 1 -第三章配气机构第一部分：理论讲解1、配气机构概述配气机构的功用气门间隙过小时，虽然噪音小，但运转中会因气门受热膨胀而使气门关闭不严引起漏气，使气门和气门座口过热而烧蚀。

尤其是柴油机，如果气门间隙太小，还会导致汽缸压缩压力不足，从而降低了发动机功率，严重时起动困难(柴油机是靠压缩点火)。

同时，气门间隙过小还会导致可燃混合气燃烧不完全，从而使尾气排放中的HC含量明显增高。

气门间隙过大、气门晚开早闭，不但工作噪音大，而且会造成进气不足和排气不净，出现活塞下行时，混合气仍在继续燃烧现象，使发动机(尤其排气岐管处)过热，降低发动机功率，增加了燃料消耗。

配气机构课程设计一、教学目标本课程旨在让学生了解和掌握配气机构的基本原理、组成及工作过程，培养学生分析和解决实际问题的能力。

具体目标如下：1.知识目标：（1）掌握配气机构的基本原理及作用；（2）了解配气机构的组成及其各部分的功能；（3）熟悉配气机构的工作过程及其影响因素。

2.技能目标：（1）能够画出配气机构的结构示意图；（2）能够分析配气机构的工作原理及性能；（3）能够运用所学知识解决实际问题。

3.情感态度价值观目标：（1）培养学生对配气机构的兴趣，激发学生学习热机事业的激情；（2）培养学生珍惜能源、保护环境的意识；（3）培养学生勇于探索、创新的精神。

二、教学内容本课程的教学内容主要包括配气机构的基本原理、组成、工作过程及其相关应用。

具体安排如下：1.第一课时：配气机构的基本原理及作用（1）介绍配气机构的概念；（2）讲解配气机构的工作原理；（3）分析配气机构在发动机中的作用。

2.第二课时：配气机构的组成及其各部分的功能（1）介绍配气机构的组成；（2）讲解各组成部分的功能及作用；（3）分析各部分相互之间的关系。

3.第三课时：配气机构的工作过程及其影响因素（1）讲解配气机构的工作过程；（2）分析影响配气机构工作性能的因素；（3）探讨如何优化配气机构的工作性能。

4.第四课时：配气机构的应用及实例分析（1）介绍配气机构在发动机中的应用；（2）分析实际发动机中配气机构的工作情况；（3）分析配气机构在发动机性能提升中的作用。

三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用以下教学方法：1.讲授法：讲解配气机构的基本原理、组成、工作过程等基本知识；2.讨论法：学生讨论配气机构在各领域中的应用及其影响因素；3.案例分析法：分析实际发动机中配气机构的工作情况，培养学生解决实际问题的能力；4.实验法：安排实验课程，让学生亲身体验配气机构的工作过程，增强实践操作能力。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：选用权威、实用的配气机构教材；2.参考书：提供相关领域的参考书籍，拓展学生知识面；3.多媒体资料：制作精美的PPT、视频等多媒体资料，提高学生的学习兴趣；4.实验设备：准备相应的实验设备，让学生能够亲身体验配气机构的工作过程。

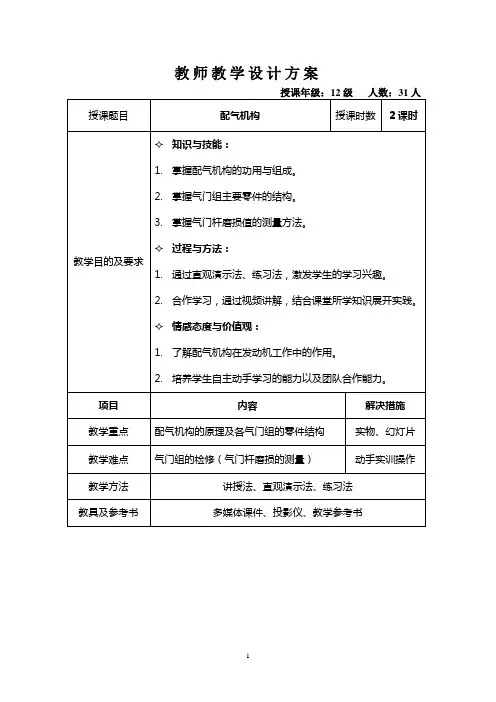

教师教学设计方案教师教学设计方案（二）配气机构分类及工作原理15分钟一、分类侧置气门式下置式二气门式顶置气门式中置式多气门式顶置式二、配气机构的工作原理根据图片及视频，引导分析出配气机构的工作原理学生根据老师的分析讲解，能够复述配气机构的工作原理教师教学设计方案气门间隙：定义：发动机冷态装配时，气门杆的尾端与传动机构摇臂或挺柱间留有的适当间隙设问：为什么要留有气门间隙？学生分析得出结论：气门间隙是为了防止气门受热后膨胀引起气门关闭不严，造成发动机在压缩和做工冲程漏气，功率下降。

（3）气门导管作用：安装于汽缸盖上起导向、导热作用,同时保证气门准确落座.（4）气门座定义：气缸盖上与气门锥面相贴合的部位称气门座。

作用：气门座与气门头部共同对气缸起密封作用，因磨损严重，通常在气缸盖上安装气门座圈。

（5）气门弹簧作用：在于当气门关闭时，保证气门与气门座之间的密封，在气门开启时，保证气门不因运动时产生的惯性力而脱离凸轮。

教师给出气门间隙的定义，并设问学生分析讨论得出结论教师教学设计方案教学环节教学内容备注（五）气门组的检修理论气门杆磨损的测量气门杆磨损的测量：测量气门杆的磨损程度。

用千分尺测量气门杆上、中、下三个部位。

通常将测量结果与气门杆尾部未磨损部分对比，若超过0.04mm，或用手触摸有明显的阶梯形感觉时，应更换气门。

千分尺的使用方法：（1）在固定套管上读出与微分套筒相邻近的刻线数值。

从固定套管中线上侧读出整数，从中线下侧读出0.5mm的小数。

（2）在从微分筒上找出与固定套管的中线对齐的刻线，将此刻线乘以千分尺的精度0.01mm就是小于0.5mm的小数部分的读数。

（3）最后以上几部分相加即为测量值。

教师在学生进行测量之前，向学生讲解千分尺使用的注意事项。

学生通过测量圆珠笔的直径，老师引导、讲解千分尺的使用和读数方法。

教师讲解千分尺的使用方法及检测方法教学环节教学内容备注千分尺使用例题：【例】读出图中外径千分尺所示的读数5+ 27 ×0.01=5.27mm练习：0.5+2×0.01=0.52mm1+0.5+28×0.01=1.78mm 通过例题教师讲解学生通过练习题，进一步掌握千分尺的读数方法。
