电动汽车换电站设计方案

电动汽车换电站设计方案报告北京航天光华电子技术有限公司 201603301 概述电动汽车换电站是为电动汽车的动力电池提供快速更换的能源站。

电动汽车为了连续行驶就要求其电能得到补充。

电能的补充可以分为整车充电（快速充电，常规充电和慢速充电）和电池快速更换两种，本电动汽车换电站就是为实现后者功能而设计的。

2 硬件系统方案电动汽车换电站主要由自动化电池仓库、电池举升装置、汽车定位系统、换电平台、换电装置、物流小车、监控系统等组成，其中自动化电池仓库，是由立体货架、有轨巷道堆垛机、出入库托盘输送机系统、检测条码阅读系统、通讯系统、自动控制系统等组成；监控系统是实现对整个换电站的监控，主要包括配电监控系统、烟雾和视频安保监视系统。

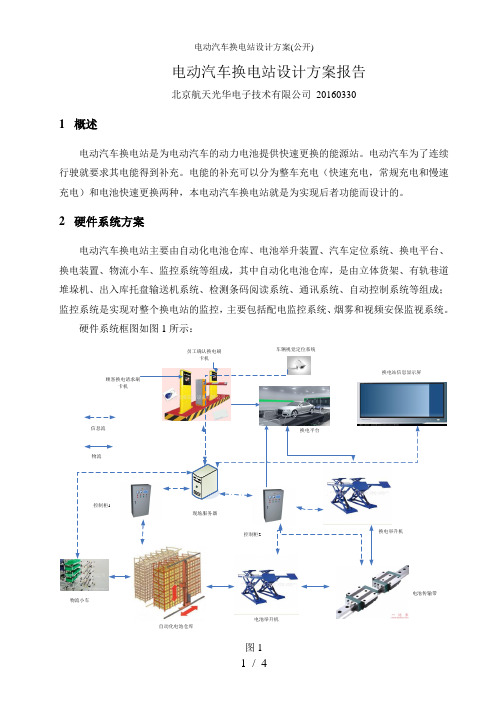

硬件系统框图如图1所示：顾客换电请求刷卡机员工确认换电刷车辆视觉定位系统换电站信息显示屏换电平台换电举升机电池传输带电池举升机自动化电池仓库物流小车信息流物流现场服务器控制柜1控制柜2图1其中，电池举升机、电池传送带、换电举升机、换电平台组成一个换电工位，根据需求，一个换电站可建设多个换电工位，一套自动化电池仓库可为若干个换电工位复位。

车辆视觉定位效果如图2~5所示，经测试，其中定位误差小于5mm。

图2图3图4图53软件方案根据系统设计，换电站软件采用C/S架构，主要完成对换电流程控制、换电站信息监控、物流配送及本地数据上传等功能，其中换电部分软件控制流程图如图6所示。

图6物流配送部分软件主要是根据出入库单完成电池的出入库，软件流程图如图7所示。

图7。

换电站建设运营方案一、前言随着电动汽车的普及和发展，电动汽车充电基础设施的建设和运营变得越来越重要。

换电站作为电动汽车充电基础设施的重要一环，不仅可以提供快捷方便的充电服务，还可以有效解决电动汽车续航里程短、充电时间长等问题，是电动汽车的重要补充充电方式。

因此，换电站的建设和运营对推动电动汽车的发展和推广具有重要意义。

本文将针对换电站的建设和运营，提出一套完整的方案。

二、换电站的建设1. 地点选择换电站的地点选择是关键的一步，需要考虑到电动汽车的使用需求、消费者的出行习惯、交通状况等多方面因素。

一般来说，换电站可以选择在汽车充电需求较大的地区，比如商业中心、写字楼区域、大型购物中心等地方。

同时，也可以考虑在高速公路、城市主干道等便于大面积用户接触的地方建设换电站，以提供更广泛的服务。

2. 设施规划换电站的设施规划需要充分考虑用户的使用需求和操作方式。

一般来说，换电站应该包括有充电桩、换电设备、停车位、客户休息区等基本设施。

此外，还可以根据实际情况考虑增加一些特色设施，比如便利店、咖啡厅等服务设施，为用户提供更加便利的服务体验。

3. 设备采购换电站的设备采购是关键的一环，需要选择高质量、高可靠性的设备。

充电桩和换电设备是换电站的核心设备，需要选择性能稳定、操作简便、故障率低的产品。

此外，还需要考虑设备的兼容性和通用性，以便满足不同类型电动汽车的充电需求。

4. 环境规划换电站的环境规划需要充分考虑到周边环境的影响，比如噪音、污染等。

需要采取一系列措施进行环境保护，保证换电站的设施设备运行不会对周边环境造成影响。

5. 安全规划换电站的安全规划是非常重要的，需要满足相关的消防、安保等要求。

需要在换电站周边设置消防设备、监控设备等，保障换电站的使用安全。

三、换电站的运营1. 服务规划换电站的服务规划是非常重要的，需要提供快捷、便利的充电换电服务。

可以考虑提供24小时不间断服务，为用户提供全天候的充电换电服务。

电动汽车电池更换站设计规范1.范围本规范规定了电动汽车锂电池更换站的设计原则。

本规范适用于电动汽车锂电池更换站新建、扩建和改建工程的设计。

2.规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注明日期的应用文件，其随后所有的修订单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本规范。

GB/T 2900.1 电工术语基本术语GB 3096 声环境质量标准GB/T 3730.1-2001 汽车和挂车类型的术语和定义GB 4208 外壳防护等级(IP 代码)GB 5749 生活应用水卫生标准GB 6067 起重机械安全规程GB/T l2325-2003 电能质量供电电压允许偏差GB 12348 工业企业厂界环境噪声排放标准GB/T 14549-1993 电能质量公用电网谐波GB/T 15945-1995 电能质量电力系统频率允许偏差GB/T 18487.1-2001 电动车辆传导充电系统一般要求GB/T 18487.3-2001 电动车辆传导充电系统电动车辆交流/直流充电机（站）GB/T 18663.1－2008公制系列和英制系列的试验机柜、机架、插箱和机箱的气候、机械试验及安全要求GB 50011 建筑抗震设计规范GB 50016 建筑设计防火规范GB 50034 建筑照明设计标准GB 50052 供配电系统设计规范GB 50053 10kV及以下变电站设计规范GB 50054 低压配电设计规范GB 50057 建筑物防雷设计规范GB 50058爆炸和火灾危险环境电力装置设计规范GB 50059 35～110kV变电所设计规范GB 50060 3 110kV高压配电装置设计规范GB 50116 火灾自动报警系统设计规范GB 50140 建筑灭火器配置设计规范GB 50150 电气装置安装工程电气设备交接试验标准GB 50191 构筑物抗震设计规范GB 50217 电力工程电缆设计规范GB 50229 火力发电厂与变电站设计防火规范GB 50260 电力设施抗震设计规范GBZ 1 工业企业设计卫生标准GBJ 19 采暖通风与空气调节设计规范GBJ 140 建筑灭火器配置设计规范DL 408 安全工作规程(发电厂和变电所电气部分)DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 621-2007 交流电气装置的接地DL/T 782-2001 110kV及以上送变电工程启动及竣工验收规程DL/T 995-2006 继电保护和电网安全自动装置检验规程DL 5000 火力发电厂设计技术规定DL 5027 电力设备典型消防规程DL/T 5149-2001 220kV～550kV变电所计算机监控系统设计技术规程DL/T 5056-2007 变电所总布置设计技术规程DL/T 5390-2007 火力发电厂和变电站照明设计技术规定QC/T 413-2002 汽车电气设备基本技术条件SDJ5-85 高压配电装置设计技术规程Q/GDW 214-2008 变电站计算机监控系统现场验收管理规程Q/GDW 233-2009 电动汽车非车载充电机通用技术要求Q/GDW 234-2009 电动汽车非车载充电机电气接口规范Q/GDW 235-2009 电动汽车非车载充电机通信协议Q/GDW 238-2009 电动汽车充电站供电系统规范电动汽车充电设施建设技术导则电动汽车电池更换站技术导则3.总则3.0.1 电池更换站的设计应遵循“统一标准、统一规范、统一标识、优化分布、安全可靠、适度超前”的原则。

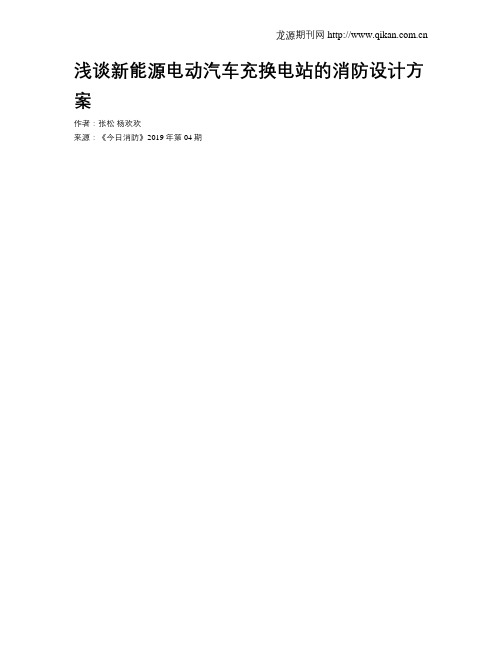

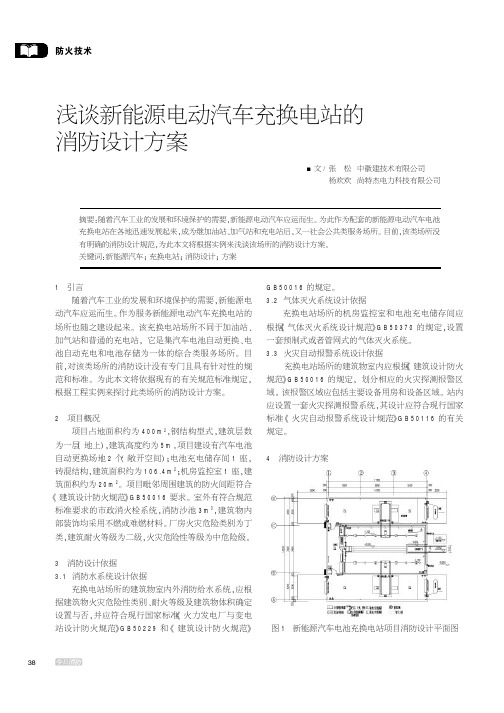

浅谈新能源电动汽车充换电站的消防设计方案作者：张松杨欢欢来源：《今日消防》2019年第04期摘要：随着汽车工业的发展和环境保护的需要，新能源电动汽车应运而生。

为此作为配套的新能源电动汽车电池充换电站在各地迅速发展起来，成为继加油站、加气站和充电站后，又一社会公共类服务场所。

目前，该类场所没有明确的消防设计规范，为此本文将根据实例来浅谈该场所的消防设计方案。

关键词：新能源汽车; 充换电站; 消防设计; 方案1 ; 引言随着汽车工业的发展和环境保护的需要，新能源电动汽车应运而生。

作为服务新能源电动汽车充换电站的场所也随之建设起来。

该充换电站场所不同于加油站、加气站和普通的充电站，它是集汽车电池自动更换、电池自动充电和电池存储为一体的综合类服务场所。

目前，对该类场所的消防设计没有专门且具有针对性的规范和标准。

为此本文将依据现有的有关规范标准规定，根据工程实例来探讨此类场所的消防设计方案。

2 ; 项目概况项目占地面积约为400m2，钢结构型式，建筑层数为一层（地上），建筑高度约为5m。

项目建设有汽车电池自动更换场地2个（敞开空间）;电池充电储存间1座，砖混结构，建筑面积约为106.4m2;机房监控室1座，建筑面积约为20m2。

项目毗邻周围建筑的防火间距符合《建筑设计防火规范》GB50016要求。

室外有符合规范标准要求的市政消火栓系统，消防沙池3m3，建筑物内部装饰均采用不燃或难燃材料。

厂房火灾危险类别为丁类，建筑耐火等级为二级，火灾危险性等级为中危险级。

3 ; 消防设计依据3.1 ;消防水系统设计依据充换电站场所的建筑物室内外消防给水系统，应根据建筑物火灾危险性类别、耐火等级及建筑物体积确定设置与否，并应符合现行国家标准《火力发电厂与变电站设计防火规范》GB50229和《建筑设计防火规范》GB50016的规定。

3.2 ;气体灭火系统设计依据充换电站场所的机房监控室和电池充电储存间应根据《气体灭火系统设计规范》GB50370的规定，设置一套预制式或者管网式的气体灭火系统。

电动汽车充换电站规划与布局优化研究随着全球对环境保护意识的增强以及能源结构调整的推进，电动汽车逐渐成为替代传统燃油汽车的重要选择。

然而，电动汽车的普及程度受制于充电基础设施的建设和布局，因此电动汽车充换电站的规划与布局优化也就显得尤为重要。

一、充换电站规划1. 基于市场需求的规划充换电站的规划应当基于市场需求的分析和预测。

通过对当地电动汽车销量、使用情况以及市场调研数据的收集和分析，可以确定建设充换电站的数量和位置。

同时，应根据不同地区的用电需求和充电习惯制定合理的规划方案。

2. 考虑充电设施的配套设备充换电站规划还需要考虑配套设备的布局。

充电桩、充电接口、储能设备等等配套设施的设计和布局应与充换电站主体结合，确保充电设施的稳定运行和高效利用。

此外，还应考虑充电设施的安全性和操作便利性，以便提供良好的用户体验。

3. 完善的充电网络布局在充换电站规划过程中，应特别关注充电网络的布局。

充换电站之间应合理分布，形成网络覆盖。

充电网络的布局应满足不同地区的用电需求，避免出现充电难、无法满足用户需求的情况。

同时，充电网络的建设应考虑电力供给、电能调度等技术问题，确保充电设施的高效运行。

二、充换电站布局优化策略1. 多种类型充电设备的协同利用在充换电站的布局中，可以采用多种类型充电设备的协同利用策略。

例如，布局一定数量的快充桩和慢充桩，在满足用户迅速充电需求的同时，也保证了充电设备的高利用率。

2. 路径优化和智能导航充换电站布局还应考虑道路交通状况和用户出行习惯，优化充电站的路径布局。

通过利用智能导航系统为用户提供最佳的充电路径，减少用户寻找充电站和排队等待的时间，提高用户体验。

3. 跨行业合作充换电站布局的优化还需要跨行业合作。

与商场、酒店、加油站等不同类型的场所进行合作，将充电站融入其中，形成充电网络。

这种合作可以提高充电站的可见性和便利性，并吸引更多用户使用电动汽车。

4. 数据分析与智能管理充换电站布局优化还需要基于数据分析和智能管理。

电动汽车换电站设计方案电动汽车换电站是指为电动汽车提供电池更换服务的设施。

随着电动汽车的快速发展，电池充电和续航能力一直是电动汽车发展的瓶颈。

电动汽车换电站的建设可以有效解决电动汽车充电时间长、续航里程短等问题，提高电动汽车的使用便利性和普及度。

本文将对电动汽车换电站的设计方案进行详细介绍。

一、选址规划1.交通便利：电动汽车换电站的选址应尽量靠近道路交通要道，方便电动汽车进出。

2.充电桩需求：根据附近的电动汽车数量和需求预计，确定充电桩的数量。

充电桩的分布应均匀，方便用户使用。

3.整体规划：电动汽车换电站应有足够的停车位和充电桩空间，并考虑展车和售后服务的区域。

二、建筑设计1.建筑外观：电动汽车换电站的建筑外观应简洁、现代化，符合环保理念。

可以选择大面积的玻璃幕墙和绿色植被进行装饰，提高建筑的美观性。

2.建筑面积：建筑面积应根据需求进行合理规划，包括充电桩区域、维修保养区域、展车区域、停车位等。

同时，要考虑到未来的扩张需求。

3.空调系统：电动汽车换电站的室内空调系统应根据站点的面积和人流量进行设计，保证室内温度适宜，并能有效节能。

三、设备配备1.充电设备：选用高效、稳定的充电桩，能够快速充电、保证电池安全。

充电设备应考虑到不同型号电动汽车的充电需求，并提供兼容的接口。

2.换电设备：选用高质量、高效率的电池更换设备，能够快速完成电池更换，保证更换过程的安全和可靠性。

同时，更换设备应具备自动化功能，减少人工操作。

3.后台管理系统：建议搭建一个后台管理系统来管理电动汽车换电站的运行，包括充电桩的监控、维护、统计充电数据等功能，提高管理效率和用户体验。

四、安全措施1.火灾防护：采用先进的火警报警系统，安装自动灭火装置，保证换电站的消防安全。

2.防盗防破坏：安装监控摄像头，保证换电站的安全性，及时发现异常情况并进行处理。

3.安全培训：对工作人员进行安全培训，提高工作人员的安全意识，减少事故发生的可能性。

4.应急设备：备有一定数量的备用电池，以备电池出现故障或其他问题时进行更换。

新能源汽车充换电站系统设计随着环保意识的不断提高，新能源汽车的市场需求也日益增长。

但是由于其充电时间较长、续航里程不足等问题，新能源汽车的普及程度还比较低。

因此，建设足够数量和方便快捷的充换电站是新能源汽车普及的关键。

充换电站的系统设计将会直接影响到新能源汽车的使用效率和用户体验，因此需要充分考虑各方面因素。

一、充换电站的类型选择充换电站主要分为纯电动汽车充电站和纯电动汽车换电站两种类型。

纯电动汽车充电站主要用于为新能源汽车进行电量充电，其通常需要较长的充电时间。

而纯电动汽车换电站则将车载蓄电池全部更换，可以在较短时间内完成电池充电和更换，因此适用于需要长时间连续使用的场景。

二、充换电站的布局设计充换电站的布局设计应充分考虑周边环境，确保其可以方便快捷地为新能源汽车提供服务。

具体包括充换电站与主干道的距离、入口和出口的设置以及交通流线等。

三、充换电站的充电功率设计充换电站的充电功率设计关系到充电的速度和安全性。

根据新能源汽车电量消耗的速度和用户需求，应该确定充电功率的大小。

同时，需要考虑到充电桩的数量、电源的供应、充电设备的可靠性和安全性等多个方面因素。

四、充换电站的充电桩设计充换电站的设计离不开充电桩的设计。

应根据新能源汽车的需求，设置不同种类的充电桩。

例如，在城市快速充电站中，需要将充电桩的功率设置得较高，以满足新能源汽车在行驶途中需要几分钟充电的需求。

而在旅游景区或停车场充电站等场所，可以设置较低功率的充电桩，满足普通用车的充电需求。

五、充换电站管理系统的设计充换电站管理系统需要实现对充电桩、电量、费用、充电时间等信息的管理。

需要开发强大的后台系统，包括数据采集、信息处理、数据存储、报表分析、计费管理等多个功能模块。

六、充换电站维护与服务为了保证充换电站的可靠性和使用效率，需要定期对充电设备进行维护和检修。

此外，还需要为用户提供良好的服务，如为用户提供车辆充电信息、提供新能源汽车销售、保险等相关服务。

目次1总则 (1)2术语 (2)3基本规定 (3)4接入系统条件 (4)4.1电网概况 (4)4.2充换电设施概况 (4)5一次系统设计 (5)5.1一般原则 (5)5.2充换电设施负荷及配电变压器容量计算 (5)5.3接入电网原则 (7)5.4接地方式 (8)5.5无功补偿 (8)5.6潮流和短路电流计算 (8)5.7主要设备选择 (9)5.8电能质量 (10)6二次系统设计 (11)6.1一般原则 (11)6.2继电保护及安全自动装置 (11)6.3通信及自动化 (11)6.4电能计量 (12)1总则1.0.1为规范电动汽车充换电设施接入配电网设计，保障电动汽车充换电设施和配电网的安全可靠运行，制定本标准。

1.0.2本标准适用于电动汽车充换电设施接入110kV及以下配电网设计。

建于用户内部（包括电源用户）的充换电设施可参照此标准执行。

1.0.3电动汽车充换电设施接入配电网设计除应符合本标准外，尚应符合国家及行业现行有关标准的规定。

1.0.4本标准中使用的术语定义符合现行国家标准《电动汽车充换电设施术语》GB/T29317。

2术语2.0.1配电站distribution station在中低压配电网中，用于接受并分配电力、并将10（20）kV变换为380V电压的供电设施的总称。

2.0.2接入点point of common coupling电动汽车充换电设施接入配电网的连接处。

3基本规定3.0.1电动汽车充换电设施接入配电网设计应遵循资源节约、环境友好、安全可靠原则，设计中应积极采用新技术、新材料、新工艺。

3.0.2电动汽车充换电设施接入配电网所需线路走廊、地下通道、配电站址等供电设施用地应纳入城乡总体规划，与配电网规划相协调。

3.0.3充换电设施接入配电网应考虑电动汽车及充换电技术发展趋势，满足用户便利出行的需求。

4接入系统条件4.1电网概况4.1.1电网概况内容应包括电网现状和负荷现状。

4.1.2电网现状分析应包括充换电设施拟接入电压等级电网的接线方式、充换电规模、相关电压等级出线间隔预留及扩建条件、线路型号及长度、线路走廊条件、配网设备负载情况等。

换电项目实施方案一、项目背景。

随着电动汽车的普及，换电站的建设成为了解决电动汽车续航里程和充电时间等问题的重要途径。

本项目旨在制定一套科学合理的换电项目实施方案，以满足日益增长的电动汽车用户对快速、便捷充电服务的需求。

二、项目目标。

1. 建设换电站网络，覆盖城市主要交通枢纽和高速公路沿线；2. 提供高效、安全、便捷的换电服务，满足用户对电动汽车充电的需求；3. 提升电动汽车用户的使用体验，促进电动汽车的普及和推广。

三、项目实施方案。

1. 场地选址，选择交通便利、用电容量充足的地点，如加油站、停车场等，确保换电站的便捷性和可靠性；2. 设备选型，选用高品质的换电设备，确保换电效率和安全性，提高用户体验；3. 技术支持，引入先进的智能化管理系统，监控设备运行情况，提前预警并及时处理故障；4. 安全保障，建立完善的安全管理制度，确保换电过程中的安全，减少事故风险；5. 用户体验，提供24小时不间断的换电服务，简化换电操作流程，提高用户满意度；6. 环保节能，推广使用可再生能源，减少对环境的影响，提高换电站的可持续发展能力。

四、项目实施步骤。

1. 前期准备，调研市场需求，确定换电站选址，制定实施计划；2. 设备采购，选定合适的换电设备供应商，进行设备采购和安装；3. 技术培训，对换电站工作人员进行专业培训，确保设备操作和维护的专业性；4. 安全检查，对换电站设备进行安全检查和测试，确保设备运行稳定；5. 宣传推广，通过各种渠道宣传换电站的开放，提高用户知晓度和使用率；6. 运营管理，建立健全的换电站运营管理制度，确保换电站的正常运行和服务质量。

五、项目效益。

1. 提高电动汽车用户的使用便捷性，增加用户粘性，促进电动汽车的销售和使用；2. 降低电动汽车的充电成本，提高电动汽车的市场竞争力；3. 推动电动汽车产业链的发展，促进相关产业的蓬勃发展；4. 减少传统燃油车辆对环境的污染，促进环保和可持续发展。
