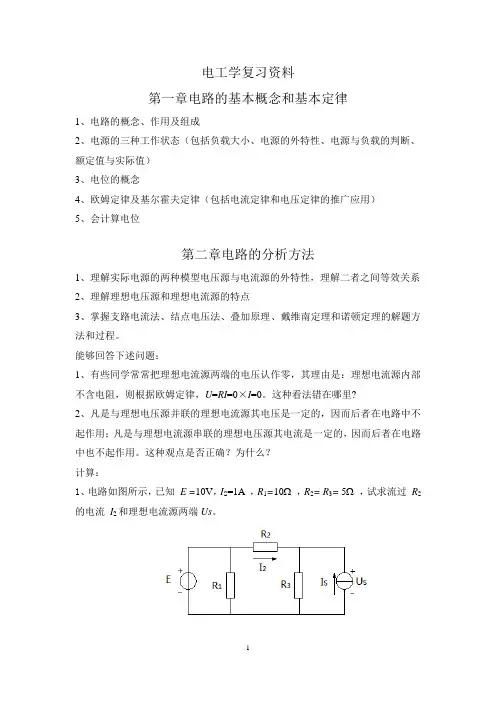

电工学复习资料

电工学复习资料浏览次数：15次悬赏分：20 |离问题结束还有13 天7 小时|提问者：月般小夜曲电工学复习资料一、填空题电路是指为《》提供路径的总体，它是由《》、《》、《》、《》四部分所组成。

电动势是衡量电源内部将《》转换成《》的本领的物理量。

在闭合电路中，电流与电源电动势成《》，与总电阻成《》。

正弦交流电的三要素为《》、《》和《》。

两个频率为50HZ的交流电压，当它们的相位差为/6时，则它们的初相之差《》。

交流电电流的最大值为14.14A，周期为0.2S，则它的有效值为《》，频率为《》。

一个额定电压220V，功率为1KW的电炉丝，该电炉丝的电阻应为《》Ω，通过的电流是《》A。

三相四线是由《》和《》组成的供电系统。

相电压是指与《》之间的电压；线电压是指《》与《》之间的电压，且Ul=《》Up。

三相负载采用星形连接，若负载对称时，Ul《》Up，Il《》Ip。

10、某小型单相变压器共有两个绕组：220V/36V，如果高压绕组是1000匝，低压绕组的匝数是《》，它们的电流比是《》。

11、三相异步电动机主要由《》和《》组成，其转子又称《》式转子。

12 、三相异步电动机的转子转速总是《》同步转速。

13、完整、纯净的晶体结构的半导体称为《》半导体。

14、N型半导体是在纯净的半导体硅中掺入《》价的磷元素。

P型半导体是在纯净的半导体有硅中掺入《》价的硼元素。

15、晶体三极管发射极电流、集电极电流及基极电流之间的关系是《》。

16、整流电路的整流管是利用晶体二极管的《》导电性。

17、单相半波整流电路中利用了《》只晶体二极管，单相桥式整流电路中利用了《》之晶体二极管。

18、利用整流电路可以把《》电转换为《》电。

19、最简单的滤波电路时是由《》电路或《》电路构成。

20、滤波的原理是把整流后的《》电流变得平稳。

滤出整流后的《》成分。

电容滤波电路和电感滤波电路都能使负载得到《》电。

1、如果流过元件的电流实际方向与参考方向一致，则电流 零；电流实际方向与参考方向不一致时，电流为 零。

若电流的参考方向假设为由电压的“－”极指向“＋”极，则称电压电流为 参考方向。

2、电路中两点间的电压就是两点间的 差，电压的实际方向是从 点指向 点。

3、应用支路电流法分析求解电路时，若电路网络有n 个结点，b 条支路，则应列 个KCL 方程； KVL 方程。

4、叠加原理的内容是：在 电路中，任一支路电流（或电压）都是电路中各独立电源 时在该支路产生的电流（或电压）的 。

5、若电阻R 1>>R 2， R 1与R 2并联，则 的分流作用可以忽略。

的分压作用可以忽略。

6、一个有源二端网络，测得其开路电压为18V ，短路电流为3A ，则其戴维宁等效电压源中的电动势E ＝ V ；内电阻R 0＝ Ω 。

7、正弦交流电的三要素是 、 和 。

8、如果正弦交流电压的瞬时表达式为V t u )45314sin(3110-=，那么它的相量是=U伏；频率是f = 赫兹。

9、线性电感元件的感抗随频率增加而 ，在直流电路中电感元件相当于 。

10、线性电容元件的容抗随频率增加而 ，在直流电路中电容元件相当于 。

11、在纯电阻交流电路中，电压与电流的相位关系是 ；在纯电感交流电路中，电压与电流的相位关系是 ；在纯电容交流电路中，电压与电流的相位关系是 。

12、电感元件特性方程的相量形式是 ，电容元件特性方程的相量形式是 。

13、RL 串联正弦工频电路中，Z=5+j9.42Ω，则该电路的电阻R= ，电感L ＝ ；RC 串联正弦工频电路中，Z=2-j0.318Ω，则该电路的电阻R= ，电容C ＝ 。

14、某交流二端网络的端电压V t u )sin(2100ω=，输入的电流A t i )120sin(250-=ω则此网络的性质是 。

15、在电力工业中，通常在广泛应用的感性负载电路中，并入静电电容器（设置在用户或变电所中），可以提高 。

并入电容以后电流 （增大、减小）了。

16、RLC 串联谐振电路的谐振条件是 =0 。

RLC 串联谐振电路的谐振频率ωo = 。

17、通常说电路负载过大是指 过大，而负载电阻 。

18、阻抗为8Ω的负载经变压器变换后，其等效阻抗为512Ω，该变压器的变比为 。

19、两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同()21f f >的两电源上，此时电磁铁中的磁通1φ和2φ的关系是 。

20、电流互感器主要是用来 ，使用时 电路是不允许断开的，为了使用安全起见，电流互感器铁心及二次绕组的一端应该接地。

21、三相异步电动机旋转磁场的旋转方向和 一致。

要改变三相异步电动机的转向，只要 。

22、某三相异步电动机的额定转速为1470r/min ，则该电动机的磁极数为 极，同步转速为 ，转差率为 。

电源频率为50Hz 。

23、异步电动机旋转磁场的转速n 0决定于和。

二．分析题1．为了测量某直流电机励磁线圈的电阻R ，采用了图示的“伏安法”。

电压表读数为220V ，电流表读数为0.5A ，试求线圈的电阻R ；如果在实验时有人误将电流表当作电压表，并联在电源上，其后果如何？已知电流表的量程为10A ，内阻R 0为0.6Ω。

2. 分析图示电路，当开关S 闭合时，R 1和R 2有可能被烧坏吗？3．分析图示电路中的恒压源和恒流源是电源还是负载？电路中功率是否平衡？4．图示电路中，已知：I= -2A，试分析元件1及元件3是电源还是负载？电路中功率是否平衡？5．图示电路中将电位器Rp的触头向左滑动时，试分析c 、d两点的电位如何变化？6．有三个线圈如图所示，试分析判断线圈的同极性端，分别用三种记号标记。

7．有一栋三层的办公楼，采用三相四线制供电方式，电源进线如图所示，有问题吗？为什么？电灯是怎么联结的？画出正确的电路接线图。

一次发生故障，第二和第三层楼的所有电灯突然都暗下来，而第一层楼的电灯亮度未变，试分析这是什么原因？如果电动机的铭牌上标出380V Δ形联结，画出电动机的接线图。

三．简单计算题1．图示电路中，试求开关S断开时,U bc=?；S闭合时,U bc=？2．图示电路，在开关S 断开时U ab =?，S 闭合时U cd =?3．求图示电路的等效电阻Rab=？4．电路如图所示，用电源的等效变换化简电路。

（化成最简形式）5．发电机三相绕组联成星形，相电压)100314sin(21102︒-=t u V ，则线电压?31=u6．发电机三相绕组联成星形，线电压)60314sin(232023︒+=t u V ，则相电压?1=u 7．已知某二端网络两端的电压V t t u )75sin(25)(︒+=ω，电流A t t i )30sin(24)(︒+=ω，试求电源所提供的视在功率？网络消耗的有功功率、无功功率及功率因素？ 8．（1）变压器的结构及工作原理；（2）三相异步电动机的结构及工作原理。

三．综合题1．求图示电路中，电流表的读数为多少？2．求图示电路中a 点的电位。

3．试求图示电路各点的电位V A =？V B =？V C =？V D =？其中：R 1=3Ω，R 2=2Ω 。

4．试求下列电路的戴维宁等效电路5．在下图所示的电路中，已知：Ω==1521R R ，Ω==20C L X X ，V U 00100∠= 。

试求：（1）1I ，2I ，I ，abU ；（2）有功功率P 、无功功率Q 、视在功率S 。

6．图示电路，U1=U2=220V，•2U的相位超前︒•601U，Z1=(1-j)Ω,Z2=(2+j3)Ω,Z3=(2+j3)Ω,求电路消耗的有功功率、无功功率及功率因数。

7．图示电路中，正弦交流电源U＝80V，R1=5Ω，R2=2Ω，X1=1Ω，X2成都理工大学2006—2007学年第二学期《电工电子技术概论》考试试卷大题一二三四五六七八总分得分一、填空题（每空1分，共15分）1. 己知i1=20sinωtA，i2=20sin(ωt-1200)A,i3=20sin(ωt+1200)A，则i1+i2+i3= 。

2. 三相四线制供电系统可提供种电压，它们的大小关系为，相位关系为。

3. 电焊变压器实质上是变压器，而钳形电流表内配有变压器。

4. 在三相异步电动机的保护电路中，过流保护用，短路保护用，欠压保护用。

5. 带金属外壳的家用电器一般要求使用三脚插头，其中粗长脚接，另外两脚分别接和。

6. 有效值为380V的交流电压，其最大值为。

7. 三个阻值相同的电阻，并联后的等效电阻为5Ω，现将其串联，则等效电阻。

得分8. 三相交流发电机产生的三相交流电动势的相位差为 。

二、选择题（每小题1.5分，共151．在 图 示 电 路 中，已 知 U S S 供 出 电 功 率 的 是 ( )。

(A) 电 压 源 (B) 电 流 源 (C) 电 压 源 和 电 流 源 (D) 电 阻U +2. 正 弦 电 流 通 过 纯 电 感 元 件 时，下 列 关 系 式 正 确 的 是( )。

(A) I L U ωj = (B) I L u ω=(C)ϕϕπi u =+2 (D) i L u ω=L3. 有一台三相异步电动机，当绕组联成星形，接在线电压为380V 的三相电源上，或绕组联成三角形接于线电压为220V 的三相电源上，在这种情况下，从电源输入的功率将( )。

（A ）相等； （B ）差3倍； （C ）差1/3 （D ）差2倍4. 在图所示电路中，已知124,4S S U V U V ==。

当2S U 单独作用时，电阻R 中的电流是1mA 。

那么当1S U 单独作用时，电压AB U 是（ ）。

（A ） 1V （B ）3V （C ） -3V（D ）-1V5. 在图示电路中S U ，S I 均为正值，其工作状态是（ ）。

（A ）电压源发出功率，电流源吸收功率 （B ）电压源吸收功率，电流源发出功率 （C ）电压源和电流源都不发出功率 （D ）电压源和电流源都发出功率6. 额定电压为 220 V 的照明负载接于线电压为380 V 的三相四线制电源时，必须接成 ( ) 形。

(A) Y(B) ∆(C) Y0 (D) Y 和∆都不可以7. 在图示电路中，各电阻值和U S 值均已知。

欲用支路电流法求解流过电压源的电流I ， 列出独立的电流方程数和电压方程数分别为( )。

(A) 3 和 4 (B) 4 和 3 (C) 3 和 3 (D) 4 和4R R R R R 1234S5I ....+8．三角形连接的三相对称负载，接于三相对称电源上，线电流与相电流之比为 ( )。

(A) 3 (B)2(C) 1 (D)33 9. 在图示电路中 ，A 、B 间电压为12 V ，当将电流源移走后 ，测得有源二端 线性网络的开路电压U AB = 8 V ，则该有源二端线性网络的等效电压源的内阻值为( )。
