电工学下册试题库试卷

电工下学期末考试题及答案下学期末电工考试题及答案考试题：第一部分：选择题（共20题，每题1分，共计20分）1. 电流的单位是：A. 欧姆B. 度C. 安培D. 瓦特2. 电阻的符号为：A. RB. IC. VD. P3. 并联电路中，总电阻等于：A. 各个电阻之和B. 各个电阻之差C. 各个电阻之积D. 各个电阻之商4. 电动势的单位是：A. 安B. 伏特C. 欧姆D. 瓦特5. 电容器的单位是：A. 法B. 焦C. 赫D. 瓦6. 下列哪个元器件不具备存储功能：A. 电感器B. 电容器C. 可擦写的ROMD. 可编程的ROM7. 电流的方向是：A. 电子流动的方向B. 正电荷流动的方向C. 离子流动的方向D. 光子流动的方向8. 直流电路中，电流的方向：A. 始终不变B. 每秒钟改变一次C. 每毫秒改变一次D. 随电压改变9. 电路中电压等于电流乘以：A. 电阻B. 电容C. 电感D. 功率10. 下列哪种元器件用于稳压：A. 电位器B. 电感器C. 电容器D. 二极管11. 电路中，功率等于电压乘以：A. 电阻B. 电感C. 电容D. 电流12. 电阻的值等于电压除以：A. 电流B. 电容C. 电感D. 功率13. 电流表的接线方式是：A. 并联B. 串联C. 三角形D. 正方形14. 电阻的大小与以下哪个因素有关：A. 温度B. 空气湿度C. 材料颜色D. 电路拓扑结构15. 交流电是一种：A. 方向不变的电流B. 频率不变的电流C. 幅值不变的电流D. 符号不变的电流16. 电位器是用来调节电路中的：A. 电压B. 电流C. 电阻D. 电容17. 直流电与交流电的区别是：A. 电流方向B. 电压波形C. 电阻大小D. 电容器类型18.二极管的主要作用是：A. 放大电流B. 放大电压C. 限制电流方向D. 限制电压大小19. 下列元器件中，哪个元器件是受控器件：A. 晶体管B. 电容器C. 电感器D. 电阻器20. 电子管是一种应用广泛的：A. 双向导电器件B. 双向放大器C. 单向导电器件D. 单向放大器第二部分：填空题（共10题，每题2分，共计20分）1. 在欧姆定律中，电流与电压的比值等于电路的□□□□□。

电工学下册测试题及答案一、选择题1. 以下哪项是电流的单位？A. 瓦特B. 安培C. 伏特D. 焦耳答案：B2. 以下哪种材料是电的良好导体？A. 木材B. 金属C. 塑料D. 玻璃答案：B3. 电阻的单位是什么？A. 瓦特B. 安培C. 焦耳D. 欧姆答案：D4. 电流与电压之间的关系是？A. U = IRB. P = UIC. I = URD. P = I2R答案：A5. 下列哪个定律可以用来计算电路中的功率？A. 欧姆定律B. 齐次定律C. 法拉第定律D. 焦耳定律答案：D二、填空题1. 电路中的总电阻等于所有电阻的_________。

答案：串联2. 电流的方向是从正极向_________。

答案：负极3. 电容器的单位是_________。

答案：法拉4. 当两个电阻并联时，总电阻等于两个电阻的_________。

答案：倒数和5. 电流的方向由_________的电势差决定。

答案：正负极三、判断题1. 当电压保持不变时，电流与电阻成反比。

答案：正确2. 并联电路中，总电流等于各分支电流之和。

答案：正确3. 电阻越大，通过的电流越小。

答案：正确4. 串联电路中，总电阻等于各电阻之和。

答案：正确5. 并联电路中各元件之间的电压相等。

答案：正确四、问题解答1. 请简要解释电容器的作用及其使用场景。

答：电容器是一种用来储存电荷的装置，它可以存储电能，并在需要时释放。

电容器常用于平滑电源电压，稳定电路的工作。

在电子设备中，电容器可以用于滤波、消除电源中的噪声、储存临时电荷等。

2. 请比较并解释串联电路和并联电路的特点。

答：串联电路是指电路中元件依次连接，电流只有一个路径可以流过，而并联电路是指电路中元件可以通过多个不同路径连接，电流可以分流。

串联电路的特点是总电阻等于各电阻之和，电流经过各元件相同；并联电路的特点是总电流等于各分支电流之和，电压在各元件之间相等。

3. 请解释欧姆定律并给出一个实际应用的例子。

电工学下册试题库及答案第一章电磁感应与电磁场1. 电磁感应的基本原理及应用- 电磁感应的基本概念- 法拉第电磁感应定律- 电磁感应现象的应用2. 电磁感应中的问题求解- 感应电动势和感应电流的计算- 磁通量变化速率的计算- 电磁感应中的能量转换与守恒3. 电磁场的基本概念及基本定律- 电磁场的基本概念- 麦克斯韦方程组- 电磁场的基本定律第二章交流电路1. 交流电路的基本概念及基本定律- 交流电路的基本概念- 交流电压与电流的关系- 交流电压与电流的基本定律2. 交流电路的计算方法- 交流电路中的电压、电流、功率计算- 交流电路中的复数形式计算- 交流电路中的电压、电流的相位关系3. 交流电路中的稳态分析- 交流电路中的电阻、电感、电容的阻抗计算 - 交流电路中的串、并联电路的计算- 交流电路中的功率计算第三章电磁波1. 电磁波的基本概念及基本特性- 电磁波的产生原理- 电磁波的基本特性- 电磁波的分类及应用2. 电磁波的传播与衰减- 电磁波的传播特性- 电磁波在空间中的衰减- 电磁波的反射与折射3. 电磁波的频谱与调制- 电磁波的频谱分析- 电磁波的调幅、调频、调相- 电磁波的调制与解调第四章光学与激光技术1. 光的波动特性与光的粒子性- 光的波动特性与光的粒子性概述 - 光的干涉与衍射现象- 光的粒子性特征及实验2. 光的偏振与光的干涉衍射- 光的偏振现象与应用- 光的干涉与衍射现象的计算- 光的干涉与衍射实验3. 激光的基本原理与应用- 激光的基本概念与特性- 激光的产生与放大- 激光技术的应用领域第五章半导体器件与电子器件1. 半导体材料的基本特性- 半导体材料的基本概念- 半导体材料的掺杂与载流子- 半导体材料的能带结构2. 半导体二极管与整流电路- 半导体二极管的基本原理- 硅二极管与锗二极管的特性- 整流电路的设计与应用3. 半导体场效应管与放大电路- 半导体场效应管的基本原理- 增强型与耗尽型场效应管的特性- 放大电路的设计与应用以上是电工学下册试题库的基本内容，每章包含多个小节，涵盖了电磁感应与电磁场、交流电路、电磁波、光学与激光技术、半导体器件与电子器件等主题。

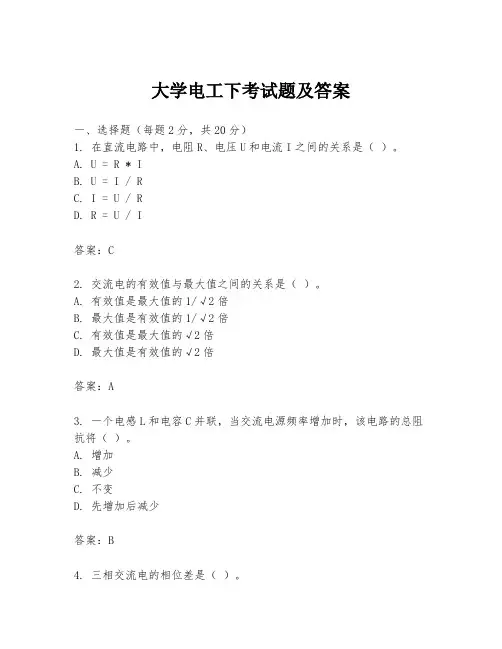

大学电工下考试题及答案一、选择题（每题2分，共20分）1. 在直流电路中，电阻R、电压U和电流I之间的关系是（）。

A. U = R * IB. U = I / RC. I = U / RD. R = U / I答案：C2. 交流电的有效值与最大值之间的关系是（）。

A. 有效值是最大值的1/√2倍B. 最大值是有效值的1/√2倍C. 有效值是最大值的√2倍D. 最大值是有效值的√2倍答案：A3. 一个电感L和电容C并联，当交流电源频率增加时，该电路的总阻抗将（）。

A. 增加B. 减少C. 不变D. 先增加后减少答案：B4. 三相交流电的相位差是（）。

B. 45°C. 60°D. 120°答案：D5. 变压器的原边电压为220V，副边电压为110V，变压器的匝数比为（）。

A. 1:1B. 1:2C. 2:1D. 1:√2答案：C6. 电路中并联的两个电阻R1和R2的总电阻R总，与R1和R2的关系是（）。

A. R总 = R1 + R2B. R总 = R1 * R2 / (R1 + R2)C. R总 > R1D. R总 < R1答案：B7. 电路的时间常数τ是电容器充电到其最终值的（）。

A. 10%所需时间B. 50%所需时间C. 63.2%所需时间D. 90%所需时间8. 在纯电阻电路中，功率P与电流I和电压U的关系是（）。

A. P = I^2 * RB. P = U^2 / RC. P = I * UD. P = U / I答案：C9. 一个电路的功率因数是0.8，这意味着（）。

A. 电路的效率非常高B. 电路的效率较低C. 电路的电流与电压相位差为45°D. 电路的电流与电压相位差为36.87°答案：D10. 根据基尔霍夫电压定律，任何闭合回路中，沿着回路的电压降之和（）。

A. 等于零B. 等于电源电动势的总和C. 等于电阻的总和D. 无法确定答案：B二、填空题（每题2分，共20分）11. 欧姆定律的数学表达式是_________。

电工学下试题库及答案导言：电工学是电力工程专业的重要基础课程，涵盖了电路分析、电磁场理论、电机与变压器等内容。

熟练掌握电工学的原理和技能对于电力工程师来说至关重要。

为了帮助学习者更好地理解和掌握电工学的知识，以下是一个电工学试题库及答案，供学习者进行练习和检验自己的学习成果。

第一部分：选择题1. 在一个电路中，电压和电流之间的关系可以用（）来描述。

A. 麦克斯韦方程组B. 电路定律C. 法拉第定律D. 高斯定律答案：B2. 电流在导体中的流动是由（）产生的。

A. 电场力B. 磁场力C. 电磁感应答案：A3. 下列哪个元件在电路中具有储能功能？A. 电阻B. 电感C. 电容D. 变压器答案：C4. 一台电机的额定电压为220V，额定功率为2kW，额定电流为10A，那么该电机的功率因数为多少？A. 0.5B. 0.8C. 1D. 1.2答案：B5. 一个峰值为10V的正弦交流电压信号通过一个带负载的电路，电流波形相对电压波形滞后90度，那么这个电路中的负载是（）。

A. 电阻C. 电容D. 电势差答案：B第二部分：填空题1. 麦克斯韦方程组是描述电磁场的基本方程，其中包括（）个方程。

答案：42. 在电阻为R的电路中，通过的电流和通过的电压之间的关系可以用（）来表示。

答案：欧姆定律3. 一个电容器的电容为C，电压为V，那么该电容器的储存的能量为（）。

答案：(1/2)CV²4. 在一个电路中，电流的方向是由（）规定的。

答案：电荷的正方向5. 一个电源的电动势为E，内电阻为r，当其供给电流I时，电源的实际电动势为（）。

答案：E - Ir第三部分：解答题1. 请简要说明电阻、电容和电感的基本特性以及在电路中的应用。

答案：电阻是电流通过时产生的阻碍，其大小与电阻器的材料、长度和截面积有关。

电容是两个导体之间通过绝缘介质储存电荷的能力，其大小与电容器的结构和介电常数有关。

电感是导体中储存磁能的属性，其大小与线圈的绕组数目、长度和截面积有关。

可编辑修改精选全文完整版《电工学》下册期末考试卷试题一、填空题：（27分）1、 电压负反馈 输出电阻；电流负反馈 输出电阻；串联负反馈 输入电阻；并联负反馈 输入电阻。

（填增大、减小）2、 PN 结构的一个重要特征是_______ ____，利用它的这一特性，可用来进行整流、检波、限幅等。

3、 三极管有________型和________型两种组合形式，其正常的电流放大条件是：发电结____偏、集电结____偏。

4、 数字电路通常用_____________、_______________和_______________等方法分析。

5、 在直接耦合的多级放大电路中，由于温度的影响将产生_____________现象，可采用_____________电路来克服这种现象。

6、 三极管如图，判断工作状态。

A 图______B 图_______7、 多级放大器有三种耦合形式：________、________和________。

8、 根据逻辑函数表达式，F=A+AB 可以表达为 。

9、分析集成运放器时，通常把它看成是一个理想元件，即开环电压放大倍数________，差模输入电阻________，共模抑制比________及开环输出电阻为________。

10、场效应管是一种________控制器件。

它可分为________型和________型两大类。

二、选择题：（20分）1、欲使稳压管具有良好的稳压特性，它的工作电流Iz ，动态内阻rz 及温度系数α等各项参数，大一些好还是小一些好（ ）A ：Iz 小一些，rz 、αz 大一些；B ：Iz 大一些，rz 、αz 小一些；C ：Iz 、rz 大一些，、αz 小一些；D ；Iz 、αz 大一些，rz 、小一些；2、单相桥式整流加电容滤波，直流输出电压为30V ,则交流输入电压有效值为（ ） A.30V B.33V C.25V D.27V3、分压式偏置电路稳定静态工作点的原理是利用了( )A ：交流电流负反馈B ：交流电压负反馈C ：直流电流负反馈D ：直流电压负反馈 4、D 触发器在D=1时，输入一个CP 脉冲，其逻辑功能是（ ）。

PS ：题目来源网络，只作参考！如有出错，纯属扯淡！选择题参考选择题一：（没找到答案）1在 图1 示 电 路 中，U S ，I S 均 为 正 值，其 工 作 状 态 是 ( )。

(A) 电 压 源 发 出 功 率 (B) 电 流 源 发 出 功 率 (C) 电 压 源 和 电 流 源 都 不 发 出 功 率 (D) 电 压 源 和 电 流 源 都 不 发 出 功 率UI SI图 22在 图2 示 电 路 中，已 知：U S ＝1 V ，I S ＝1 A 。

电 流 I 为 ( )。

(A) 1 A (B) -1 A (C) 2 A (D) 3A3 电路如图３，各电阻值和值为已知，如果要用支路电流法求解流过电压源的电流，列出的独立的电流方程和电压方程数分别为 （ ）(A ) 3和4 ( B) 4和3 ( C) 3和3 (D) 4和4图３ 图４4电路如图４，电 路 在 达 到 稳 定 状 态 后 增 加 R ，则 该 电 路 ( )。

(A) 因 为 发 生 换 路， 要 产 生 过 渡 过 程(B) 因 为 C 的 储 能 值 不 变， 不 产 生 过 渡 过 程(C) 因 为 有 储 能 元 件 且 发 生 换 路， 要 发 生 过 渡 过 程 (D) 因 为 没有发 生 换 路， 要 产 生 过 渡 过 程 5 在三相四线制电路中，中线的作用是（ ）。

(A) 构成电流回路 (B) 使不对称负载相电压对称 (C) 使电源线电压对称 (D)以上答案都不对6 对 称 星 形 负 载 接 于 三 相 四 线 制 电 源 上，如 图5 所 示。

若 电 源 线 电 压 为 380 V ，当 在 D 点 断 开 时，U 1 为 ( )。

(A) 220 V (B) 380 V (C) 190 V （D ）110VA B C N图 5７单相变压器原绕组额定电压为220V ，电压比K=6，则空载时副绕组的额定电压U20以及当副方电流I2为3A 时的原方电流I1分别是： ( )。

大学电工学下册考试题库# 大学电工学下册考试题库第一部分：选择题1. 在交流电路中，电压与电流相位关系为同相位的是：A. 纯电阻电路B. 纯电容电路C. 纯电感电路D. 混合电路2. 三相交流电的相序是：A. 正序B. 逆序C. 无序D. 随机序3. 变压器的原边和副边的电压比与它们的匝数比之间的关系是：A. 正比B. 反比C. 无关D. 非线性关系4. 正弦波交流电的有效值与峰值之间的关系是：A. 有效值是峰值的√2倍B. 峰值是有效值的√2倍C. 有效值是峰值的2倍D. 峰值是有效值的2倍5. 在RLC串联电路中，电路的总阻抗与各个元件的阻抗之间的关系是：A. 总阻抗等于各个元件阻抗之和B. 总阻抗等于各个元件阻抗之差C. 总阻抗等于各个元件阻抗的乘积D. 总阻抗与各个元件阻抗的比值有关第二部分：简答题1. 解释什么是谐振频率，并简述在RLC串联电路中谐振现象的特点。

2. 描述三相交流电的功率计算公式，并解释其物理意义。

3. 什么是功率因数？提高功率因数的意义和方法是什么？4. 简述变压器的工作原理，并说明其在电力系统中的作用。

5. 什么是电磁感应？请简述法拉第电磁感应定律的主要内容。

第三部分：计算题1. 已知一个RLC串联电路，R=100Ω，L=50mH，C=10μF，电源频率为50Hz。

求电路的总阻抗、谐振频率以及在谐振频率下的电流。

2. 一个三相四线制星型连接的电动机，每相电阻R=5Ω，电感L=10mH，线电压U=380V，频率f=50Hz。

求电动机的相电流、线电流和功率。

3. 一个理想变压器，原边电压为220V，副边电压为110V，原边电流为5A。

求变压器的匝数比和副边电流。

4. 一个电路由一个纯电阻R=10Ω和一个纯电感L=0.5H串联组成，接在频率为60Hz，电压为120V的交流电源上。

求电路的总阻抗、功率因数和有功功率。

5. 已知一个电路的功率因数为0.8，有功功率为10kW，求该电路的无功功率和视在功率。

《电工学》下册期末考试试卷 一、填空。

（每空1分，共20分）1．图示电路中，当将电位器R P 的滑动触点向下滑动时， A 点的电位 ，B 点的电位 。

（填增高或降低或不变）2．已知正弦交流电压的有效值为220V ，频率为50Hz ，初相角为－45º， 则其瞬时值表达式为 。

3．在RL 充电电路中，时间常数τ= ，τ越小，充电时间越 。

4. 在RLC 串联电路中，下列各式正确的有 ， 。

（填序号）①U = U R + U L + U C ；②Z = R + j ( X L + X C )；③RX X LC arctan -=ϕ；④P = R I 25．一般来说，交流电路中的负载常为 性负载，因此通常用于提高功率因数的方法是____ _____，此时电路中的有功功率 。

6．三相对称电动势的特点是 、 、 。

7．负载三角形连接的三相对称电路，从大小上看，线电流为相电流的 倍，从相位上看，线电流 （填超前或滞后）相电流 °。

8．在三相交流电路中，各相有功功率分别为P 1、P 2、P 3，无功功率分别为Q 1、Q 2、Q 3， 视在功率分别为S 1、S 2、S 3，则总有功功率为P = ，总无功功率为Q = ，总视在功率为S = 。

9. 铁心线圈中，铁心是由彼此绝缘的硅钢片叠成，这样做是为了减小 。

得分 阅卷人二、（10分）已知：E 1 =15 V ，E 2 = 10V ，R 1 = 0.5Ω，R 2 = 1Ω，R 3 = 3Ω。

试用支路电流法求各支路电流I 1、I 2和I 3，并说明E 1 、E 2 分别起电源作用还是负载作用。

BAR P －12V +12V三、（10分）如图所示电路，t = 0时开关闭合，设换路前电路已处于稳定，R 1 = 2 kΩ，R 2 = 3 kΩ，C = 250 μF 。

要求： （1）求出开关闭合后的电压 u C 。

（2）画出u C 的变换曲线。

得分 阅卷人四、（10分）已知：由R = 30Ω，L = 31.85 mH ，C = 79.6 μF 组成R 、L 、C 串联电路，接到220V 、50Hz 的交流电源上。

电工学下考试题及答案一、单项选择题（每题2分，共20分）1. 电路中，电压与电流的比值称为（）。

A. 电阻B. 电导C. 电感D. 电容答案：A2. 交流电路中，纯电阻电路的功率因数为（）。

A. 0B. 0.5C. 1D. 2答案：C3. 正弦交流电路中，电感的阻抗与频率的关系是（）。

A. 与频率成正比B. 与频率成反比C. 与频率无关D. 与频率的平方成正比答案：B4. 星形连接的三相电路中，线电压与相电压的关系是（）。

A. 相电压是线电压的√3倍B. 线电压是相电压的√3倍C. 相电压与线电压相等D. 线电压是相电压的2倍答案：B5. 变压器的原边电压为220V，副边电压为110V，该变压器的变比为（）。

A. 1:1B. 1:2C. 1:√2D. 2:1答案：D6. 电路中，电容器的容抗与频率的关系是（）。

A. 与频率成正比B. 与频率成反比C. 与频率无关D. 与频率的平方成反比答案：D7. 电路中，二极管的正向导通电压约为（）。

B. 0.7VC. 1VD. 2V答案：B8. 电路中，三极管工作在放大区的条件是（）。

A. 基极电流为零B. 基极电流大于零C. 发射结正偏，集电结反偏D. 发射结反偏，集电结正偏答案：C9. 电路中，晶闸管的触发方式是（）。

A. 电压触发B. 电流触发D. 温度触发答案：B10. 电路中，同步发电机的励磁方式是（）。

A. 自并励B. 他励C. 并励D. 串励答案：A二、多项选择题（每题3分，共15分）1. 电路的基本组成元件包括（）。

A. 电源B. 负载C. 导线D. 开关答案：ABCD2. 以下哪些属于电磁感应定律的应用（）。

A. 发电机B. 变压器C. 电动机D. 电感器答案：ABD3. 以下哪些属于半导体器件（）。

A. 二极管B. 三极管C. 晶闸管D. 继电器答案：ABC4. 以下哪些属于三相电路的连接方式（）。

A. 星形连接B. 三角形连接C. 混合连接D. 并联连接答案：ABC5. 以下哪些属于电动机的类型（）。

电工学下期末考试题及答案一. 填空题（每题1分，共10分）1. 电流的单位是________。

2. 电阻的单位是________。

3. 电压的单位是________。

4. 在串联电路中，总电阻等于各个电阻的________。

5. 电阻和电流成________关系。

6. 电流和电压成________关系。

7. 电阻和电压成________关系。

8. 交流电中，频率的单位是________。

9. 电感的单位是________。

10. 发电机将________能转化为电能。

二. 选择题（每题2分，共20分）1. 下列哪个选项描述了电流的正确概念？A. 电流是电荷流动的速度。

B. 电流是电压和电阻的比率。

C. 电流是电荷的数量。

D. 电流是电压和电阻的差异。

2. 下列哪个选项是正确的关于电阻的陈述？A. 电阻跟电流成正比。

B. 电阻跟电压成正比。

C. 电阻跟电压成反比。

D. 电阻跟电流成反比。

3. 下列哪个选项是正确的关于并联电路的陈述？A. 总电流等于各个电流的和。

B. 总电压等于各个电压的和。

C. 总电阻等于各个电阻的和。

D. 总电流等于各个电流的平均值。

4. 电流表的内阻非常________。

A. 高B. 低C. 可变D. 固定5. 下列哪个选项是正确的关于电感的陈述？A. 电感对交流电具有阻碍作用。

B. 电感对直流电具有阻碍作用。

C. 电感对交流电具有促进作用。

D. 电感对直流电具有促进作用。

6. 下列哪个选项是正确的关于电容的陈述？A. 电容对交流电具有阻碍作用。

B. 电容对直流电具有阻碍作用。

C. 电容对交流电具有促进作用。

D. 电容对直流电具有促进作用。

7. 下列哪个电路元件可以对电流进行放大？A. 电感B. 电容C. 电阻D. 晶体管8. 下列哪个选项是正确的关于电磁感应的陈述？A. 电磁感应是指电流导致磁场的产生。

B. 电磁感应是指磁场导致电流的产生。

C. 电磁感应是指电荷产生磁场。

D. 电磁感应是指磁场产生电荷。

电工下期末考试试题及答案一、填空题（共10题，每题2分，共20分）1. 交流电源的频率通常为______赫兹。

2. 用钳形表测量电流时，一般选用________。

3. 高压开关柜的额定电流通常为________A。

4. 电机运行时产生电动势的方向与电机转速的方向______。

5. 安装运行在220V电压级的设备，需采用________类光缆。

6. 阻值是指在单位电压下通过导线单位长度时电流的________。

7. 对于电动机来说，数据手册中的额定功率是指在额定转速、额定电压和额定________时产生的功率。

8. 空气开关柜的断路器额定短路开断电流通常是额定电流的________倍。

9. 额定电压为220V的交流电机，一般采用_____的起动方式。

10. 短路电流计算常用的公式是________。

答案：1. 50/602. 直流电流档位3. 6304. 相同5. 单模6. 电阻或电阻率7. 功率因数8. 209. 电阻式10. I=U/Z二、选择题（共10题，每题4分，共40分）1. 下列电器设备中，属于感性负载的是：A. 电灯B. 电冰箱C. 电热水器D. 电视机2. 用电阻匀净法测量导线电阻时，应将电阻头放在导线的：A. 开口处B. 中间位置C. 一端D. 任意位置3. 电气设备的引入、电缆的敷设和接地装置都属于电气工程的：A. 基础设计B. 外装工程C. 分线设计D. 验收工程4. 飞流直下三千尺，疑是银河落九天的情景描写，属于以下哪一种现象：A. 渗漏B. 短路C. 断路D. 浪涌5. 单相感应电动机的转子是：A. 固定子B. 励磁绕组C. 强迫电流极D. 转子绕组6. 断开有载电器分支电路的开关称为:A. 分闸开关B. 合闸开关C. 断路器D. 接触器7. 系统主动保护设备中，向系统注入无功功率被称为：A. 悬垂调节B. 电压调节C. 频率调节D. 功率调节8. 电机负载的转矩变化对电机转速的影响是：A. 变频B. 恒矩C. 变矩D. 不变9. 高压线路合闸操作时，电流过零时点的操作称为：A. 阻后B. 阻前C. 串后D. 串前10. 电气工程图纸在标明测量检查项目时，应该使用：A. 虚线B. 实线C. 点线D. 虚点线答案：1. C2. A3. A4. D5. D6. A7. B8. C9. B10. C三、问答题（共5题，每题10分，共50分）1. 请简述导线电阻检测步骤。

电工学下册考试试题及答案一、选择题1. 以下哪个元件在电工电子电路中主要用于限制电流？a) 电阻b) 电容c) 电感d) 电源答案: a) 电阻2. 交流电路中，频率表征的是什么?a) 电压的大小b) 电流的大小c) 电压或电流的变化速率d) 电压和电流的相位关系答案: c) 电压或电流的变化速率3. 以下哪个元件可以将交流电转换为直流电？a) 电容b) 电阻d) 整流器答案: d) 整流器4. 电力系统中用于将高压输电线路的电压降低的装置是什么？a) 变压器b) 电容器c) 电感器d) 电阻器答案: a) 变压器5. 以下哪个元件在电路中主要用于存储电能？a) 电阻b) 电容c) 电感d) 变压器答案: b) 电容二、判断题1. 电系统中使用的电压和电流都是直流的。

2. 二极管是一种只能传导电流的元件，不能反向导通。

答案: 错误3. 交流电的频率越高，通过导体的电流越大。

答案: 正确4. 变压器可以将交流电的电压升高或降低。

答案: 正确5. 电容器可以存储电能，并在需要时释放。

答案: 正确三、计算题1. 如果一个电路中有一个电流为2A的电阻，通过该电阻的电压为4V，求该电阻的阻值。

答案: 阻值 = 电压 / 电流= 4V / 2A = 2 Ω2. 如果一个电感器的自感系数为0.5 H，通过该电感器的电流变化率为5 A/s，求该电感器的电压。

答案: 电压 = 自感系数 ×电流变化率 = 0.5 H × 5 A/s = 2.5 V3. 如果一个交流电源的电压峰峰值为100V，频率为50 Hz，求该交流电源的有效值（即交流电压的幅值）。

答案: 有效值 = 峰峰值 / (2 ×√2) = 100V / (2 × √2) ≈ 35.4 V四、综合题一台电流为4 A的交流电机连接在额定电压为220 V、频率为50 Hz 的电源上。

假设电机的功率因数为0.8，求：1. 电机的视在功率和实际功率。

电工学下册期末考试题库一、选择题（每题2分，共20分）1. 电流通过电阻时，电阻两端的电压与电流的关系遵循什么定律？A. 欧姆定律B. 基尔霍夫定律C. 法拉第电磁感应定律D. 楞次定律2. 在交流电路中，电感元件的阻抗与频率的关系是？A. 频率越高，阻抗越小B. 频率越高，阻抗越大C. 频率与阻抗无关D. 频率越高，阻抗先增大后减小3. 三相交流电的相序有哪几种？A. 正序和逆序B. 正向和反向C. 正相和负相D. 正极和负极4. 变压器的工作原理是什么？A. 电磁感应B. 静电感应C. 磁电感应D. 光电效应5. 直流电动机的工作原理是什么？A. 电磁感应B. 静电感应C. 磁电感应D. 光电效应6. 什么是功率因数？A. 电压与电流的比值B. 有功功率与视在功率的比值C. 电流与电压的比值D. 有功功率与无功功率的比值7. 电路中并联电容的作用是什么？A. 减小电流B. 增大电流C. 阻抗高频信号D. 阻抗低频信号8. 什么是谐振频率？A. 电路中电流达到最大值的频率B. 电路中电压达到最大值的频率C. 电路中功率达到最大值的频率D. 电路中阻抗达到最小值的频率9. 什么是三相四线制？A. 三个相线，一个零线B. 三个相线，两个零线C. 三个相线，三个零线D. 两个相线，一个零线10. 什么是短路？A. 电路中的电阻突然减小到接近零B. 电路中的电阻突然增大到无穷大C. 电路中的电流突然减小到接近零D. 电路中的电流突然增大到无穷大二、简答题（每题5分，共20分）1. 简述串联谐振和并联谐振的特点。

2. 说明三相异步电动机的工作原理。

3. 解释什么是星型连接和三角形连接，并说明它们在三相电路中的应用。

4. 描述直流稳压电源的工作原理。

三、计算题（每题10分，共30分）1. 已知一个纯电阻负载，其电阻值为100Ω，通过的电流为2A，求负载两端的电压。

2. 一个理想变压器的原边电压为220V，副边电压为110V，求变压器的变比。

电工下册试题及答案一、选择题（每题2分，共10分）1. 交流电的三要素包括（）。

A. 频率、幅值、相位B. 电压、电流、电阻C. 频率、电流、电阻D. 电压、幅值、相位答案：A2. 电路中并联电阻的总电阻值比任何一个并联电阻的阻值（）。

A. 大B. 小C. 相等D. 不确定答案：B3. 电容器的单位是（）。

A. 欧姆B. 法拉C. 伏特D. 安培答案：B4. 电流的国际单位是（）。

A. 伏特B. 欧姆C. 安培D. 瓦特答案：C5. 直流电的电流方向是（）。

A. 变化的B. 不断变化的C. 不变的D. 随机的答案：C二、填空题（每题2分，共10分）1. 在电路中，电压表的内阻应该足够_________，以减少对电路的影响。

答案：大2. 电流通过电阻时，电阻会将电能转化为_________。

答案：热能3. 电感器在交流电路中起到_________作用。

答案：阻碍电流变化4. 交流电的有效值是指其在一定时间内产生的热量与_________电流产生的热量相等的值。

答案：直流5. 电容器的容抗与交流电的_________成反比。

答案：频率三、简答题（每题5分，共20分）1. 请解释什么是三相交流电，并简述其特点。

答案：三相交流电是指由三个频率相同、幅值相等、相位差为120度的正弦波电流组成的交流电。

其特点是能够提供稳定的旋转磁场，适用于三相电动机等设备。

2. 什么是谐振现象？在电路中有什么应用？答案：谐振现象是指电路中的电感和电容的阻抗相互抵消，导致电路的总阻抗最小，电流达到最大值的现象。

在电路中，谐振可以用于信号选择、滤波器设计等。

3. 请解释欧姆定律，并给出其公式。

答案：欧姆定律是指在电路中，电流的大小与电压成正比，与电阻成反比。

其公式为：I = V/R，其中I表示电流，V表示电压，R表示电阻。

4. 什么是电磁感应？请简述其原理。

答案：电磁感应是指当导体在磁场中运动时，会在导体中产生电动势的现象。

其原理是法拉第电磁感应定律，即导体中产生的电动势与磁通量的变化率成正比。

电工下册考试试题答案一、选择题（每题2分，共20分）1. 三相电路中，星形连接时线电压与相电压的关系是（）。

A. 相电压是线电压的√3倍B. 线电压是相电压的√3倍C. 相电压与线电压相等D. 线电压是相电压的2倍答案：B2. 交流电路中，纯电阻负载的功率因数是（）。

A. 0B. 0.5C. 1D. -1答案：C3. 变压器的变压比与匝数比的关系是（）。

A. 变压比等于匝数比B. 变压比等于匝数比的倒数C. 变压比与匝数比无关D. 变压比是匝数比的√3倍答案：A4. 直流电动机的启动电流通常为额定电流的（）倍。

A. 2-3B. 3-5C. 5-7D. 7-10答案：B5. 交流接触器的线圈断电后，触点（）。

A. 保持吸合状态B. 立即断开C. 保持断开状态D. 缓慢断开答案：B6. 电流互感器的二次侧不允许开路，因为（）。

A. 会产生高压B. 会损坏设备C. 会烧坏线圈D. 会产生大电流答案：A7. 电容器的容抗与频率的关系是（）。

A. 容抗与频率成正比B. 容抗与频率成反比C. 容抗与频率无关D. 容抗与频率的平方成正比答案：B8. 异步电动机的转速与同步转速的关系是（）。

A. 转速等于同步转速B. 转速小于同步转速C. 转速大于同步转速D. 转速与同步转速无关答案：B9. 直流电焊机的主要组成部分不包括（）。

A. 整流器B. 电抗器C. 变压器D. 电动机答案：D10. 电气设备接地的目的是（）。

A. 防止设备过载B. 防止设备短路C. 防止设备漏电伤人D. 提高设备效率答案：C二、填空题（每空1分，共20分）1. 交流电路中，电感的阻抗与频率的关系是成________。

答案：正比2. 三相异步电动机的转子旋转方向与________方向相同。

答案：定子旋转磁场3. 变压器的一次侧与二次侧的电压比等于它们的________比。

答案：匝数4. 交流接触器的触点通常采用________材料制成。

答案：银钨合金5. 电流互感器的二次侧必须接________。

A一、填空题:（每空2分，共30分）1.晶体三极管的输出特性曲线可分为 饱和 区、 放大 区和 截止 区等三个工作区。

2.工作在乙类状态的功率放大电路，在理想工作状态下，其效率最高可达78.5%。

3.放大电路中，若想要增加输入电阻，应引入串联负反馈；若想要减小输出电阻，应引入电压负反馈。

4.理想运算放大电路的开环电压放大倍数V A ＝ ∞ ，输入电阻i r ＝ ∞ 。

5.已知变压器二次侧电压值为10V ，若采用单相半波整流电路，则输出电压平均值O U ＝ 4.5V ；若采用单相桥式整流电路，则输出电压平均值O U ＝ 9 V 。

6.(61.25)10=( 111101.01 )2=( 3D.4 )16。

7.D 触发器的特性方程为D Q n =+1。

8.一个半加器有 2 个输入端和 2 个输出端。

二、选择题: （每题2分，共12分）1.某硅三极管三个电极的电位Ve 、Vb 和Vc 分别为3V 、3.7V 和3.4V ，则该管工作在（ A ）状态。

A 、饱和B 、截止C 、放大D 、损坏2.放大电路的静态是指电路工作在（ C ）时的状态。

A 、输入幅值不变的交流信号B 、输入频率不变的交流信号C 、输入幅值为0的交流信号D 、电路的电源电压Vcc 为0 3.图1所示电路引入的级间反馈为（ C ）负反馈。

A 、电压并联B 、电流并联C 、电压串联D 、电流串联 4.下列电路中属于组合逻辑电路的是（ C ）电路。

A 、触发器B 、寄存器C 、译码器D 、计数器5.同步时序电路和异步时序电路比较，其差异在于后者（ B ）。

A 、没有触发器B 、没有统一的时钟脉冲C 、没有稳定状态D 、输出与电路原来的状态有关 6.已知逻辑函数，其反函数（ B ）。

三、在如图2放大电路中，已知V CC =12V ，β=50，R b1=60K Ω，R b2=20K Ω，R C =4K Ω，R e1=100Ω，R e2=2.2K Ω，R L =4K Ω，试估算： (16分) ⑴静态工作点I B ，I C ，U CE 。

电工学下册考试试卷一、选择题（每题2分，共20分）1. 电流通过电阻时，产生的热量与电流的平方成正比，与电阻成正比，与通电时间成正比。

这一规律称为：A. 欧姆定律B. 焦耳定律C. 基尔霍夫定律D. 法拉第电磁感应定律2. 电路中，电源的电动势与内阻串联，负载电阻并联，负载电阻两端的电压称为：A. 电动势B. 内电压C. 电源电压D. 负载电压3. 以下哪个不是电路的三种基本状态？A. 开路B. 短路C. 负载D. 断路4. 交流电的频率是指：A. 每秒电流方向改变的次数B. 电流的峰值C. 电流的均方根值D. 电流的瞬时值5. 变压器的工作原理基于：A. 电磁感应B. 电容器的充放电C. 电感器的自感D. 电容器的介电常数6. 电动机的启动电流通常比正常工作电流：A. 大B. 小C. 相等D. 无法确定7. 电路中，电容器的充电电流与电容器的电容成反比，与电源电压成正比，这一规律是：A. 欧姆定律B. 基尔霍夫电流定律C. 基尔霍夫电压定律D. 电容器的充电定律8. 以下哪个不是三相交流电的特点？A. 相位差120度B. 电压和电流都是正弦波形C. 功率恒定D. 电流的瞬时值是恒定的9. 测量交流电路的功率时，需要使用：A. 电压表B. 电流表C. 功率表D. 电阻表10. 以下哪个不是电力系统的基本组成部分？A. 发电机B. 变压器C. 电动机D. 电容器二、填空题（每空1分，共10分）11. 电路中，电阻R两端的电压U和通过的电流I的关系可以用公式________表示。

12. 当电路中只有一个电阻时，电路的总功率P等于________。

13. 交流电的瞬时值表达式为________，其中ω是角频率。

14. 变压器的变比n1:n2表示变压器的一次绕组与二次绕组的________。

15. 电动机的启动电流大是因为________。

三、简答题（每题5分，共20分）16. 简述三相交流电的相序。

17. 解释什么是电容器的容抗，并说明其与频率的关系。
