2. 常 見 抽 牙 預 沖 孔 孔 徑 一 覽 表 規格 料厚 T=0.8 T=1.0 T=1.2
M3 1.6 2.0 2.2
M3.5 1.3 1.9 2.3
M4 1.2 1.6 2.1
M5 1.2 1.7 2.1
#4-40 1.4 1.8 2.1
#6-32 1.3 1.7 2.2
#8-32 1.0 1.5 2.0
3(斜邊段差 斜邊段差) Z 折 3(斜邊段差). 1. 當 H′2T 時 1當θ≦70∘時,按 Z 折 1(直邊段差)的方式計算,
λ
即: 展開長度=展開前總長度+K
(此時 K=0.2)
2當θ>70∘時完全按 Z 折 1(直邊段差)的方式計 算 2. 當 H/2T 時, 按兩段折彎展開(R=0 θ ≠ 90°).
0.8 1.92 2.08 2.24 2.4 2.56 2.72 3.0 3.48
1.0 2.20 2.37 2.54 2.71 2.88 3.05 3.31 3.70
1.2 2.41 2.57 2.73 2.89 3.05 3.21 3.53 3.90
1.5 2.72 2.88 3.04 3.21 3.37 3.53 3.81 4.22
說 明 :1. 以 上 攻 牙 形 式 均 為 無 屑 式 . 2. 抽 牙 高 度 : 一 般均 取 H=3P,P 為 螺 紋 距 離 ( 牙 距 ).
3. N 折 展 開 系 數
T 0.5 0.6 0.7 0.8 0.9 1.0 1.2 1.5
0.5 1.50 1.66 1.82 1.98 2.14 2.30 2.63 3.12
注 : R≤2.0 時 , 按 R=0 處 理 .
一 般 折 彎 (R≠ 0 ≠ L=A+B+K K 值取中性層弧長 1. 當 T′1.5 時 2. 當 T/1.5 時
θ =90 °)
λ
λ =0.5T λ =0.4T
A
中性層
一般折彎 L=A+B+K’
(R=0 θ ≠ 90 °)
1. 當 T≤0.3 時 2. 當 T∃0.3 時
一 般 折 彎 :(R=0, θ =90 °) L=A+B+K 1. 當 0′T≤0.3 時 , K=0 2. 對 于 鐵 材 :(如 GI,SGCC,SECC,CRS,SPTE, SUS 等 ) a. 當 0.3′T′1.5 時 , K=0.4T
b. 當 1.5≤T′2.5 時 , K=0.35T c. 當 T/2.5 時 , K=0.3T 3. 對 于 其 它 有 色 金 屬 材 料 如 AL,CU: 當 T∃0.3 時 , K=0.4T
直邊段差) Z 折 1(直邊段差). 1. 當 H/5T 時, 分兩次成型時,按兩個 90°折彎計算 2. 當 H′5T 時, 一次成型, L=A+B+K K 值依附件中參數取值 K=H-T
2(非平行直邊段差) 非平行直邊段差 Z 折 2(非平行直邊段差).
展開方法與平行直邊 Z 折方法相同(如上欄), 高度 H 取值見圖示
K’=0 K’=(υ/90)*K
B
A
注 : K 為 90∘ 時 的 補 償 量
一般折彎 L=A+B+K
(R≠ 0 θ ≠ 90 °) ≠
λ
1. 當 T′1.5 時 2. 當 T/1.5 時
λ =0.5T λ =0.4T
B
υ
A
B
υ
R
K 值取中性層弧長 注 : 當 R′2.0, 且 用 折 刀 加 工 時 , 則 按 R=0 來 計 算 , A﹑ B 依 倒 零 角 后 的 直 邊 長 度 取 值
0.2 0.3 0.8 1.3 1.8 2.3 2.8 3.3 3.8
0.2 0.3 0.5 1.0 1.5 2.0 2.5 3.0 3.5
0.2 0.3 0.4 0.9 1.4 1.9 2.4 2.9 3.4
0.3 0.4 0.5 1.0 1.5 2.0 2.5 3.0
0.2 0.3 0.4 0.5 0.6 0.8 1.3 1.8
備註: a.標注公 差 的 尺 寸 設 計 值 :取 上 下 極 限 尺 寸 的 中 間 值 作 設 計 標准值 . b.對 於 方 形 抽 孔 和 外 部 包 角 的 展 開 ,其 角 部 的 處 理 方 法 參 照 <產 品 展 開 工 藝 處 理 標 准 >,其 直 壁 部 分 按 90°折 彎 展 開
附 件 一 :常 見 展 開 標 准 數 據 1. 直邊段差展開系數 H 0.5 0.8 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 T 0.5 0.1 0.2 0.5 1.0 1.5 2.0 2.5 0.8 0.1 0.2 0.7 1.2 1.7 2.2 2.7 3.2 3.7 1.0 0.1 0.2 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 1.2 1.5 1.6 2.0 3.2
反折壓平 L= A+B-0.4T 1. 壓 平 的 時 候 , 可 視 實 際 的 情 況 考 慮 是 否 在 折 彎 前壓 線 ,壓 線 位 置 為 折 彎 變 形 區 中 部 ; 2. 反 折 壓 平 一 般 分 兩 步 進 行 V 折 30° 反折壓平 故 在 作 展 開 圖 折 彎 線 時 , 須 按 30°折彎線畫, 如 圖所示:
D E F A
R =S
X
B
T
C
S d D
1. 若抽孔為抽牙孔(抽孔后攻牙), 則 S 按下列原則 取值: T≦ 0.5 時取 S=100%T 0.5<T<0.8 時取 S=70%T T≧ 0.8 時取 S=65%T 一般常見抽牙預沖孔按附件一取值
H
2. 若 抽 孔 用 來 鉚 合 , 則 取 S=50%T, H=T+T’+0.4 (注: T’是與之相鉚合的板厚, 抽孔與沙拉孔之間隙 為單邊 0.10~0.15) 3. 若原圖中抽孔未作任何標識與標注, 則保証抽孔 后內外徑尺寸; 4. 當預沖孔徑計算值小于 1.0 時, 一律取 1.0
λ
θ
Z 折 4(過渡段為兩圓弧相切):
圓弧相切線
1. H≦2T 段差過渡處為非直線段為兩圓弧相切展 開時,則取兩圓弧相切點處作垂線,以保証固定邊尺 寸偏移以一個料厚處理,然后按 Z 折 1(直邊段差)方 式展開
2. H>2T,請示后再行處理
抽孔 抽孔尺寸計算原理為體積不變原理,即抽孔前后材料 體積不變;一般抽孔 ,按下列公式計算, 式中參數見
N折 1. 當 N 折 加 工 方 式 為 墊 片 反 折 壓 平 , 則 按 L=A+B+K 計 算 , K 值 依 附 件 中 參 數 取 值 . 2. 當 N 折 以 其 它 方 式 加 工 時 , 展 開 算 法 參 見 “一 般 折 彎 (R≠ 0 θ ≠ 90°)” 3. 如果折彎處為直邊(H 段),則按兩次折彎成形計 算:L=A+B+H+2K (K=90∘展開系數)
右圖 (設預沖孔為 X, 并加上修正系數–0.1): ∵[S(H 2 S2 0. 1)+πS2/ 4]π(D +d)/ 2=π×(D 22 X 2)T/ 4 ∴X 2=D 22 [4S(H 2 S2 0. 1)+πS2](D +d)/ (2T) ∴X = D 22 [4S(H 2 S2 0. 1)+πS2](D +d)/ (2T)

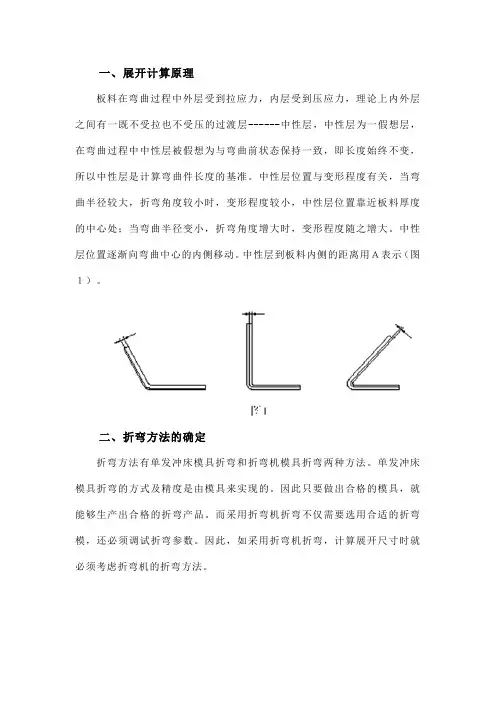

一. 目的 統 一 展 開 計 算 方 法 ,做 到 展 開 的 快 速 准 確 . 二. 適用範圍 沖件樣品中心. 三. 展開計算原理 板料在彎曲過程中外層受到拉應力,內層受到壓應力,從拉到壓之間有一既不受拉力又不受壓力 的過渡層--中性層,中性層在彎曲過程中的長度和彎曲前一樣,保持不變,所以中性層是計算彎曲 件展開長度的基准.中性層位置與變形程度有關, 當彎曲半徑較大,折彎角度較小時,變形程度較 小,中性層位置靠近板料厚度的中心處,當彎曲半徑變小, 折彎角度增大時,變形程度隨之增大,中 性層位置逐漸向彎曲中心的內側移動.中性層到板料內側的距離用λ表示. 四. 計算方法 展開的基本公式: 展開長度=料內+料內+補償量
