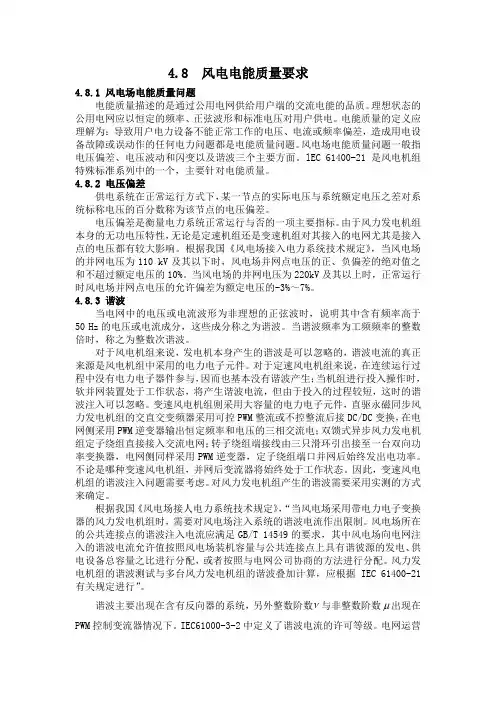

4.8 风电电能质量要求
4.8.1 风电场电能质量问题
电能质量描述的是通过公用电网供给用户端的交流电能的品质。理想状态的公用电网应以恒定的频率、正弦波形和标准电压对用户供电。电能质量的定义应理解为：导致用户电力设备不能正常工作的电压、电流或频率偏差，造成用电设备故障或误动作的任何电力问题都是电能质量问题。风电场电能质量问题一般指电压偏差、电压波动和闪变以及谐波三个主要方面。lEC 61400-21是风电机组特殊标准系列中的一个，主要针对电能质量。
4.8.2 电压偏差
供电系统在正常运行方式下，某一节点的实际电压与系统额定电压之差对系统标称电压的百分数称为该节点的电压偏差。
电压偏差是衡量电力系统正常运行与否的一项主要指标。由于风力发电机组本身的无功电压特性，无论是定速机组还是变速机组对其接入的电网尤其是接入点的电压都有较大影响。根据我国《风电场接入电力系统技术规定》，当风电场的并网电压为110 kV及其以下时，风电场并网点电压的正、负偏差的绝对值之和不超过额定电压的10%。当风电场的并网电压为220kV及其以上时，正常运行时风电场并网点电压的允许偏差为额定电压的-3%～7%。
4.8.3 谐波
当电网中的电压或电流波形为非理想的正弦波时，说明其中含有频率高于50 Hz的电压或电流成分，这些成分称之为谐波。当谐波频率为工频频率的整数倍时，称之为整数次谐波。
对于风电机组来说，发电机本身产生的谐波是可以忽略的，谐波电流的真正来源是风电机组中采用的电力电子元件。对于定速风电机组来说，在连续运行过程中没有电力电子器件参与，因而也基本没有谐波产生；当机组进行投入操作时，软并网装置处于工作状态，将产生谐波电流，但由于投入的过程较短，这时的谐波注入可以忽略。变速风电机组则采用大容量的电力电子元件，直驱永磁同步风力发电机组的交直交变频器采用可控PWM整流或不控整流后接DC/DC变换，在电网侧采用PWM逆变器输出恒定频率和电压的三相交流电；双馈式异步风力发电机组定子绕组直接接入交流电网；转子绕组端接线由三只滑环引出接至一台双向功率变换器，电网侧同样采用PWM逆变器，定子绕组端口并网后始终发出电功率。不论是哪种变速风电机组，并网后变流器将始终处于工作状态。因此，变速风电机组的谐波注入问题需要考虑。对风力发电机组产生的谐波需要采用实测的方式来确定。

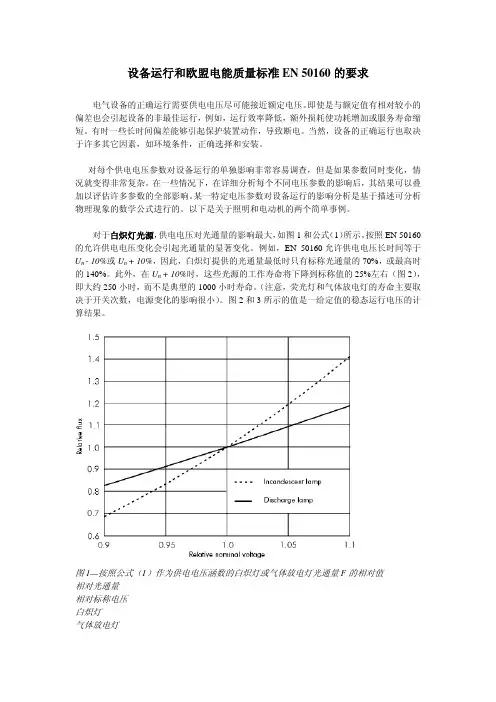

设备运行和欧盟电能质量标准EN 50160的要求
电气设备的正确运行需要供电电压尽可能接近额定电压。即使是与额定值有相对较小的
偏差也会引起设备的非最佳运行，例如，运行效率降低，额外损耗使功耗增加或服务寿命缩
短。有时一些长时间偏差能够引起保护装置动作，导致断电。当然，设备的正确运行也取决
于许多其它因素，如环境条件，正确选择和安装。
对每个供电电压参数对设备运行的单独影响非常容易调查，但是如果参数同时变化，情
况就变得非常复杂。在一些情况下，在详细分析每个不同电压参数的影响后，其结果可以叠
加以评估许多参数的全部影响。某一特定电压参数对设备运行的影响分析是基于描述可分析
物理现象的数学公式进行的。以下是关于照明和电动机的两个简单事例。
对于白炽灯光源，供电电压对光通量的影响最大，如图1和公式（1）所示。按照EN 50160
的允许供电电压变化会引起光通量的显著变化。例如，EN 50160允许供电电压长时间等于
Un - 10%或Un + 10%，因此，白炽灯提供的光通量最低时只有标称光通量的70%，或最高时
的140%。此外，在Un + 10%时，这些光源的工作寿命将下降到标称值的25%左右（图2），
即大约250小时，而不是典型的1000小时寿命。（注意，荧光灯和气体放电灯的寿命主要取
决于开关次数，电源变化的影响很小）。图2和3所示的值是一给定值的稳态运行电压的计
算结果。
图1—按照公式（1）作为供电电压涵数的白炽灯或气体放电灯光通量F的相对值
相对光通量
相对标称电压
白炽灯
气体放电灯
图2—按照公式（2）作为供电电压涵数的白炽灯或气体放电灯工作寿命（使用期限）的相
对值
相对寿命
相对标称电压
实际上，供电电压是按照网络运行和负载条件连续变化的。图1和2所示特性的数字描述为：
（1）
式中：
F = 光通量
U = 供电电压
Fn = 标称供电电压Un时的光通量
b = 系数，对于白炽灯为3.6；对于气体放电灯为1.8
