太阳能路灯的系统组成

太阳能路灯照明系统设计与实现随着现代城市的不断发展，对路灯照明的要求也越来越高。

然而传统路灯系统存在能源浪费、维护成本高、污染等问题。

因此，绿色、环保、低碳的太阳能路灯成为新时代路灯的发展趋势。

本文就太阳能路灯的设计与实现进行详细阐述。

太阳能路灯照明系统是以天然的太阳能为能源的照明设备。

它由太阳能电池组、LED灯组、电池组、充电控制器、灯杆等组成。

该装置的光源是以LED灯为主，具有耐用、高光效、低能耗等特点，因此广泛应用于道路照明、园林景观、广场公园、建筑外立面、景区照明等场所。

绿色环保，经济实用，可以省电、节能、降低碳排放、减少维护成本等优点，成为夜间照明的新选择。

太阳能路灯主要由以下五个部分组成：1.太阳能电池组：将太阳能转化为电能储存到电池组中。

2.LED灯组：具有高亮、长寿命、低耗等优点。

4.充电控制器：控制整个系统充电及充放电保护。

5.灯杆：支撑整个路灯。

在具体实现过程中，太阳能电池组通过光电转换将太阳能光束能量转换为电能，输出直流电，充入电池组中。

而在夜间，光感控制器控制LED灯组的工作，对光照进行监测，一旦光感强度降低到一定程度，即刻自动点亮LED灯，保障夜间行车和行人照明需求。

太阳能路灯照明系统的制作实现，并不像理论那么简单，需要考虑的细节和环节众多，其中最主要的部分就是充电、放电过程的控制和灯具亮度的调节。

1.设计太阳能电池组太阳能电池组是太阳能路灯系统的核心，设计时需要考虑的是它的输出电压和电流，容量大小以及太阳能电池组的效率等问题，以满足照明功率的要求，最终达到长时间稳定工作。

2.确定LED灯组参数LED灯组是太阳能路灯的主要光源，质量和性能直接影响路灯的使用效果和寿命。

因此，在选购时需要注意LED灯组的功率因数、发射角度、光效等参数。

同时根据具体需要的照度和亮度，确定LED灯组数量、布局和安装高度等问题。

3.确定充电控制器和电池组参数充电控制器是太阳能路灯控制系统的关键部件，需要根据电池组的类型、容量、充电电流、放电电流等参数精确地设定。

太阳能路灯安装方法太阳能路灯系统由太阳能电池组件、LED灯头、控制器、蓄电池和灯杆几部分构成。

太阳能路灯是一种依靠太阳能产生热能通过电池板接收，控制器转换成电能存储在蓄电池中的电来照明的工具，只要阳光充足夜晚就能照明，安装简单，又不不污染环境，而被称为绿色环保产品。

太阳能路灯具体的安装方法如下：第一步，工作人员到达现场探测是否可以安装太阳能路灯。

如果适合的话，把太阳能路灯的各个组件全部运到现场，安排工作人员测量位置，开始挖坑。

第二步，放上地埋箱。

是把蓄电池和充放电控制器安放到控制箱里面。

都是采用密封式铅酸蓄电池，维护少，有利于系统维护；充放电控制器在设计上兼顾了光控、时控、过充保护、过放保护和反接保护等功能与成本控制。

第三步，顺线。

填上土，抹上灰，打底座，立灯杆。

安装上灯头和太阳能电池板。

第四步，这样太阳能电池板接收太阳辐射能并转化为电能输出，经过充放电控制器储存在蓄电池中，夜晚蓄电池会把白天积累的电进行放电，使路灯发亮，达到夜晚照明的标准。

但是，虽然说太阳能路灯安装施工与传统路灯安装过程基本一致，但有一点区别，特别是太阳能电池板与蓄电池的安装。

蓄电池组装：核对蓄电池容量与设计配置单是否相同，（若XXX多块组联，请确定并串联方式，并联电池不能超过4块）。

蓄电池联接线接线时，注意联接线鼻子焊接点牢固。

将联接好的电池装进蓄电池保温箱中，封闭保温箱，同时注意在组装时将保温箱各处螺丝紧固好，避免露水；将组装好的蓄电池盒，置入蓄电池坑中，盖好盖板（大概直埋于土里）；蓄电池入坑过程中最好选择在晴天；入坑后将联接线引出坑基础，测试电压是否一般，不然进行搜检。

电池板组装：组装前将电池板支架与灯杆搬运至基础附近，将电池板用螺丝固定在架子上，按要求对电池板时行并串连接线，接线完闭落后行测试，确保电压附合安装要求。

一般天气情况：12V系统电池板系统测试电压不克不及低于18V，24V系统电池板测试电压不克不及低于36V。

太阳能路灯的原理分析及设计思路摘要:本文主要介绍了太阳能路灯的基本原理，并基于其中的组件内容提出相应的设计思路，以期更好地使其发挥节能降耗的效果。

关键词:太阳能路灯；原理分析；设计思路1 引言随着社会和经济的发展，地球的资源日趋匮乏，能源和环境问题也成为了社会各界普遍关心的问题。

太阳能是一种新型的能源，它具有安全、环保、维护简单、资源永不枯竭等优点，由此将其应用于路灯照明工业中，将能够更好地凸显节能环保的效果。

2 太阳能路灯的基本组成和工作原理2.1 太阳能路灯的基本组成太阳能路灯主要由太阳电池组件、支架、光源、控制器、蓄电池或电控箱(内装控制器、蓄电池)、灯杆、灯具等几部分组成。

太阳能路灯的基本组成如图1所示。

图1 太阳能路灯的基本组成2.2 太阳能路灯的工作原理在白天，太阳能电池通过吸收太阳能的光子来产生电能。

经过控制器的处理，电池按照设置的工作方式进行充电。

在夜间或环境光线不好的情况下，蓄电池会将照明装置释放到光源上，从而使路灯发光。

在放电时间达到一定时间或环境光线强度大时，控制器会启动关闭蓄电池的电源，从而终止太阳能路灯的照明。

3 太阳能路灯的设计3.1 设计主要考虑参数3.1.1 经、纬度和当地气象资源通过对当地的纬度、纬度和当地的天气状况的了解，可以获得当地的平均温度、风向、每年的太阳辐射等信息，从而决定当地的太阳能电池装置的倾角、方位和防风设计。

3.1.2 光源的参数主要是光源的工作电压和功率。

这两个参数的大小直接影响着整个系统的参数设计。

3.1.3 工作时间也就是每个夜晚路灯所需的光照时间，是太阳能路灯系统中太阳能电池组件中最重要的参数。

通过测定工作时间，可以对日负荷的功率消耗和太阳能电池元件的充电电流进行初步的计算。

3.1.4 需要保持的连续阴雨天数太阳能路灯要在连续多云和多雨天气下依然进行正常工作，因此要考虑到连续的阴雨天气，这一因素不仅会影响到蓄电池的容量，还会对太阳能电池的总功率产生一定的影响。

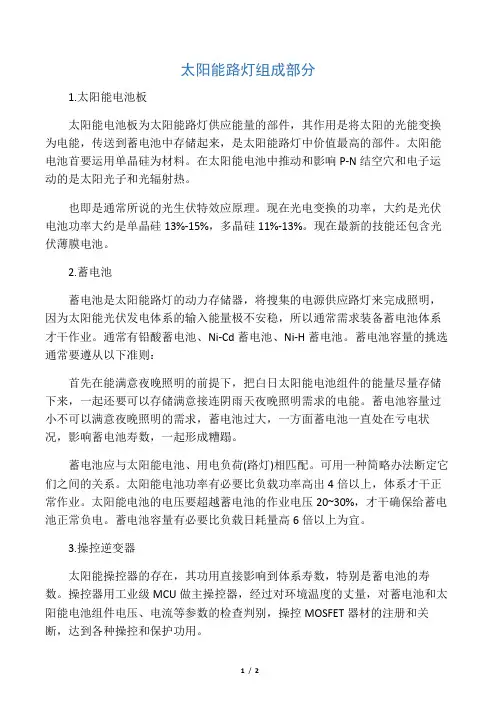

太阳能路灯组成部分1.太阳能电池板太阳能电池板为太阳能路灯供应能量的部件，其作用是将太阳的光能变换为电能，传送到蓄电池中存储起来，是太阳能路灯中价值最高的部件。

太阳能电池首要运用单晶硅为材料。

在太阳能电池中推动和影响P-N结空穴和电子运动的是太阳光子和光辐射热。

也即是通常所说的光生伏特效应原理。

现在光电变换的功率，大约是光伏电池功率大约是单晶硅13%-15%，多晶硅11%-13%。

现在最新的技能还包含光伏薄膜电池。

2.蓄电池蓄电池是太阳能路灯的动力存储器，将搜集的电源供应路灯来完成照明，因为太阳能光伏发电体系的输入能量极不安稳，所以通常需求装备蓄电池体系才干作业。

通常有铅酸蓄电池、Ni-Cd蓄电池、Ni-H蓄电池。

蓄电池容量的挑选通常要遵从以下准则：首先在能满意夜晚照明的前提下，把白日太阳能电池组件的能量尽量存储下来，一起还要可以存储满意接连阴雨天夜晚照明需求的电能。

蓄电池容量过小不可以满意夜晚照明的需求，蓄电池过大，一方面蓄电池一直处在亏电状况，影响蓄电池寿数，一起形成糟蹋。

蓄电池应与太阳能电池、用电负荷(路灯)相匹配。

可用一种简略办法断定它们之间的关系。

太阳能电池功率有必要比负载功率高出4倍以上，体系才干正常作业。

太阳能电池的电压要超越蓄电池的作业电压20~30%，才干确保给蓄电池正常负电。

蓄电池容量有必要比负载日耗量高6倍以上为宜。

3.操控逆变器太阳能操控器的存在，其功用直接影响到体系寿数，特别是蓄电池的寿数。

操控器用工业级MCU做主操控器，经过对环境温度的丈量，对蓄电池和太阳能电池组件电压、电流等参数的检查判别，操控MOSFET器材的注册和关断，达到各种操控和保护功用。

4.LED光源太阳能路灯选用何种光源是太阳能灯具是否能正常运用的主要目标，通常太阳能灯具选用低压节能灯、低压钠灯、无极灯、LED光源，有些选用大功率LED光源。

5.灯杆灯架路灯灯杆装置支持LED路灯。
